LabVIEW性能和内存管理 3

本文介绍LabVIEW性能和内存管理的几个建议3。

显示缓冲区分配。

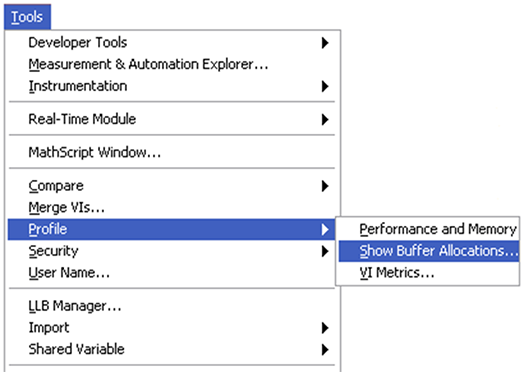

“显示缓冲区分配”工具位于工具>配置文件>显示缓冲区分配

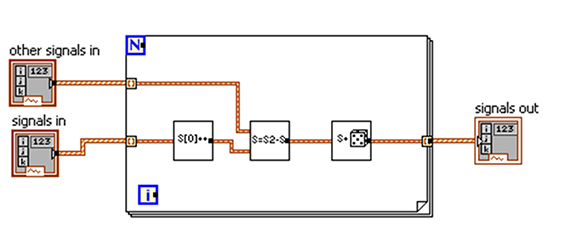

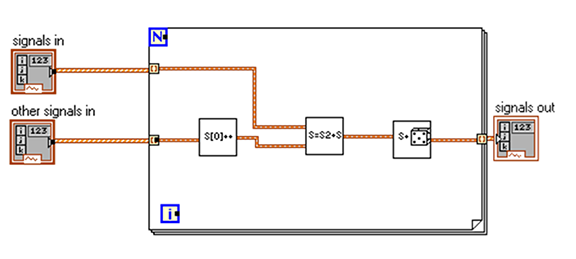

In Place优化例程。对波形数组的每个元素进行操作

下面是如何使用ShowBuffer allocation工具提高性能的示例。从层次结构的高级别开始，可以使用显示缓冲区分配工具来查看这些波形被复制了三次。为了优化这一点，我们需要深入到每一个SubVIs并修复它们，以便它们能够在适当的位置运行。

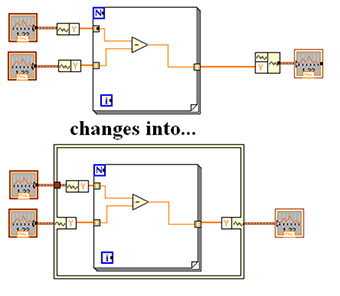

Make the firstSubVI “in place”在这里，我们可以通过使用in place结构使子vi正常工作。如果LabVIEW版本没有到位元素结构，那么可以通过将输入波形连接到右侧束波形节点的顶部终端(所谓的“魔术模式”)来获得相同的效果。这给了LabVIEW的到位算法一个提示，你想要那两个波形in place。

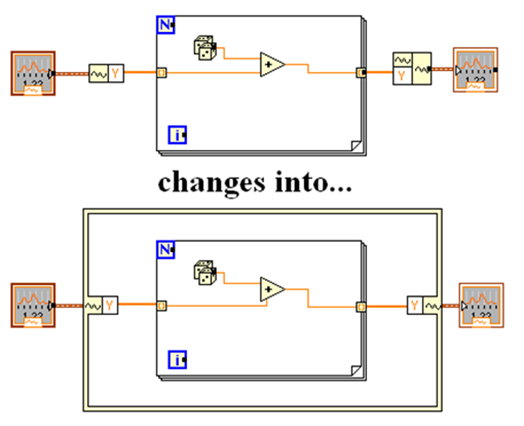

SubVI 2 is made“in place”

Again we can makethe subVI work in place by using the in place element structure.

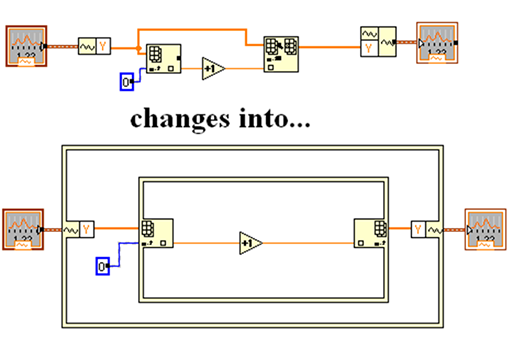

SubVI 3 is made“in place”

One more time wecan make the subVI work in place by using the in place element structure.

最终结果:点被隐藏了

在调用subVIs的情况下，除非需要，否则不加载前面板。本课稍后将讨论subVI前面板需要的实例。

一旦访问了每个子vis并修复了副本，那么就可以保存它们(包括顶级VI)，并再次使用显示缓冲区分配工具来验证圆点是否消失了。记住，必须重新编译Vis以更新缓冲区分配显示。可以通过运行VI、保存它或按住Control键并单击Run箭头来实现这一点。

In Place ElementStructure Nodes

In Place Element结构使用多个边界节点从各种数据结构中提取数据。这些节点用于从数据结构(包括阵列、集群、波形和变体)中提取单个数据点。此外，In Place In/out边界节点允许为In Place操作传入单个值。

如果在In PlaceElement结构中编写的代码不能在适当的位置执行，LabVIEW将生成一个内存副本。

数组拆分/替换子数组和数据值参考读/写节点是LabVIEW 2009中新增的。数据值引用是唯一的，我们将在本节后面讨论该功能。

Panel Data orOperate Buffers

Controls andindicators have their own copy of the data

Memory is notneeded if the front panel is not in memory

Default dataincreases memory usage

​



前面板控件和指示器有自己的数据副本，因此前面板编辑不会干扰计算。在所示的示例中，Numeric +1意味着与Numeric一致。如果前面板和框图共享此内存空间，则执行此代码后，前面板的值将与Numeric +1相同。

一些控件，如图表和表格，能够存储大量默认数据，这可能会增加内存使用量。VI Analyzer包含一个测试，用于检测应用程序中是否出现这种情况。
