Allegro 172版本自动放置层叠

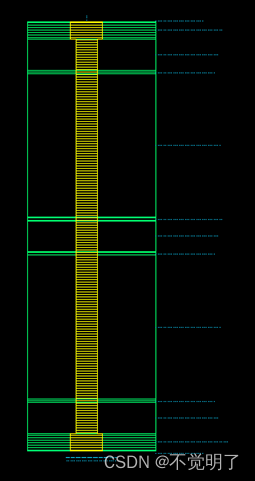

Allegro 172版本支持自动放置层叠，无需手动绘制，效果如下图
具体操作步骤如下
-
选择Manufacture-选择Cross Section Chart命令
-

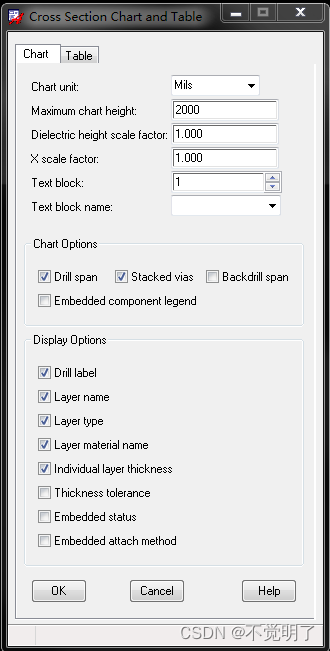

会出现一个对话框
-
常用参数介绍如下
Chart Unit 是层叠单位
Maximun Chart height 是层叠的高度
X-Scale Factor是比例
Text Block 是层叠文字的字体
Chart Option默认选择不修改，如果有背钻，Backdrill Span要勾选
Display Options 参数默认不修改 -

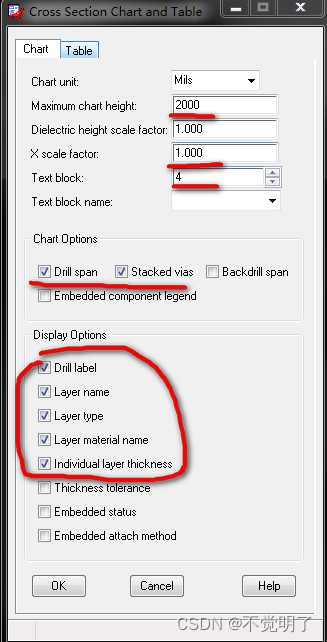

修改好后的参数如下图
-
设置好参数之后点Ok，会出现一个方框
-
点击
