一、数据获取

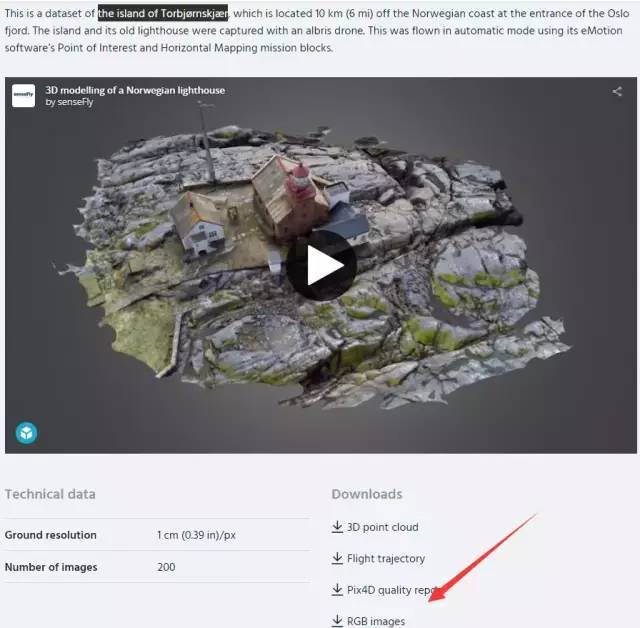

需要自己在下面网址中下载相应数据，获取the island of Torbjørnskjær，下载后，共计200张带pos的jpg照片，存储到纯英文目录下

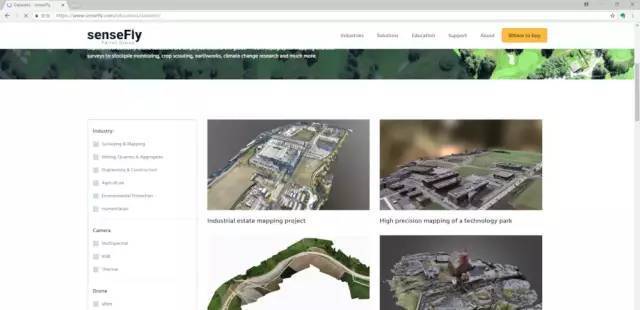

国外Sensefly共享的航拍数据 包括数据原片、分辨率介绍、覆盖范围，飞行高度、照片数量 处理好的点云、报告、成果展示

https://www.sensefly.com/education/datasets/





本来想我这边提前下载好后云盘分享给你们呢，无奈国外的网下载速度实在是走不动。

二、启动软件（engine，master）

新建project，包含空的block，导入照片到block

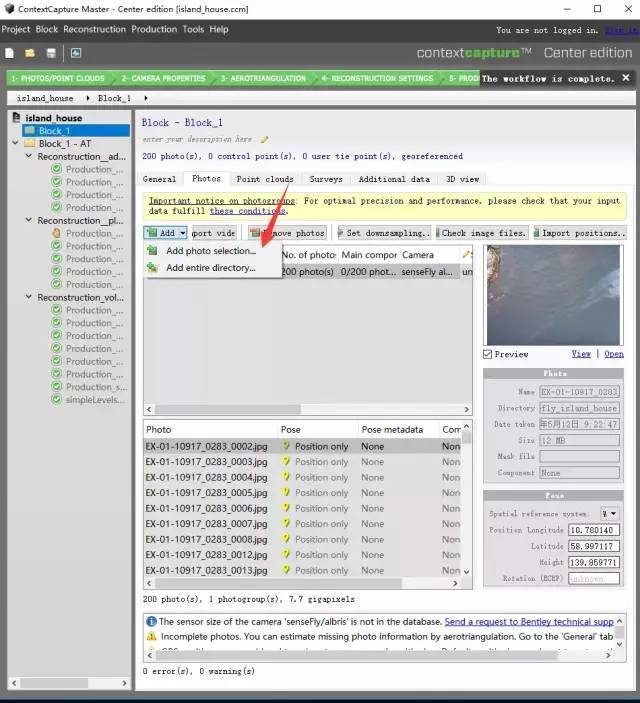

导入照片到block

三、提交空三

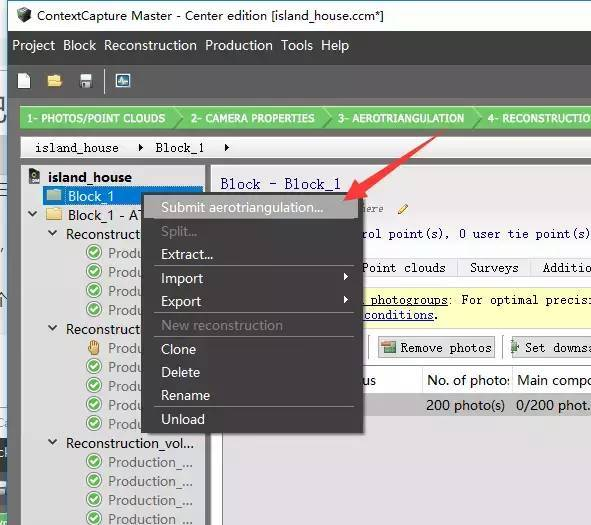

block上右键，点击Submit aerotrianglation 会自动生成一个新的block



block右键菜单

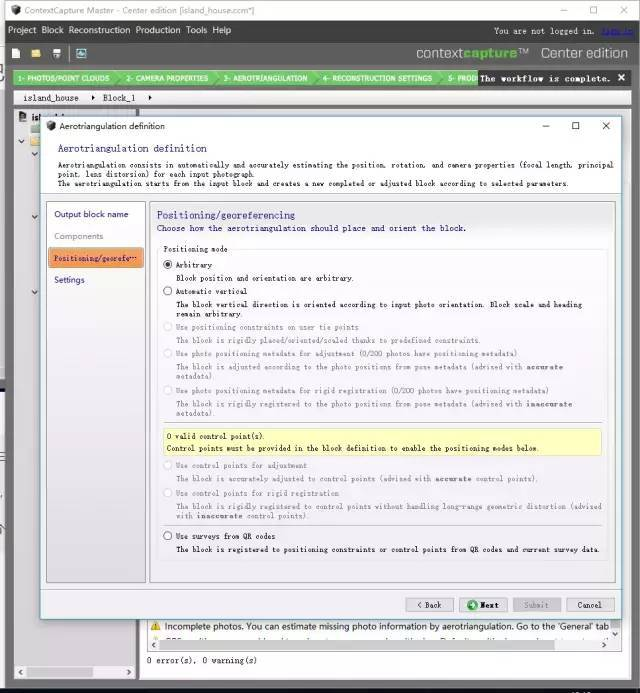

使用默认选项即可

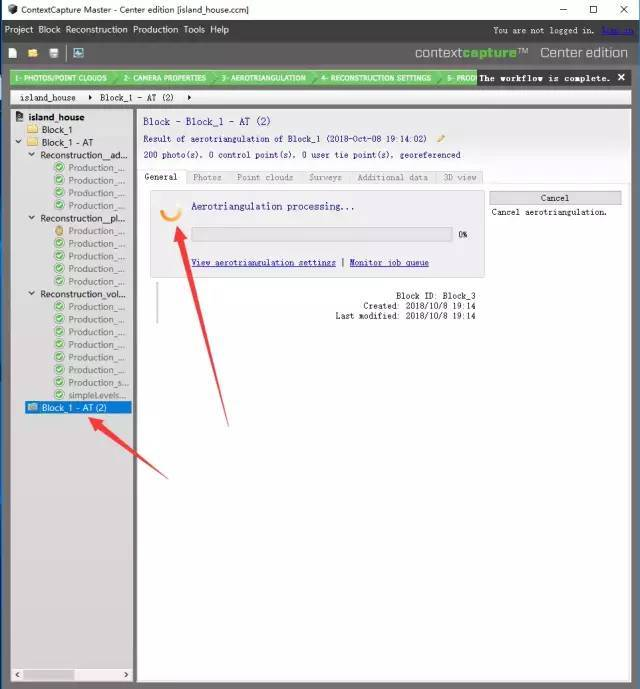

自动生成的block

（这里block_1-AT(2）是写教程的时候提交的，Block_1-AT是生成数据的时候用的）

四、等待空三完成

预览三维模型的点云效果，新建reconstruction，设置模型范围，分块大小（根据自己的计算机内存大小来定）

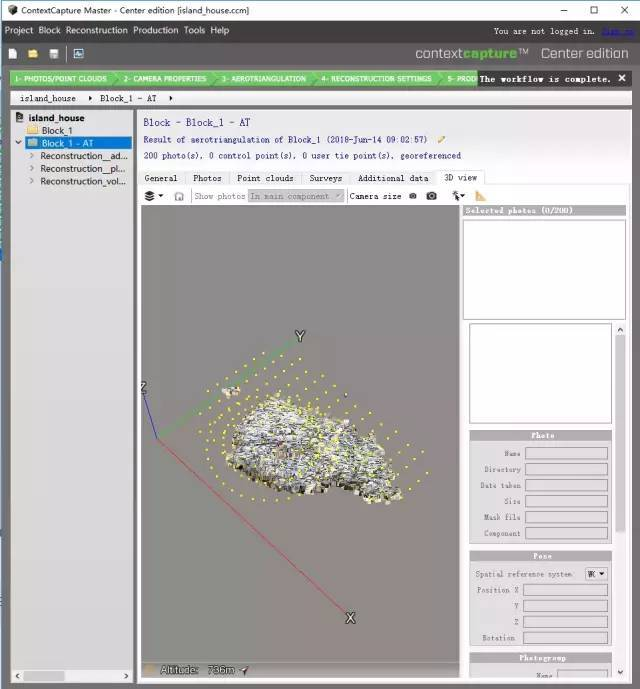

block-3dview预览数据的最终效果，可以滚轮放大缩小，左键旋转，右键平移

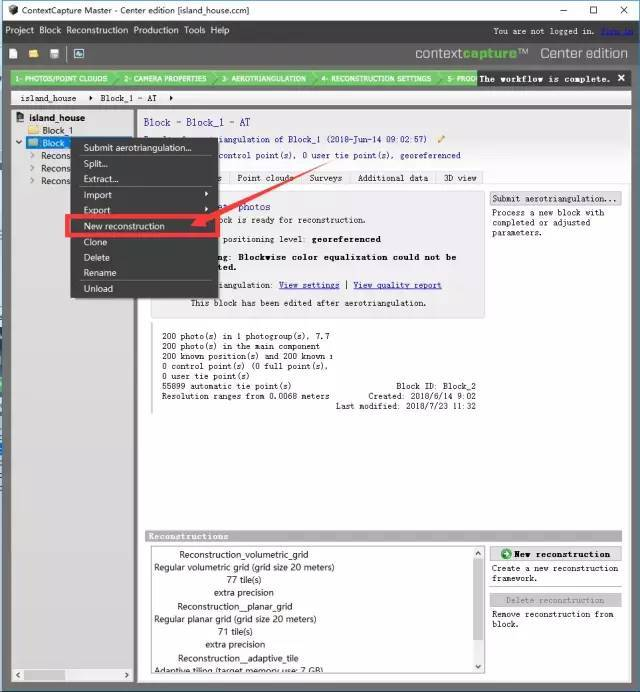

右键新建reconstruction

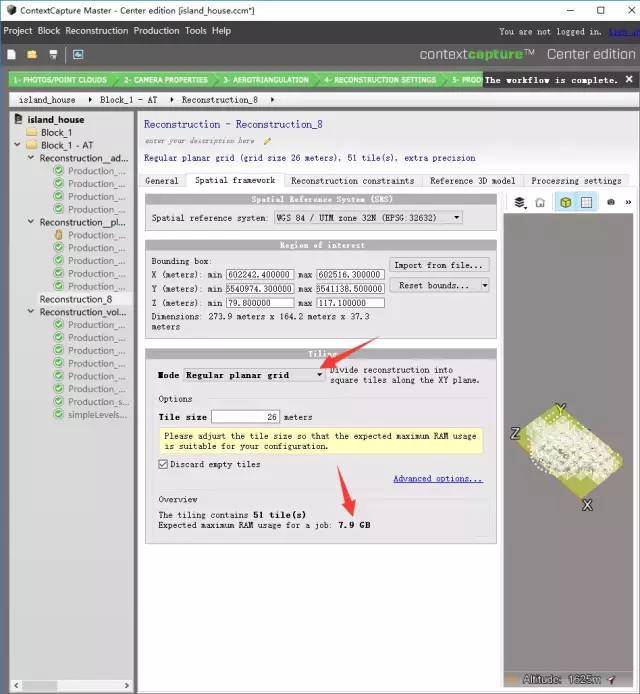

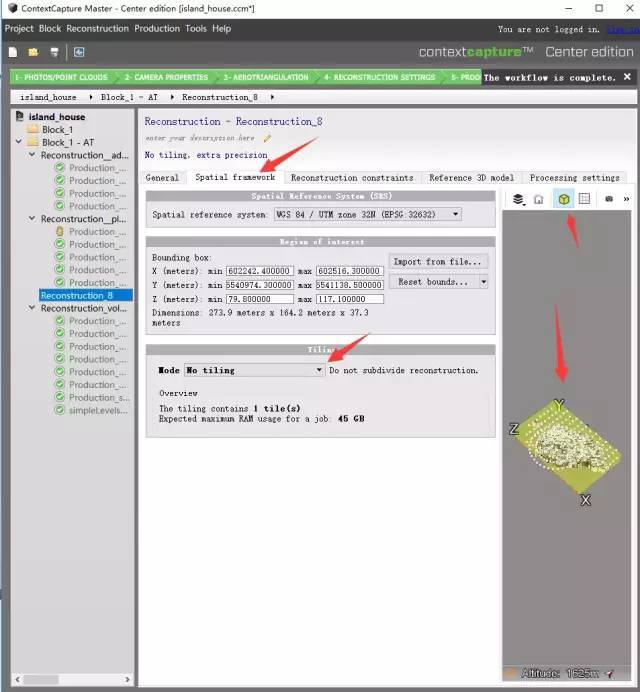

切到reconstruction的Spatial framework标签



设置分块模式为regular planar grid,调整tile size，使内存占用不超过自己电脑内存的80%（未系统留一部分内存占用），右侧可以直接拖拽调整生成模型的区域

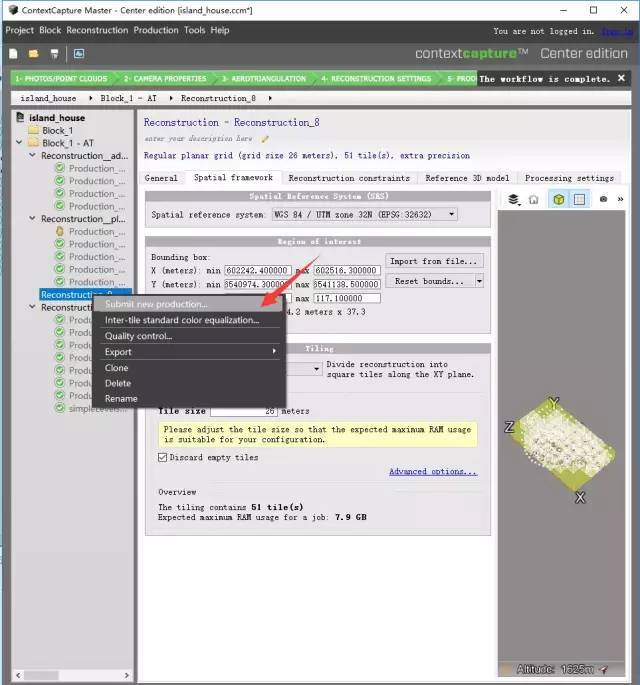

五、提交production，生成倾斜模型

注意如果需要生成影像或者地形，需要先提交一个生成三维模型的production，任意格式均可

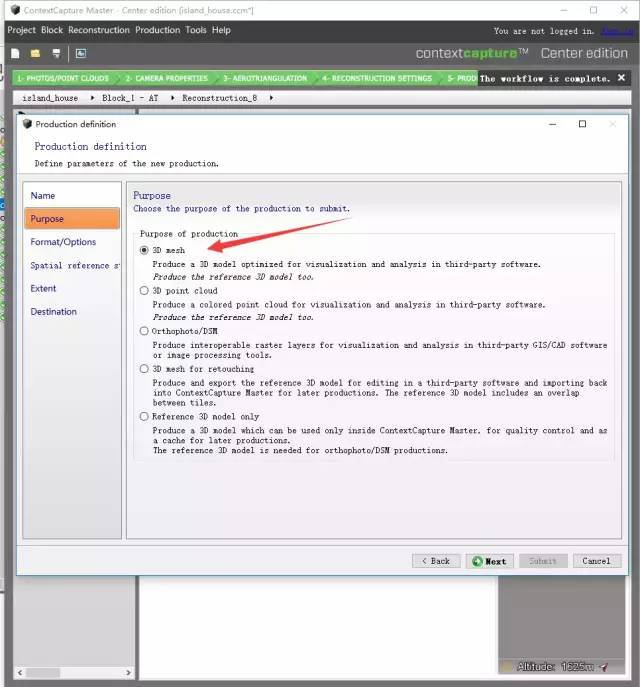

pupose选择3dmesh（三维模型），选择orthophoto/dsm[影像、地形]，3dpoint cloud（点云）

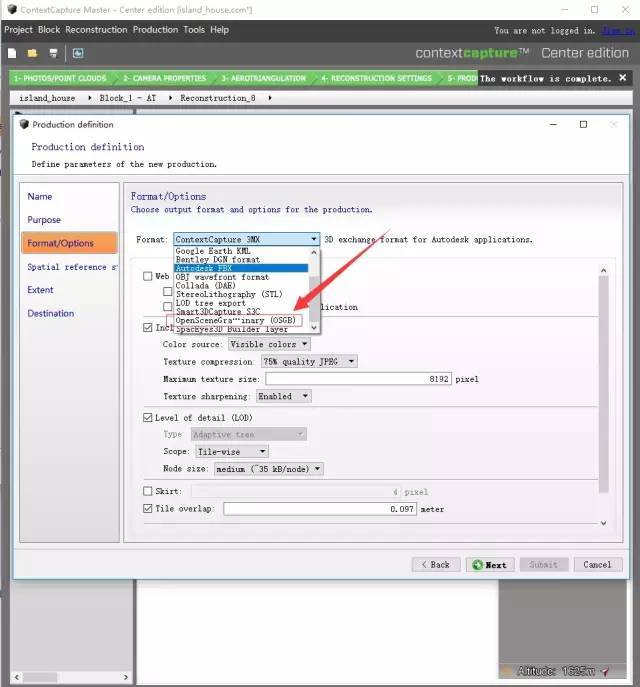

这里选择开源通用的osgb格式（大部分gis平台都支持）

其他选项全部默认即可，不断点击【Next】，最后点击Submit



进度条达到100%，就完成了数据的生成，

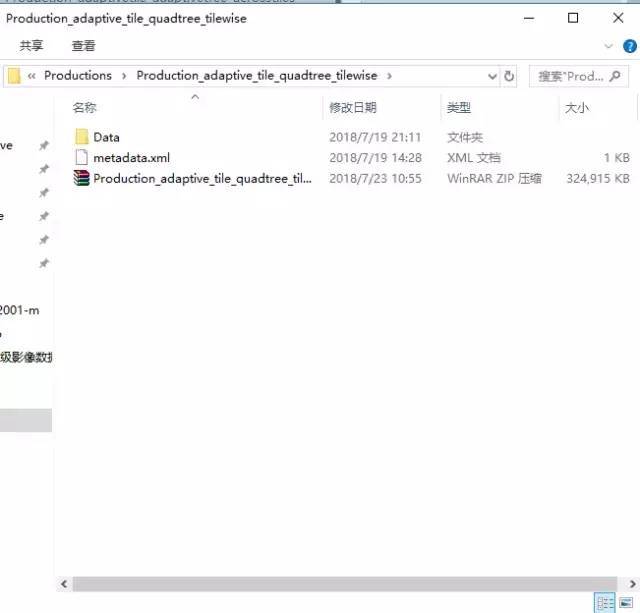

点击Open output directory，打开模型所在文件夹



数据成果，如上图

zip包是本人手动打的Data和metedata.xml文件的压缩包

六、发布倾斜模型到web网页可视化

直接通过浏览器、微信、QQ查看，亦可直接分享，平台选择是图新地球网页端（Wish3D），网址：http://www.tuxingis.com/wish3dearth.html 平台免费，除了模型展示，还可以叠加谷歌影像、天地图中文主机，全国30米精度地形，并在数据的基础上进行标注。
