1. 引言：用户交互的核心作用
- 上一章详解灯光与阴影，材质与纹理的相关知识。
- 这一章详细介绍一下Babylon中，用户交互：鼠标点击、拖拽与射线检测。
1.1 材质与纹理的核心作用
- 核心作用：
- 让用户与3D场景中的物体动态互动（如点击按钮、拖拽物体、触发事件）。
- 提升沉浸感：交互是游戏、数据可视化、虚拟展厅的核心功能。
- 案例对比：
- 无交互：静态场景，用户只能被动观察。
- 有交互：点击物体弹出信息、拖拽旋转模型、射线检测选中目标。
2. 基础交互：鼠标与触摸事件
2.1 绑定鼠标点击事件
-
Babylon.js 的
ActionManager：
通过事件管理器简化交互逻辑，支持点击、悬停、拖拽等事件。 -

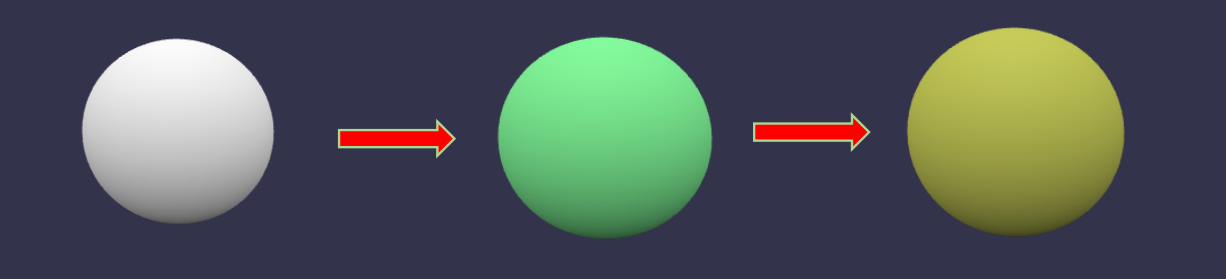

代码示例：点击球体变色
// 创建球 var sphere = BABYLON.MeshBuilder.CreateSphere("sphere", {diameter: 2, segments: 32}, scene); sphere.position = new BABYLON.Vector3(-1.5, 1, 0); // 创建PBR材质，金属度0，粗糙度0.7，反射颜色白色 var sphereMat = new BABYLON.PBRMaterial("sphereMat", scene) sphereMat.metallic = 0; sphereMat.roughness = 0.7; sphereMat.albedoColor = BABYLON.Color3.White(); sphere.material = sphereMat; // 创建点击事件 sphere.actionManager = new BABYLON.ActionManager(scene); // 绑定点击事件 sphere.actionManager.registerAction( new BABYLON.ExecuteCodeAction( BABYLON.ActionManager.OnPickTrigger, // 触发条件：点击 () => { sphere.material.albedoColor = BABYLON.Color3.Random(); // 随机颜色 } ) );
2.2 触摸事件适配
-
移动端兼容性：
Babylon.js 自动处理触摸事件，无需额外代码。 -
示例：双指缩放与旋转：
camera.attachControl(canvas, true); // 启用触控支持 camera.inputs.add(new BABYLON.FreeCameraTouchInput()); // 添加触控输入
3. 射线检测（Ray Casting）
3.1 射线检测的原理
-
核心机制：
从屏幕点击位置向3D场景发射一条射线，检测与物体的碰撞点。 -
代码实现：点击选中物体
// 定义场景点击事件 scene.onPointerDown = (evt, pickResult) => { // 判断是否点击到模型 if (pickResult.hit) { const hitMesh = pickResult.pickedMesh; // 高亮选中物体 hitMesh.material.emissiveColor = BABYLON.Color3.Yellow(); } };
3.2 高级射线检测技巧
-
筛选检测目标：
仅检测特定类型的物体（如可交互的按钮）。const ray = new BABYLON.Ray( camera.position, scene.pointerX, scene.pointerY // 从屏幕坐标生成射线方向 ); const predicate = (mesh) => mesh.name.startsWith("interactive_"); // 仅检测名称前缀为 interactive_ 的物体 const hit = scene.pickWithRay(ray, predicate); -
长按检测与连续触发：
let isHolding = false; scene.onPointerObservable.add((pointerInfo) => { if (pointerInfo.type === BABYLON.PointerEventTypes.POINTERDOWN) { isHolding = true; // 开始长按检测 const interval = setInterval(() => { if (!isHolding) clearInterval(interval); // 持续触发逻辑（如充能效果） }, 100); } else if (pointerInfo.type === BABYLON.PointerEventTypes.POINTERUP) { isHolding = false; } });
4. 拖拽物体的实现
4.1 拖拽基础：平面拖拽
-
步骤分解：
1. 按下时：检测是否选中物体，记录初始位置。
2. 移动时：根据鼠标位移更新物体位置。
3. 释放时：结束拖拽。 -
代码示例：
let draggedMesh = null; let startPosition = null; scene.onPointerDown = (evt, pickResult) => { if (pickResult.hit) { draggedMesh = pickResult.pickedMesh; startPosition = draggedMesh.position.clone(); } }; scene.onPointerMove = () => { if (draggedMesh) { const ray = scene.createPickingRay(scene.pointerX, scene.pointerY); const hit = scene.pickWithRay(ray); if (hit.pickedPoint) { // 在平面上拖拽（Y轴固定） draggedMesh.position.x = hit.pickedPoint.x; draggedMesh.position.z = hit.pickedPoint.z; } } }; scene.onPointerUp = () => { draggedMesh = null; };
4.2 3D 空间自由拖拽
- 基于射线与碰撞点：
scene.onPointerMove = () => { if (draggedMesh) { const ray = scene.createPickingRay(scene.pointerX, scene.pointerY); const hit = scene.pickWithRay(ray); if (hit.pickedPoint) { draggedMesh.position = hit.pickedPoint; // 直接移动到碰撞点 } } };
4.3 拖拽限制（轴向锁定、范围限制）
- 限制拖拽方向：
// 只允许沿 X 轴拖拽 draggedMesh.position.x = hit.pickedPoint.x; draggedMesh.position.y = startPosition.y; // 固定 Y 轴 draggedMesh.position.z = startPosition.z; // 固定 Z 轴 - 限制拖拽范围：
draggedMesh.position.x = Math.min(10, Math.max(-10, hit.pickedPoint.x)); // X 轴范围 [-10, 10]
5. 高级交互技巧
5.1 组合交互：拖拽 + 旋转/缩放
- 拽时旋转物体：
let time = 0;
scene.registerBeforeRender(() => {
material.diffuseColor = new BABYLON.Color3(
Math.sin(time) * 0.5 + 0.5, // R通道
Math.cos(time) * 0.5 + 0.5, // G通道
0.5 // B通道
);
time += 0.02;
});
5.2 交互反馈设计
- 悬停高亮：
mesh.actionManager.registerAction( new BABYLON.SetValueAction( BABYLON.ActionManager.OnPointerOverTrigger, mesh.material, "emissiveColor", BABYLON.Color3.White() // 悬停时发光 ) ); mesh.actionManager.registerAction( new BABYLON.SetValueAction( BABYLON.ActionManager.OnPointerOutTrigger, mesh.material, "emissiveColor", BABYLON.Color3.Black() // 恢复原色 ) );
5.3 性能优化
- 减少射线检测频率：
let lastCheck = 0; scene.onPointerMove = () => { if (Date.now() - lastCheck > 100) { // 每 100ms 检测一次 const hit = scene.pick(scene.pointerX, scene.pointerY); lastCheck = Date.now(); } }; - 使用 Octree 加速检测：
scene.createOrUpdateSelectionOctree(); // 创建空间索引 const hit = scene.pickWithRay(ray, (mesh) => true, true); // 启用 Octree 优化
6. 实战任务
任务 1：实现可拖拽的拼图游戏
- 目标：拖拽碎片到正确位置后自动吸附。
- 代码要点：
if (distanceBetween(draggedMesh.position, targetPosition) < 0.5) { draggedMesh.position = targetPosition.clone(); // 自动吸附 showSuccessEffect(); }
任务 2：射线检测射击游戏
- 目标：点击屏幕发射子弹，击中目标后爆炸。
- 代码要点：
scene.onPointerDown = (evt, pickResult) => { if (pickResult.hit) { const explosion = BABYLON.MeshBuilder.CreateSphere("explosion", { diameter: 2 }, scene); explosion.position = pickResult.pickedPoint; explosion.material = new BABYLON.StandardMaterial("explodeMat", scene); explosion.material.emissiveColor = BABYLON.Color3.Red(); setTimeout(() => explosion.dispose(), 500); // 0.5秒后消失 } };
7. 常见问题与解决方案
7.1 射线检测不准确
- 原因：模型碰撞边界（Bounding Box）与视觉不匹配。
- 解决：
- 为复杂模型设置精确碰撞体
mesh.checkCollisions = true; mesh.ellipsoid = new BABYLON.Vector3(1, 2, 1); // 自定义碰撞范围
7.2 拖拽时物体穿透地面
- 解决
- 启用物理引擎并添加碰撞约束：
new BABYLON.PhysicsImpostor(mesh, BABYLON.PhysicsImpostor.BoxImpostor, { mass: 1, friction: 0.5 }, scene);
8. 总结与下一章预告
8.1 关键知识点回顾
- 件绑定、射线检测、拖拽逻辑、交互反馈设计。
- 扩展方向：
- 手势识别：捏合缩放、滑动旋转。
- VR 交互：通过 WebXR 实现手柄射线交互。
- 多人协作：通过 WebSocket 同步交互状态。
8.2 下一章预告
- 《动画基础：关键帧动画与缓动效果》：创建简单动画，使用动画曲线（Easing Functions）优化效果。
