概述

协议简介

RTSP

RTSP (Real-Time Stream Protocol) 实时流传输协议是一种基于文本的应用层协议，常被用于 建立的控制媒体流的传输，该协议用于 C/S 模型 , 是一个 基于文本 的协议，用于在客户端和服务器端建立和协商实时流会话。

RTP

RTP (Real-time Transport Potocol) 实时传输协议，用于 实时数据的传输。

详见：下一篇

RTCP

RTCP (Real-time Transport Control Protocol) 实时传输控制协议， RTCP 为 RTP 数据流提供 信道外控制，RTCP 的主要功能是保证服务质量，为 RTP 提供服务质量反馈。

详见：下一篇

传输渠道

协议名称	协议文档	传输层协议	功能
RTSP	RFC 2326 RFC 7836	TCP/UDP	控制媒体流的传输
RTP	RFC 3550 RFC 3551 RFC 6184	UDP/TCP	媒体流的传输
RTCP	RFC 3550	UDP/TCP	传输质量反馈

RTSP 协议

RTSP URL

rtsp_URL = "rtsp://" host [":" port] [ abs_path ]

host: 有效的域名或 IP 地址
port: 端口号，缺省为 554，若为缺省可不填写，否则必须写明
例如：

rtsp://media.example.com:554/twister/audiotrack

以海康摄像机为例，其 RTSP URL 格式为：

rtsp://[username]:[password]@[ip]:[port]/[channel]/[subtype]/av_stream

例如：

rtsp://admin:12345@192.168.1.67:554/h264/ch1/main/av_stream
rtsp://admin:12345@192.168.1.67/mpeg4/ch1/sub/av_stream

RTSP 报文

RTSP 是一种基于文本的协议，用 CRLF (回车换行) 作为每一行的结束符，其好处是，在使用过程中可以方便地增加自定义参数，也方便抓包分析。从消息传送方向上来分，RTSP 的报文有两类：请求报文和响应报文。请求报文是指从客户端向服务器发送的请求 (也有少量从服务器向客户端发送的请求)，响应报文是指从服务器到客户端的回应。

RTSP 请求报文的常用方法：

方法	方向	对象	是否必要	作用
DESCRIBE	C->S	P, S	推荐	得到会话描述信息
ANNOUNCE	C->S, S->C	P, S	可选
GET_PARAMETER	C->S, S->C	P, S	可选
OPTIONS	C->S, S->C	P, S	必须 (S->C: 可选)	获得服务器提供的可用方法
PAUSE	C->S	P, S	推荐	客户端发起暂停播放请求
PLAY	C->S	P, S	必须	客户端发起播放请求
RECORD	C->S	P, S	可选
REDIRECT	S->C	P, S	可选
SETUP	C->S	S	必须	客户端请求建立会话
SET_PARAMETER	C->S, S->C	P, S	可选
TEARDOWN	C->S	P, S	必须	客户端发起关闭会话

通过 VLC 播放 RTSP 网络流，经抓包得以下内容：

OPTIONS rtsp://192.168.199.152:554/live/test RTSP/1.0
CSeq: 2
User-Agent: LibVLC/3.0.8 (LIVE555 Streaming Media v2016.11.28)
​
RTSP/1.0 200 OK
CSeq: 2
Date: Mon, Jul 27 2020 15:32:38 GMT
Public: OPTIONS, DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE, ANNOUNCE, RECORD, SET_PARAMETER, GET_PARAMETER
Server: ZLMediaKit-5.0(build in Jul 12 2020 14:02:13)
​
DESCRIBE rtsp://192.168.199.152:554/live/test RTSP/1.0
CSeq: 3
User-Agent: LibVLC/3.0.8 (LIVE555 Streaming Media v2016.11.28)
Accept: application/sdp
​
RTSP/1.0 200 OK
Content-Base: rtsp://192.168.199.152:554/live/test/
Content-Length: 544
Content-Type: application/sdp
CSeq: 3
Date: Mon, Jul 27 2020 15:32:38 GMT
Server: ZLMediaKit-5.0(build in Jul 12 2020 14:02:13)
Session: hEu0JzMKcfK2
x-Accept-Dynamic-Rate: 1
x-Accept-Retransmit: our-retransmit
​
v=0
o=- 0 0 IN IP4 127.0.0.1
c=IN IP4 127.0.0.1
t=0 0
s=Streamed by ZLMediaKit-5.0(build in Jul 12 2020 14:01:57)
a=tool:libavformat 58.29.100
m=video 0 RTP/AVP 96
a=fmtp:96 packetization-mode=1; sprop-parameter-sets=Z2QAHqzZQNg95f/wFAAUEQAAAwABAAADADIPFi2W,aOvjyyLA; profile-level-id=64001E
a=rtpmap:96 H264/90000
a=control:streamid=0
m=audio 0 RTP/AVP 97
b=AS:128
a=fmtp:97 profile-level-id=1;mode=AAC-hbr;sizelength=13;indexlength=3;indexdeltalength=3; config=121056E500
a=rtpmap:97 MPEG4-GENERIC/44100/2
a=control:streamid=1
SETUP rtsp://192.168.199.152:554/live/test/streamid=0 RTSP/1.0
CSeq: 4
User-Agent: LibVLC/3.0.8 (LIVE555 Streaming Media v2016.11.28)
Transport: RTP/AVP;unicast;client_port=60836-60837
​
RTSP/1.0 200 OK
CSeq: 4
Date: Mon, Jul 27 2020 15:32:38 GMT
Server: ZLMediaKit-5.0(build in Jul 12 2020 14:02:13)
Session: hEu0JzMKcfK2
Transport: RTP/AVP/UDP;unicast;client_port=60836-60837;server_port=41070-41071;ssrc=50E36E3B
​
SETUP rtsp://192.168.199.152:554/live/test/streamid=1 RTSP/1.0
CSeq: 5
User-Agent: LibVLC/3.0.8 (LIVE555 Streaming Media v2016.11.28)
Transport: RTP/AVP;unicast;client_port=60838-60839
Session: hEu0JzMKcfK2
​
RTSP/1.0 200 OK
CSeq: 5
Date: Mon, Jul 27 2020 15:32:38 GMT
Server: ZLMediaKit-5.0(build in Jul 12 2020 14:02:13)
Session: hEu0JzMKcfK2
Transport: RTP/AVP/UDP;unicast;client_port=60838-60839;server_port=58452-58453;ssrc=3463B21F
​
PLAY rtsp://192.168.199.152:554/live/test/ RTSP/1.0
CSeq: 6
User-Agent: LibVLC/3.0.8 (LIVE555 Streaming Media v2016.11.28)
Session: hEu0JzMKcfK2
Range: npt=0.000-
​
RTSP/1.0 200 OK
CSeq: 6
Date: Mon, Jul 27 2020 15:32:38 GMT
Range: npt=42535.41
RTP-Info: url=rtsp://192.168.199.152:554/live/test/streamid=0;seq=3889;rtptime=-466780396,url=rtsp://192.168.199.152:554/live/test/streamid=1;seq=1155;rtptime=-179511072
Server: ZLMediaKit-5.0(build in Jul 12 2020 14:02:13)
Session: hEu0JzMKcfK2
​
TEARDOWN rtsp://192.168.199.152:554/live/test/ RTSP/1.0
CSeq: 7
User-Agent: LibVLC/3.0.8 (LIVE555 Streaming Media v2016.11.28)
Session: hEu0JzMKcfK2
​
RTSP/1.0 200 OK
CSeq: 7
Date: Mon, Jul 27 2020 15:32:41 GMT
Server: ZLMediaKit-5.0(build in Jul 12 2020 14:02:13)
Session: hEu0JzMKcfK2

从上述抓包中看出，VLC 在播放 RTSP 网络流时，客户端与服务端经过了 6 次交互：

序号	方向	方法	消息内容
1	C->S	OPTIONS	Client 询问 Server 有哪些方法可用
1	S->C	OPTIONS	Server 回应所有可用的方法
2	C->S	DESCRIBE	Client 请求得到 Server 提供的媒体初始化描述信息
2	S->C	DESCRIBE	Server 回应媒体初始化信息，主要是 SDP （会话描述协议）
3	C->S	SETUP	设置视频会话属性以及传输模式，请求建立会话
3	S->C	SETUP	Server 建立会话，返回会话标识以及会话相关信息
4	C->S	SETUP	设置音频会话属性以及传输模式，请求建立会话
4	S->C	SETUP	Server 建立会话，返回会话标识以及会话相关信息
5	C->S	PLAY	Client 请求播放
5	S->C	PLAY	Server 回应播放请求
6	C->S	TEARDOWN	Client 请求关闭会话
6	S->C	TEARDOWN	Server 回应关闭会话请求

下面我们一步一步了解 RTSP 会话建立流程：

【学习地址】：FFmpeg/WebRTC/RTMP/NDK/Android音视频流媒体高级开发

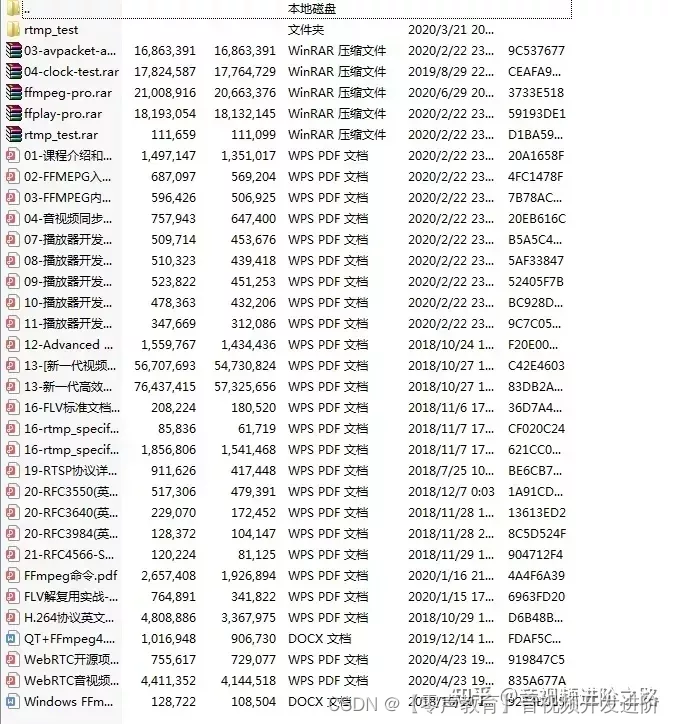

【文章福利】：免费领取更多音视频学习资料包、大厂面试题、技术视频和学习路线图，资料包括（C/C++，Linux，FFmpeg webRTC rtmp hls rtsp ffplay srs 等等）有需要的可以点击1079654574加群领取哦~



OPTIONS

OPTIONS 请求可以在任何时间被发出，而且不会影响到 Server 的状态，例如：

 C->S:  OPTIONS * RTSP/1.0
        CSeq: 1
        Require: implicit-play
        Proxy-Require: gzipped-messages
​
 S->C:  RTSP/1.0 200 OK
        CSeq: 1
        Public: DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE

DESCRIBE

客户端向服务器请求媒体资源描述，服务器端通过 SDP (Session Description Protocol) 格式回应客户端的请求。资源描述中会列出所请求媒体的媒体流及其相关信息，典型情况下，音频和视频分别作为一个媒体流传输。例如：

 C->S: DESCRIBE rtsp://server.example.com/fizzle/foo RTSP/1.0
       CSeq: 312
       Accept: application/sdp, application/rtsl, application/mheg
​
 S->C: RTSP/1.0 200 OK
       CSeq: 312
       Date: 23 Jan 1997 15:35:06 GMT
       Content-Type: application/sdp
       Content-Length: 376
​
       v=0
       o=mhandley 2890844526 2890842807 IN IP4 126.16.64.4
       s=SDP Seminar
       i=A Seminar on the session description protocol
       u=http://www.cs.ucl.ac.uk/staff/M.Handley/sdp.03.ps
       e=mjh@isi.edu (Mark Handley)
       c=IN IP4 224.2.17.12/127
       t=2873397496 2873404696
       a=recvonly
       m=audio 3456 RTP/AVP 0
       m=video 2232 RTP/AVP 31
       m=whiteboard 32416 UDP WB
       a=orient:portrait

媒体流及其相关信息由 SDP (Session Description Protocol) 格式携带，关于 SDP 的详细说明，参见拓展阅读 5

SETUP

SETUP 请求确定了具体的媒体流如何传输，该请求必须在 PLAY 请求之前发送。SETUP 请求包含媒体流的 URL 和客户端用于接收 RTP 数据 (audio or video) 的端口以及接收 RTCP 数据 (meta information) 的端口。服务器端的回复通常包含客户端请求参数的确认，并会补充缺失的部分，比如服务器选择的发送端口。每一个媒体流在发送 PLAY 请求之前，都要首先通过 SETUP 请求来进行相应的配置。

C->S: SETUP rtsp://example.com/foo/bar/baz.rm RTSP/1.0
      CSeq: 302
      Transport: RTP/AVP;unicast;client_port=4588-4589
​
S->C: RTSP/1.0 200 OK
      CSeq: 302
      Date: 23 Jan 1997 15:35:06 GMT
      Session: 47112344
      Transport: RTP/AVP;unicast;client_port=4588-4589;server_port=6256-6257

PLAY

客户端通过 PLAY 请求来播放一个或全部媒体流，PLAY 请求可以发送一次或多次，发送一次时，URL 为包含所有媒体流的地址，发送多次时，每一次请求携带的 URL 只包含一个相应的媒体流。PLAY 请求中可指定播放的 range，若未指定，则从媒体流的开始播放到结束，如果媒体流在播放过程中被暂停，则可在暂停处重新启动流的播放。

C->S: PLAY rtsp://example.com/media.mp4 RTSP/1.0
      CSeq: 4
      Range: npt=5-20
      Session: 12345678
​
S->C: RTSP/1.0 200 OK
      CSeq: 4
      Session: 12345678
      RTP-Info: url=rtsp://example.com/media.mp4/streamid=0;seq=9810092;rtptime=3450012

Server 处理 client 发来的 PLAY 请求后，就会开始向 client 发送媒体数据，一般采用 RTP 协议进行发送，关于 RTP 协议的相关说明，参见拓展阅读 6

TEARDOWN

结束会话请求，该请求会停止所有媒体流，并释放服务器上的相关会话数据。

C->S: TEARDOWN rtsp://example.com/media.mp4 RTSP/1.0
      CSeq: 8
      Session: 12345678
​
S->C: RTSP/1.0 200 OK
      CSeq: 8
