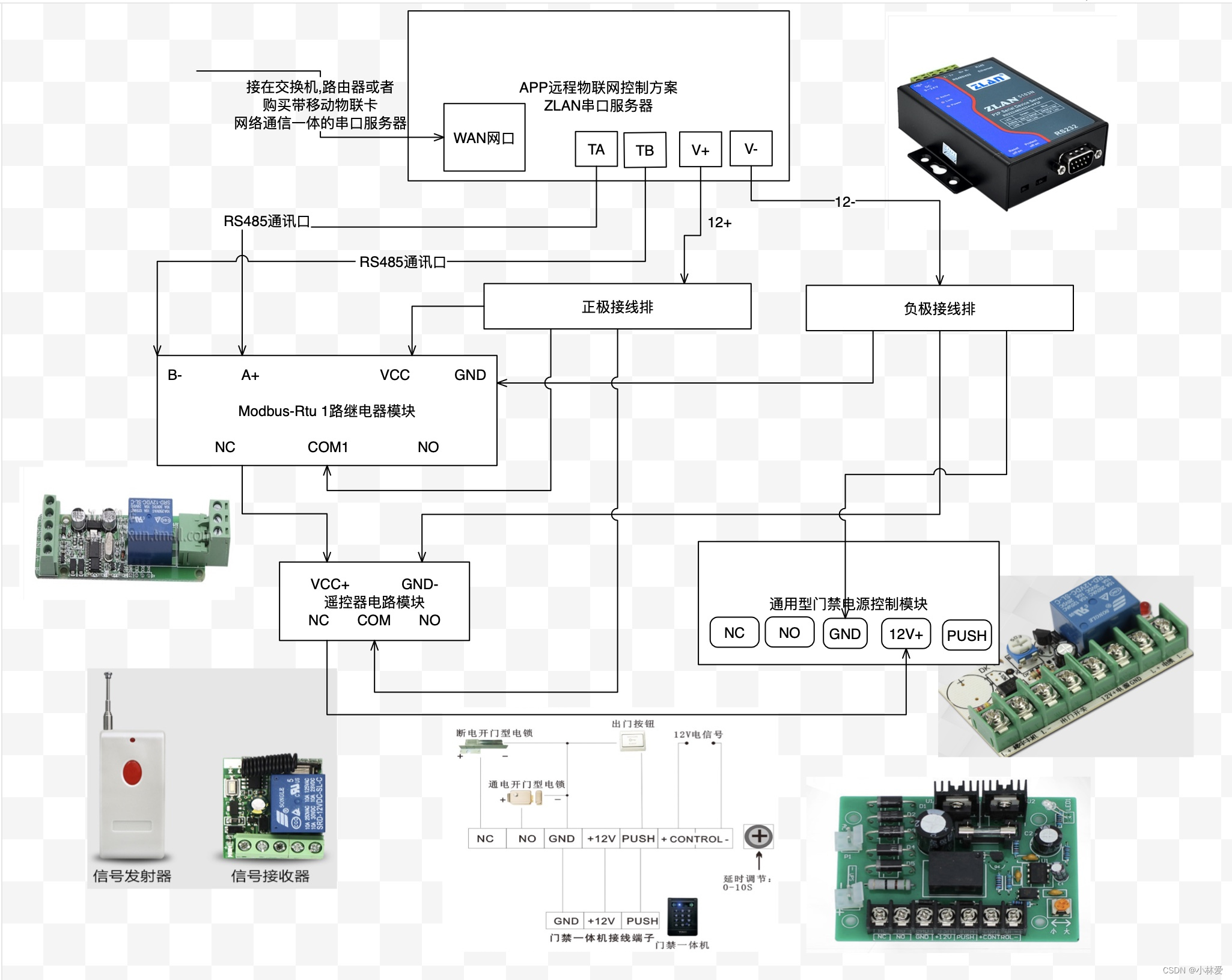

远程控制物联网方案 (此方案成本250元~300元优点是远低于产家报价400～500,使用自家服务器扩展成本低)

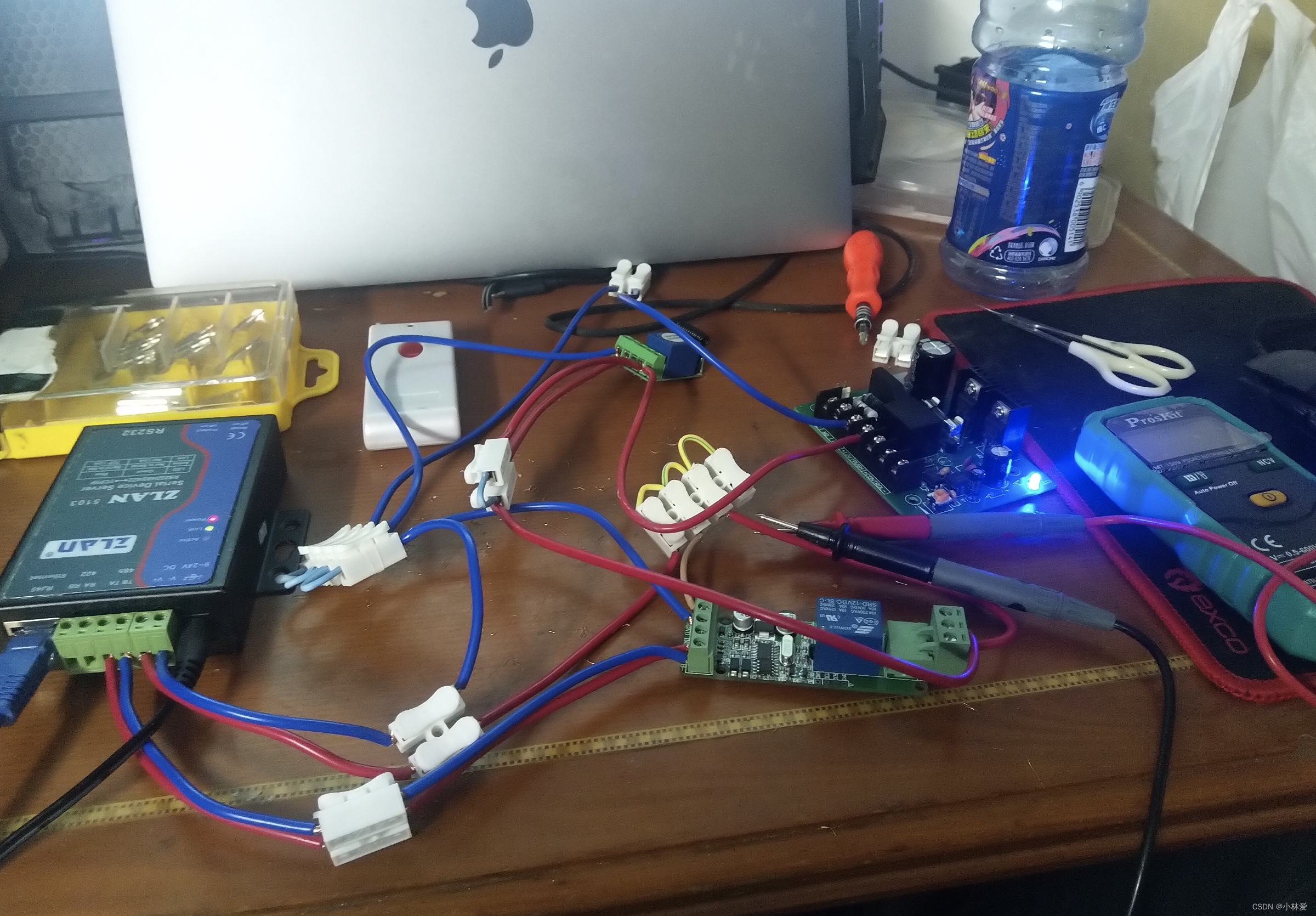

组装后连线效果实物图





网关配置 工具见下面产品说明



通讯是TCP/IP协议,一定要配置好服务器地址与网关
通讯是TCP/IP协议,一定要配置好服务器地址与网关
通讯是TCP/IP协议,一定要配置好服务器地址与网关
重要的事情说三遍

*工程所需要的设备与用途 根据实际情况选配 相关设备可以替换成同功能不同品牌的设备

• 上海卓岚“ZLAN5103”串口设备
  • 通过TCP/IP协议远程连接服务器 接收发射RS485信号
• Modbus-Rtu 1路继电器模块 1路开关量输入/输出 RS485/TTL通讯
  • 功能:将RS485信号转开关量
• 门禁用电源主板12V3A/5A电路板12V门禁电源变压器后备电池主板 5A电源板
  • 功能:门禁电源供电
• 门禁远距离遥控器 12V门禁遥控 电插锁磁力锁 电控锁电锁 一拖一
  • 功能:保安可近距离遥控开关门
• 门禁电源电路板/控制器板/楼宇模块控制板
  • 给楼宇电机锁等其他设备搭载的电路板

Modbus-Rtu 1路继电器模块 1路开关量输入/输出 RS485/TTL通讯

https://detail.tmall.com/item.htm?id=566133380087&spm=a1z09.2.0.0.3cd52e8dhR6MzN&_u=91lae2vbc3a0

门禁用电源主板12V3A/5A电路板12V门禁电源变压器后备电池主板 5A电源板(带电池接口-送电池线

京东(JD.COM)-正品低价、品质保障、配送及时、轻松购物！

串口服务器 请仔细阅读文档 并配置服务器地址与网关

ZLAN5103网页版说明:串口服务器RS232/485/422转以太网 串口转RJ45设备联网 ZLAN5103N
工具下载:资料下载
180元为淘宝平均低价:详情可见淘宝串口服务器价格
https://s.taobao.com/search?q=串口服务器&imgfile=&js=1&stats_click=search_radio_all%3A1&initiative_id=staobaoz_20190702&ie=utf8

门禁电源电路板/控制器板/楼宇模块控制板

门禁电源电路板/控制器板/楼宇模块控制板/延迟电路板/门禁电源板【图片 价格 品牌 报价】-京东

门禁远距离遥控器 12V门禁遥控 电插锁磁力锁 电控锁电锁 一拖一

淘宝链接https://item.jd.com/56780886790.html

RS485转WG信号转换口

https://item.taobao.com/item.htm?spm=a1z09.2.0.0.79162e8dn09cXq&id=521485713141&_u=91lae2vbcc27
