一、垂直拆分

1.1 场景

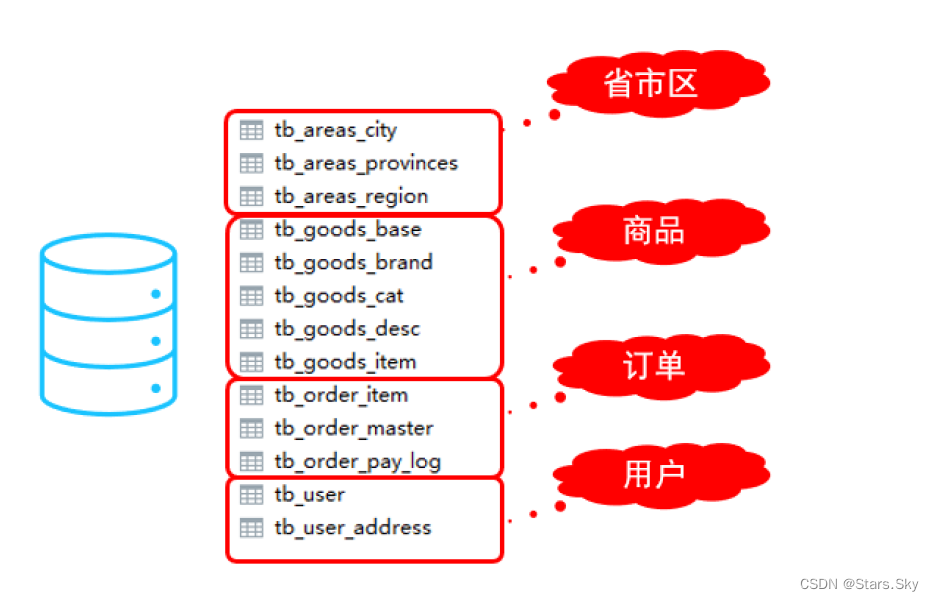

在业务系统中, 涉及以下表结构，但是由于用户与订单每天都会产生大量的数据, 单台服务器的数据存储及处理能力是有限的, 可以对数据库表进行拆分, 原有的数据库表如下。

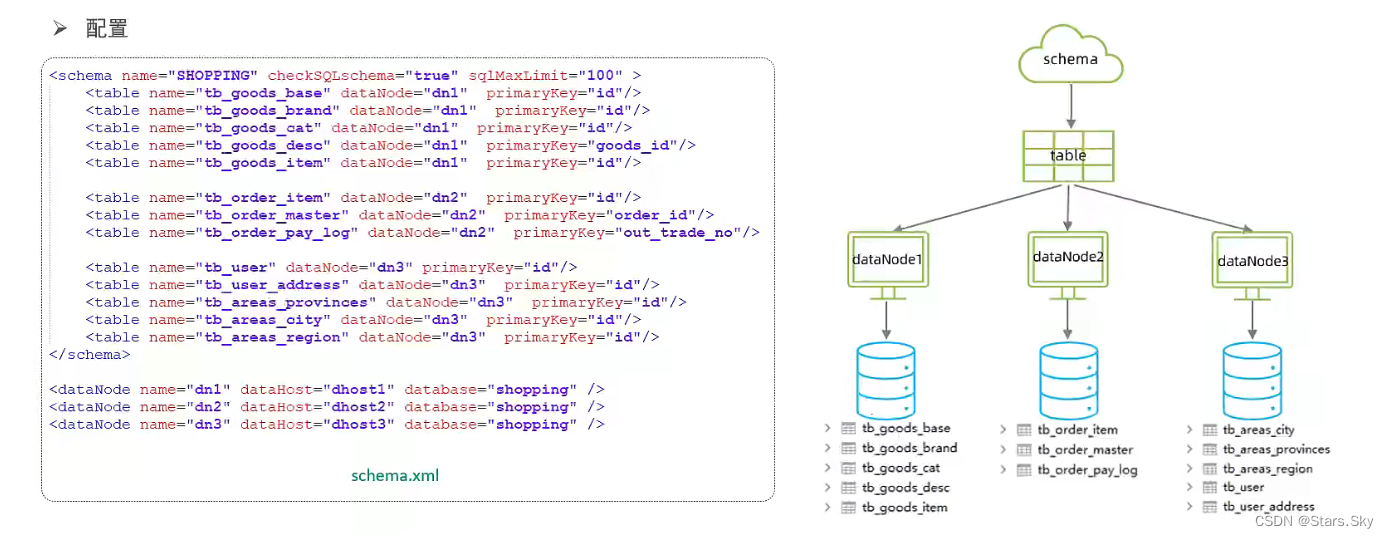

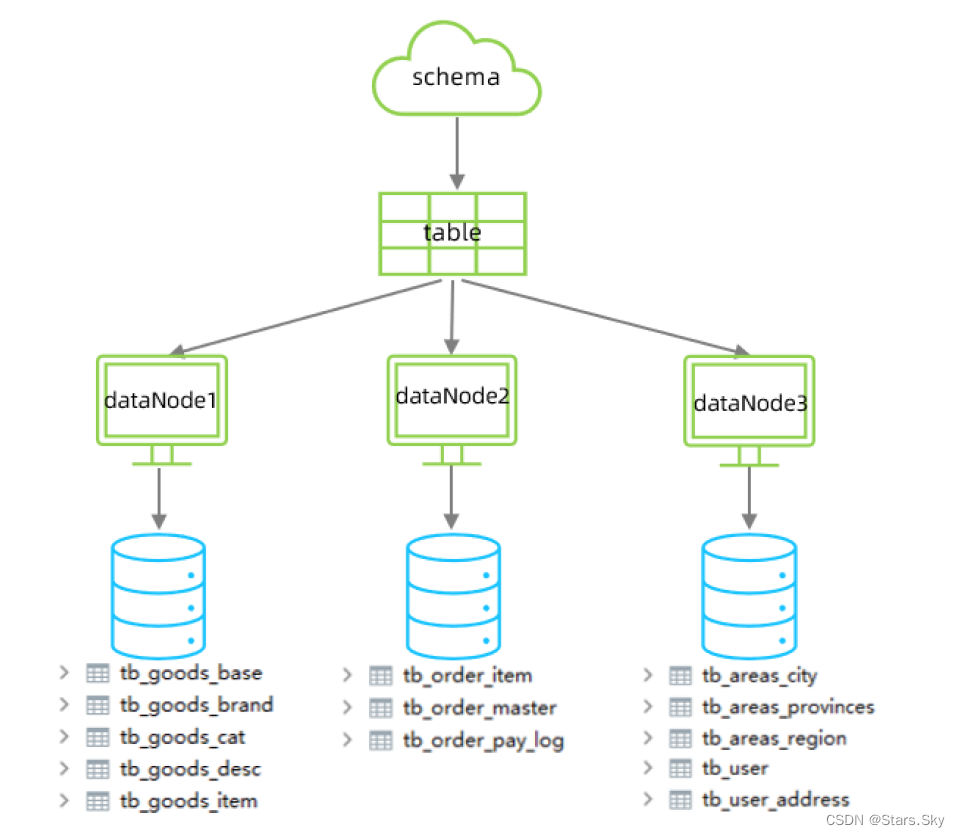

现在考虑将其进行垂直分库操作，将商品相关的表拆分到一个数据库服务器，订单表拆分的一个数据库服务器，用户及省市区表拆分到一个服务器。最终结构如下：

1.2 准备

准备三台服务器，IP地址如下：

192.168.78.139：MyCat中间件服务器，同时也是第一个分片服务器。
192.168.78.140：第二个分片服务器。
192.168.78.141：第三个分片服务器。

并且在三台 MySQL 服务器上面创建数据库 shopping。

1.3 配置

1). schema.xml

	<schema name="SHOPPING" checkSQLschema="true" sqlMaxLimit="100">

		<table name="tb_goods_base" dataNode="dn1" primaryKey="id" />
		<table name="tb_goods_brand" dataNode="dn1" primaryKey="id" />
		<table name="tb_goods_cat" dataNode="dn1" primaryKey="id" />
		<table name="tb_goods_desc" dataNode="dn1" primaryKey="goods_id" />
		<table name="tb_goods_item" dataNode="dn1" primaryKey="id" />

		<table name="tb_order_item" dataNode="dn2" primaryKey="id" />
		<table name="tb_order_master" dataNode="dn2" primaryKey="order_id" />
		<table name="tb_order_pay_log" dataNode="dn2" primaryKey="out_trade_no" />

		<table name="tb_user" dataNode="dn3" primaryKey="id" />
		<table name="tb_user_address" dataNode="dn3" primaryKey="id" />
		<table name="tb_areas_provinces" dataNode="dn3" primaryKey="id"/>
		<table name="tb_areas_city" dataNode="dn3" primaryKey="id"/>
		<table name="tb_areas_region" dataNode="dn3" primaryKey="id"/>

	</schema>

	<dataNode name="dn1" dataHost="dhost1" database="shopping" />
	<dataNode name="dn2" dataHost="dhost2" database="shopping" />
	<dataNode name="dn3" dataHost="dhost3" database="shopping" />

	<dataHost name="dhost1" maxCon="1000" minCon="10" balance="0"
			  writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"  slaveThreshold="100">
		<heartbeat>select user()</heartbeat>

		<writeHost host="master" url="jdbc:mysql://192.168.78.139:3306?useSSL=false&amp;serverTimezone=Asia/Shanghai&amp;characterEncoding=utf8" user="root" password="Qwe123456." />
	</dataHost>

	<dataHost name="dhost2" maxCon="1000" minCon="10" balance="0"
			  writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"  slaveThreshold="100">
		<heartbeat>select user()</heartbeat>

		<writeHost host="master" url="jdbc:mysql://192.168.78.140:3306?useSSL=false&amp;serverTimezone=Asia/Shanghai&amp;characterEncoding=utf8" user="root" password="Qwe123456." />
	</dataHost>

	<dataHost name="dhost3" maxCon="1000" minCon="10" balance="0"
			  writeType="0" dbType="mysql" dbDriver="jdbc" switchType="1"  slaveThreshold="100">
		<heartbeat>select user()</heartbeat>

		<writeHost host="master" url="jdbc:mysql://192.168.78.141:3306?useSSL=false&amp;serverTimezone=Asia/Shanghai&amp;characterEncoding=utf8" user="root" password="Qwe123456." />
	</dataHost>

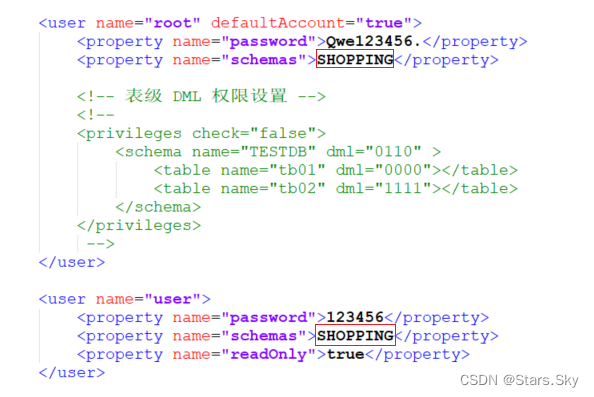

2). server.xml

	<user name="root" defaultAccount="true">
		<property name="password">Qwe123456.</property>
		<property name="schemas">SHOPPING</property>

		<!-- 表级 DML 权限设置 -->
		<!--
		<privileges check="false">
			<schema name="TESTDB" dml="0110" >
				<table name="tb01" dml="0000"></table>
				<table name="tb02" dml="1111"></table>
			</schema>
		</privileges>
		 -->
	</user>

	<user name="user">
		<property name="password">123456</property>
		<property name="schemas">SHOPPING</property>
		<property name="readOnly">true</property>
	</user>

1.4 测试

1). 上传测试SQL脚本到服务器的 /root/sql 目录

2). 执行指令导入测试数据

重新启动MyCat后，在mycat的命令行中，通过source指令导入表结构，以及对应的数据，查看数据分布情况。

[root@sql-master sql]# /usr/local/mycat/bin/mycat stop

[root@sql-master sql]# /usr/local/mycat/bin/mycat start

[root@sql-master sql]# mysql -h 192.168.78.139 -u root -p -P 8066

source /root/sql/shopping-table.sql

source /root/sql/shopping-insert.sql

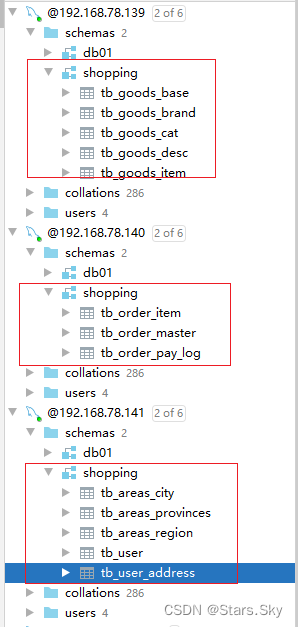

将表结构及对应的测试数据导入之后，可以检查一下各个数据库服务器中的表结构分布情况。检查是否和我们准备工作中规划的服务器一致。

3). 查询用户的收件人及收件人地址信息(包含省、市、区)。

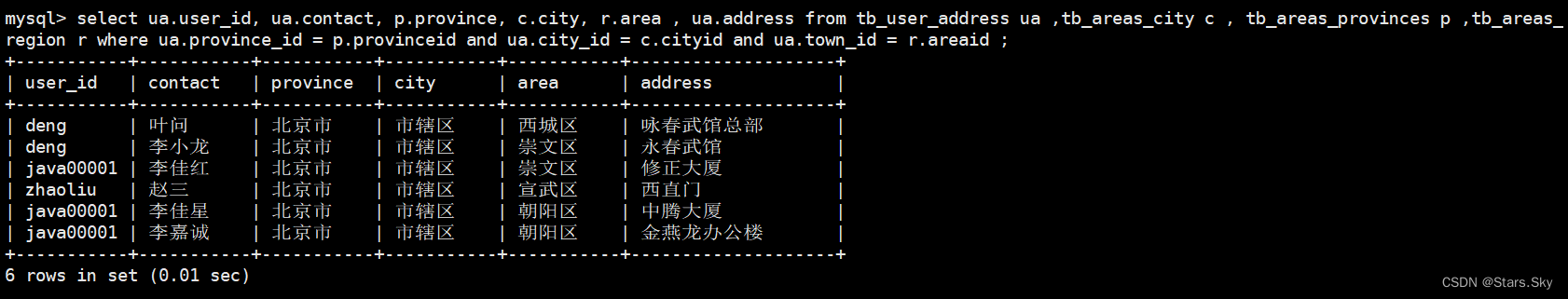

在MyCat的命令行中，当我们执行以下多表联查的SQL语句时，可以正常查询出数据。

select ua.user_id, ua.contact, p.province, c.city, r.area , ua.address from tb_user_address ua ,tb_areas_city c , tb_areas_provinces p ,tb_areas_region r
where ua.province_id = p.provinceid and ua.city_id = c.cityid and ua.town_id = r.areaid ;

4). 查询每一笔订单及订单的收件地址信息(包含省、市、区)。

实现该需求对应的SQL语句如下：

SELECT order_id , payment ,receiver, province , city , area FROM tb_order_master o , tb_areas_provinces p , tb_areas_city c , tb_areas_region r
WHERE o.receiver_province = p.provinceid AND o.receiver_city = c.cityid AND o.receiver_region = r.areaid ;

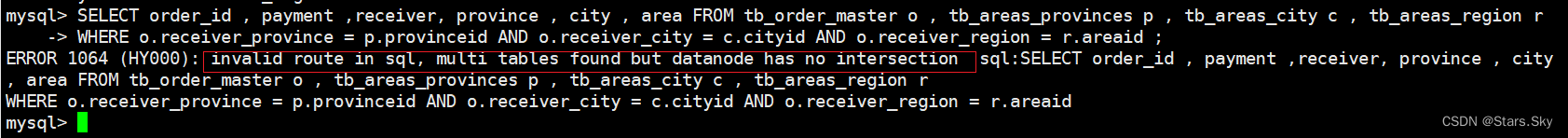

经过测试，我们看到，SQL语句执行报错。原因就是因为MyCat在执行该SQL语句时，需要往具体的数据库服务器中路由，而当前没有一个数据库服务器完全包含了订单以及省市区的表结构，造成SQL语句失败，报错。

对于上述的这种现象，我们如何来解决呢？下面我们介绍的全局表，就可以轻松解决这个问题。

1.5 全局表

对于省、市、区/县表tb_areas_provinces , tb_areas_city , tb_areas_region，是属于
数据字典表，在多个业务模块中都可能会遇到，可以将其设置为全局表，利于业务操作。

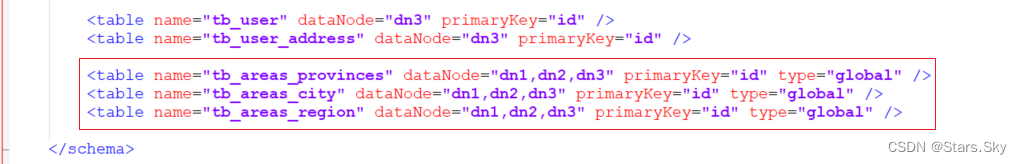

修改schema.xml中的逻辑表的配置，修改 tb_areas_provinces、tb_areas_city、tb_areas_region 三个逻辑表，增加 type 属性，配置为global，就代表该表是全局表，就会在
所涉及到的dataNode中创建给表。对于当前配置来说，也就意味着所有的节点中都有该表了。

		<table name="tb_areas_provinces" dataNode="dn1,dn2,dn3" primaryKey="id" type="global" />
		<table name="tb_areas_city" dataNode="dn1,dn2,dn3" primaryKey="id" type="global" />
		<table name="tb_areas_region" dataNode="dn1,dn2,dn3" primaryKey="id" type="global" />

配置完毕后，重新启动MyCat。

1). 删除原来每一个数据库服务器中的所有表结构

2). 通过source指令，导入表及数据

source /root/sql/shopping-table.sql

source /root/sql/shopping-insert.sql

3). 检查每一个数据库服务器中的表及数据分布，看到三个节点中都有这三张全局表

4). 然后再次执行上面的多表联查的SQL语句

mysql> SELECT order_id , payment ,receiver, province , city , area FROM tb_order_master o , tb_areas_provinces p , tb_areas_city c , tb_areas_region r
WHERE o.receiver_province = p.provinceid AND o.receiver_city = c.cityid AND o.receiver_region = r.areaid;

是可以正常执行成功的。

5). 当在MyCat中更新全局表的时候，我们可以看到，所有分片节点中的数据都发生了变化，每个节点的全局表数据时刻保持一致。

二、水平拆分

2.1 场景

在业务系统中, 有一张表(日志表), 业务系统每天都会产生大量的日志数据 , 单台服务器的数据存储及处理能力是有限的, 可以对数据库表进行拆分。

2.2 准备

准备三台服务器，具体的结构如下：

192.168.78.139：MyCat中间件服务器，同时也是第一个分片服务器。
192.168.78.140：第二个分片服务器。
192.168.78.141：第三个分片服务器。

并且在三台 MySQL 服务器上面创建数据库 itcast。

2.3 配置

1). schema.xml

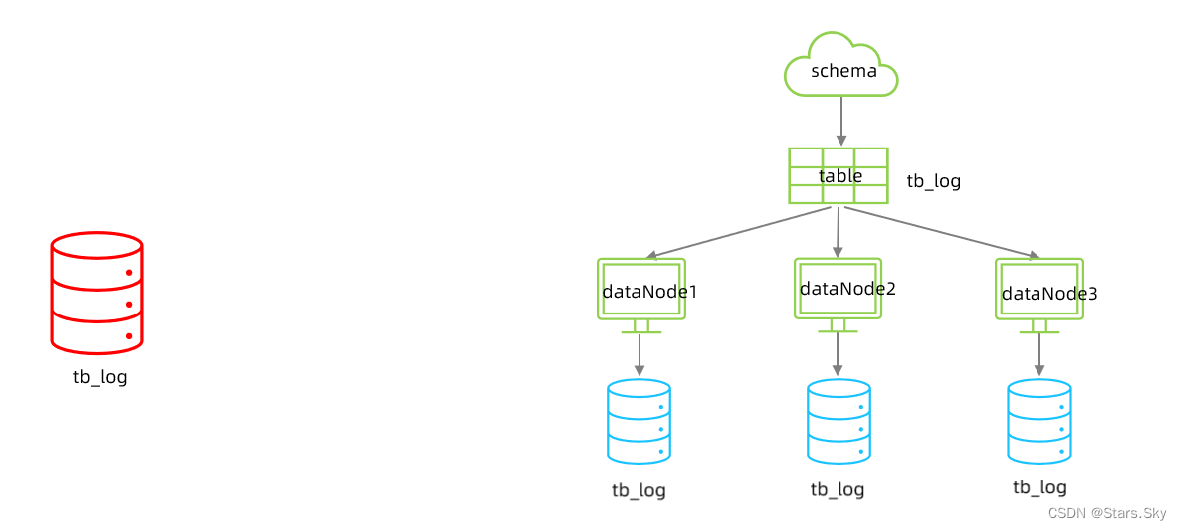

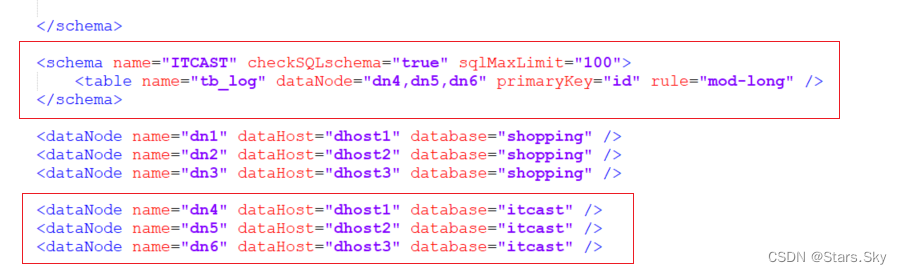

tb_log表最终落在3个节点中，分别是 dn4、dn5、dn6 ，而具体的数据分别存储在 dhost1、
dhost2、dhost3的itcast数据库中。

	<schema name="ITCAST" checkSQLschema="true" sqlMaxLimit="100">
		<table name="tb_log" dataNode="dn4,dn5,dn6" primaryKey="id" rule="mod-long" />
	</schema>

	<dataNode name="dn4" dataHost="dhost1" database="itcast" />
	<dataNode name="dn5" dataHost="dhost2" database="itcast" />
	<dataNode name="dn6" dataHost="dhost3" database="itcast" />

2). server.xml

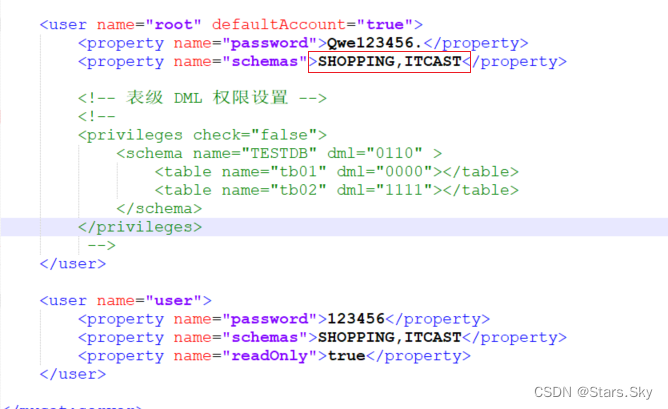

配置root用户既可以访问 SHOPPING 逻辑库，又可以访问ITCAST逻辑库。

	<user name="root" defaultAccount="true">
		<property name="password">Qwe123456.</property>
		<property name="schemas">SHOPPING,ITCAST</property>

		<!-- 表级 DML 权限设置 -->
		<!--
		<privileges check="false">
			<schema name="TESTDB" dml="0110" >
				<table name="tb01" dml="0000"></table>
				<table name="tb02" dml="1111"></table>
			</schema>
		</privileges>
		 -->
	</user>

	<user name="user">
		<property name="password">123456</property>
		<property name="schemas">SHOPPING,ITCAST</property>
		<property name="readOnly">true</property>
	</user>

2.4 测试

配置完毕后，重新启动MyCat，然后在mycat的命令行中，执行如下SQL创建表、并插入数据，查看数据分布情况。

use ITCAST;

CREATE TABLE tb_log (
  id bigint(20) NOT NULL COMMENT 'ID',
  model_name varchar(200) DEFAULT NULL COMMENT '模块名',
  model_value varchar(200) DEFAULT NULL COMMENT '模块值',
  return_value varchar(200) DEFAULT NULL COMMENT '返回值',
  return_class varchar(200) DEFAULT NULL COMMENT '返回值类型',
  operate_user varchar(20) DEFAULT NULL COMMENT '操作用户',
  operate_time varchar(20) DEFAULT NULL COMMENT '操作时间',
  param_and_value varchar(500) DEFAULT NULL COMMENT '请求参数名及参数值',
  operate_class varchar(200) DEFAULT NULL COMMENT '操作类',
  operate_method varchar(200) DEFAULT NULL COMMENT '操作方法',
  cost_time bigint(20) DEFAULT NULL COMMENT '执行方法耗时, 单位 ms',
  source int(1) DEFAULT NULL COMMENT '来源 : 1 PC , 2 Android , 3 IOS',
  PRIMARY KEY (id)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;


INSERT INTO tb_log (id, model_name, model_value, return_value, return_class, operate_user, operate_time, param_and_value, operate_class, operate_method, cost_time，source) VALUES('1','user','insert','success','java.lang.String','10001','2022-01-06 18:12:28','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','insert','10',1);
INSERT INTO tb_log (id, model_name, model_value, return_value, return_class, operate_user, operate_time, param_and_value, operate_class, operate_method, cost_time，source) VALUES('2','user','insert','success','java.lang.String','10001','2022-01-06 18:12:27','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','insert','23',1);
INSERT INTO tb_log (id, model_name, model_value, return_value, return_class, operate_user, operate_time, param_and_value, operate_class, operate_method, cost_time，source) VALUES('3','user','update','success','java.lang.String','10001','2022-01-06 18:16:45','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','update','34',1);
INSERT INTO tb_log (id, model_name, model_value, return_value, return_class, operate_user, operate_time, param_and_value, operate_class, operate_method, cost_time，source) VALUES('4','user','update','success','java.lang.String','10001','2022-01-06 18:16:45','{\"age\":\"20\",\"name\":\"Tom\",\"gender\":\"1\"}','cn.itcast.controller.UserController','update','13',2);
INSERT INTO tb_log (id, model_name, model_value, return_value, return_class, operate_user, operate_time, param_and_value, operate_class, operate_method, cost_time，source) VALUES('5','user','insert','success','java.lang.String','10001','2022-01-06 18:30:31','{\"age\":\"200\",\"name\":\"TomCat\",\"gender\":\"0\"}','cn.itcast.controller.UserController','insert','29',3);
INSERT INTO tb_log (id, model_name, model_value, return_value, return_class, operate_user, operate_time, param_and_value, operate_class, operate_method, cost_time，source) VALUES('6','user','find','success','java.lang.String','10001','2022-01-06 18:30:31','{\"age\":\"200\",\"name\":\"TomCat\",\"gender\":\"0\"}','cn.itcast.controller.UserController','find','29',2);
