Allegro 274X格式gerber输出全流程详细介绍

news2025/7/23 15:37:07

Allegro 274X格式gerber输出全流程详细介绍

下面介绍Allegro gerber输出的全流程介绍

  1. 首先把光绘设置好
    在这里插入图片描述

  2. 设置光钻孔精度

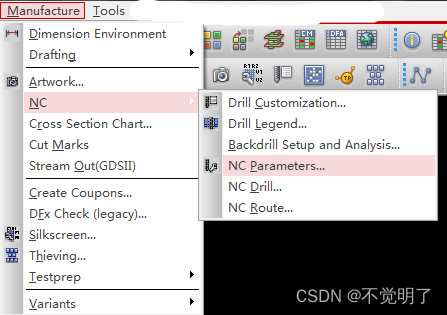

    在这里插入图片描述

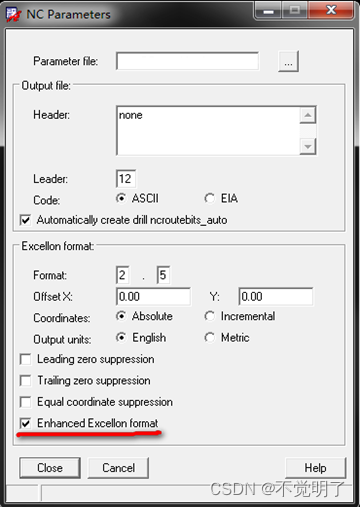

会出现对话框，勾选Enhanced Excellon format，点击close
在这里插入图片描述

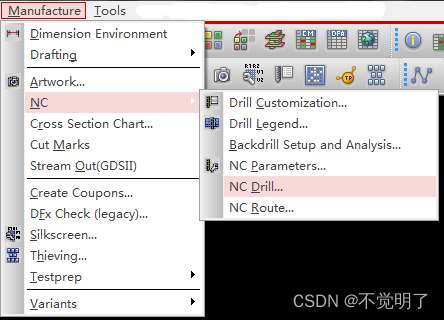

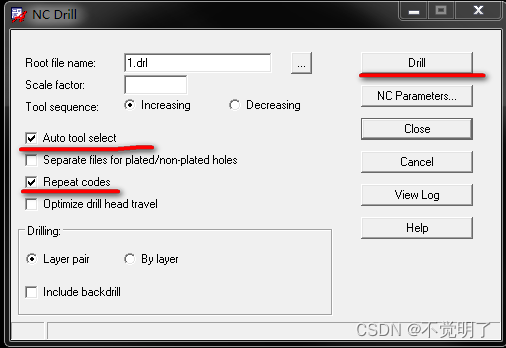

  1. 输出钻孔文件，选择Auto Tool select，点击Drill
    在这里插入图片描述
    在这里插入图片描述

  2. 输出椭圆孔文件，默认设置，然后点击route
    在这里插入图片描述
