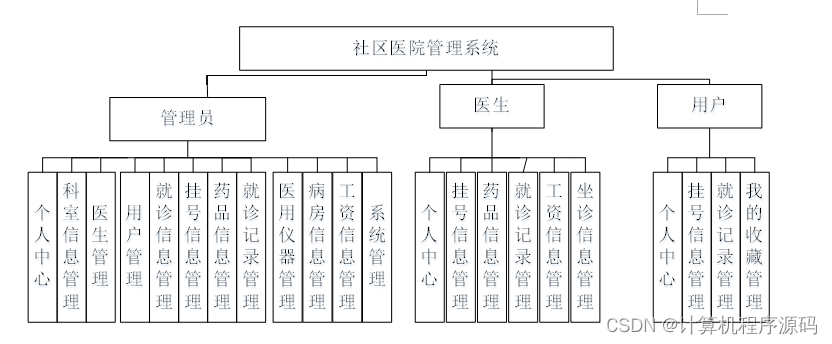

整个系统的模块划分包含医生模块、用户管理模块和管理员管理模块, 医生模块、用户管理模块和管理员管理模块又划分了若干了子模块,为了方便更直观的理解,下图以图形形式给出关于整个网站的结构图。

网站总体功能结构图3-1如图所示：

图3-2网站总体功能结构图

3.7 社区医院管理系统业务流程

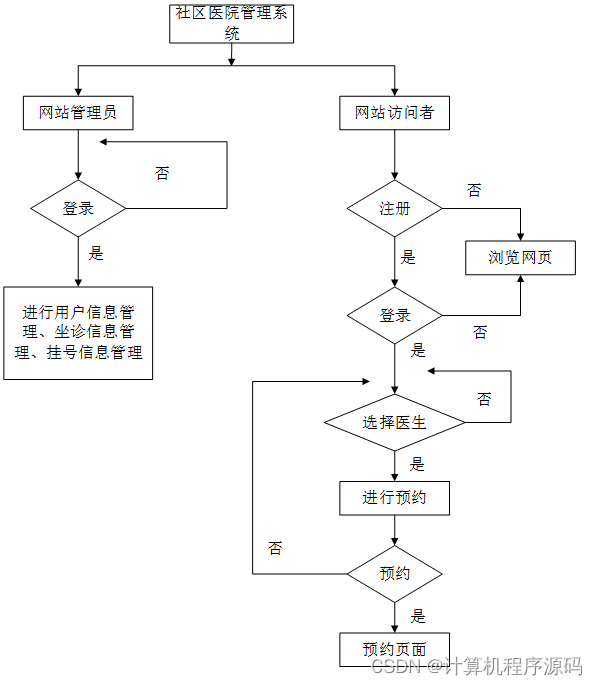

该流程图显示由用户进行浏览该网站的操作，用户进入网站浏览上架社区医院，选择自己需要的医生，没有登录的用户都不能进行预约流程，都必须是注册用户点进去注册页面进行注册，注册登录成功的用户选择喜欢的医生，点击预约的按钮，这样系统就会生成预约页面，管理员就可在后台看到用户的预约。

社区医院管理系统业务流程图3-3如图所示：

图3-3社区医院管理系统业务流程图

在对数据库设计之前首先要分析一下社区医院管理系统的功能，和各模块之间的关系，再对数据表进行设计。每一个模块的实体都会对应多个实体对象，下面是几个系统中的数据实体。

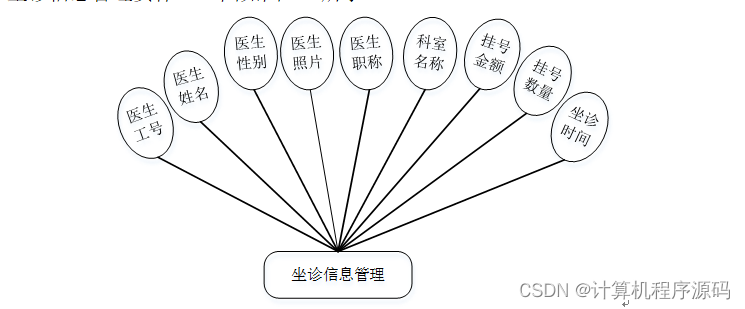

坐诊信息管理实体E-R图如图4-1所示：

图4-1坐诊信息管理E-R图

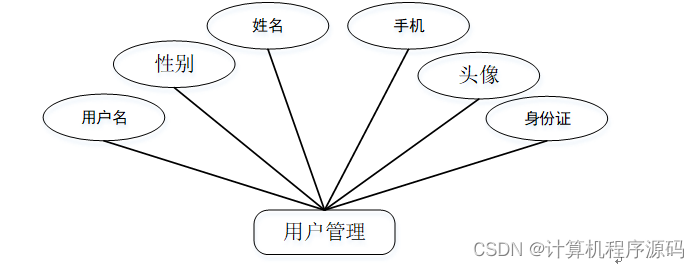

用户管理实体E-R图如图4-2所示：

图4-2用户管理实体E-R图

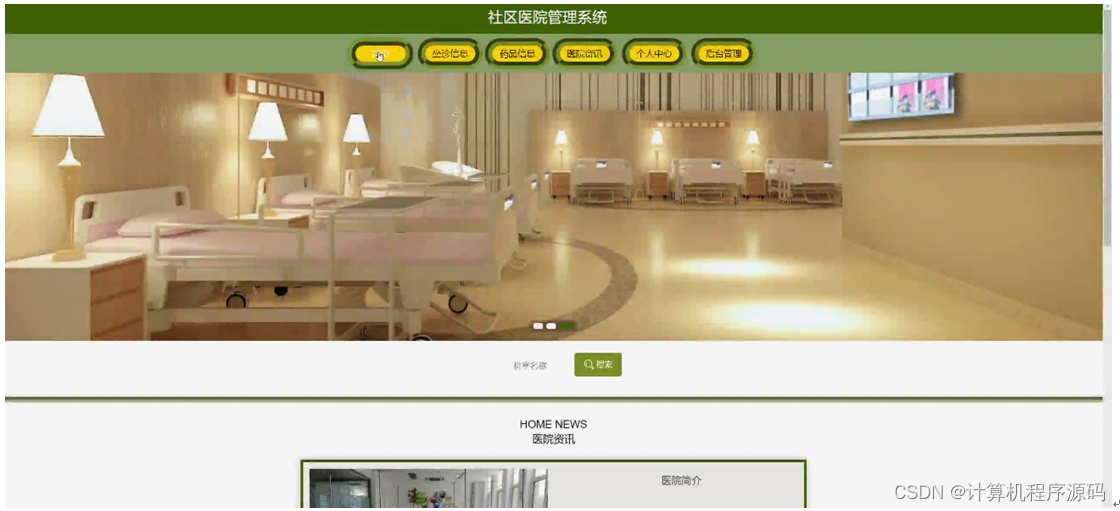

网站首页页面主要包括首页、坐诊信息、药品信息、医院资讯、个人中心、后台管理等内容，并根据需要进行详细操作；如图5-1所示：

图5-1网站首页界面图

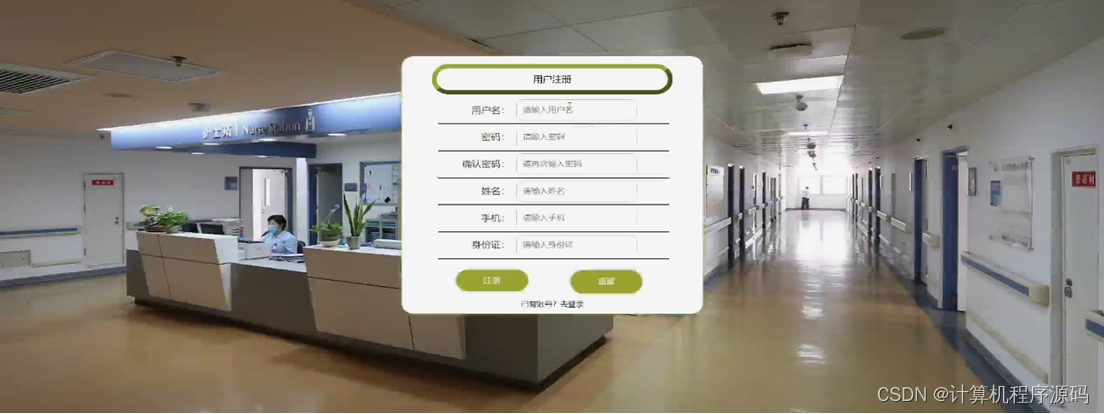

用户注册，在用户注册页面通过填写用户名、密码、姓名、手机、身份证等信息完成用户注册操作；用户登录，用户通过输入账号、密码进行登录进入社区医院管理系统，如图5-2所示。

图5-2用户注册、登录界面图

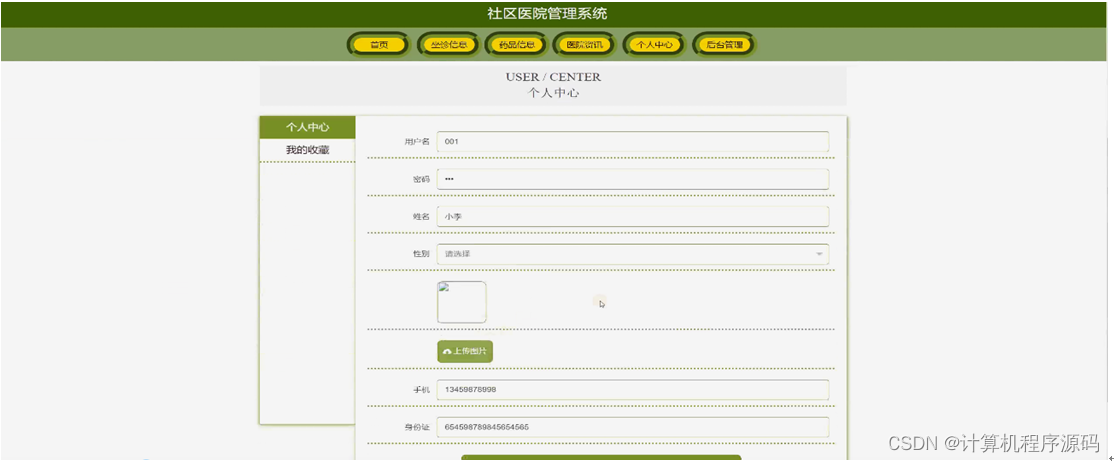

个人中心，用户可在个人中心页面通过输入用户名、密码、姓名、性别、上传图片、手机、身份证等内容进行更新信息或查看我的收藏等内容，如图5-3所示。

图5-3个人中心界面图

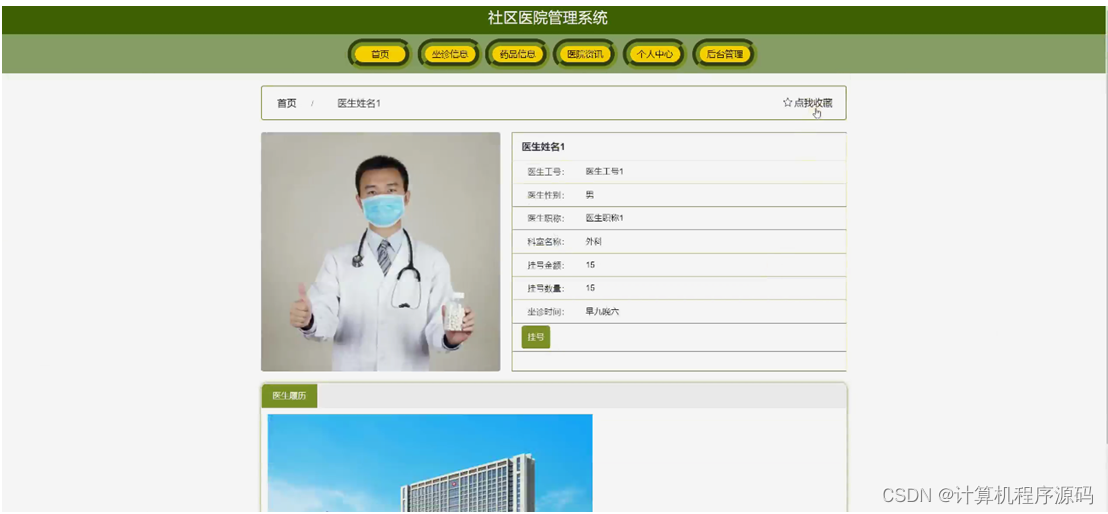

坐诊信息，用户可在坐诊信息页面查看医生姓、医生工号、医生性别、医生职称、科室名称、挂号金额、挂号数量、坐诊时间等内容，还可进行收藏或挂号等操作，如图5-4所示。

图5-4坐诊信息界面图

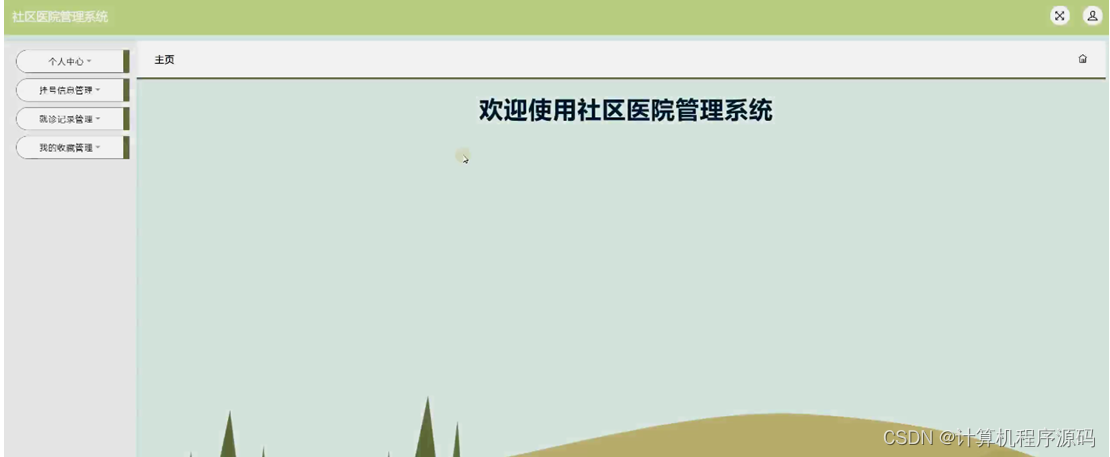

后台管理，用户可在后台管理页面查看个人中心、挂号信息管理、就诊记录管理、我的收藏管理等内容，如图5-5所示。

图5-5用户后台管理界面图

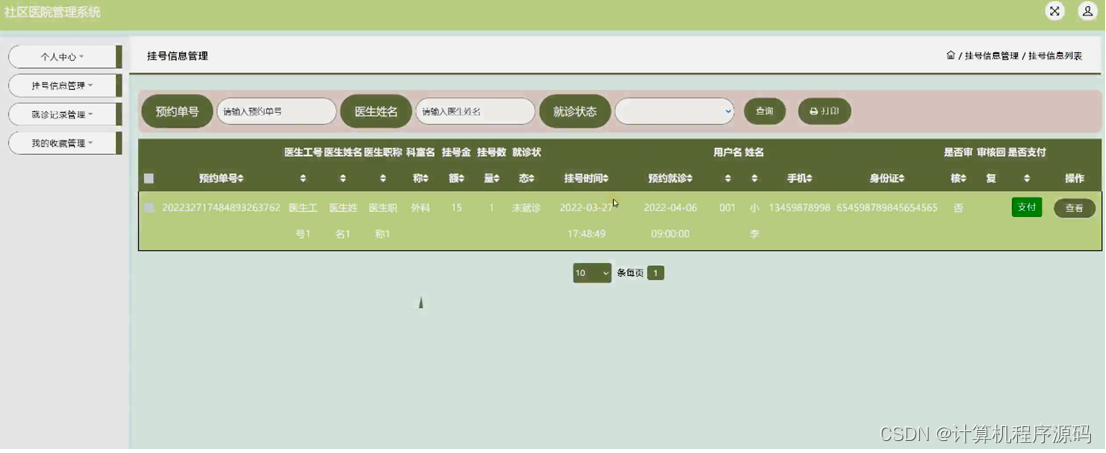

挂号信息管理，用户可在挂号信息管理页面查看预约单号、医生工号、医生姓名、医生职称、科室名、挂号金额、挂号数量、就诊状态、挂号时间、预约就诊、用户名、姓名、手机、身份证、是否审核、审核回复、是否支付等内容，还可进行支付等操作，如图5-6所示。

图5-6挂号信息管理界面图

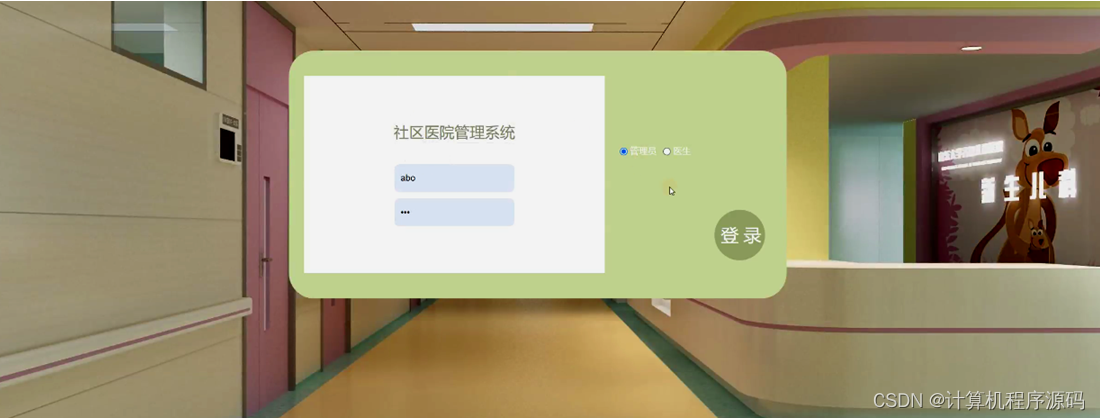

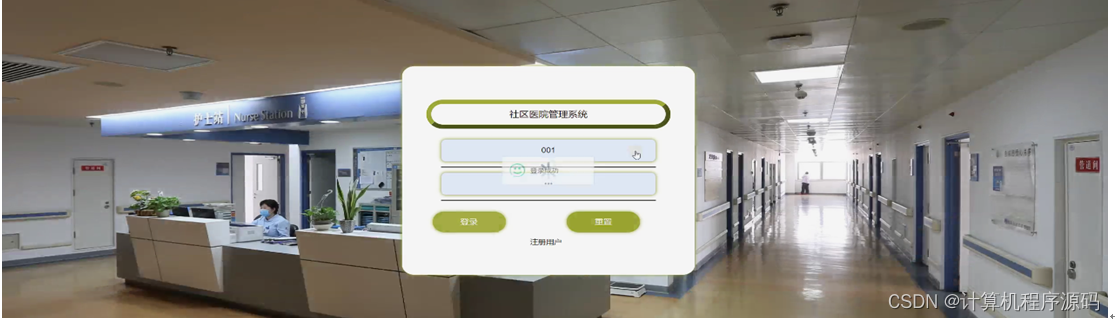

管理员进行登录，进入系统前在登录页面根据要求填写用户名和密码，选择角色等信息，点击登录进行登录操作，如图5-7所示。

图5-7管理员登录界面图

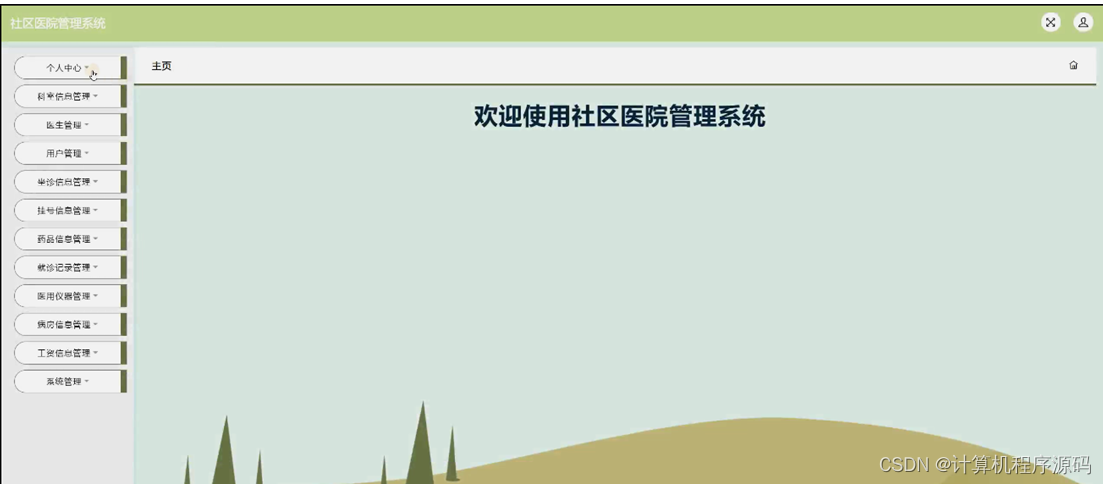

管理员通过登录进入社区医院管理系统后，可以对个人中心，科室信息管理、用户管理、医生管理、坐诊信息管理、挂号信息管理、药品信息管理、就诊记录管理、医用仪器管理、病房信息管理、工资信息管理、系统管理进行相应的操作管理，如图5-8所示。

图5-8管理员功能界图面

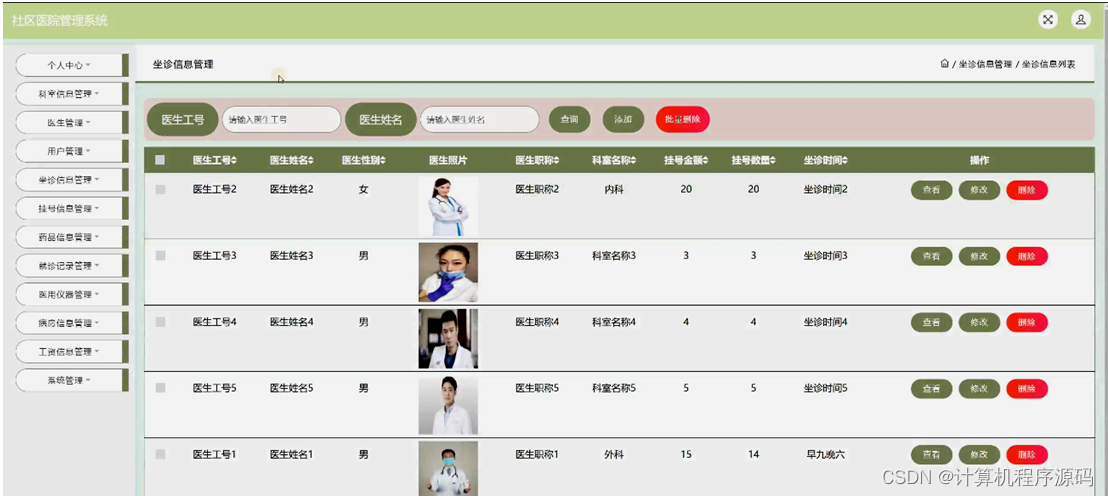

坐诊信息管理，管理员可在坐诊信息管理页面查看医生工号、医生姓名、医生性别、医生照片、医生职称、科室名称、挂号金额、挂号数量、坐诊时间等内容，还可进行添加、修改或删除等操作，如图5-9所示。

图5-9坐诊信息管理界面图

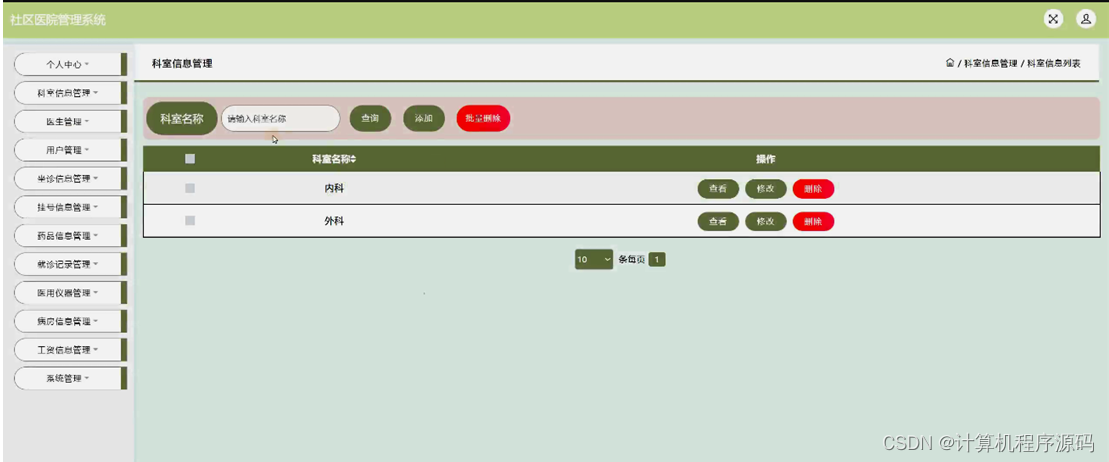

科室信息管理，管理员可在科室信息管理页面进行查询、添加、修改或删除等操作，如图5-10所示。

图5-10科室信息管理界面图

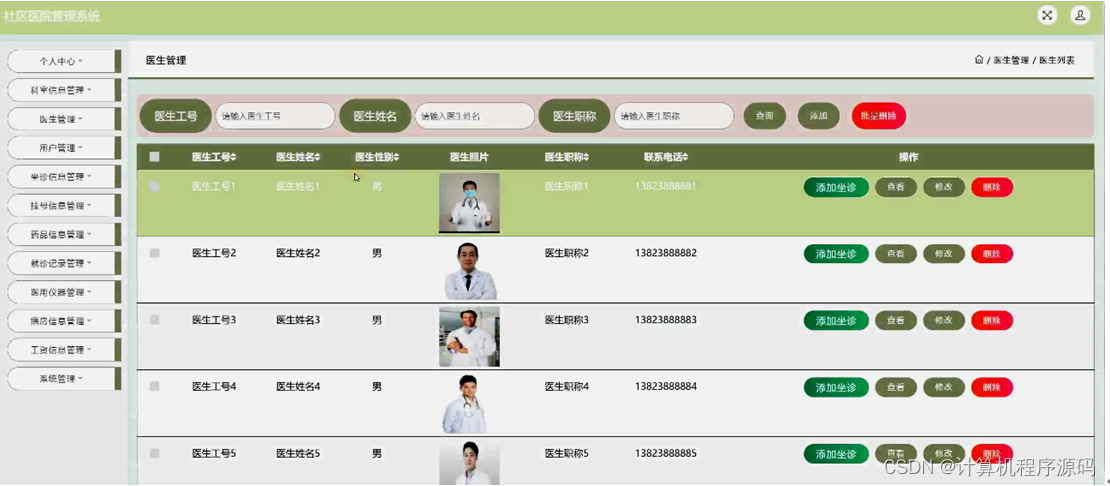

医生管理，管理员可在医生管理页面查看医生工号、医生姓名、医生性别、医生照片、医生职称、联系电话等内容，还可进行添加、修改或删除等操作，如图5-11所示。

图5-11医生管理界面图

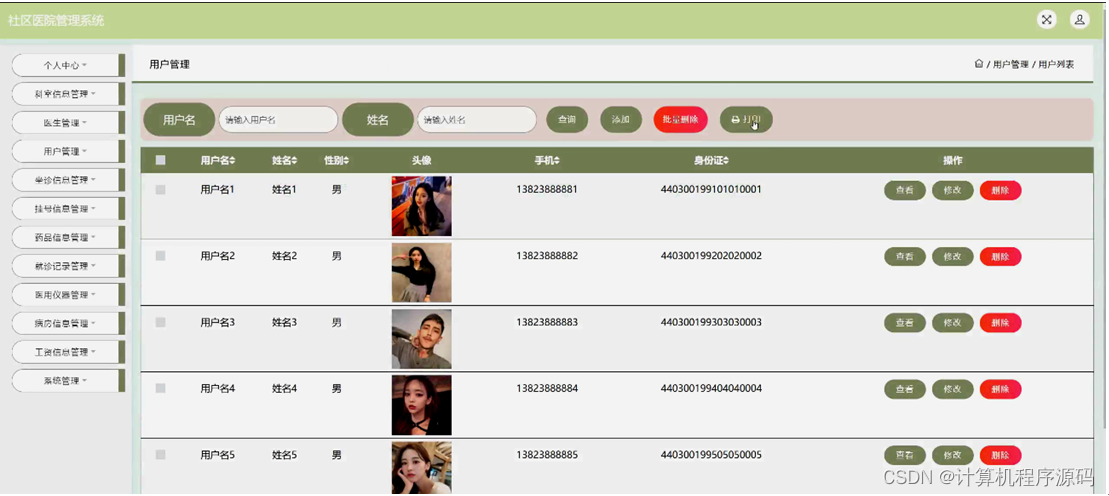

用户管理，管理员可在用户管理页面查看用户名、姓名、性别、头像、手机、身份证等内容，还可进行添加、修改、打印或删除等操作，如图5-12所示。

图5-12用户管理界面图

挂号信息管理，管理员可在挂号信息管理页面查看预约单号、医生工号、医生姓名、医生职称、科室名、挂号金额、挂号数量、就诊状态、挂号时间、预约就诊、用户名、姓名、手机、身份证、是否审核、审核回复、是否支付等内容，还可进行打印、修改或删除等操作，如图5-13所示。

图5-13挂号信息管理界面图
