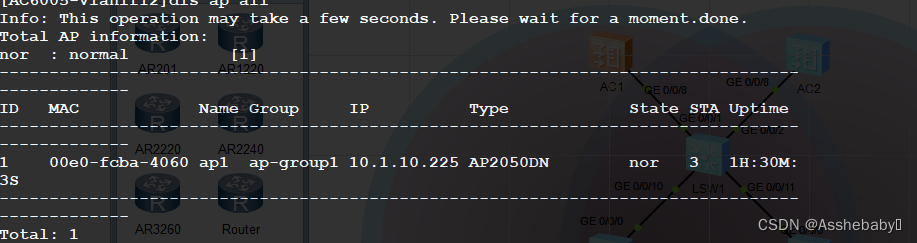

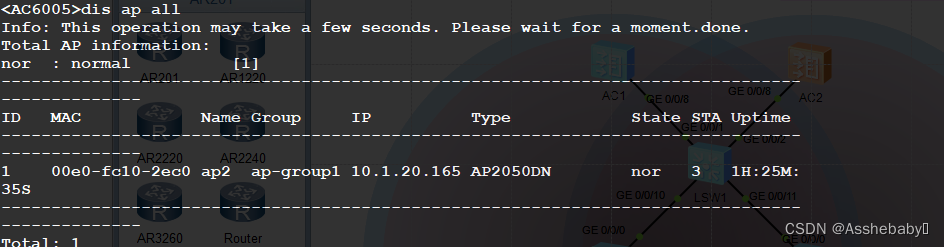

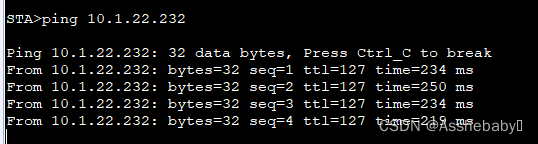

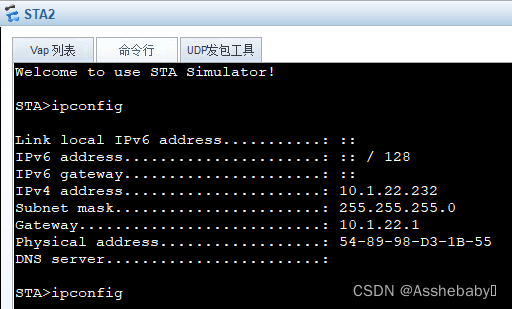

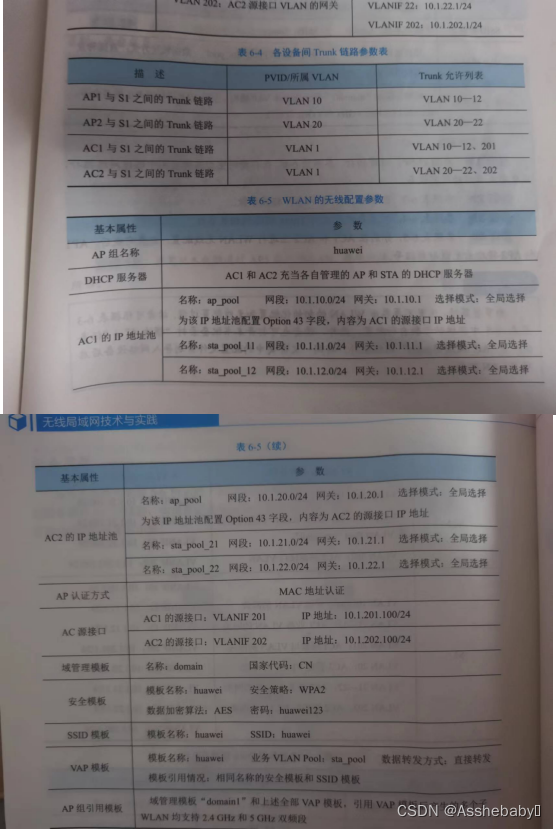

要求:请大家参考教材196页完成AC间三层漫游配置，提交拓扑截图，ap上线截图，sta获取IP截图，联通测试截图，漫游组查询截图

设备型号说明

ENSP版本：1.3.00.100
DHCP_Server：AC
AC：AC6005
AP：AP6050
核心交换机：S5700
TOPO如下
wlan漫游配置(三层漫游)拓扑图和配置如下

这个拓扑大概概括了 : vlan配置 dhcp配置 ap上线配置 ap射频配置
AC1 管理ap1,ac2管理ap2

配置

思路:

wlan配置不指定漫游组服务器的ac间漫游,实现笔记本之间在wlan覆盖范围内移动时业务不中断

本文章不叙述详细的配置过程，只做需求配置演示

AC1 :做ap1管理vlan的dhcp服务器,业务vlandhcp服务器

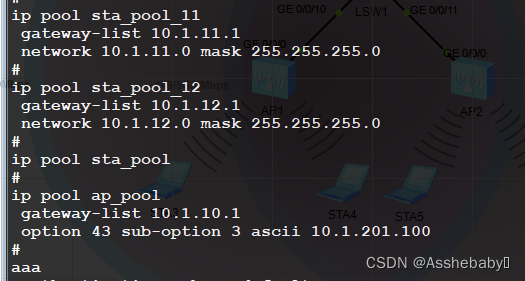

ap_pool是做ap的管理地址

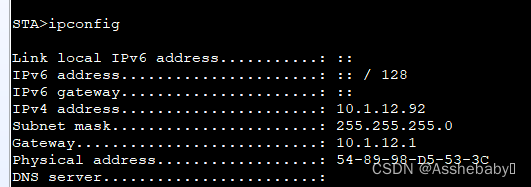

sta_pool_12 和sta_pool_11是sta的业务管理分配地址

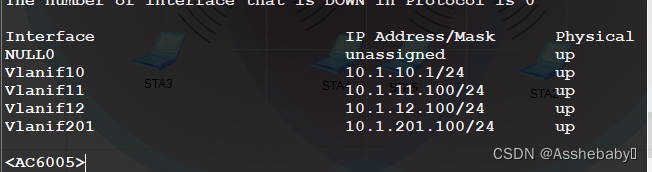

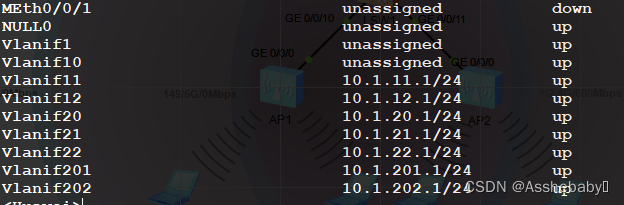

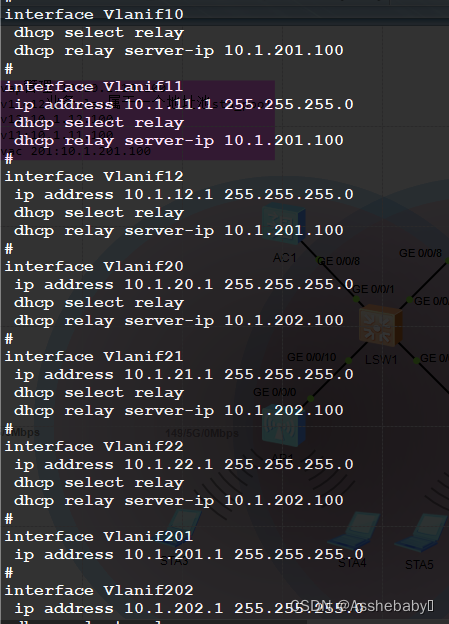

vlan接口配置

在接口上面配置全局地址池

管理vlan10接口的

配置业务vlan11的

配置vlan 12的

capwap隧道配置和wlan配置附上

capwap source interface vlanif 201

wlan

配置域管理模板

regulatory-domain-profile name domain

country-code cn

q

配置ap上线绑定mac地址和sn地址

ap-id 1 type-id 69 ap-mac 00e0-fcba-4060 ap-sn 210235448310D7756734
ap-name ap1
ap-group ap-group1

将域管理模板添加进ap组

ap-group name ap-group1
regulatory-domain-profile domain

q

上线成功后配置安全模板

security-profile name huawei
security wpa-wpa2 psk pass-phrase huawei123 aes

q

配置ssid模板

ssid-profile name huawei
ssid huawei

q

配置vap模板

vap-profile name huawei
service-vlan vlan-pool sta_pool
ssid-profile huawei
security-profile huawei

q

将vap模板添加进ap组

ap-group name ap-group1

vap-profile huawei wlan 1 radio all

q

到这里就完成了射频

如有问题可以关注私信我
