1 .前言

在工作中，虽然已经了解了 OSI 七层协议和TCP/IP 四层协议。但是对于网络故障问题，有时还是不知从何处查起，甚至对各层对应的排查工具及用法很模糊。遇到深一点的问题，就卡壳了。

虽然TCP/IP 四层协议 和 三次握手和四次挥手属于面试八股文，必备的问题。我自己也是背过的，但是真正的理解却很少了。只是做到知其然，而又不知其所以然。

在介绍七层协议对应的排查工具之前，我们先了解下一些基本的概念。

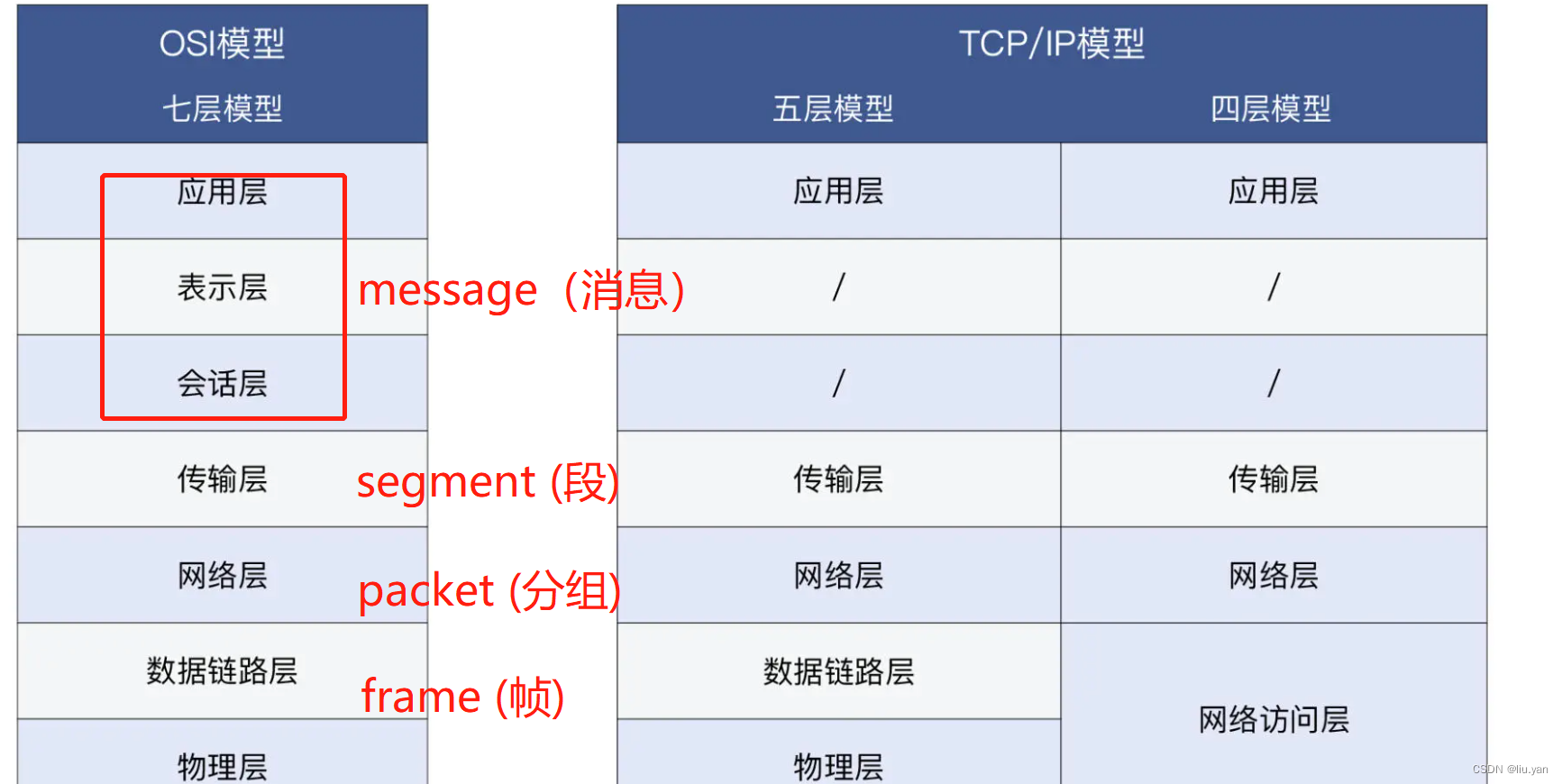

2. OSI 的七层模型，和 TCP/IP 的四层 / 五层模型区别

2.1 网络专业术语

报文、帧、分组、段、数据包，这些术语是同一个东西吗？

• 报文（packet）
  是一种相对宽泛和通用的说法，基本上每一层都可以用。比如，在应用层，你可以说“HTTP 报文”；在传输层，你可以说“TCP 报文”；同样的，在网络层，当然就是“IP 报文”了。事实上，网络层也是“报文”一词被使用最多的场景了。数据包也是类似的，可以在很多场景下通用。
• 段
  段特指 TCP segment，也就是 TCP 报文。既然 segment 是“部分”的意思，那这个“整体”又是什么呢？它就是在应用层交付给传输层的消息（message）。当 message 被交付给传输层时，如果这个 message 的原始尺寸，超出了传输层数据单元的限制（比如超出了 TCP 的 MSS），它就会被划分为多个 segment。这个过程就是分段（segmentation），也是 TCP 层的一个很重要的职责。
• 分组
  是 IP 层报文，也就是狭义的 packet。
• 帧
  是二层也就是数据链路层的概念，代表了二层报文，它包含帧头、载荷、帧尾。注意，帧是有尾部的，而其他像 IP、TCP、HTTP 等层级的报文，都没有尾部。我们不可以说“TCP 帧”或者“IP 帧”，虽然也许对方也明白你的意思，但我们都想做得专业一点，不是嘛。这里还有个小知识点：HTTP/2 实现了多路复用，其中也有帧的概念，不过那个帧，跟这里网络二层的帧，除了名称相同以外，就没有别的联系了。

2.2 TLS 解释

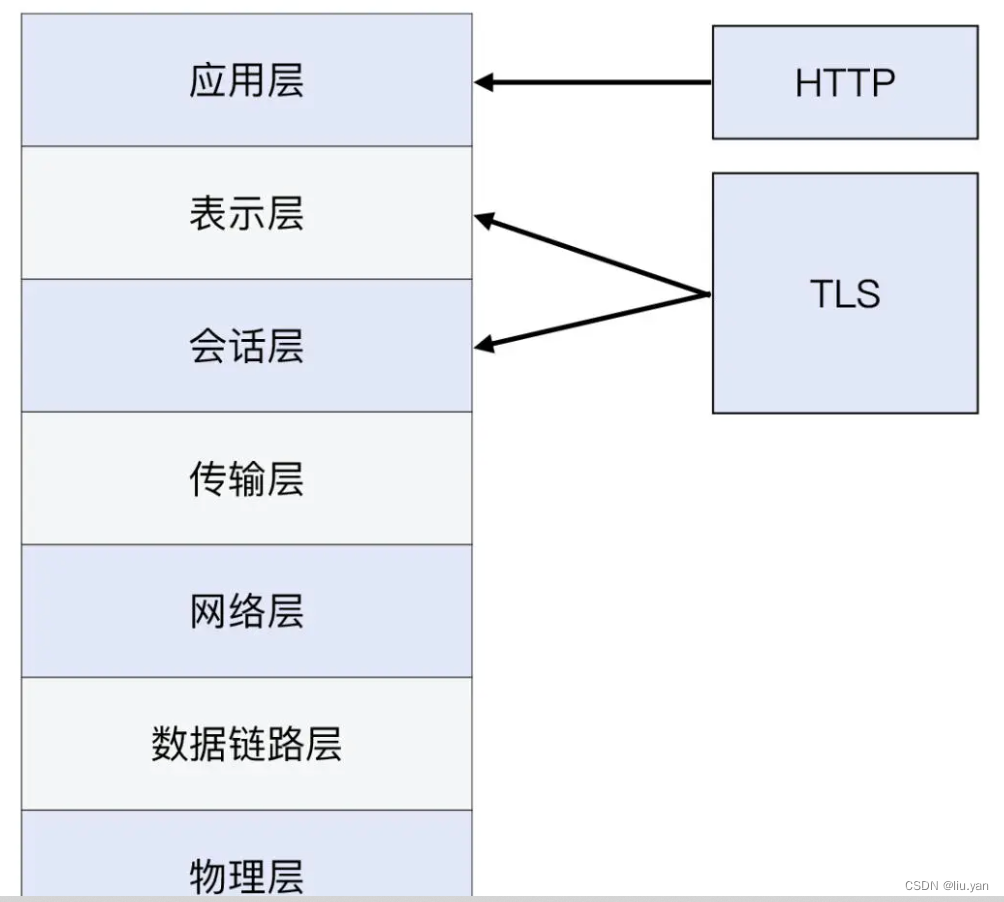

网络传输协议有HTTP ，这个表示不加密。在此之上吗，加入了TLS ，成为 HTTPS，表示加密传输协议。在七层中，第五层和第六层，分别代表TLS 的会话保持功能和数据加解密功能。如下图：

2.3 什么是TCP 流？

在一些技术文档，特别是 Wireshark 相关的文档中，“TCP 流”是一个很常见的词汇。它是什么意思呢？为什么叫“流”，难道跟水有关吗？

其实，这里的 TCP 流，就是英文的 TCP Stream。Stream 这个词有“流”的意思，也有“连续的事件”这样一个含义，所以它是有前后、有顺序的，这也正对应了 TCP 的特性

TCP 流，就是英文的 TCP Stream。Stream 这个词有“流”的意思，也有“连续的事件”这样一个含义，所以它是有前后、有顺序的，这也正对应了 TCP 的特性。

在具体的网络报文层面，一个 TCP 流，对应的就是一个五元组：传输协议类型、源 IP、源端口、目的 IP、目的端口。比如，今天你访问了极客时间网站，那么你这次的 TCP 流就可能就是这样一个五元组：

(TCP, your_ip, your_port, geekbang_ip, 443)

一个 IP 报文，包含了所有这五个元素，所以 Wireshark 在解析抓包文件时，自然就能通过五元组知道每个报文所属的 TCP 流了。这也是为什么我们可以在 Wireshark 里，用 Follow TCP Stream 的方法，找到报文所在的 TCP 流。

3. 网络各层排查工具

3.1 应用层

应用层排查工具也有很多，这里举例HTTP 应用的排查工具

3.1.1 浏览器的开发者工具

在主流的浏览器是 Google 的 Chrome，它本身就内置了一个开发者工具。在 Chrome 界面里按下 F12，或者你是苹果系统的话，还可以按下组合键 option + command + I，启动开发者工具。

3.1.1.1 找到有问题的服务端IP

比如有用户报告死活访问不了你的网站，但是你很清楚这个网站的域名对应了很多 IP 地址，你怎么知道用户连的是哪个 IP 呢？

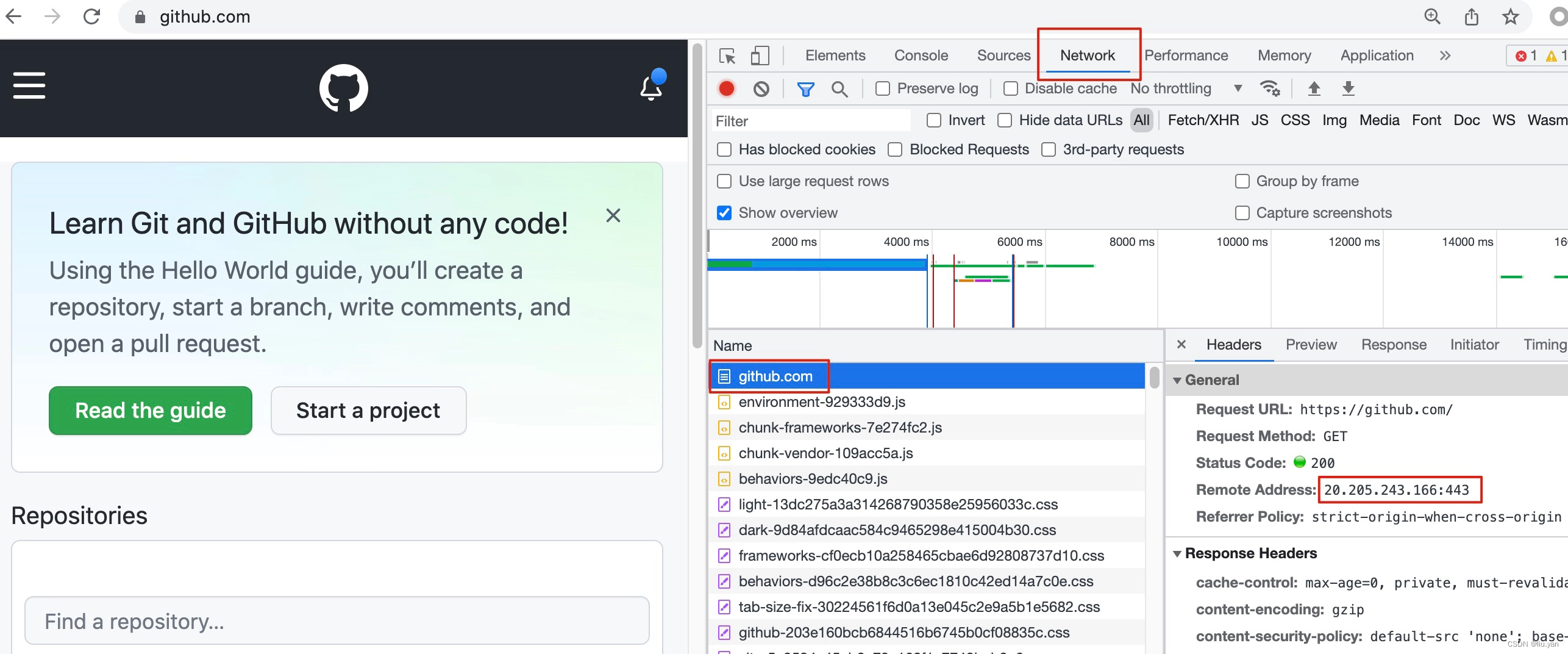

你可以这样做：让客户启用开发者工具，在 Network 页找到主页对象，在它的 Headers 部分，就能看到 Remote address，这里的 IP 就是当前连接的 IP，比如下面这样：

不过有句成语叫“刻舟求剑”，因为 DNS 解析的关系，你很可能下次重连就不是这个 IP 了，所以每次都应该重新确认一下这个信息。

这个技巧，在排查公网的访问问题的时候特别有用。要知道，现在流量大一点的网站都已经上了 CDN，那就必然在全国乃至全球各地，有少则数十个、多则数百个 CDN 终端节点，在给访问者提供就近的服务。如果有人说他访问不了某个站点了，那么请一定让他用开发者工具，找到他连的远程 IP，然后你再根据这个信息展开排查工作。

3.1.1.2 辅助排查网页慢的问题

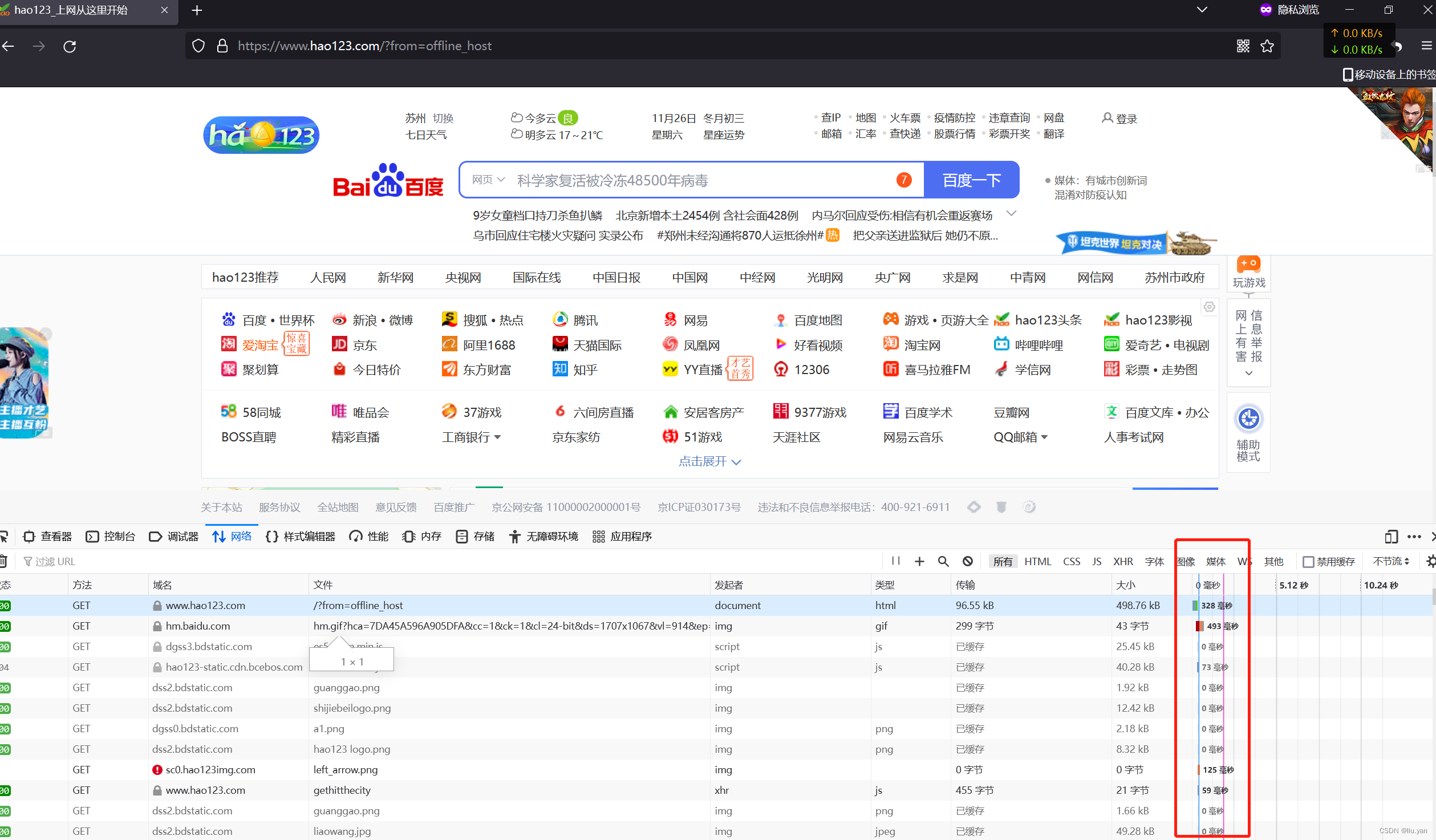

访问页面感觉很慢，那么可以借助开发者工具的时间统计功能，找到耗时较高的 HTTP 资源对象，再针对性排查。比如我觉得访问https://www.hao123.com/很慢，那么可以先打开开发者工具，然后访问站点，等全部加载完成后，到 Network 页查看这些 HTTP 对象的加载时间。

这个办法只能排查到是哪个资源对象耗时比较长，但更进一步的排查，比如“为什么这个对象的加载时间比别的对象长”这个问题，开发者工具就难以回答了。关于这个问题，我们会用到抓包分析这把“手术刀”，来根本性地排查这类问题。

3.1.1.3 解决失效cookie带来的问题

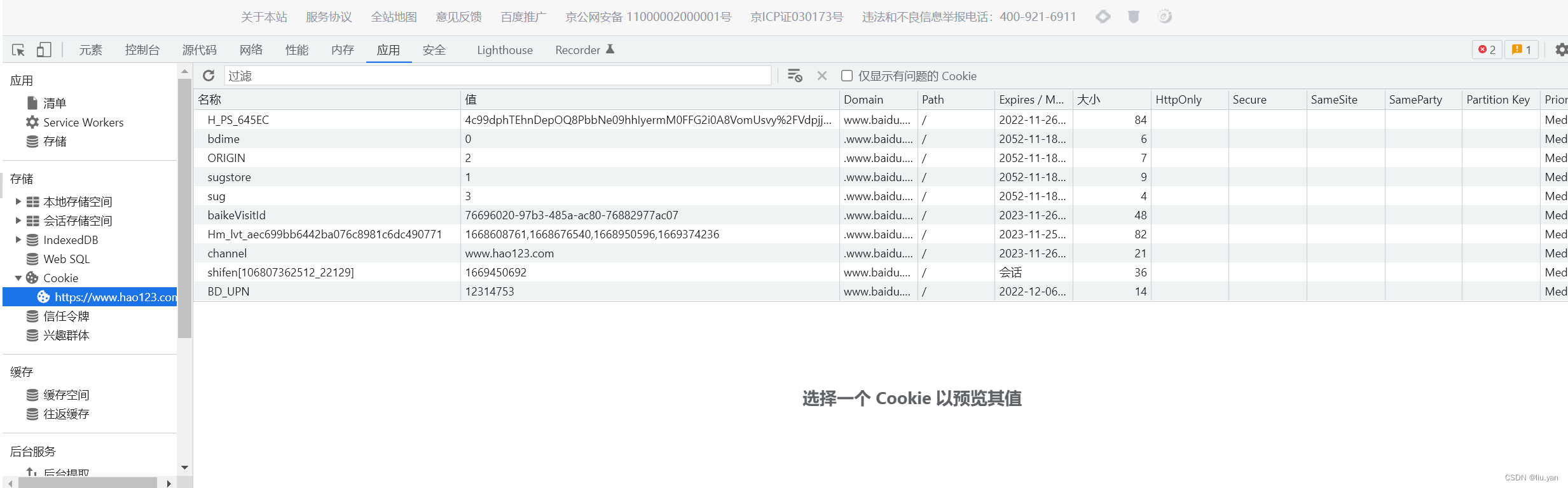

有时候我们的 Cookie 过期了，导致无法正常登录站点，那么可以打开开发者工具，到 Application 页，找到 Storage -> Cookie，把对应的条目清除。这样下次你再访问这个站点，就已经“洗心革面”了。对站点来说，你就是一次新的访问，可以生成一次新的 Cookie 了。

当然也可以通过删除浏览器缓存的问题删除，但是会删除的是所有站点的cookie，这未必
是我们想要的。

3.2 表示层和会话层

前面有所提及，TLS 是属于这一层的。所以我们排查主要是围绕证书本身做检查

3.2.1 基于浏览器做初步的检查

• 在浏览器的地址栏那里，有一个按钮，点开后就可以查看 TLS 证书等信息

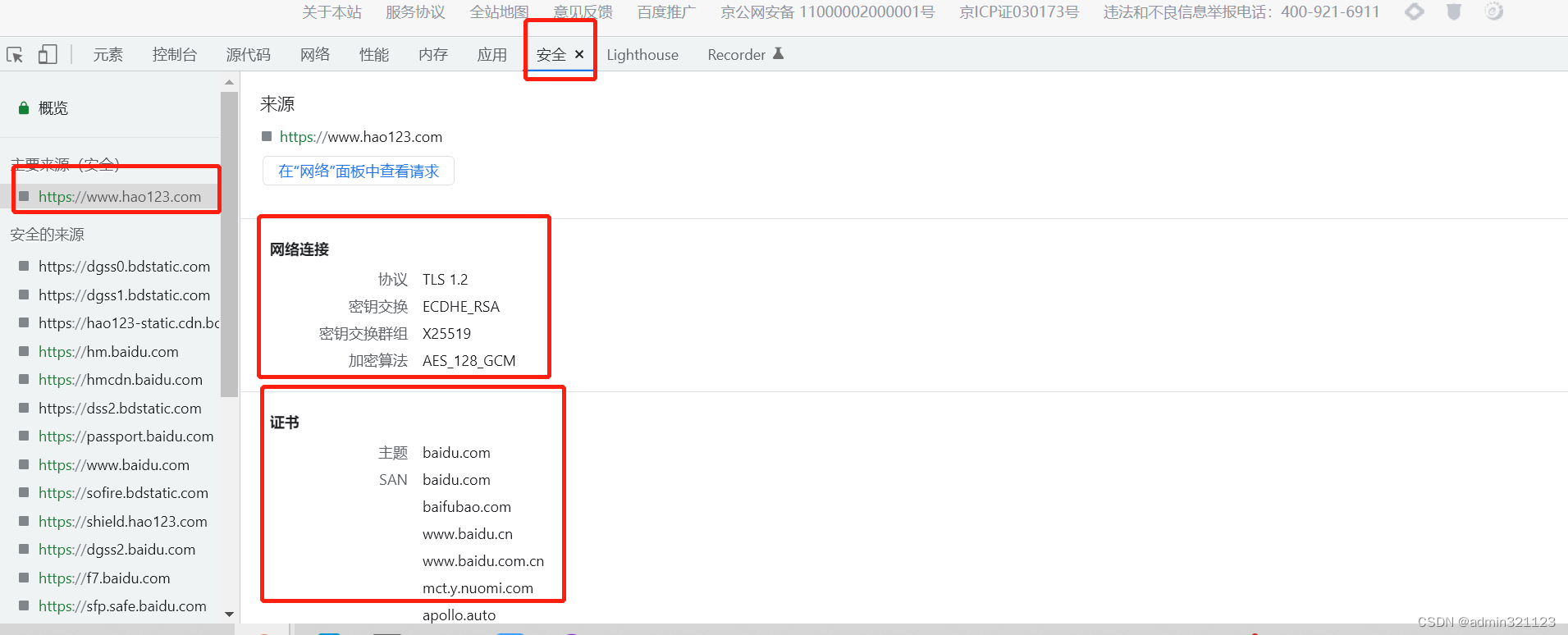

• 开发者工具的 Security 菜单，查看更为详细的TLS 信息

3.2.2 Tcpdump && Wireshark 全面查看TLS 细节

关于 TLS 握手、密钥交换、密文传输等方面的排查，还是需要用 tcpdump 和 Wireshark 来做

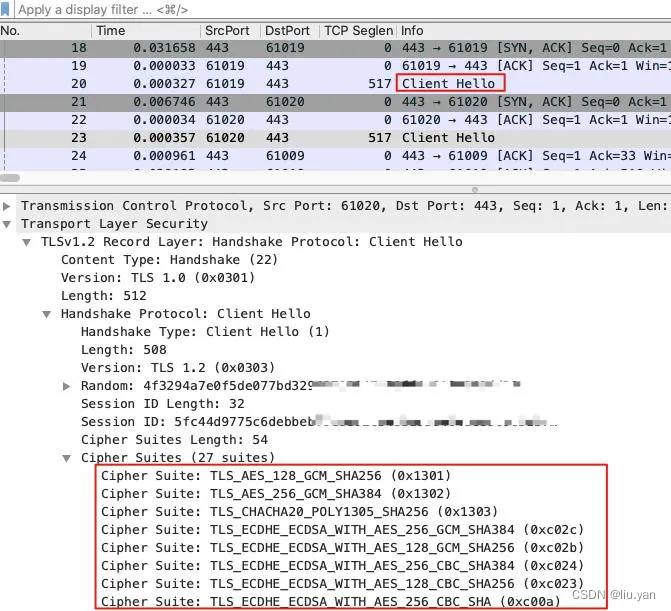

比如，我们可以直接看到 TLS 握手阶段里，双方协商过程中各自展示的 Cipher suite，而在开发者工具里，我们只能看到协商完成后的选择。

3.3 传输层~重中之重

3.3.1 路径可达性测试（测试TCP握手）

我们有 telnet、nc 这两个常规工具。比如 telnet，nc，wget：

• telnet

root@juzi:~# telnet www.baidu.com 443
Trying 103.235.46.40...
Connected to www.wshifen.com.
Escape character is '^]'.

• nc

root@juzi:~# nc -w 2 -zv www.baidu.com 443
Connection to www.baidu.com (180.101.49.14) 443 port [tcp/https] succeeded!

• wget

# 这个适合内网之中没有工具的情况下使用，会下载网站的主页
root@juzi:~# wget www.baidu.com 443
--2022-11-26 19:21:40--  http://www.baidu.com/
Resolving www.baidu.com (www.baidu.com)... 180.101.49.13, 180.101.49.14
Connecting to www.baidu.com (www.baidu.com)|180.101.49.13|:80... connected.
HTTP request sent, awaiting response... 200 OK
Length: 2381 (2.3K) [text/html]
Saving to: ‘index.html’

index.html                                   100%[=============================================================================================>]   2.33K  --.-KB/s    in 0s

2022-11-26 19:21:41 (542 MB/s) - ‘index.html’ saved [2381/2381]

--2022-11-26 19:21:41--  http://443/
Resolving 443 (443)... 0.0.1.187
Connecting to 443 (443)|0.0.1.187|:80...

3.3.2 查看当前连接状况

• netstat
  Netstat 命令详解

#命令安装
yum install -y net-tools
root@juzi:~# netstat -ant
Active Internet connections (servers and established)
Proto Recv-Q Send-Q Local Address           Foreign Address         State
tcp        0      0 127.0.0.1:42269         0.0.0.0:*               LISTEN
tcp        0      0 127.0.0.1:6010          0.0.0.0:*               LISTEN
tcp        0      0 127.0.0.53:53           0.0.0.0:*               LISTEN
tcp        0      0 0.0.0.0:22              0.0.0.0:*               LISTEN
tcp        0      0 127.0.0.1:631           0.0.0.0:*               LISTEN
tcp        0     96 192.168.221.130:22      192.168.221.1:52052     ESTABLISHED
tcp6       0      0 ::1:6010                :::*                    LISTEN
tcp6       0      0 :::22                   :::*                    LISTEN
tcp6       0      0 ::1:631                 :::*                    LISTEN

3.3.3 查看当前传输速率

• iftop

#命令安装
yum install -y epel-release && yum install -y iftop

iftop 参考链接

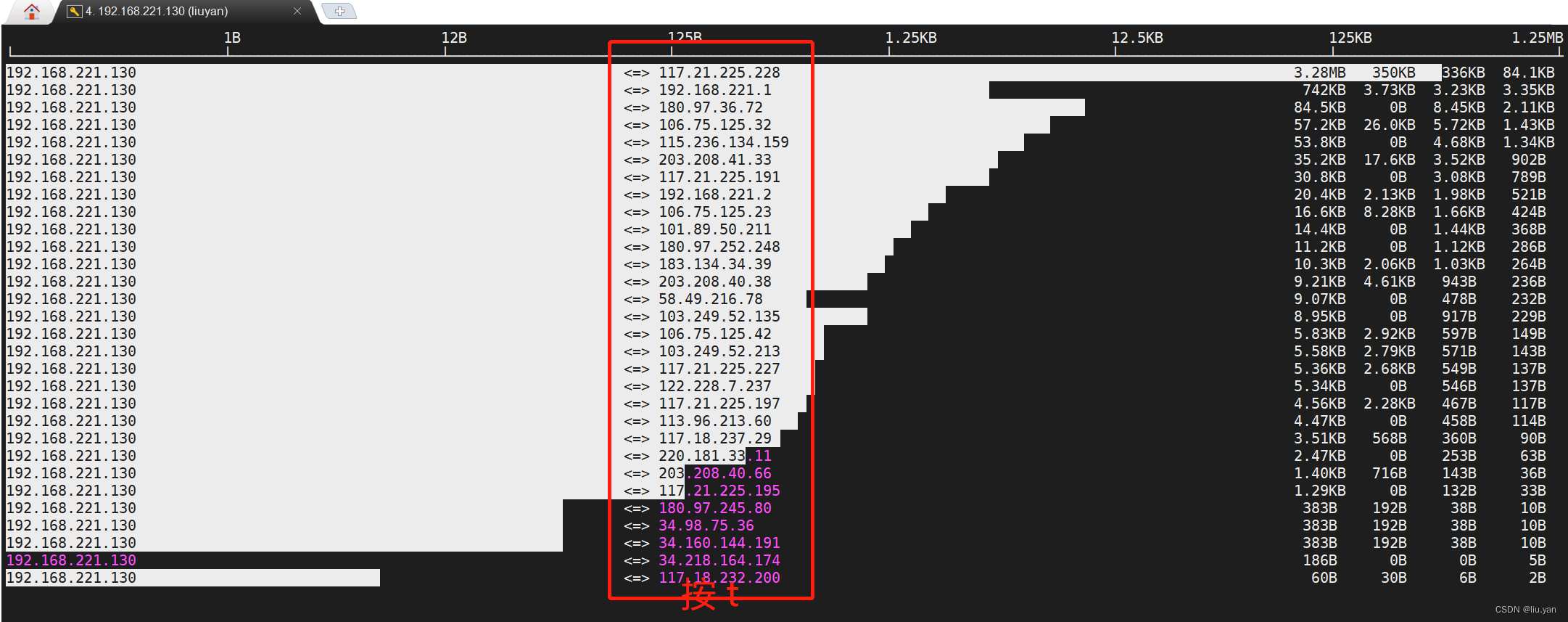

通过找出最费流量的 IP 和端口号这一具体实例，来演示 iftop 强大的功能。

$ iftop -i ens33 -nNB -m 10M
按下 L 参数直接显示进度条，方便人类阅读。
按下 T 显示总量
按下 3，根据最近 40s 统计排序
按下 t，发送和接受合成一行
多按几次 B，查看最近 2s、10s、40s 的统计

3.3.4 查看丢包和乱序等的统计

用 netstat 除了可以获取实时连接状况，还可以获取历史统计信息。比如，你怀疑一台机器的网络很不稳定，除了用 ping 做简单的测试，你还可以用 netstat -s 来获取更加详细的统计信息。比如，其中的 TCP 丢包和乱序计数值，就能帮助你判断传输层的状况。

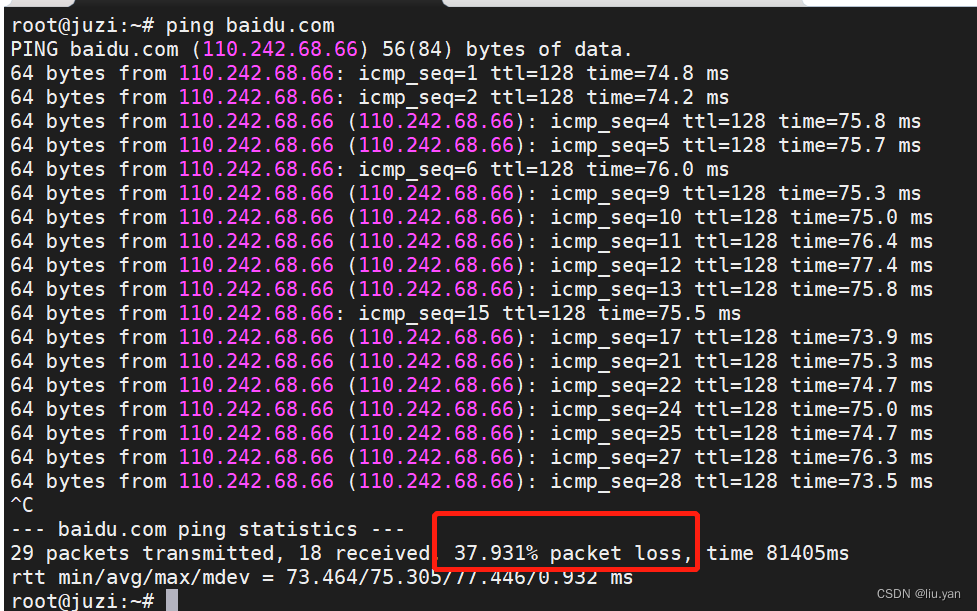

• ping 查看丢包

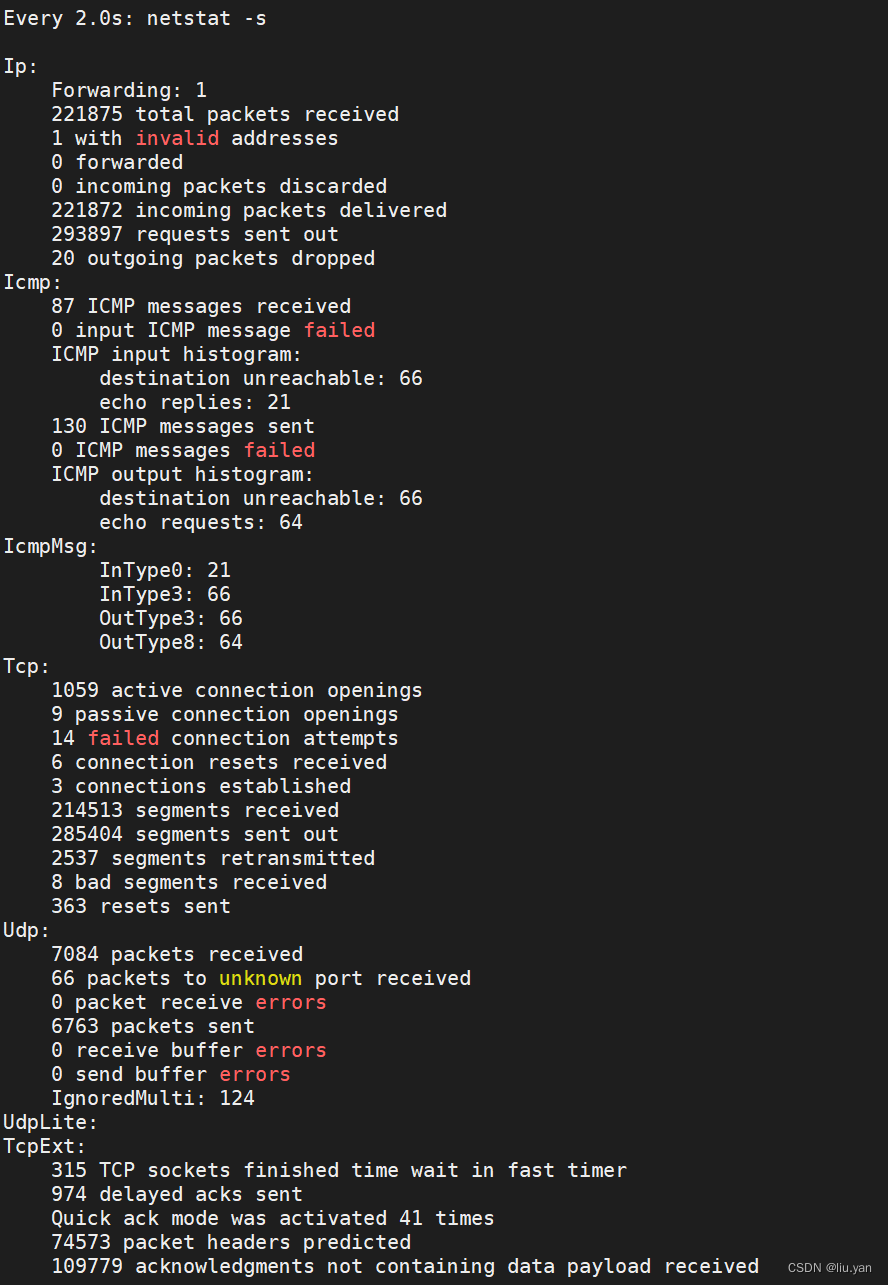

• netstat -s 查看

watch --diff netstat -s
#这个命令会把发生变化的数值进行高亮，方便我们查看

netstat -s 各项参数意义
参数较多，如果仅仅查丢包率，建议使用ping

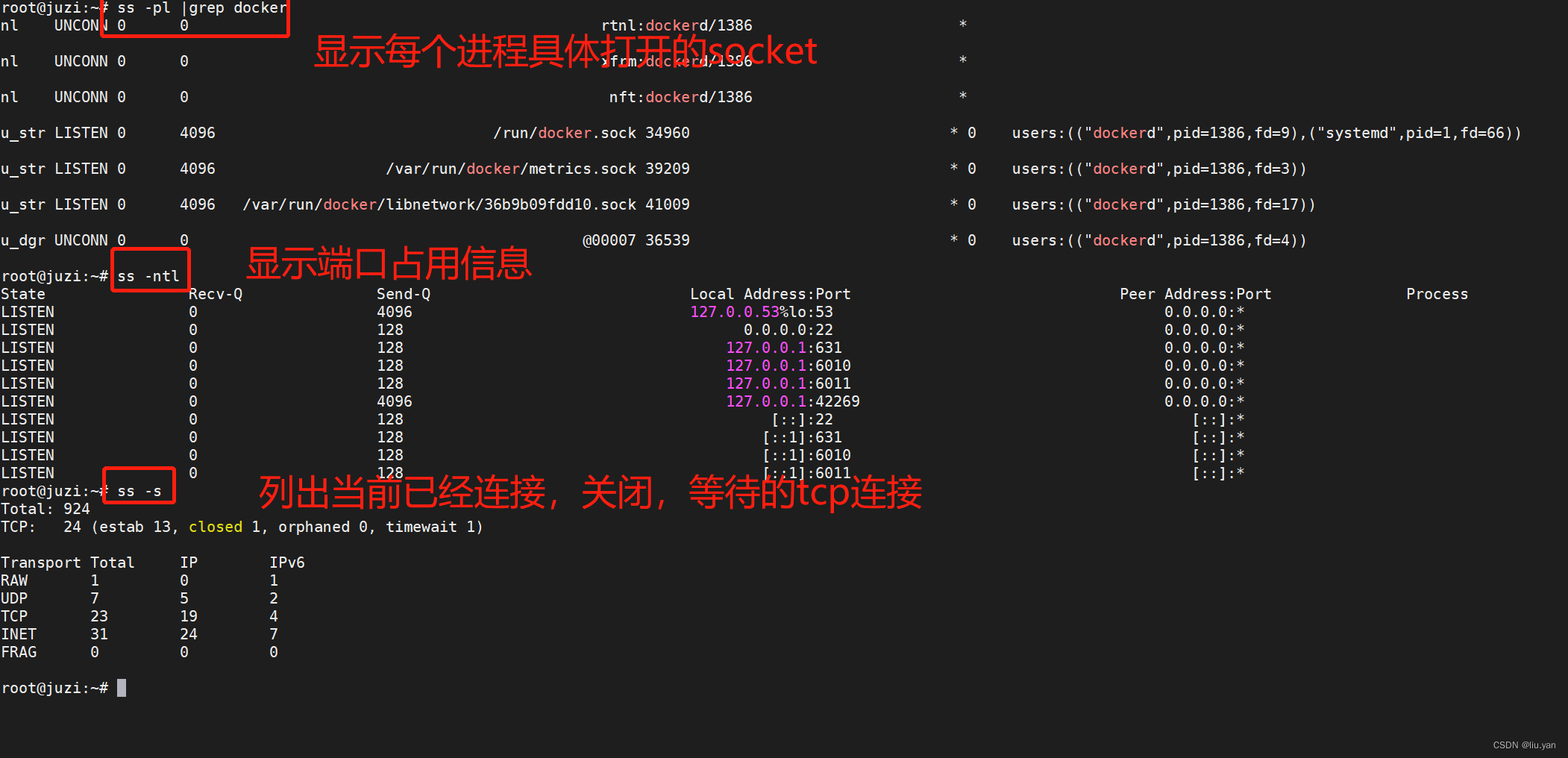

• ss
  ss 参考链接


3.3.5 Linux中TC规则模拟丢包、延时（波动）、乱序工具

参考链接

3.4 网络层

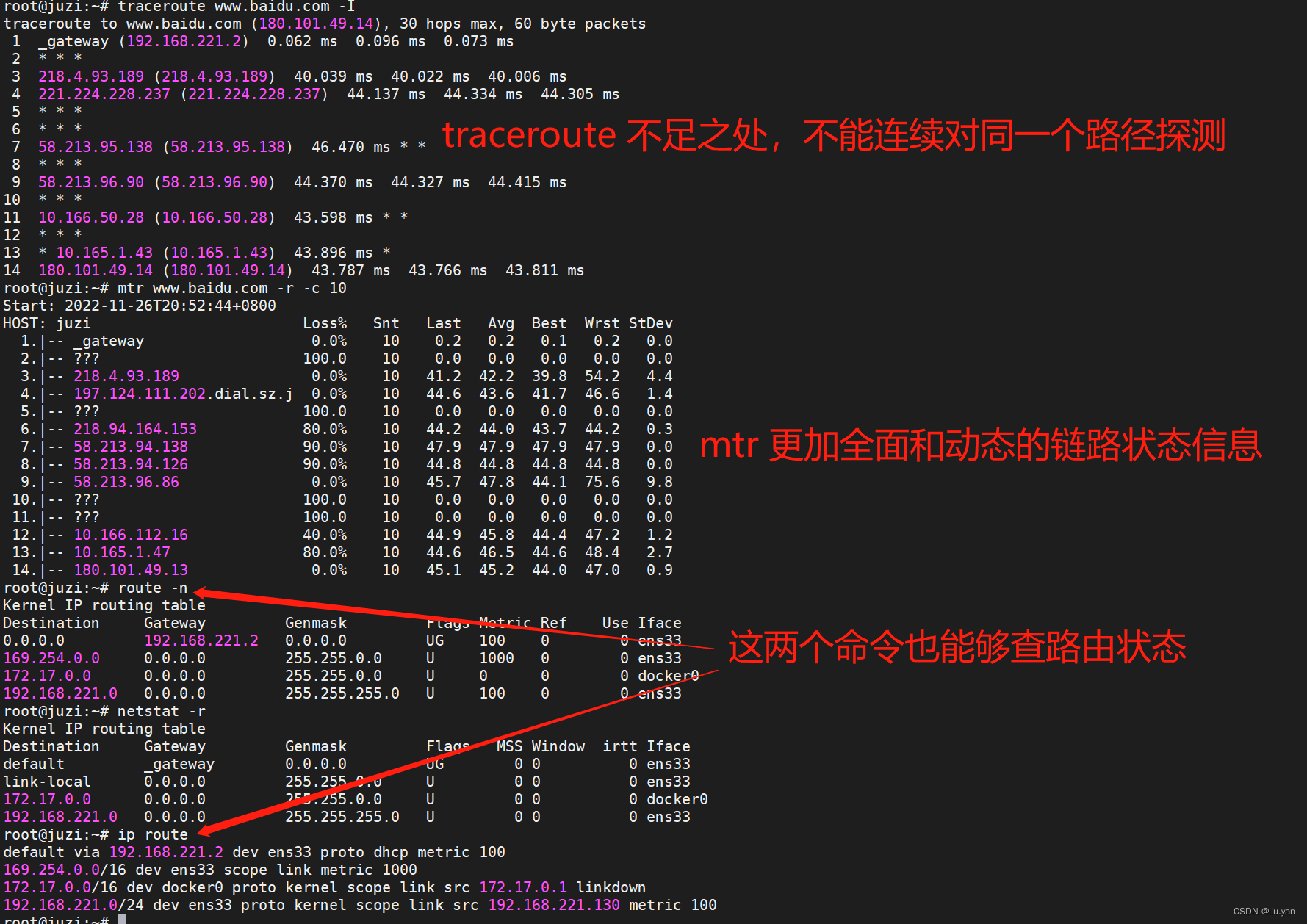

在这一层，除了可以直接用 ping 这个非常简便的工具以外，你还应该掌握另外两个命令，它们能提供更为强大的排查能力，它们就是 traceroute 和 mtr。

#安装
apt-get install traceroute
traceroute 也有一个明显的不足：它不能对这个路径做连续多次的探测。
mtr 来获取更加全面和动态的链路状态信息了。
route 查看路由表
netstat -r 也可查看路由表

3.5 数据链路层和物理层

这一层离应用层已经很远了，一般来说是专职的网络团队在负责。如果这一层有问题，就会直接体现在网络层表现上面，比如 IP 会有丢包和延迟等现象，然后会引发传输层异常（如丢包、乱序、重传等）。所以，一个稳定的数据链路层乃至物理层，是网络可靠性的基石。

想查看这两层的状况，可以用 ethtool 这个工具

它的原理，是网卡驱动会到内核中注册 ethtool 回调函数，然后我们用 ethtool 命令就可以查看这些信息了。由于信息是由网卡驱动提供的，所以十分“接地气”。

如果你在传输层和网络层的排查工具上，已经看到明确的链路不稳定的信息，那就直接找网络团队去处理吧。
ethtool 参考链接

sudo apt install -y ethtool
root@juzi:~# ethtool -S ens33
NIC statistics:
     rx_packets: 354294
     tx_packets: 307035
     rx_bytes: 306349191
     tx_bytes: 90769830
     rx_broadcast: 0
     tx_broadcast: 0
     rx_multicast: 0
     tx_multicast: 0
     rx_errors: 0
     tx_errors: 0
     tx_dropped: 0
     multicast: 0
     collisions: 0
     rx_length_errors: 0
     rx_over_errors: 0
     rx_crc_errors: 0
     rx_frame_errors: 0
     rx_no_buffer_count: 0
     rx_missed_errors: 0
     tx_aborted_errors: 0
     tx_carrier_errors: 0
     tx_fifo_errors: 0
     tx_heartbeat_errors: 0
     tx_window_errors: 0
     tx_abort_late_coll: 0
     tx_deferred_ok: 0
     tx_single_coll_ok: 0
     tx_multi_coll_ok: 0
     tx_timeout_count: 0
     tx_restart_queue: 0
     rx_long_length_errors: 0
     rx_short_length_errors: 0
     rx_align_errors: 0
     tx_tcp_seg_good: 674
     tx_tcp_seg_failed: 0
     rx_flow_control_xon: 0
     rx_flow_control_xoff: 0
     tx_flow_control_xon: 0
     tx_flow_control_xoff: 0
     rx_long_byte_count: 306349191
     rx_csum_offload_good: 353010
     rx_csum_offload_errors: 0
     alloc_rx_buff_failed: 0
     tx_smbus: 0
     rx_smbus: 0
     dropped_smbus: 0

3.6 七层排查总结

4. 思考的问题

4.1 有时候运行 telnet 后命令就挂起，没有响应了，这说明了什么问题呢？

telnet 的握手SYN 包发出去，但对端一直没有回复SYN+ACK，导致telnet的connect（）无法成功返回，造成挂起.
这个需要抓包去查看：

1. 客户端抓包中有发出SYN，但在服务端抓包中没收到SYN，一般是客户端去往服务端的问题，检查这个方向上的网络设备；虚拟化情况下，也可能是客户端或者服务端VM/pod所在的hypervisor上的virtual switch等环节做了“手脚”，这些也在广义的网络设备范畴内，也要查；
2. 在服务端抓包中，发现SYN包进来了，但服务端没回SYN+ACK，那就检查本地是否有拦截（比如iptables）、端口监听是否正常、系统资源是否正常、应用的网络部分的代码是否正常、应用层的network syscall的返回是否正常；
3. 在服务端抓包中，发现SYN包进来了，自己也回了SYN+ACK，但客户端抓包中没收到SYN+ACK，推进方法跟1类似。

在1的服务端的入方向，tcpdump抓包发生在iptables规则起作用之前，所以如果SYN/SYN+ACK已经来了，tcpdump就能看到SYN，但iptables接着做拦截的话，这个连接也还是无法建立（跟网络上丢失的效果一致），这时候虽然见着了SYN但协议栈没回复SYN+ACK，却并不是协议栈的问题（而是iptables拦截导致）。这个分析也适用于3的客户端入方向。
可能没有涵盖所有情况，先想到这些：） 防火墙的话，会引起1和3，当然防火墙也会引起别的问题,后面继续学习

“挂起”就是程序暂时没有响应，既不前进（成功）也不后退（报错失败）。telnet如果握手成功，是会进入正常提示符的，而挂起则不会，也意味着连接不成功（持续等待服务端的回应）

4.2 traceroute 默认是用 UDP 来做探测的，那这个又是基于什么原理呢？通和不通，我们会收到怎样的回复？

不太懂这个问题，有会的同学可以讨论下

下面是看别人的答案
traceroute UDP探测时，使用一个大于30000的端口号，服务器在收到这个数据包的时候会返回一个端口不可达的ICMP错误信息，客户端通过判断收到的错误信息是TTL超时，还是端口不可达来判断数据包是否到达目标主机。如收到超时则表示未得到对端主机应答，属于不通，收到端口不可达，则得到了对端主机的错误应答，属于通过

5. 手机端抓包工具-stream

推荐链接
