一、戴维南 和 诺顿 物理量

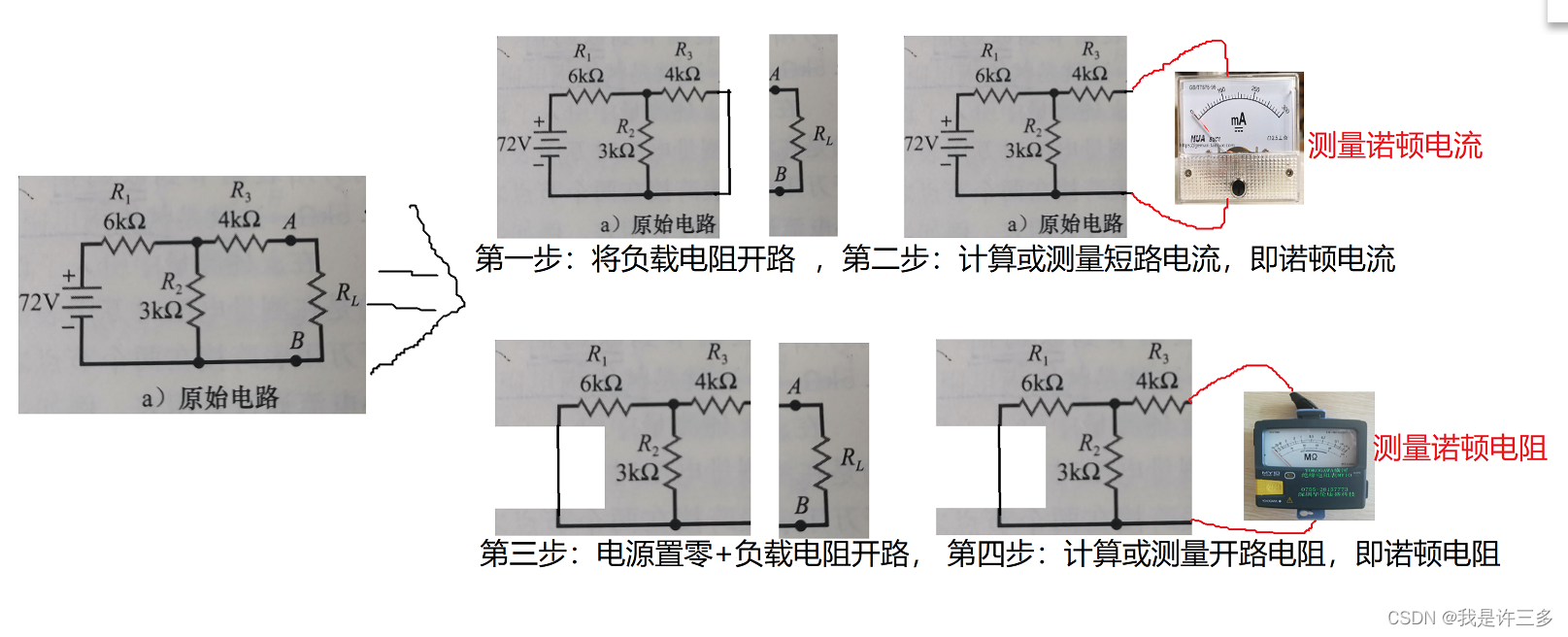

过程	戴维南等效	诺顿等效
步骤 l	将负载电阻开路	将负载电阻短路
步骤 2	计算或测量开路电 压， 即戴维南电压	计算或测量短路电流，即诺顿电流
步骤 3	将电压源短路，电流源开路	将电压源短路，电流源开路，同时负载电阻开路
步骤 4	计算或测量开路电阻 ， 即戴维南电阻	计算或测量开路电阻，即诺顿电阻

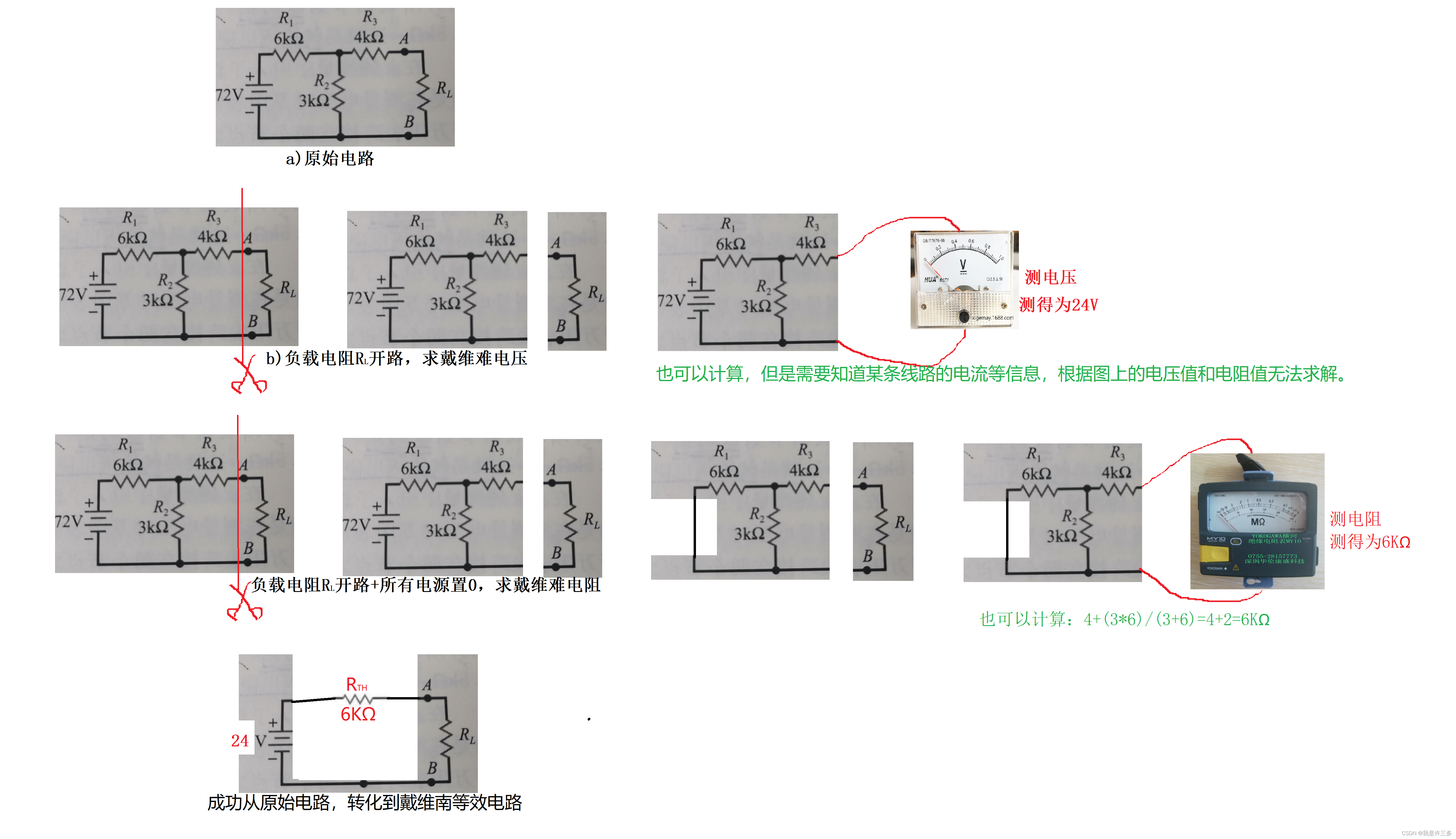

1、戴维南定理：

2、诺顿定理：

二、二极管和三极管

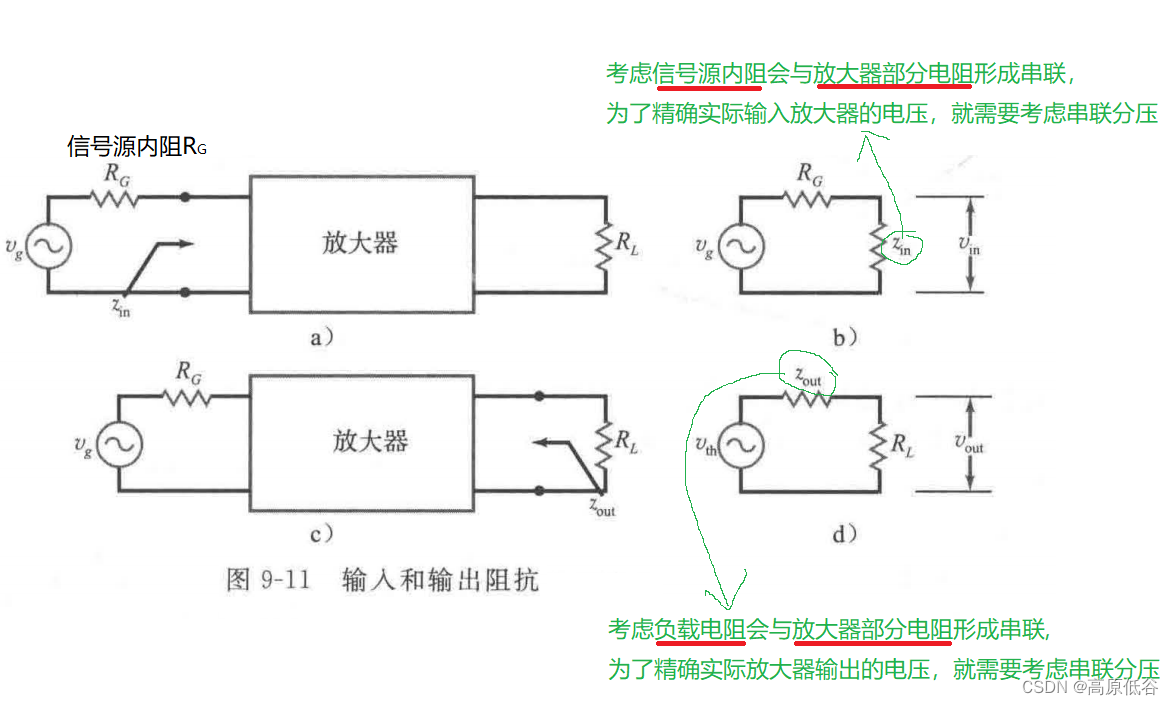

0、输入输出阻抗

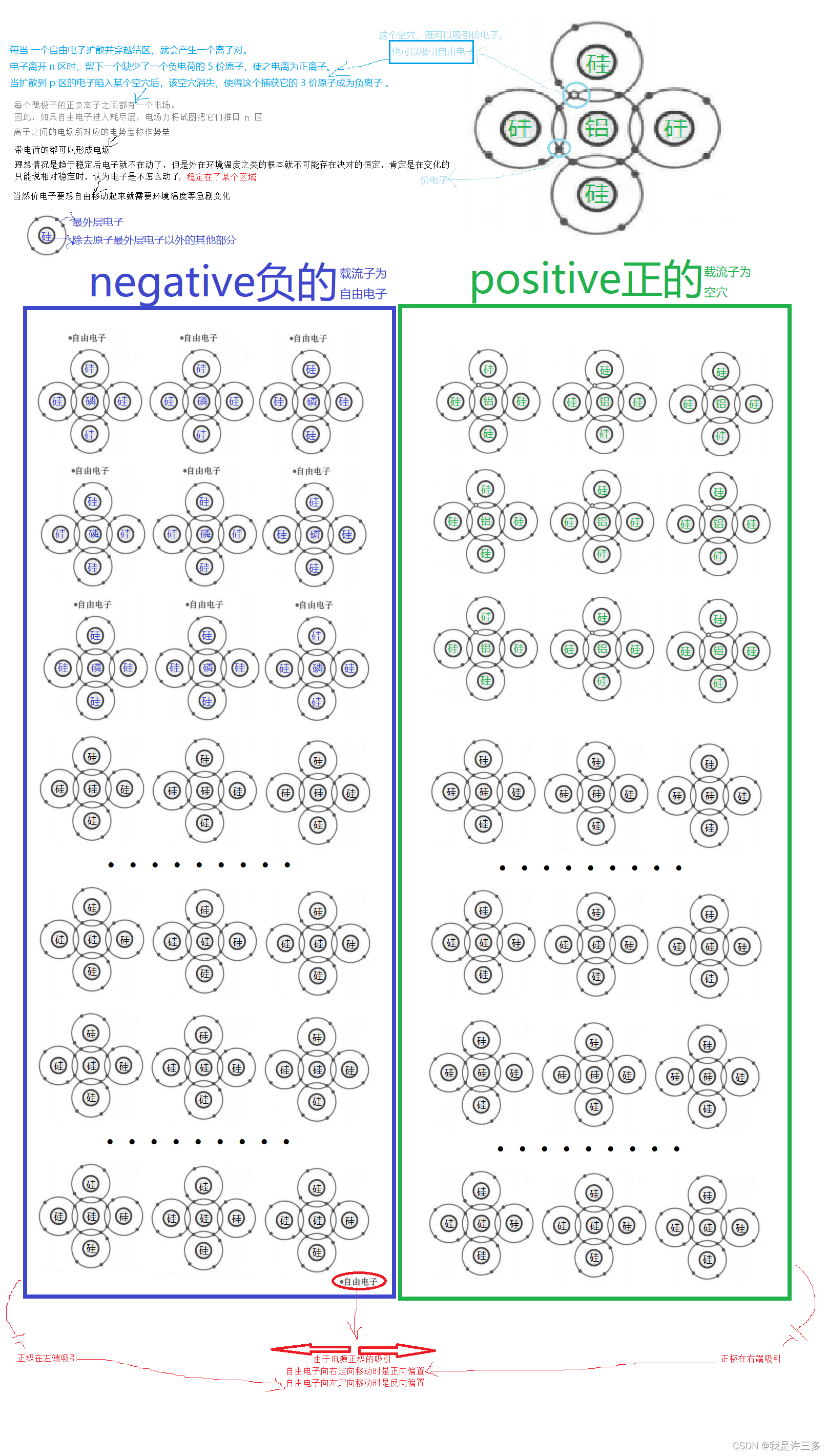

1、PN结

每块半导体材料都是电中性的，因为正号数量和负号数量相等 。

由热激发产生的自由电子所形成的反向电流称为饱和电流

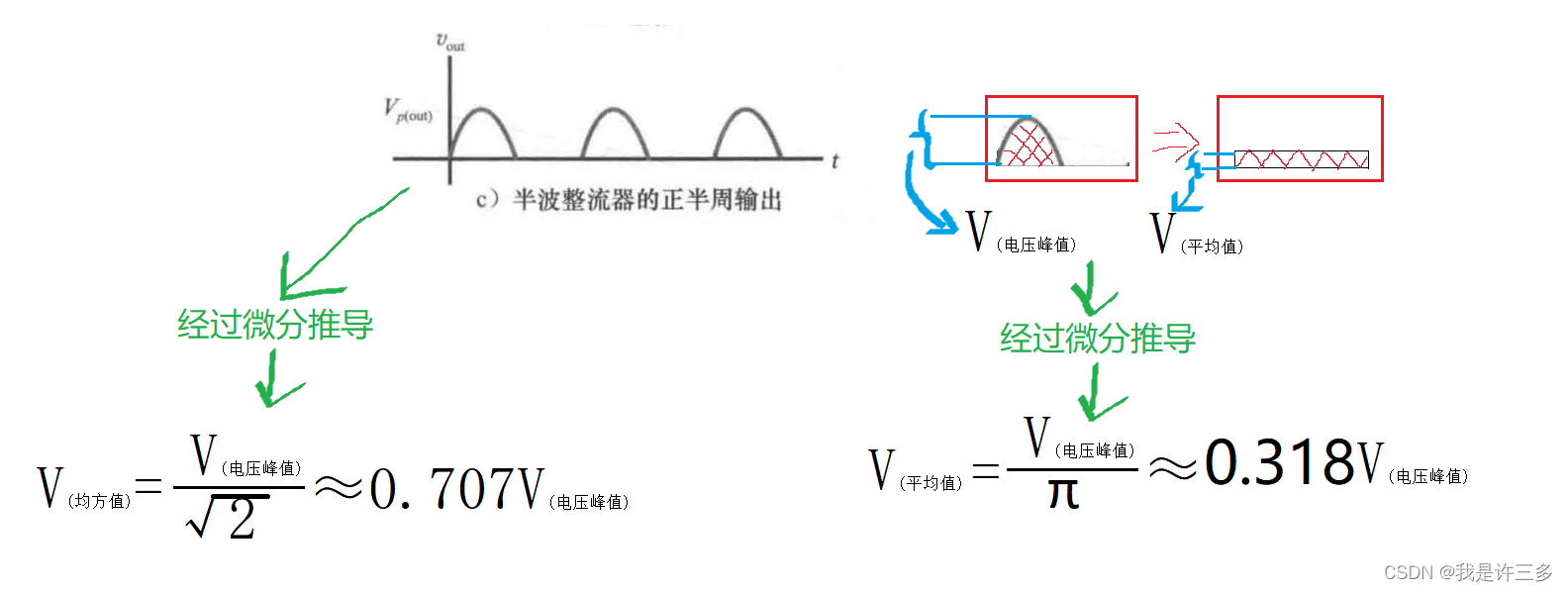

2、电压峰值与均方值，电压峰值与平均值

1、
有 1、2、3、4、5这组样本，
其平均数为（1+2+3+4+5）/ 5 = 3
其均方值为（1² + 2² + 3² + 4² + 5²）/ 5 = (1+4+9+16+25) / 5= 11

2、

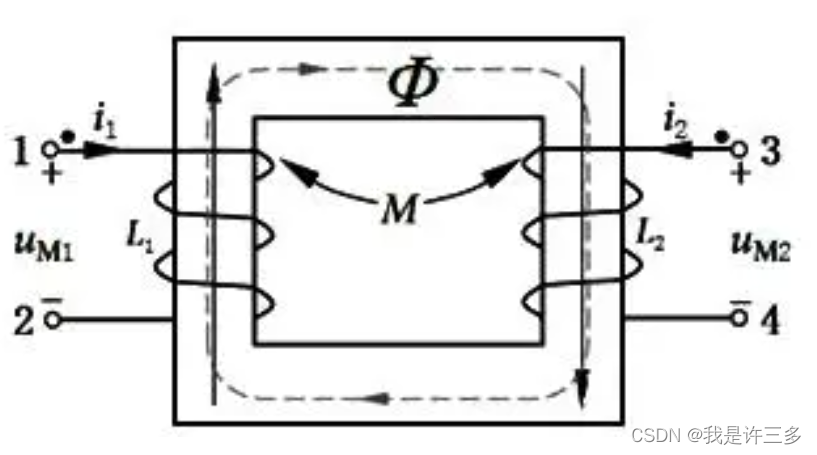

3、变压器的同名端与异名端

同名端具体指的是：当两个互感线圈通入电流，所产生的磁通方向相同时，两个线圈的电流流入端称为同名端(又称同极性端)，反之为异名端。

如上图的两个线圈：
左边线圈的电流是从1端流入，右边线圈的电流是从3端流入，两线圈产生的磁通方向是一致的(相助)，
则1端和3端为同名端，2端和4端为同名端，
1端和4端为异名端，2端和3端为异名端。

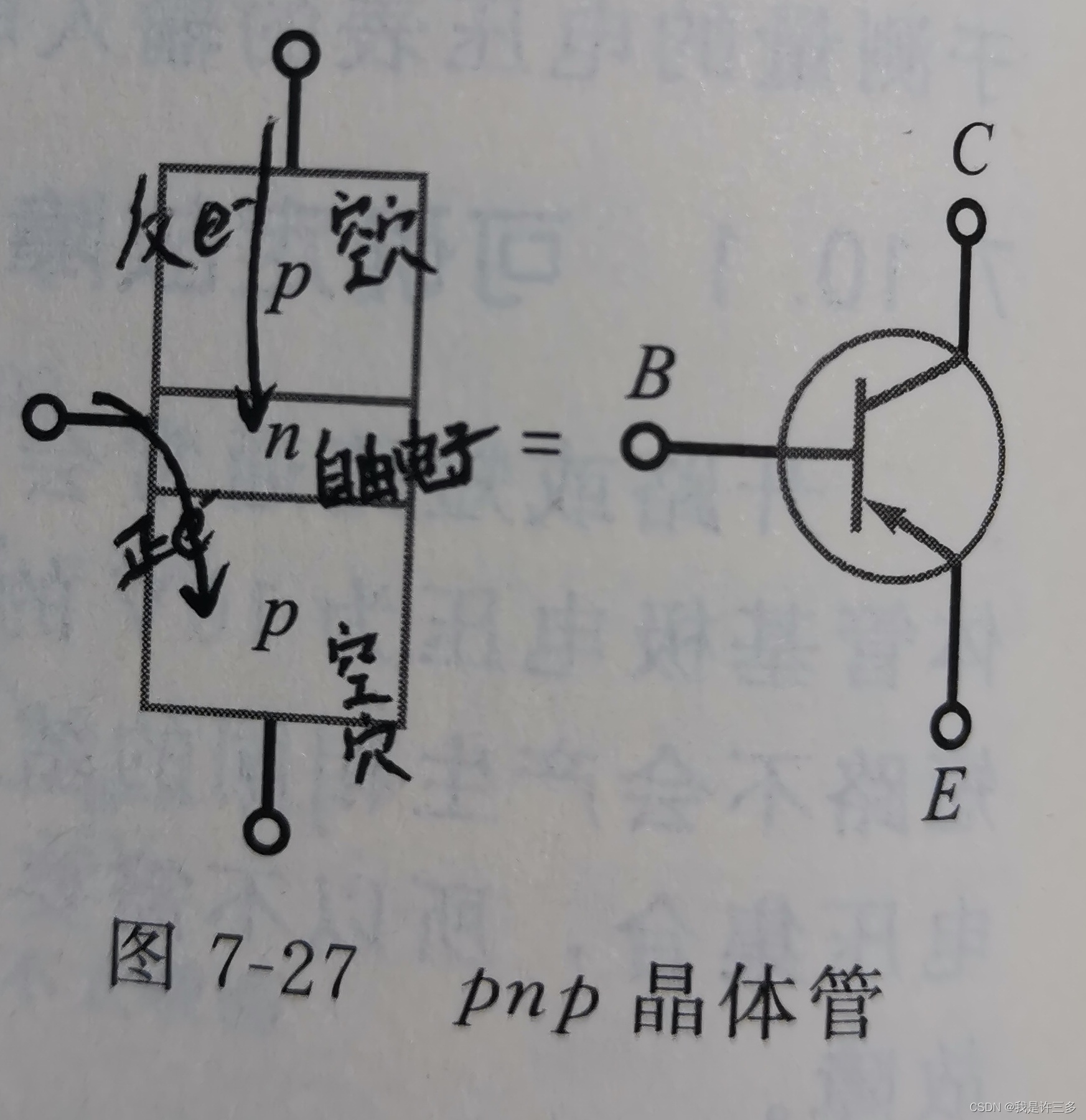

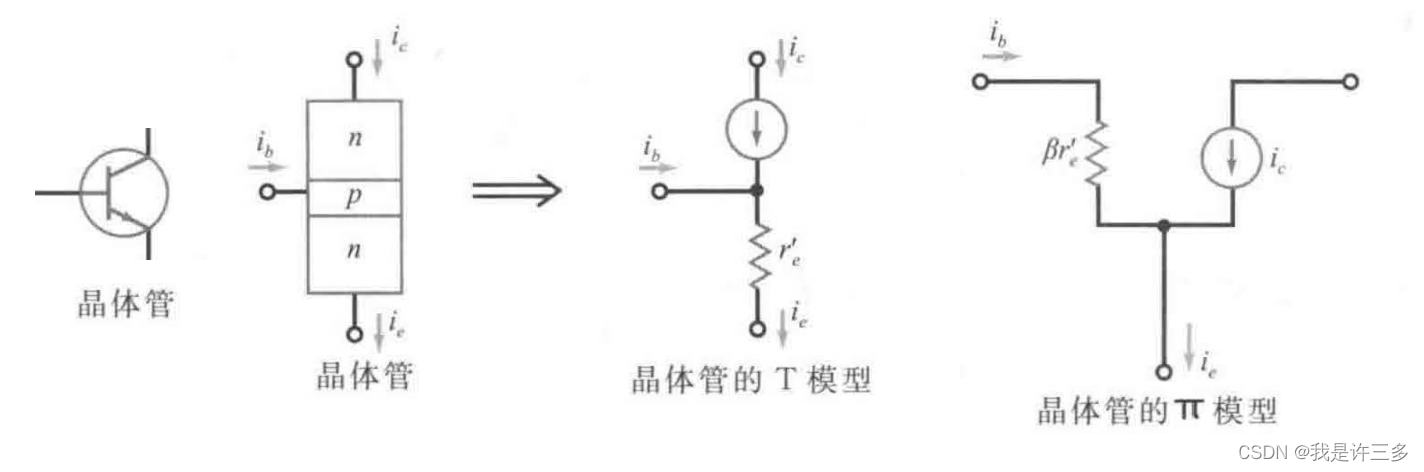

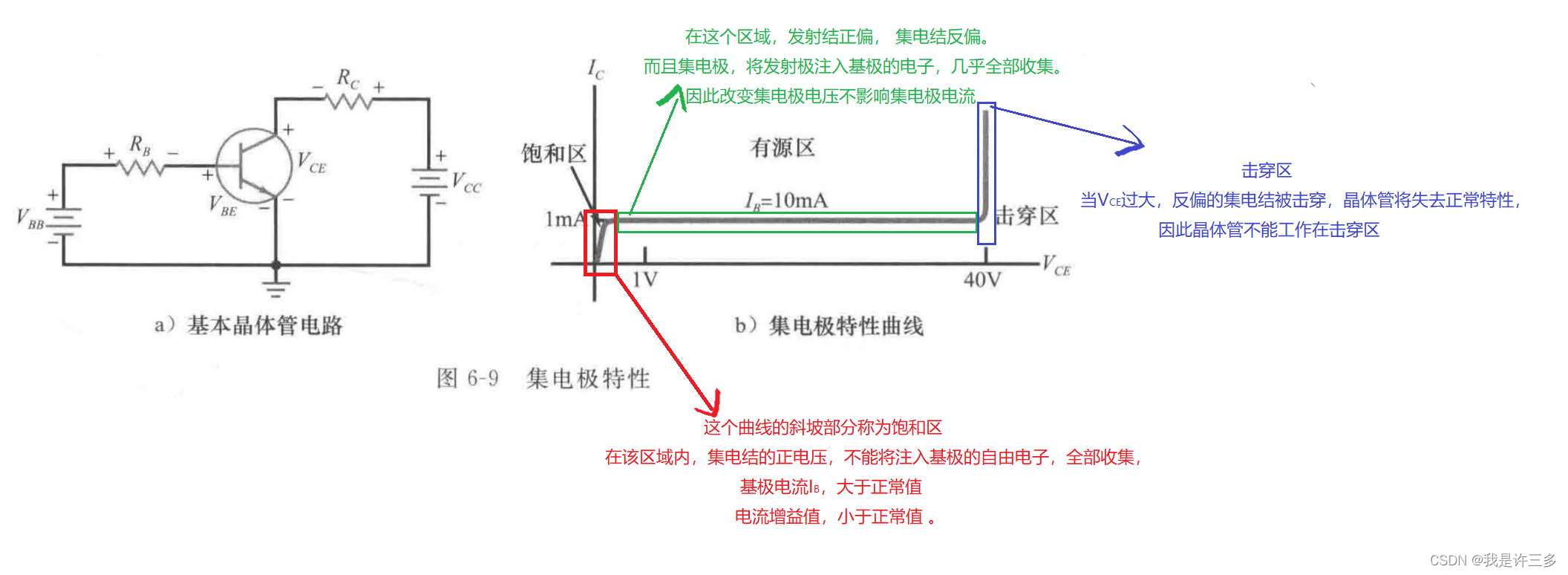

4、pnp型晶体，最核心思想，细节看书

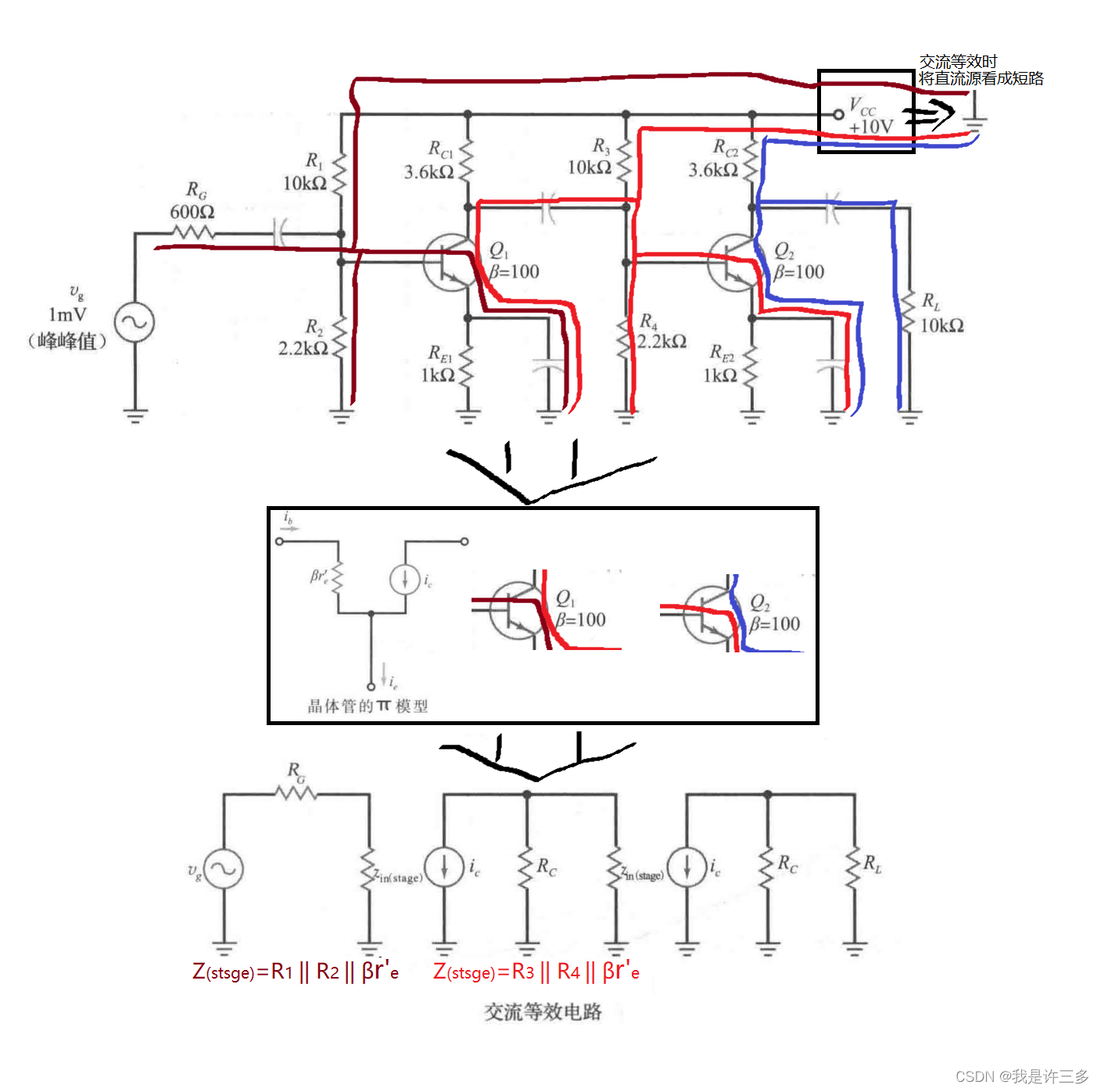

5、二级放大器

叠加定理来分析：对图中电路应用叠加定理，可以计算出每个电源单独作用的结果。
选取某一电源分析，此时另一个电源减小为 0 。
将直流电压源减小为0 即等效于短路 。 因此，在计算图中交流源的作用时，可以把直流电压源短路 。

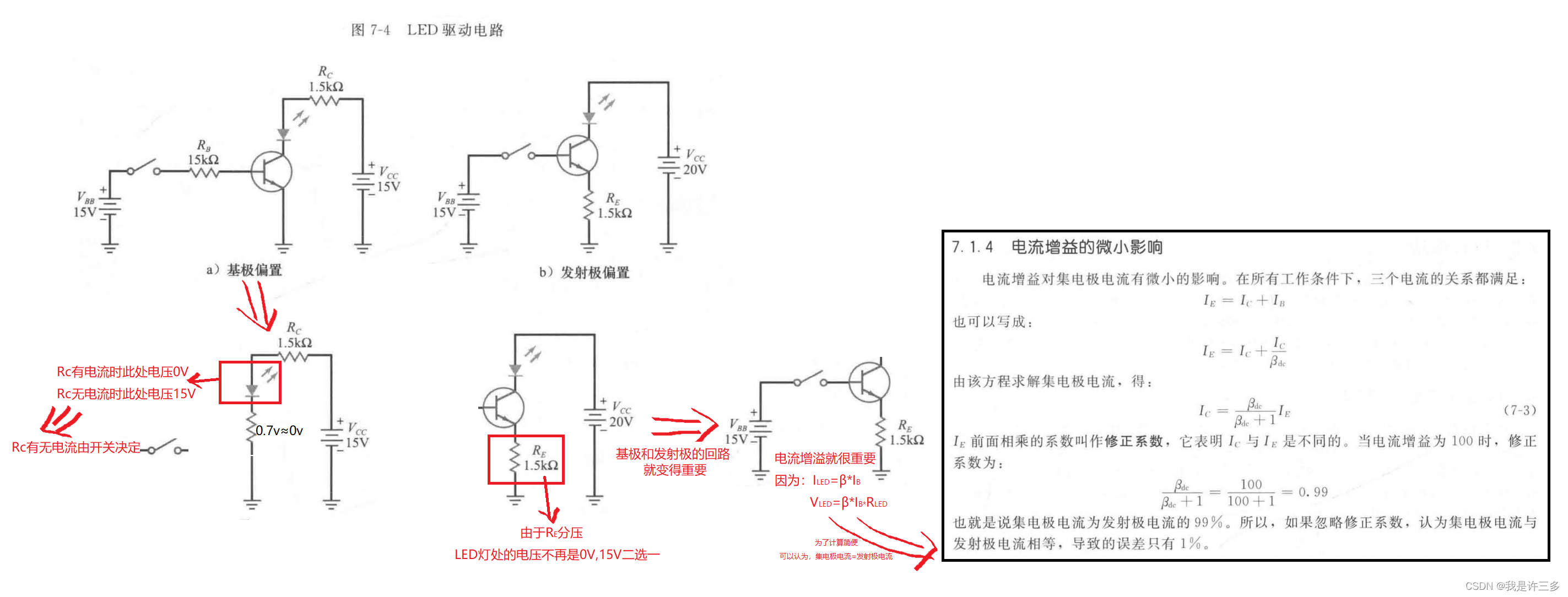

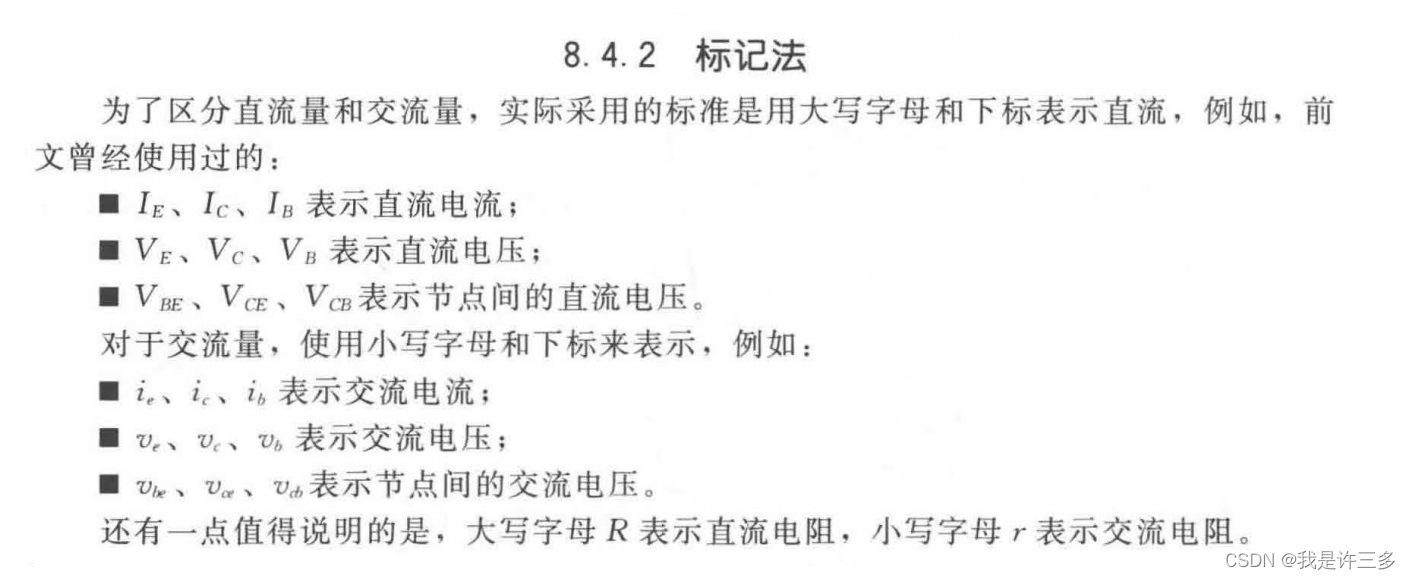

6、标记

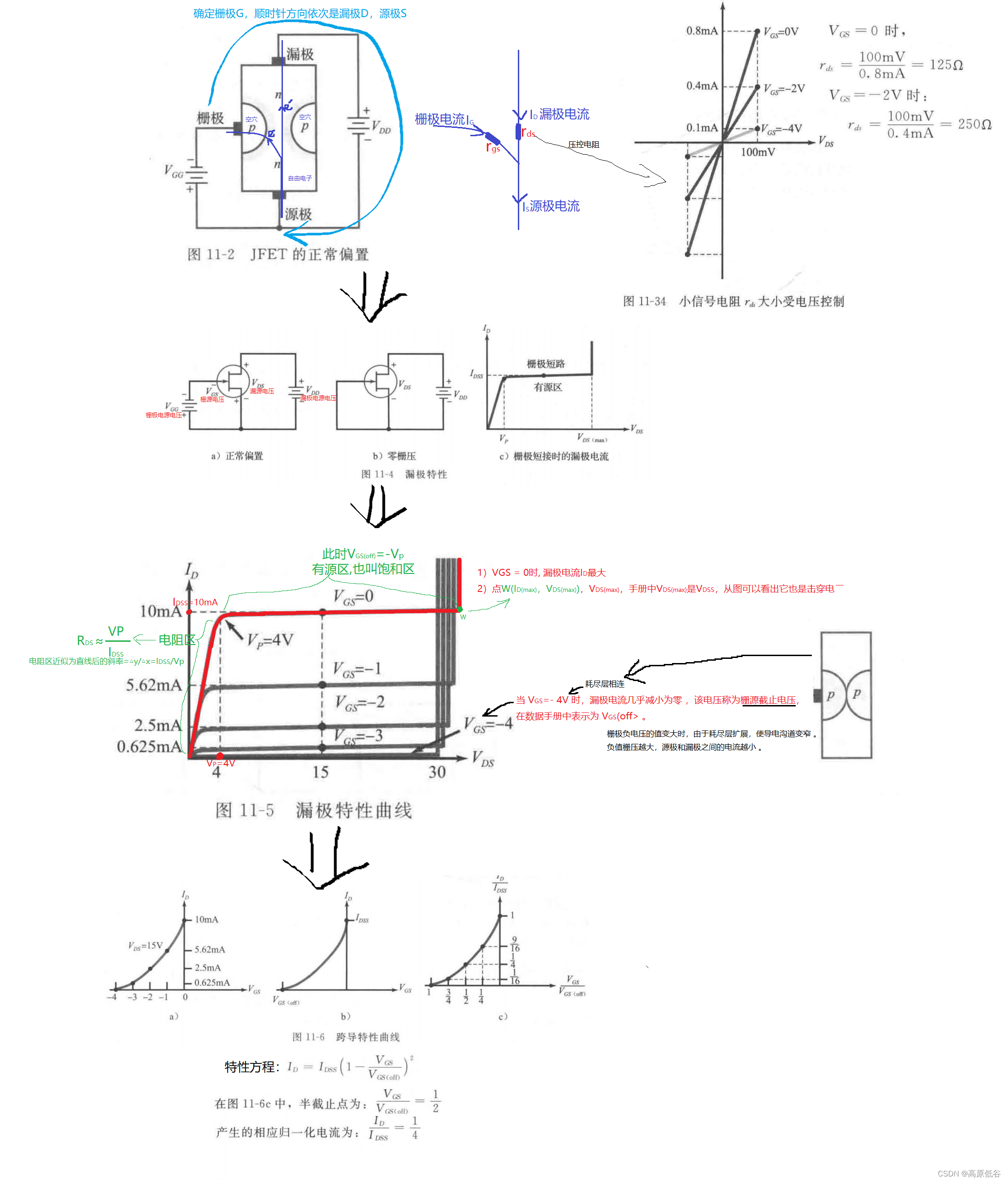

三、结型场效应晶体管

下面有几个图，不知道怎么来的，就当是测量描点画平滑曲线搞出来的。
可以发现，大多数情况，输入端都是相当于再给VGS赋值，从而改变ID、rds;
或者给VGS一个定值，改变VDS，从而改变ID
