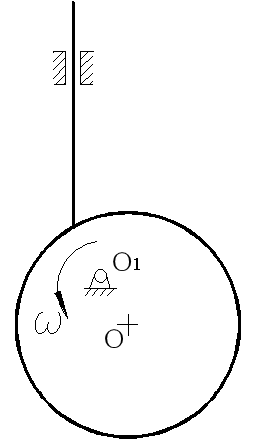

图示偏心直动尖端从动件盘形凸轮机构，凸轮的轮廓为圆形，圆心为O。
(1) 在图上作出凸轮的基圆、偏距圆；
（2）利用反转法原理，求凸轮从图示位置转过90°后，从动件的位移S和压力角
编辑
添加图片注释，不超过 140 字（可选）
；
编辑
添加图片注释，不超过 140 字（可选）
（3）在图上求出从动杆的行程h（即最大位移）。
说明：(1) 不必作文字说明，但必须保留作图线；
(2) 位移S、压力角
编辑
添加图片注释，不超过 140 字（可选）
和行程h只需在图上标出，不必度量出数值。
