个人理解nvme能提高存储性能，就像4G比3G快一样，电磁波还是光速，但协议变了，所以快了。rdma应用跑在用户态能减小存储时延，spdk在用户态实现nvme驱动，天然能和rdma结合，而且两者的队列能一一映射，能达到锦上添花的效果。坏处就是kernel upstream实现的nvme代码无法复用，网卡硬件得支持rdma，rdma的库很多，出了问题估计会有找不得北的感觉。

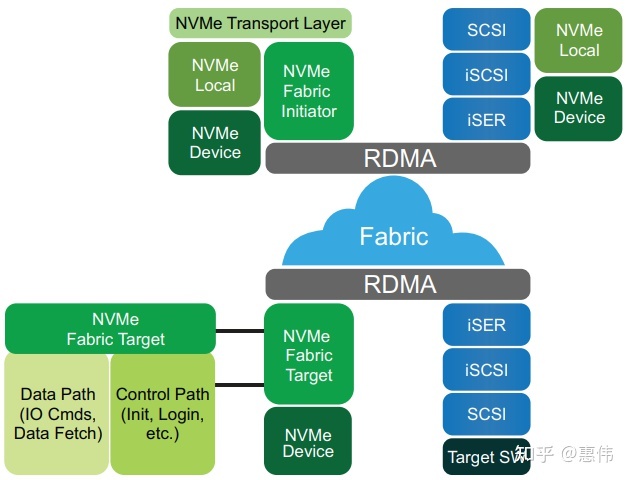

用mellanox connectx-5硬件做nvme-over-rdma offload，IO增强型企业级实例和裸金属不同部分在于前端(qemu模拟和DPU模拟的区别)，后端方案一样。存储组提供SPDK和ceph，SPDK提供rpc_server/iscsc target/nvme target，ceph提供真正的备份和落盘功能。虚拟化组也用SPDK，IO增强型企业级实例SPDK运行在物理机上，裸金属v3 SPDK运行在DPU上，SPDK作为nvme-over-rdma的initiator，同时要配置硬件offload。

目前虚拟化对接的是ceph，新架构虚拟化对接SPDK，SPDK后面才是ceph，这种架构和裸金属v2也统一，裸金属v2用了iscsi，新架构用nvme，裸金属v2 iscsi initiator运行在裸金属中，iscsi target运行在存储组的SPDK iSCSI target server，IO增强型企业级实例nvme initiator运行在虚拟化组的SPDK中，nvme-over-rdma target运行在存储组的SPDK target server中。

cinder

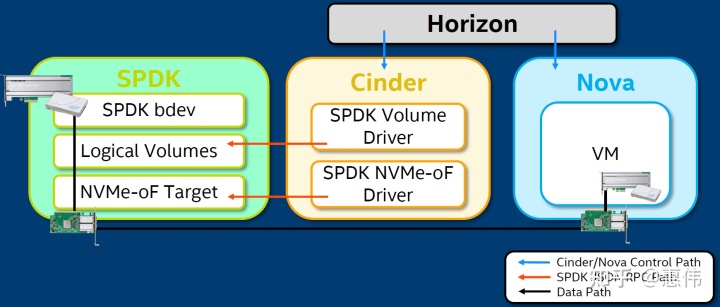

cinder通过SPDK driver连接存储组提供的SPDK rpc_server在SPDK上创建一个nvme-of target，计算节点上qemu+spdk真正去连接这个target。

https://docs.openstack.org/cinder/latest/configuration/block-storage/drivers/spdk-volume-driver.html

https://review.opendev.org/c/openstack/cinder/+/572759

https://review.opendev.org/c/openstack/cinder/+/564229

qemu

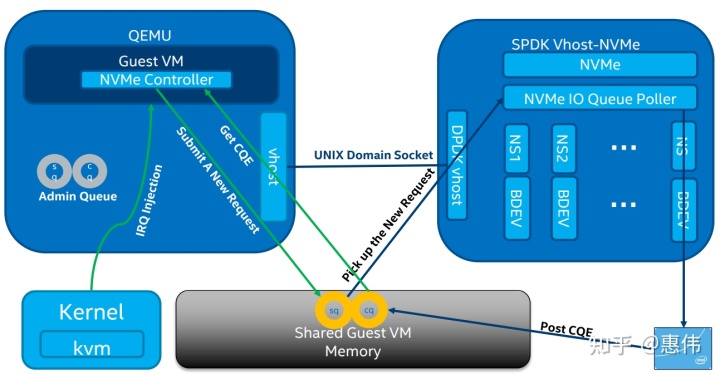

qemu模拟nvme，把nvme内存共享级SPDK进程，虚拟化组的SPDK轮询guest里driver的操作，作为nvme-of initiator把IO交给nvme-of target处理。

qemu需要这个patchhttps://review.gerrithub.io/c/spdk/qemu/+/406011/。

mellanox upstream kernel实现的nvme rdma tranport能配置offload，那么需要spdk中实现的rdma transport也能实现offload。

The SPDK NVMe-oF RDMA transport is implemented on top of the libibverbs and rdmacm libraries, which are packaged and available on most Linux distributions. It does not use a user-space RDMA driver stack through DPDK.

offload和硬件具体实现有关系，那么就会用到厂商自己的驱动，DPDK中也有厂商自己的驱动，难道nvme和rdma一个通用驱动就能驱动所有厂商的硬件？libibverbs和rdmacm又怎么配置硬件offload?

DPU

DPU前端是硬件+SNAP模拟nvme，后端还是SPDK，同理SPDK作为nvme initiator对接存储组提供的nvme target，同时配置硬件实现offload功能。

理论上SPDK也可以用librbd直接对接ceph，但DPU卡SPDK没有编译进librbd的功能，SPDK是集成进SNAP的，要编译SPDK得重新编译SNAP，没有SNAP代码。

ceph

由存储组开发这部分功能，后端spdk用librbd bdev是否影响性能和时延？如果不用ceph，只用spdk怎么实现备份？

开发和部署

网络部分完全利用裸金属DPU方案。

存储部分qemu和SPDK用到大页内存，SPDK还需要独点cpu用轮询，需要确认openstack S版本是否能支持大页内存和vhost-nvme配置，nova-compute还需要从cinder获取volume信息，配置SPDK initiator。

参考

https://www.mellanox.com/files/doc-2020/pb-connectx-5-en-card.pdf

https://qemu.readthedocs.io/en/latest/system/devices/nvme.html

https://events19.linuxfoundation.cn/wp-content/uploads/2017/11/Accelerating-NVMe-I_Os-in-Virtual-Machine-via-SPDK-vhost_Ziye-Yang-_-Changpeng-Liu.pdf

https://oenhan.com/qemu-spdk-vhost-user-nvme
