实现在QLabel显示的影像上画图形，并和影像同步放大缩小

关于影像在QLabel的显示，如何随鼠标滚轮实现放大缩小，可以参考我的上一篇博客
QT学习笔记（三）——vs2019+Qt实现打开影像并以鼠标为中心用滚轮控制图片缩放
本篇博客接着这个继续实现如何在QLabel打开的图像上画一个形状（以矩形为例），并且能让这个图形和影像一起随鼠标滚轮放大缩小。

1.首先新建一个myLabel类，重写myLabel的paintEvent方法。

这个方法的目的是保证你能在这个myLabel类生成的对象中画图并显示

//myLabel.h
#include <qlabel.h>
#include <QPainter>
#include <QPoint>
#include <QColor>
#include <QPen>
#include <QDebug>
class myLabel :
    public QLabel
{
    Q_OBJECT
public:
    myLabel(QWidget* parent = nullptr);
    //~myLabel();
    //重写绘制事件
    virtual void paintEvent(QPaintEvent* event) override;
    void DrawRangle(int x, int y, int w, int h);

    int x;
    int y;
    int w;
    int h;
};

//myLabel.cpp
#include "myLabel.h"

myLabel::myLabel(QWidget *parent):QLabel(parent) {}

void myLabel::DrawRangle(int xx, int yy, int hh, int ww)
{
    x = xx;
    y = yy;
    w = ww;
    h = hh;

    update();
}
//重写绘制事件
void myLabel::paintEvent(QPaintEvent* event)
{
    QLabel::paintEvent(event);//必须有，才能让背景图片显示出来
    QPainter painter(this);
    QPen pen;
    pen.setColor(Qt::blue);
    pen.setWidth(5);
    painter.setPen(pen);
    painter.drawRect(QRect(x, y, w, h));
    painter.end();
}

2.然后在tstQt中将myLabel.h头文件包含进去，并加入新的成员变量（矩形框）

并在tstQt类中将之前定义的imgLabel的变量类型从QLabel改为自己定义的myLabel,即在tstQt.h中

 myLabel* imgLabel;//图像显示框
//加入新的成员变量
QPoint onept;//矩形左上角点在影像中的坐标
int w;//矩形宽度
int h;

同时，在tstQt.cpp中的InitImage()函数中，将imgLabel的初始化修改为：

imgLabel = new myLabel(dock_Image);

并在该函数末尾添加：

    w = 50;
    h = 50;
    onept.setX(50);
    onept.setY(50);
    imgLabel->DrawRangle(onept.x(), onept.y(), w,h);

这时候运行，就可以看到多了一个蓝色的矩形框了，但是这个矩形相对于label的左上角点的固定的，当鼠标放缩影像时，矩形框不会跟随放缩。因此需要修改wheelevent()函数，下面直接放上该函数的完整代码：

void tstQt::wheelEvent(QWheelEvent* event)
{
    int dockWin_pos = scrollArea->geometry().y()+dock_Image->geometry().y();
    int pp = scrollArea->pos().y();
    QPoint pt = onept;//要画的矩形左上角点

    QScrollBar* tmph = scrollArea->horizontalScrollBar();
    QScrollBar* tmpv = scrollArea->verticalScrollBar();
    QPoint pos = event->pos();//得到当前鼠标在窗口的位置
    QRect tmplab = imgLabel->geometry();//获得imglabel的位置

    int th = pos.x() - tmplab.x();
    int tv = pos.y() - tmplab.y() - dockWin_pos;//缩放前鼠标点在label中的坐标,这里的79是窗体标题的高度

    imgLabel->setPixmap(QPixmap::fromImage(m_image));      // 这一句是为了防止自适应窗口之后进行放缩图像分辨率变低，所以label重新加载原始影像
    double ratio = (double)m_image.height() / (double)m_image.width();//图像的比例
    QPoint numDegrees;                                     // 定义指针类型参数numDegrees用于获取滚轮转角
    numDegrees = event->angleDelta();                      // 获取滚轮转角
    int step = 0;                                          // 设置中间参数step用于将获取的数值转换成整数型
    if (!numDegrees.isNull())                              // 判断滚轮是否转动
    {
        step = numDegrees.y();                             // 将滚轮转动数值传给中间参数step
    }
    event->accept();                                       // 获取事件
    int currentWidth = imgLabel->width();                  // 获取当前图像的宽
    int currentHeight = imgLabel->height();                // 获取当前图像的高

    double stepr = (double)(step) / (double)(currentWidth);  //   (1.0+stepr)为放缩比例=r

    currentWidth += step;                                  // 对当前图像的高累加
    currentHeight += (int)(step*ratio+0.5);                    // 对当前图像的宽累加(四舍五入）

    double r = (double)currentWidth / (double)m_image.width();//始终计算相对于原影像的放缩比例，用来计算所画点放缩后的坐标

    int x = onept.x() * r+0.5;
    int y = onept.y() * r + 0.5;
    int wtmp = w * r ;
    int htmp = h * r ;

    if (step > 0)                                          // 判断图像是放大还是缩小
    {
        QString imgsize = QString("图像放大,尺寸为：%1 * %2")
            .arg(currentWidth).arg(currentHeight);
        qDebug() << imgsize;                               // 打印放大后的图像尺寸
    }
    else
    {
        QString imgsize = QString("图像缩小,尺寸为：%1 * %2")
            .arg(currentWidth).arg(currentHeight);
        qDebug() << imgsize;                                // 打印缩小后的图像尺寸
    }
    imgLabel->resize(currentWidth, currentHeight);          // 通过更新图像显示控件的大小来更新图像大小

    int move_x = stepr * th + 0.5;
    int move_y = stepr * tv + 0.5;

    tmph->setValue(tmph->value()+ move_x);
    tmpv->setValue(tmpv->value() + move_y);

    //对于矩形进行刷新
    //imgLabel->DrawRangle(100, 100, 20, 10);
    imgLabel->DrawRangle(x,y,wtmp,htmp);
}

其实主要就是添加了计算每次刷新时矩形左上角点的坐标，以及新的长宽，每次update()时，会清除上一次画的，所以放缩前的矩形刷新后就不会存在了。运行效果：
打开影像：

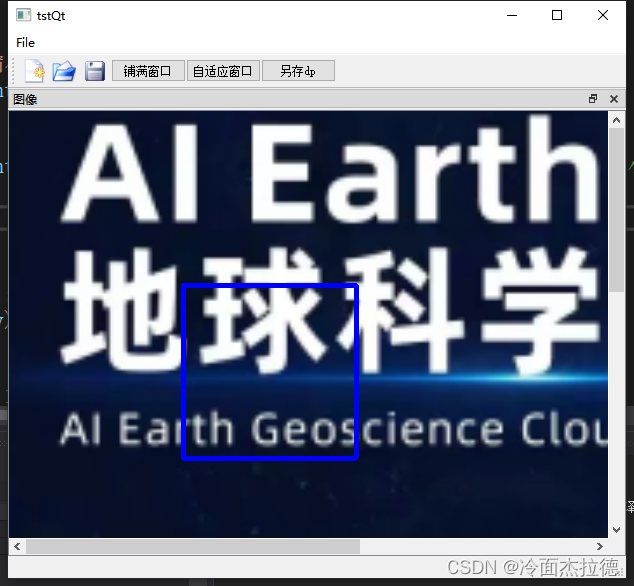

放大：

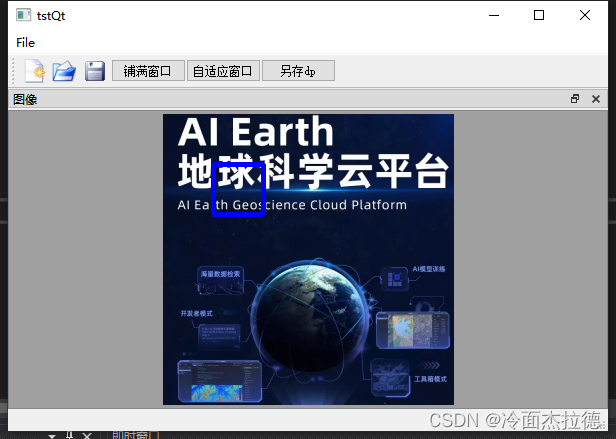

缩小：

放大缩小时，该矩形在图片上的位置是不变的。

3.还有自适应窗口的函数autosize()也要做相应修改

void tstQt::autoSize() // 自适应窗口
{
    imgLabel->setPixmap(QPixmap::fromImage(m_image));
    imgLabel->resize(m_image.width(), m_image.height());
    QImage Img;
    double ImgRatio = 1.0 * imgLabel->pixmap()->toImage().width() / imgLabel->pixmap()->toImage().height();     // 图像宽高比
    double WinRatio = 1.0 * (scrollArea->width() - 2) / (scrollArea->height() - 2); // 窗口宽高比
    if (ImgRatio > WinRatio)        // 图像宽高比大于图像宽高比
    {
        Img = imgLabel->pixmap()->toImage().scaled((scrollArea->width() - 2), (scrollArea->width() - 2) / ImgRatio, Qt::IgnoreAspectRatio, Qt::SmoothTransformation);
    }
    else                            // 图像宽高比小于等于图像宽高比
    {
        Img = imgLabel->pixmap()->toImage().scaled((scrollArea->height() - 2) * ImgRatio, (scrollArea->height() - 2), Qt::IgnoreAspectRatio, Qt::SmoothTransformation);
    }
    imgLabel->setPixmap(QPixmap::fromImage(Img));   // 显示图像
    imgLabel->resize(Img.width(), Img.height());

    double r = (double)Img.width() / (double)m_image.width();

    int x = onept.x() * r + 0.5;
    int y = onept.y() * r + 0.5;
    int wtmp = w * r;
    int htmp = h * r;

    imgLabel->DrawRangle(x, y, wtmp, htmp);
}
