CAN 协议控制器和物理总线之间的接口芯片SIT1040T 高速 CAN 总线收发器

CAN是最新进的现场总线,灵活性好,通讯可靠性高,抗干扰能力强，超长通信距离等优点,110个节点,兼带CAN-FD功能产品,容错电压可达-70V~ 70V,温度范围高达-40°C ~ 150°C最初应用于汽车电子,目前已广泛应用到电力,通讯，工业控制，新能源等领域 SIT1040T CAN芯片,品牌:芯力特SIT1040T直接替TJA1040T,不需要改板，5V 供电，±40V 接口耐压，1Mbps 高速 CAN 总线收发器 。

完全兼容“ISO 11898”标准；内置过温保护；过流保护功能；显性超时功能；带总线唤醒功能的低电流待机模式（典型值 5μA）；未上电节点不干扰总线；至少允许 110 个节点连接到总线；高速 CAN，传输速率可达到 1Mbps；高抗电磁干扰能力；提供 HVSON8 / DFN3*3-8，小外形，无引脚封装。

SIT1040 是一款应用于 CAN 协议控制器和物理总线之间的接口芯片，可应用于卡车、公交、
小汽车、工业控制等领域，速率可达到 1Mbps，具有在总线与 CAN 协议控制器之间进行差分信
号传输的能力。

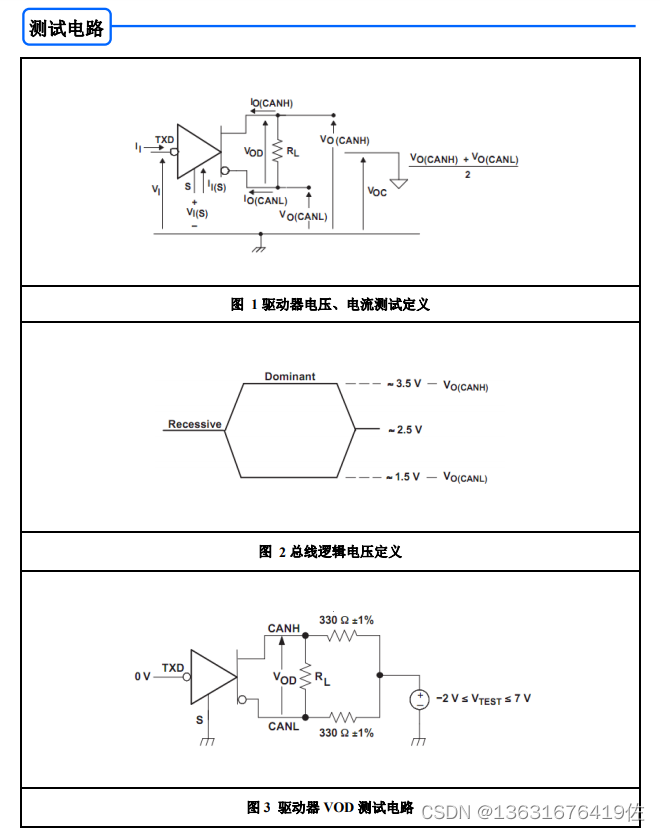

1 简述
SIT1040 是一款应用于 CAN 协议控制器和物理总线之间的接口芯片，可应用于卡车、公交、小
汽车、工业控制等领域，速率可达到 1Mbps，具有在总线与 CAN 协议控制器之间进行差分信号传输
的能力，完全兼容“ISO 11898”标准。
2 短路保护
SIT1040 的驱动级具有限流保护功能，以防止驱动电路短路到正和负的电源电压，发生短路时
功耗会增加，短路保护功能可以保护驱动级不被损坏。
3 失效安全
TXD 引脚提供上拉到 VCC 通路，保证在 TXD 不接电源时，总线处于隐性状态。
STB 引脚提供上拉到 VCC 通路，保证在 STB 不接电源时，收发器处于待机状态。
当 VCC 电源掉电时，TXD, STB 和 RXD 引脚将变为浮空，以防止通过这些引脚反向供电。
4 过温保护
SIT1040 具有过温保护功能。过温保护触发后，驱动级的电流将减小，因为驱动管是主要的耗
能部件，电流减小可以降低功耗从而降低芯片温度。同时芯片的其它部分仍然保持正常工作。
5 显性超时功能
如果引脚 TXD 因硬件和（或）软件应用故障而被强制为永久低电平，内置的 TXD 显性超时定
时器电路可防止总线线路被驱动至永久显性状态(阻塞所有网络通信)。定时器由引脚 TXD 上的负沿
触发。
如果引脚 TXD 上的低电平持续时间超过内部定时器值( tdom )，发送器将被禁用，驱动总线进
入隐性状态。定时器通过引脚 TXD 上的正边沿复位。
6 控制模式

控制引脚 STB 允许选择两种工作模式：
高速模式或待机模式。
高速模式是正常工作模式，通过将引脚 STB 接地来选择。收发器能够通过总线 CANH 和 CANL
发送和接收数据。差分接收器将总线上的模拟数据转换成数字数据，并通过多路复用器( MUX )输出
到引脚 RXD。
如果引脚 STB 接高电平或未连接，则工作于待机模式。在待机模式下，发射器和接收器关闭，
总线线路通过低功率差分比较器进行监控。引脚 STB 上的高电平激活该低功率接收器和唤醒滤波器，
一旦低功率差分比较器检测到超过 tBUS 的主导总线电平，引脚 RXD 将变为低电平。
