RTL8380M管理型交换机系统软件操作指南三：VLAN

news2025/8/3 0:01:26

接下来对管理型交换机的VLAN部分进行详细的描述，主要包括以下七部分内容： VLAN概述、VLAN优点、VID概念、PVID、端口处理报文方式、基础配置、VLAN端口配置
一 VLAN概述
VLAN（Virtual Local Area Network）的中文名为“虚拟局域网”。VLAN 是一种将局域网设备从逻辑上划分成一个个网络，从而实现将一个大的物理网络分隔成多个虚拟工作组数据交换技术。这些设备和用户不受物理位置的限制，可以根据功能、部门及应用等因素设定为一个群组，使它们之间通信像在同一个物理分段中。
VLAN 技术的出现，使得管理员根据实际应用需求，把同一物理局域网内的不同用户逻辑地划分成不同的广播域，每一个 VLAN 都包含一组有着相同需求的计算机工作站，与物理上形成的 LAN 有着相同的属性。由于它是从逻辑上划分，而不是从物理上划分，所以同一个 VLAN 内的各个工作站没有限制在同一个物理范围中，即这些工作站可以在不同物理 LAN内。由 VLAN的特点可知，一个 VLAN 内部的广播和单播流量都不会转发到其他 VLAN 中，从而有助于控制流量、减少广播域、简化网络管理、提高网络的可靠性。
VLAN数据包格式,如下图1：

二 VLAN优点
VLAN 是为解决以太网的广播问题和安全性而提出的一种协议，它的优点如下：
●广播风暴防范
限制网络上的广播，将网络划分为多个VLAN可减少参与广播风暴的设备数量。VLAN 分段可以防止广播风暴波及整个网络。
●安全性
增强局域网的安全性，含有敏感数据的用户组可与网络的其余部分隔离，从而降低泄露机密信息的可能性。
●性能提高
将第二层平面网络划分为多个逻辑工作组（广播域）可以减少网络上不必要的流量扩散并提高性能。
●增加网络连接的灵活性
借助 VLAN 技术，能将不同地点、不同物理网络、不同用户组合在一起，形成一个虚拟的网络环境，就像使用本地LAN一样方便、灵活、有效。
三 VID概念
VID，即交换机收到数据帧的 VLAN 标识号。交换机根据收到数据帧的 VLAN 标识（VID）将它们分类，无标号的为一类，标号相同的为一类。交换机根据 VID 来决定转发或者丢弃一个数据包，同时启用了VLAN的交换机也可以配置一个 VID 给一个无标记帧或者贴了优先级标记的帧。如果一个数据帧没有标记 VID，启用了VLAN的交换机将会配置一个 VID 给它，并把这个 VID 插到它的帧头中。交换机通过这个过程来处理包的转发，来填写数据帧的 VLAN或者优先级信息的标记字段。管理员可以设置优先级别来选择VLAN类型，选择VID值。
四 PVID
PVID为Port-base VLAN ID，也就是端口的虚拟局域网ID号，关系到端口收发数据帧时的VLAN Tag 标记。PVID是在划分VLAN时候每个端口都有的属性。交换机上的端口分为三种，一种是接入层端口直连设备的，叫做 Access(接入端口)；一种是交换机和交换机之间的端口负责汇聚的叫做 Trunk(中级)，还有一种是Access与 Trunk混合的模式，叫做 Hybrid。具体这三种端口处理报文下面说明。
五端口处理报文方式

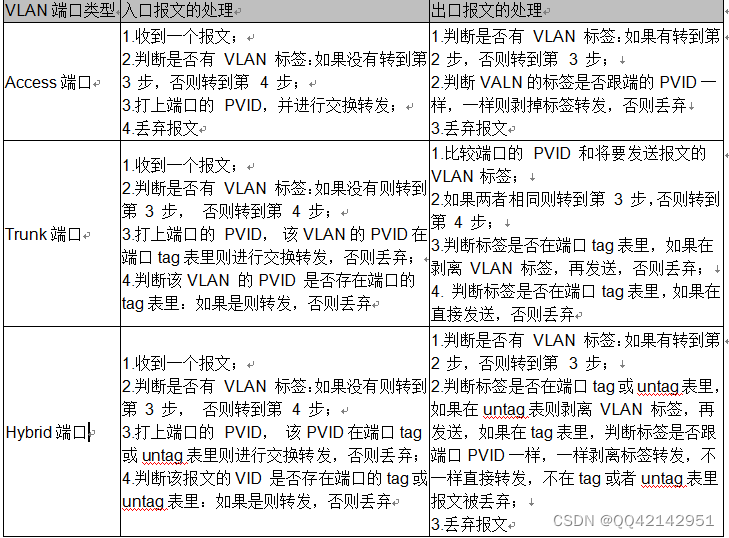

用户根据不同的需求，需要对不同的端口进行VLAN类型和VLAN LIST进行配置，下面表1简单说明各类型对报文不同的处理方式：

六基础配置
配置步骤
1．在导航栏中选择[基本设置/VLAN/基本设置]，进入VLAN[基本设置]界面。
2．在[基本设置]界面中可以查看各个VLAN的相关配置信息。
3．如需查找某VLAN ID的信息，在下拉框中选择VLAN ID所在范围，在输入框中输入指定的VLAN ID，单击<查找>。

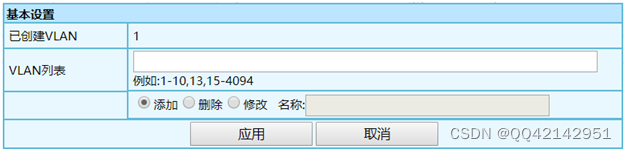

4．如需添加、修改或删除VLAN，单击<设置>，在设置界面的<VLAN列表>框中输入要添加、修改或删除的VLAN，再选择添加、修改或删除，单击<应用>，完成设置，修改选项只能修改VLAN名称，如下图2。

配置项说明
VLAN[基本设置]的相关界面的配置项说明。

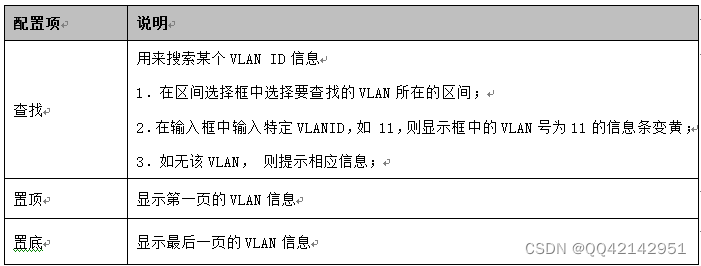

表2.1 VLAN[基本设置]界面的配置项说明

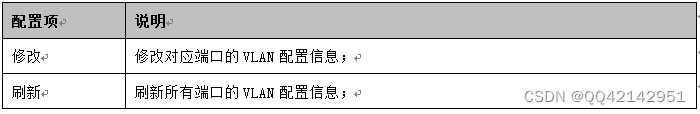

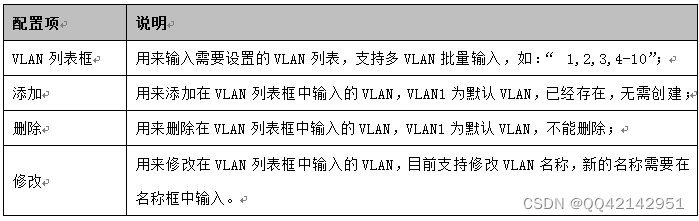

表2.2 VLAN[基本设置]的设置界面的配置项说明

七 VLAN端口配置
配置步骤
1．在导航栏中选择[基本配置/VLAN/端口设置]，进入VLAN[端口设置]界面。
2．在[端口设置]界面中可以查看各个端口的VLAN相关配置信息。
3．选择或填写需要修改的配置项，单击<应用>生效，如配置项填写有误，会有相应的提示。

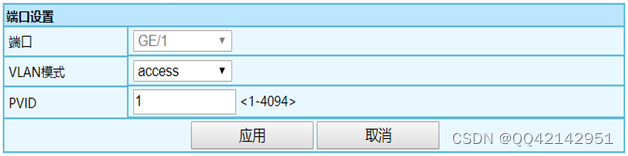

4．如需修改某个端口的VLAN配置，单击对应端口显示栏后的<修改>按钮，进入端口设置界面，如图3。
