1.设备树是干嘛的

硬件资源有很多，想要实现分类管理，方便驱动去控制它，则需要设备树来管理硬件信息。

所以，设备树主要存放了一些设备节点信息，键值对，和属性；节点中也可以包含子节点。

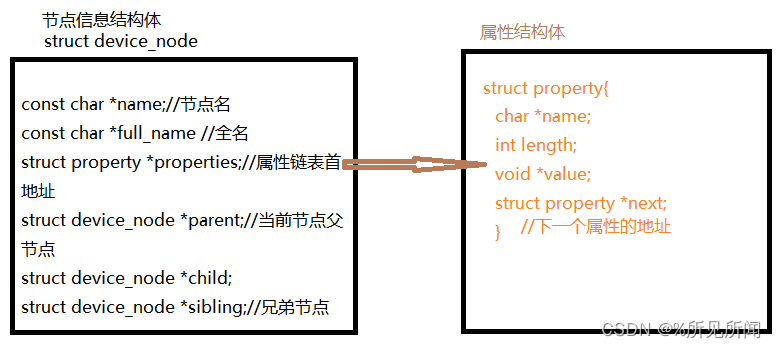

2.设备树节点信息的获取

有三种方法可以获取设备树信息：

1）通过获取节点的函数---- ---- of_find_node_by_path 顾名思义通过路径获取节点信息

成功返回目标节点的地址，失败返回NULL

为什么调用大小端转换函数？

因为arm架构是大端存储（低地址存储高位数据）正常的阅读习惯是千百十个，低地址存低位

2）通过属性相关函数---struct property *of_find_property(节点地址，节点名，获取到的字节数)

3）通过键名获取数值

int of_property_read_u32_index（np:节点结构体指针 propname:键名 index:索引号 out_value:获取到的值）

返回值：成功返回0，失败返回错误码

int of_property_read_variable_u32_array（）

int of_property_read_string

int of_property_read_variable_u8_array

int of_property_read_u8_array

#include <linux/init.h>
#include <linux/module.h>
#include <linux/of.h>
//定义结构体获取设备树节点信息
struct device_node *node;
//compatible
struct device_node *compa;
//定义属性结构体获取设备树节点信息
struct property *pr;
int i,len;
//键名获取数值给到val
unsigned int val;
//获取u32数组
unsigned int array[2];
//获取u8数组
char arry[6];
//获取字符串给到str
const char *str;
int ret;

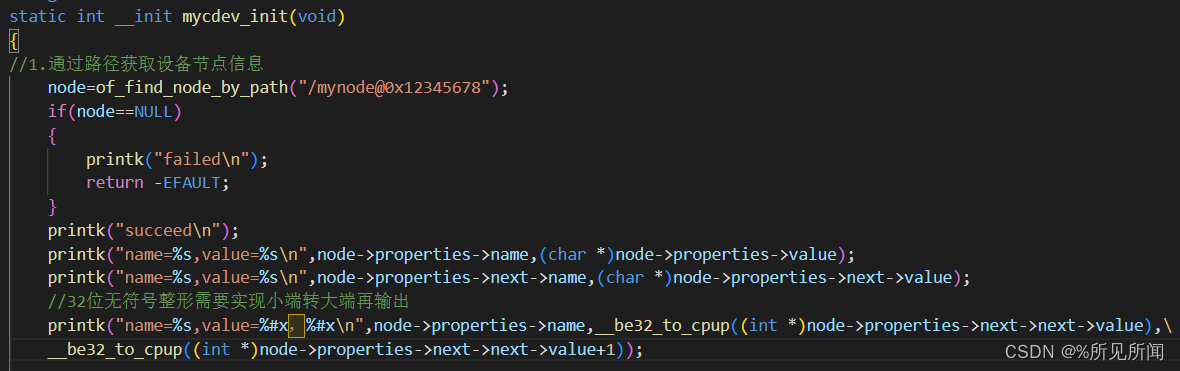

static int __init mycdev_init(void)
{
//通过路径获取设备节点信息
    node=of_find_node_by_path("/mynode@0x12345678");
    if(node==NULL)
    {
        printk("failed\n");
        return -EFAULT;
    }
    printk("succeed\n");
    printk("name=%s,value=%s\n",node->properties->name,(char *)node->properties->value);
    printk("name=%s,value=%s\n",node->properties->next->name,(char *)node->properties->next->value);
    //32位无符号整形需要实现小端转大端再输出
    printk("name=%s,value=%#x，%#x\n",node->properties->name,__be32_to_cpup((int *)node->properties->next->next->value),\
    __be32_to_cpup((int *)node->properties->next->next->value+1));

  //通过compatible获取节点信息
    compa=of_find_compatible_node(NULL,NULL,"hqyj,mynode");
    if(compa==NULL)
    {
        printk("failed\n");
        printk("%d\n",__LINE__);
        return -EFAULT;
    }
    printk("succeed\n");
    printk("name1=%s,value1=%s\n",compa->properties->name,(char *)compa->properties->value);

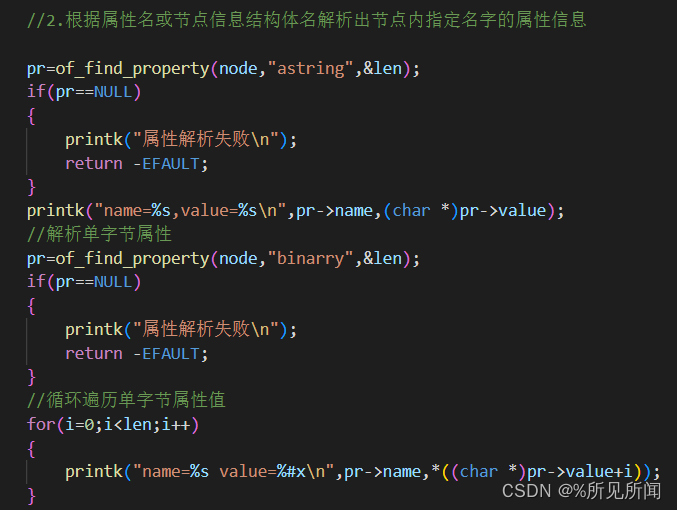

//1.根据属性名或节点信息结构体名解析出节点内指定名字的属性信息

    pr=of_find_property(node,"astring",&len);
    if(pr==NULL)
    {
        printk("属性解析失败\n");
        printk("%d\n",__LINE__);
        return -EFAULT;
    }
    printk("属性解析成功\n");
    printk("name=%s,value=%s\n",pr->name,(char *)pr->value);
    //解析单字节属性
    pr=of_find_property(node,"binarry",&len);
    if(pr==NULL)
    {
        printk("属性解析失败\n");
        printk("%d\n",__LINE__);
        return -EFAULT;
    }
    //循环遍历单字节属性值
    for(i=0;i<len;i++)
    {
        printk("name=%s value=%#x\n",pr->name,*((char *)pr->value+i));
    }
//2.通过键名获取属性名
    //1）根据索引号index获取u32
    ret=of_property_read_u32_index(node,"unit",1,&val);
    if(ret)
    {
        printk("u32获取失败,ret=%d\n",ret);
        printk("%d\n",__LINE__);
        return -EFAULT;
    }
    printk("value=%#x\n",val);
    //2）获取u32数组,失败返回错误码
    ret=of_property_read_variable_u32_array(node,"unit",array,2,2);
    if(ret<0)
    {
        printk("获取u32数组失败\n");
        printk("%d\n",__LINE__);
        return -EFAULT;
    }
    printk("value:%#x %#x\n",array[0],array[1]);
    //3)获取u8数组1
    ret=of_property_read_variable_u8_array(node,"binarry",arry,6,6);
    if(ret<0)
    {
        printk("获取u8数组失败\n");
        printk("%d\n",__LINE__);
        return -EFAULT;
    }
    printk("binarry=[");
    for(i=0;i<6;i++)
    {
        printk("%#x ",arry[i]);
    }
    printk("]\n");
    //3)获取u8数组2
    ret=of_property_read_u8_array(node,"binarry",arry,6);
    if(ret)
    {
        printk("获取u8数组失败\n");
        printk("%d\n",__LINE__);
        return -EFAULT;
    }
    printk("binarry=[");
    for(i=0;i<6;i++)
    {
        printk("%#x ",arry[i]);
    }
    printk("]\n");
    //属性获取字符串
    ret=of_property_read_string(node,"astring",&str);
    if(ret)
    {
        printk("string not get\n");
        printk("%d\n",__LINE__);
        return -EFAULT;
    }
    printk("astring=%s\n",str);
    return 0;


}

static void __exit mycdev_exit(void)
{

}

module_init(mycdev_init);
module_exit(mycdev_exit);
MODULE_LICENSE("GPL");

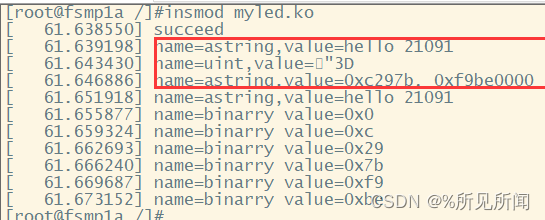

打印信息：
