描述

制作一个四选一的多路选择器，要求输出定义上为线网类型

状态转换：
d0    11
d1    10
d2    01
d3    00

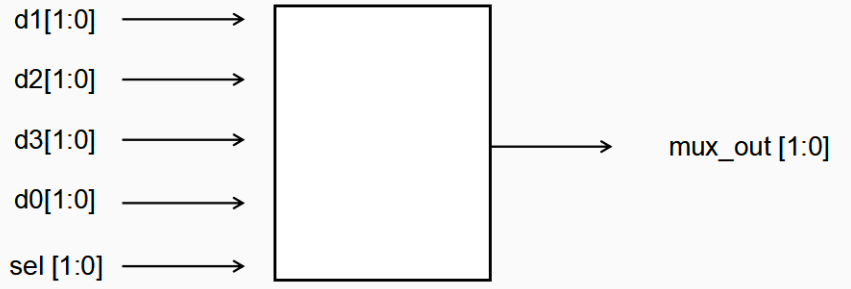

信号示意图：



波形示意图：



输入描述：

输入信号   d1,d2,d3,d4 sel
类型 wire

输出描述：

输出信号 mux_out
类型  wire

`timescale 1ns/1ns
module mux4_1(
input [1:0]d1,d2,d3,d0,
input [1:0]sel,
output[1:0]mux_out
);
//*************code***********//
    assign mux_out = sel[0]?(sel[1]?d0:d2):(sel[1]?d1:d3);

//*************code***********//
endmodule
