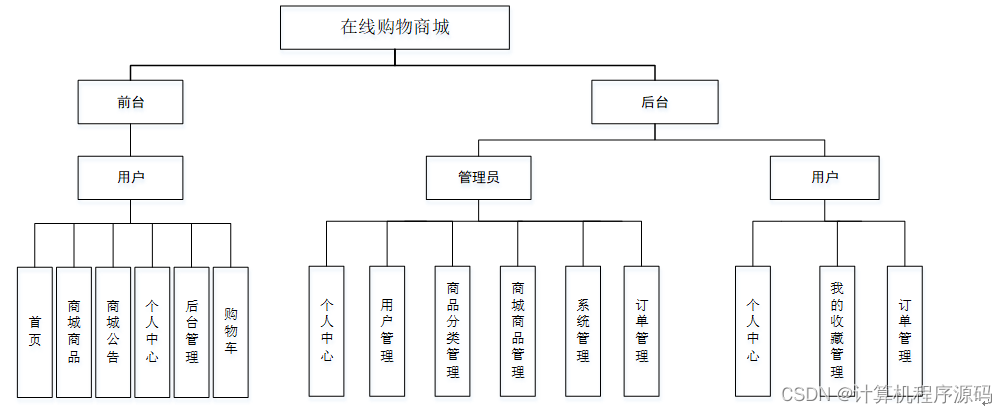

图4-1系统总体设计图

4.2.1概念模型设计

数据可设计要遵循职责分离原则，即在设计时应该要考虑系统独立性，即每个系统之间互不干预不能混乱数据表和系统关系。

数据库命名也要遵循一定规范，否则容易混淆，数据库字段名要尽量做到与表名类似。

概念模型是对现实中的问题出现的事物的进行描述，ER图是由实体及其关系构成的图，通过E-R图可以清楚地描述系统涉及到的实体之间的相互关系。

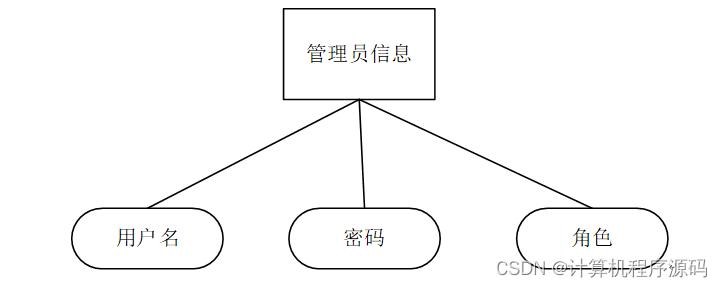

管理员信息实体图如图4-2所示：

图4-2管理员信息实体图

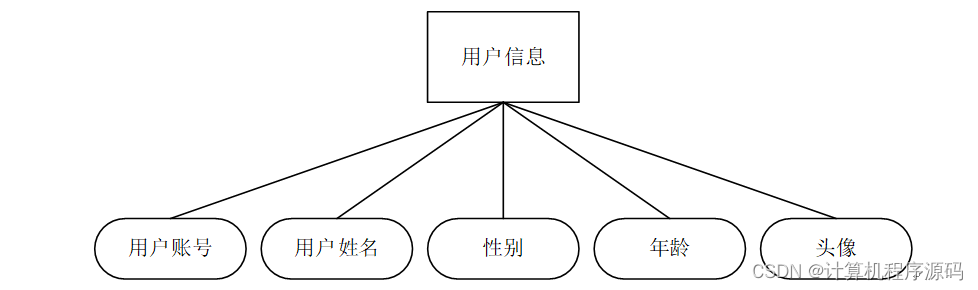

用户信息实体图如图4-3所示：

图4-3用户信息实体图

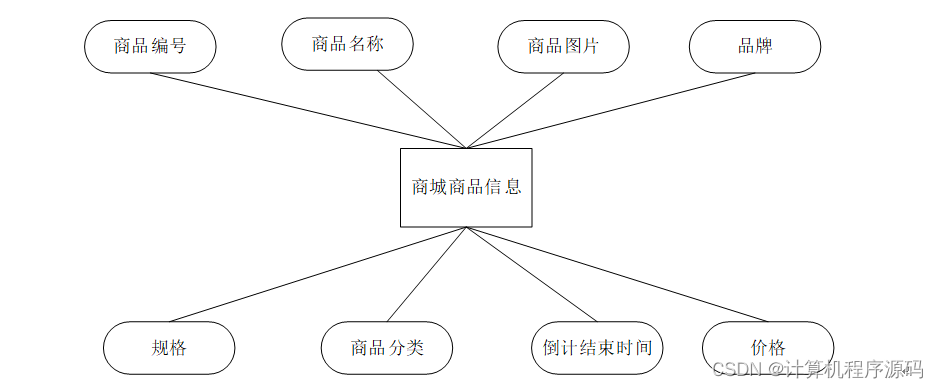

商城商品信息实体图如图4-4所示：

图4-4商城商品信息实体图

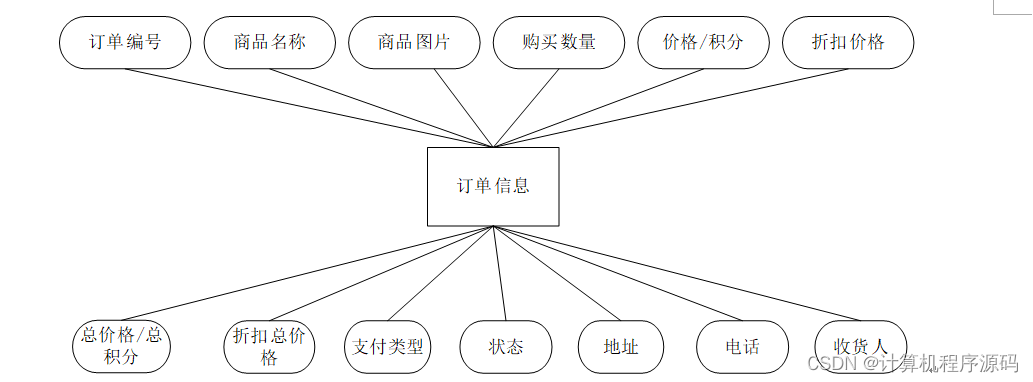

订单信息实体图如图4-5所示：

图4-5订单信息实体图

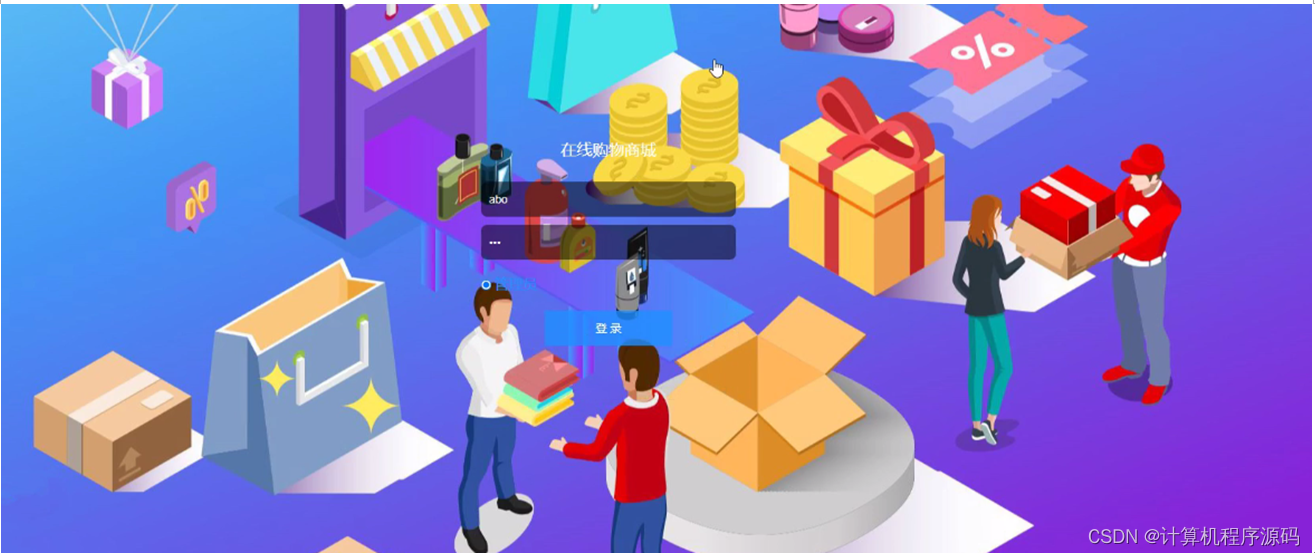

管理员要登录在线购物商城，需要输入用户名和密码，选择登录角色进行登录，管理员登录界面如图5-1所示：

图5-1管理员登录界面

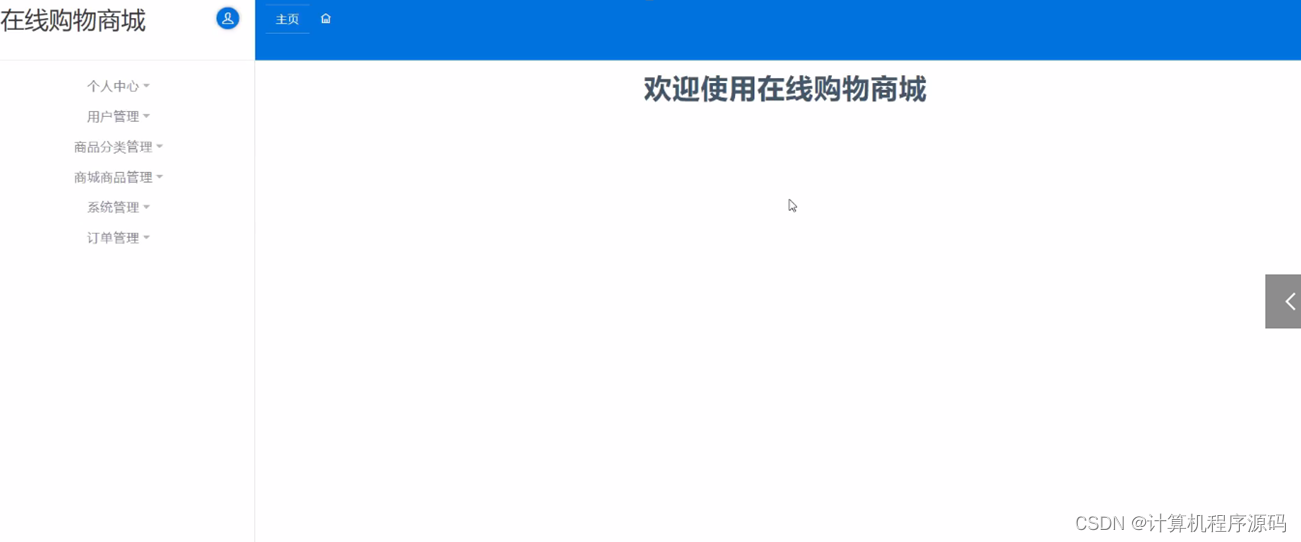

管理员功能：管理员登录系统后，能对个人中心、用户管理、商品分类管理、商城商品管理、系统管理、订单管理进行操作。管理员功能如下图5-2所示：

图5-2管理员功能界面

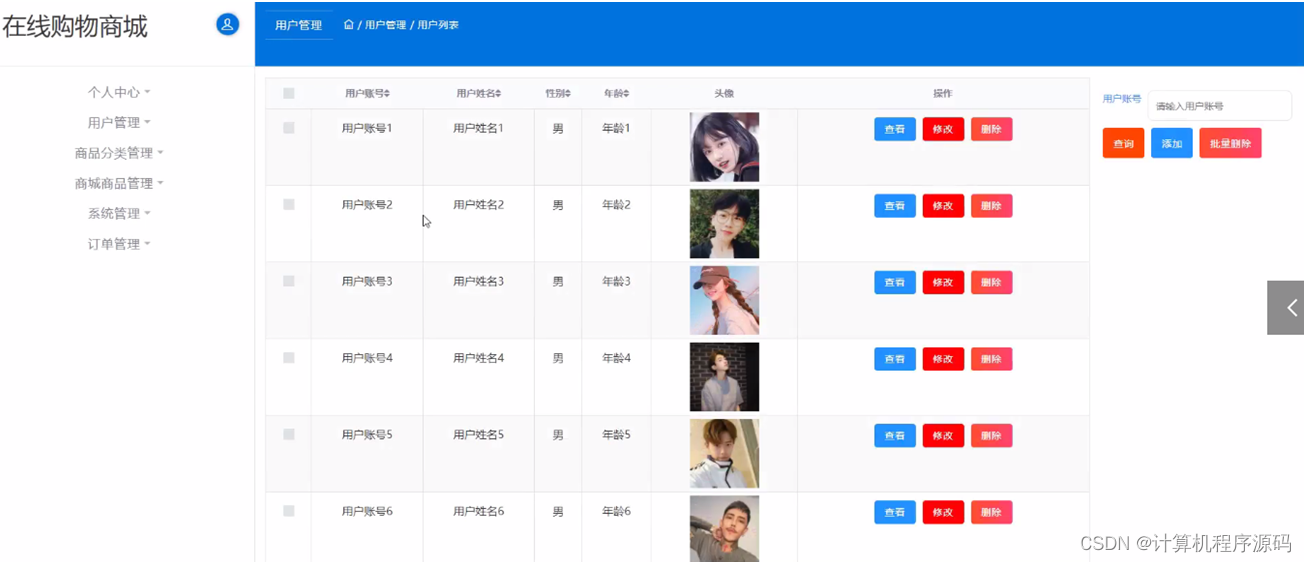

用户管理：在用户管理页面，可以查看用户账号、用户姓名、性别、年龄、头像等信息进行修改、删除等操作，如图5-3所示：

图5-3用户管理界面

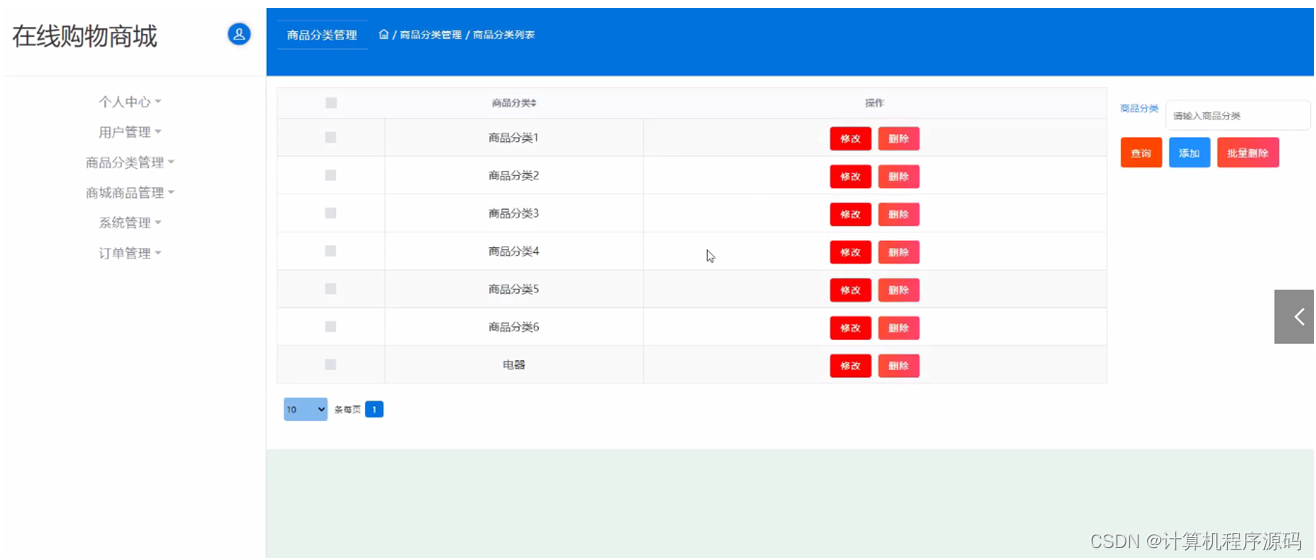

商品分类管理：在商品分类管理页面，可以查看商品分类等内容，还能对商品分类管理进行修改、删除等操作，如图5-4所示：

图5-4商品分类管理界面

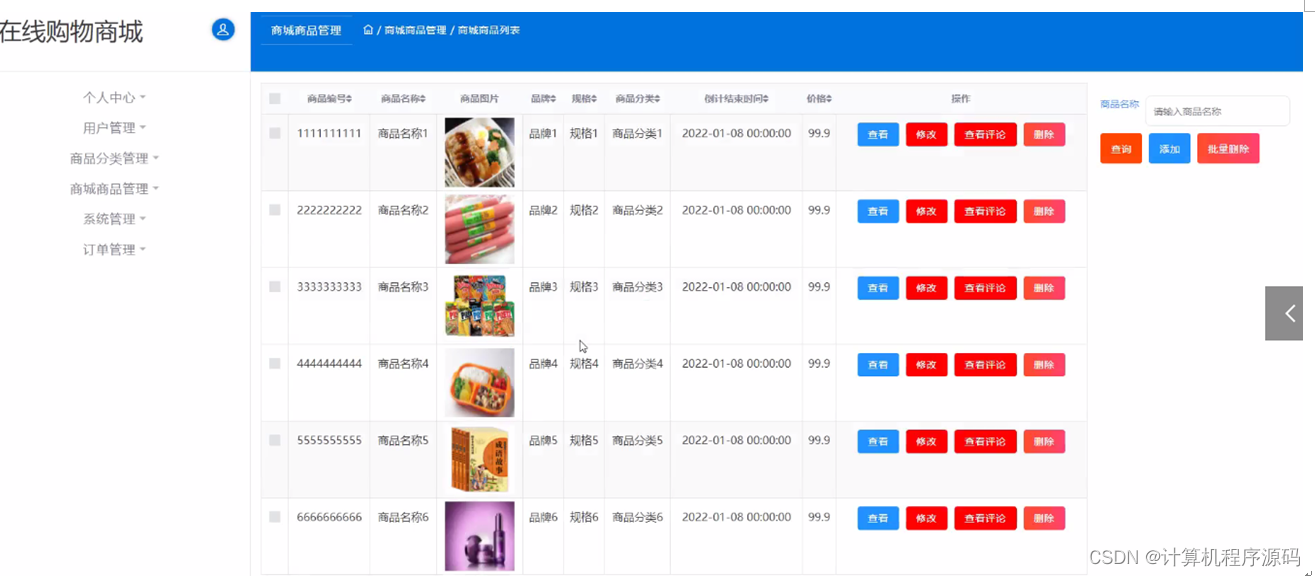

商城商品管理：在商城商品管理页面，可以对商品编号、商品名称、商品图片、品牌、规格、商品分类、倒计结束时间、价格等内容进行修改、删除等操作，如图5-5所示：

图5-5商城商品管理界面

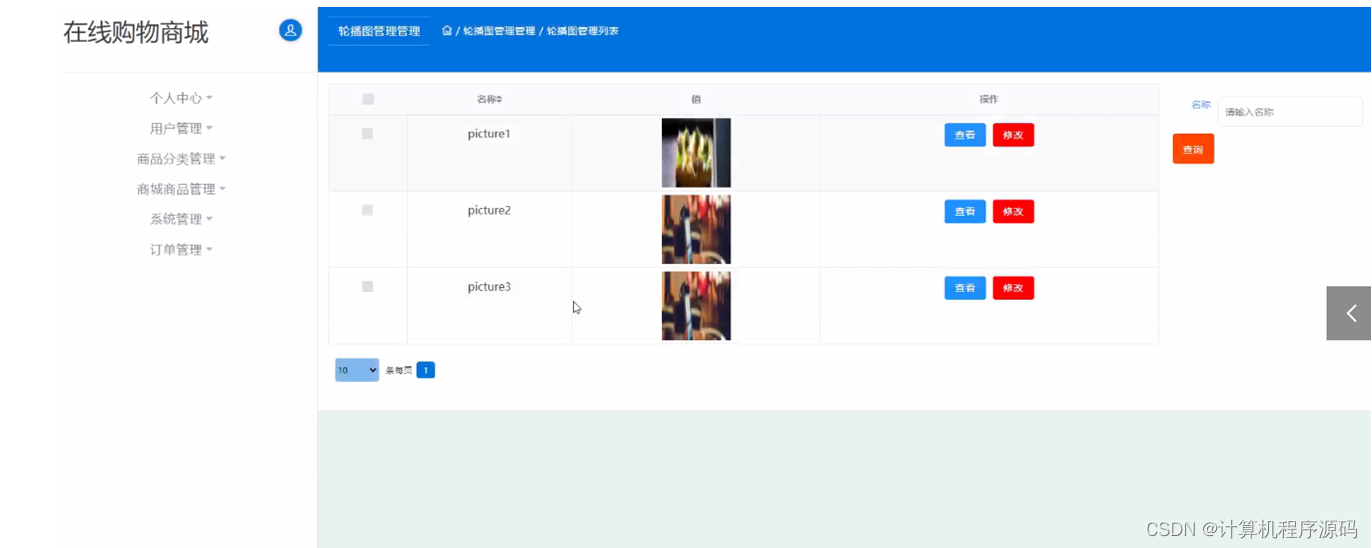

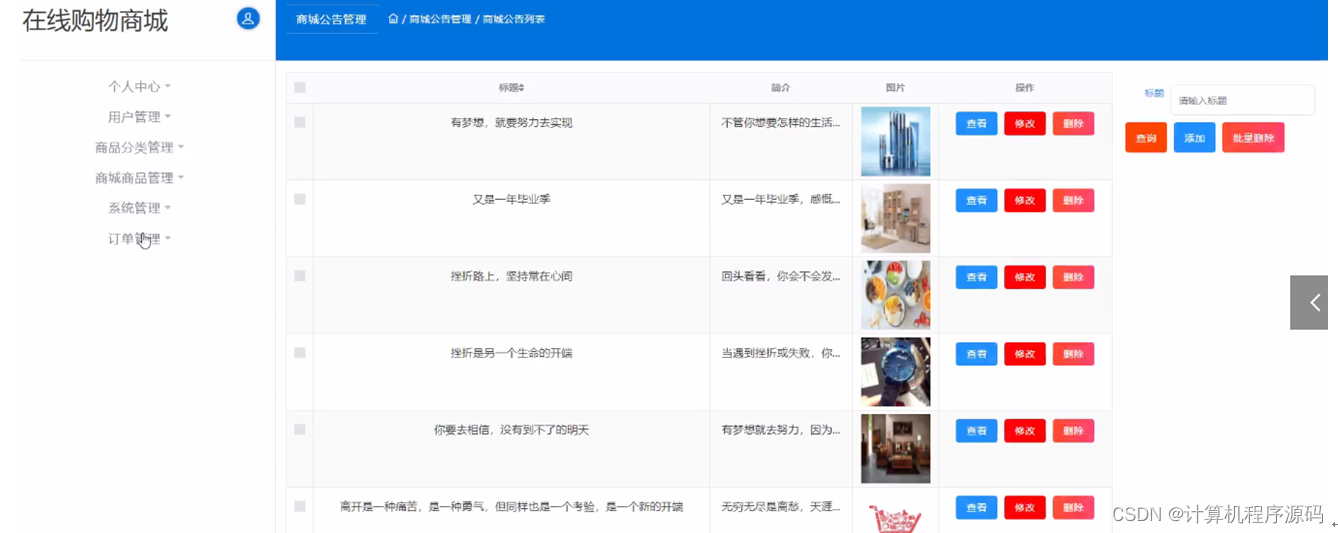

系统管理：在系统管理页面，可以查看轮播图管理、商城公告管理等内容，进行修改、删除等操作，如图5-6  5-7所示：

图5-6轮播图管理界面

图5-7商城公告管理界面

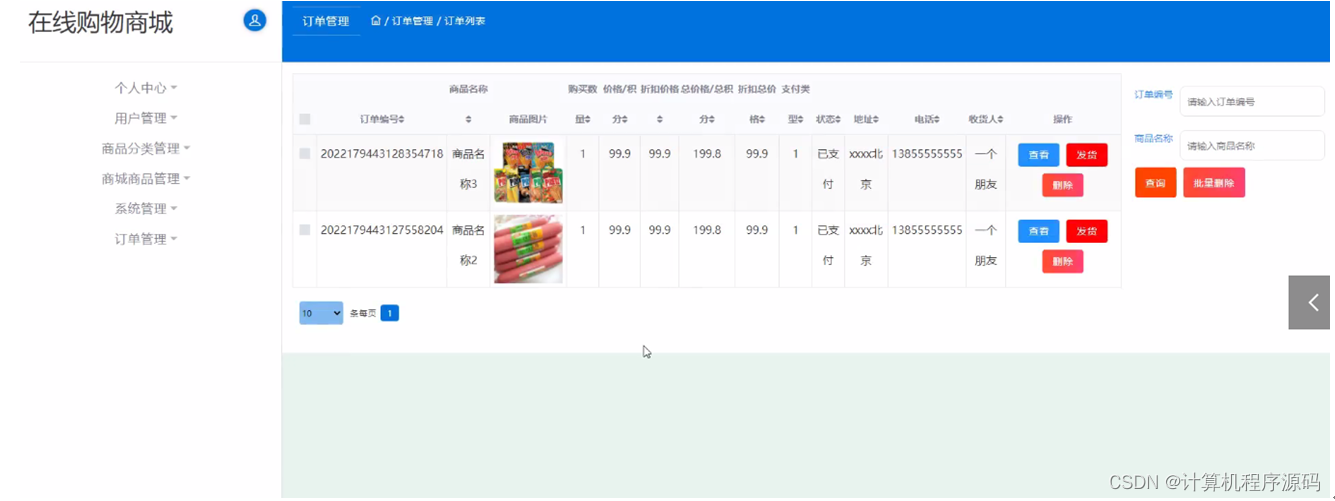

订单管理：在订单管理页面，可以对订单编号、商品名称、商品图片、购买数量、价格/积分、折扣价格、总价格/总积分、折扣总价格、支付类型、状态、地址、电话、收货人等内容进行发货、删除等操作，如图5-8所示：

图5-8订单管理界面

5.2系统前台功能模块

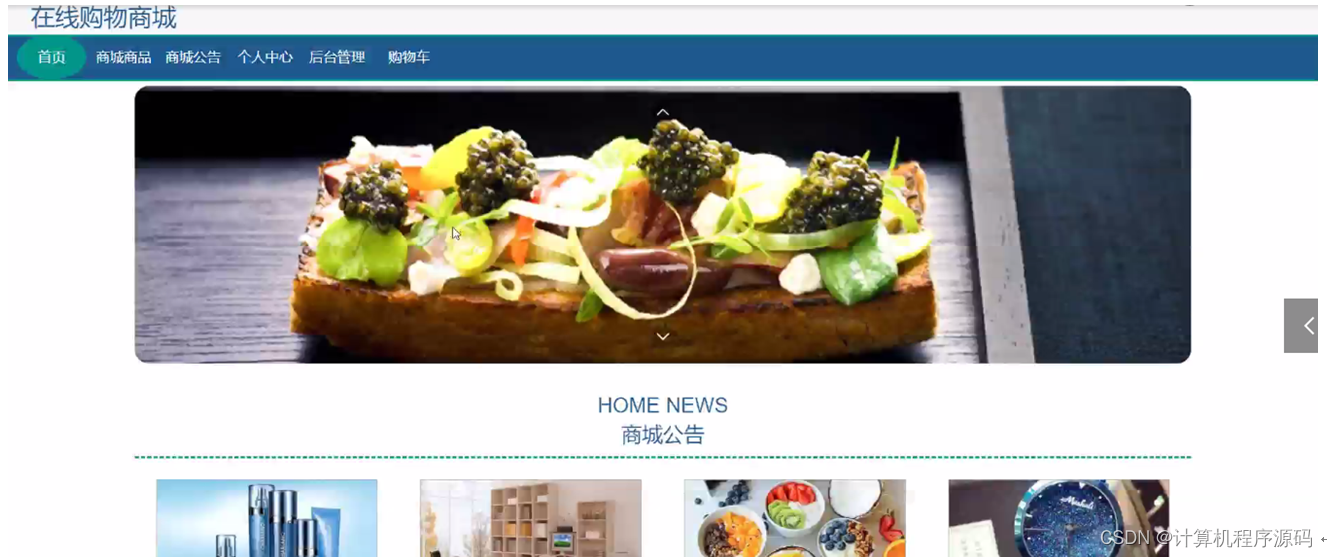

用户登录到系统前台，可以对首页、商城商品、商城公告、个人中心、后台管理、购物车等进行相应操作，如图5-9所示：

图5-9前台首页界面

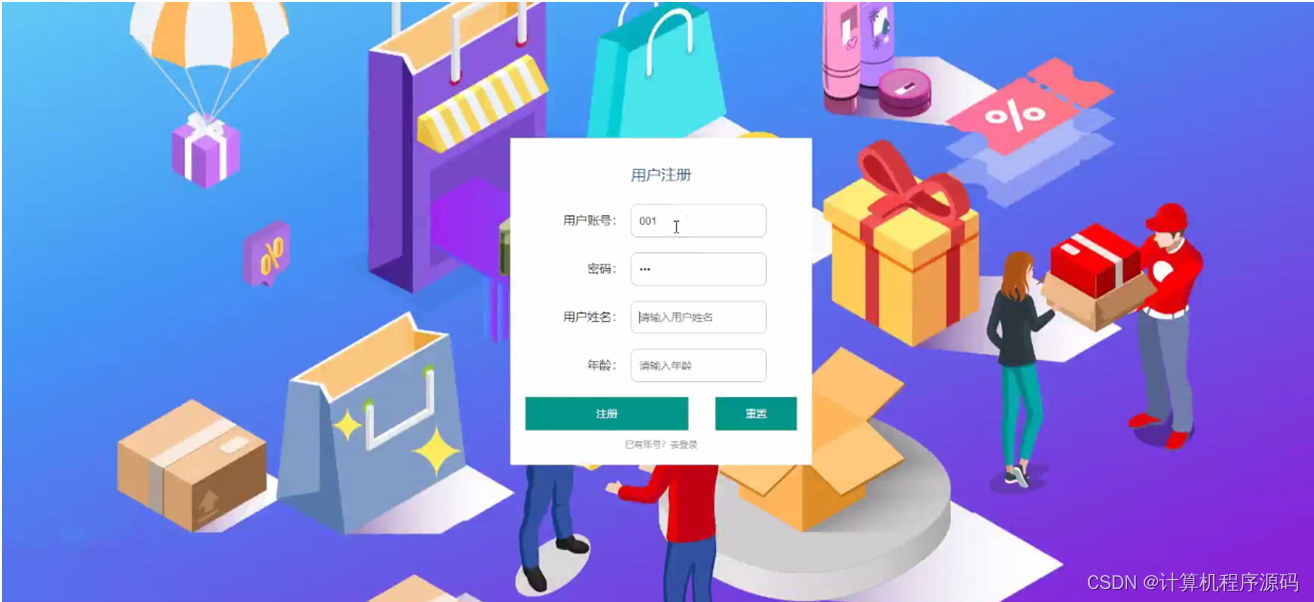

用户注册，在注册页面填写用户账号、密码、用户姓名、年龄等详细信息进行注册，如图5-10所示。

图5-10用户注册界面图

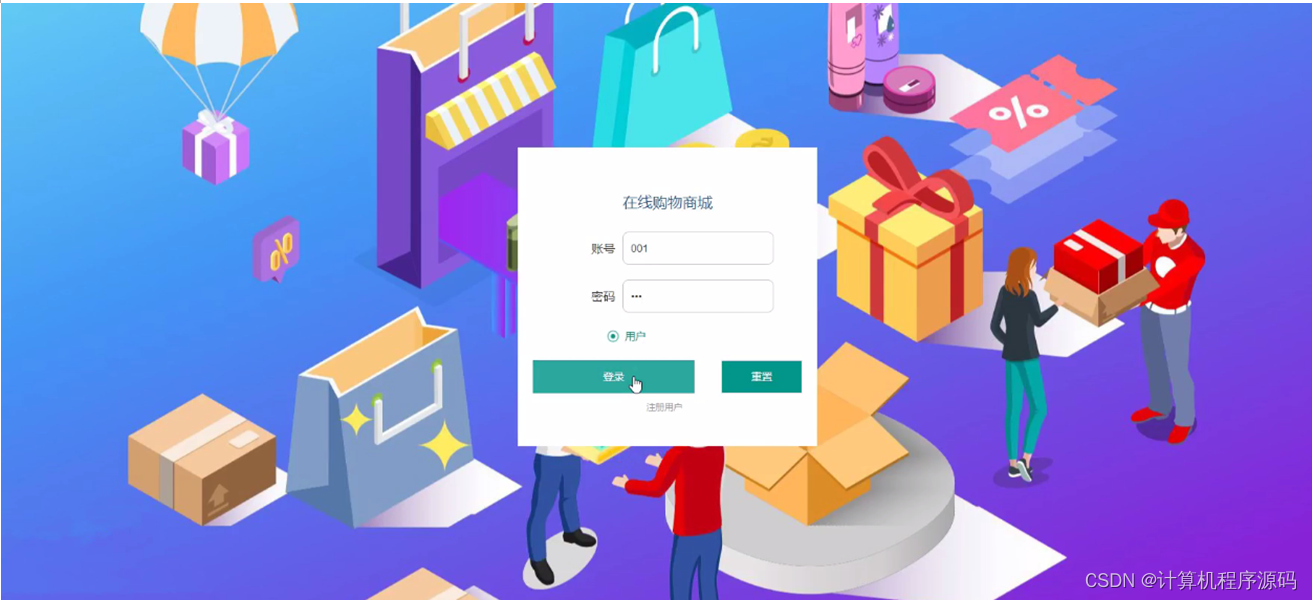

用户登录，用户在登录页面通过填写用户账号、密码信息完成登录，如图5-11所示。

图5-11用户登录界面图

个人中心：在个人中心页面，用户可以对用户账号、密码、用户姓名、性别、年龄、头像等信息进行更新，还能对我的订单、我的地址、我的收藏进行相应操作，如图5-12

5-13  5-14所示：

图5-12个人中心界面
