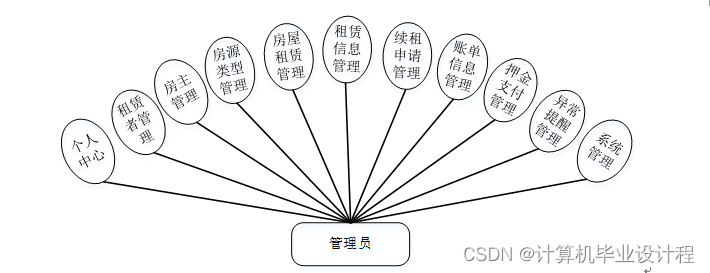

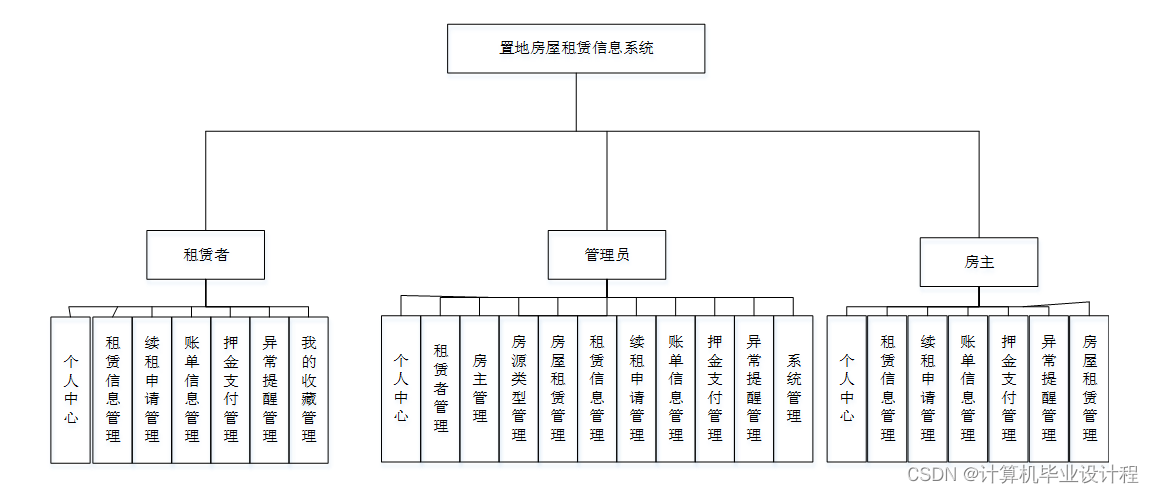

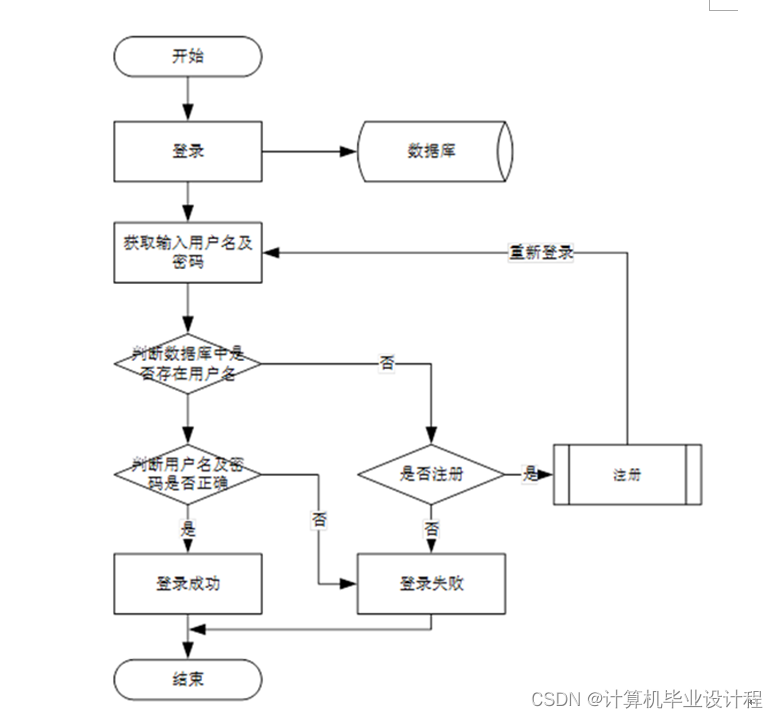

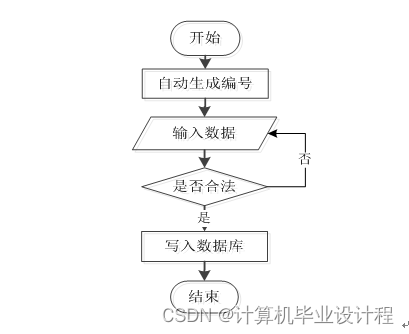

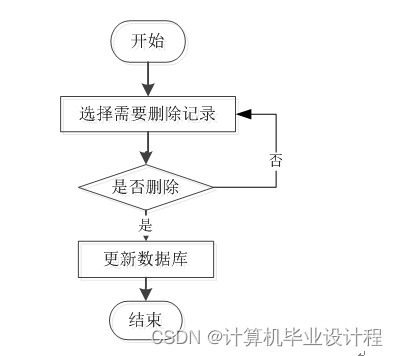

通过市场调研及咨询研究，了解了置地房屋租赁信息系统及管理者的使用需求，于是制定了管理员，租赁者和房主等模块。功能结构图如下所示：

图4-1系统功能结构图

数据可设计要遵循职责分离原则，即在设计时应该要考虑系统独立性，即每个系统之间互不干预不能混乱数据表和系统关系。

数据库命名也要遵循一定规范，否则容易混淆，数据库字段名要尽量做到与表名类似，多使用小写英文字母和下划线来命名并尽量使用简单单词。

4.2.2 E/R图

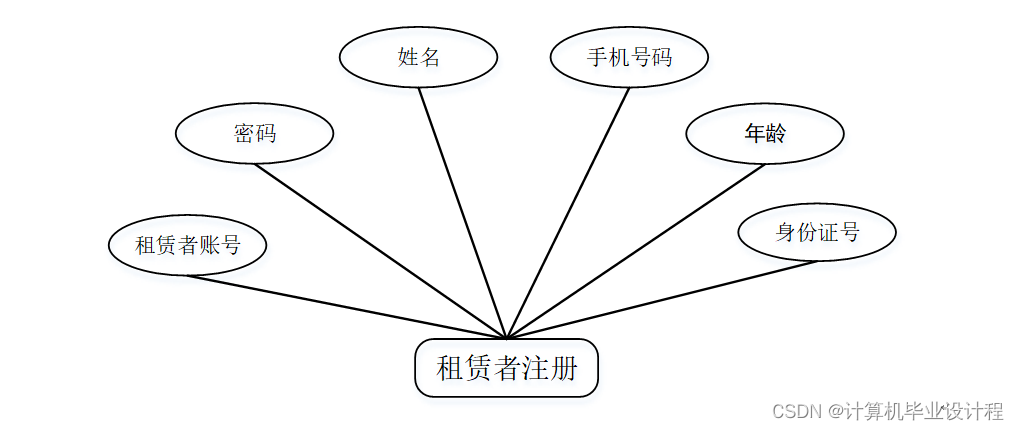

租赁者注册E/R图，如下所示：

 图4-2 租赁者注册E/R图

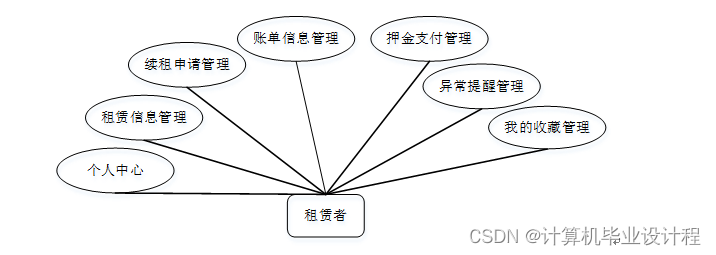

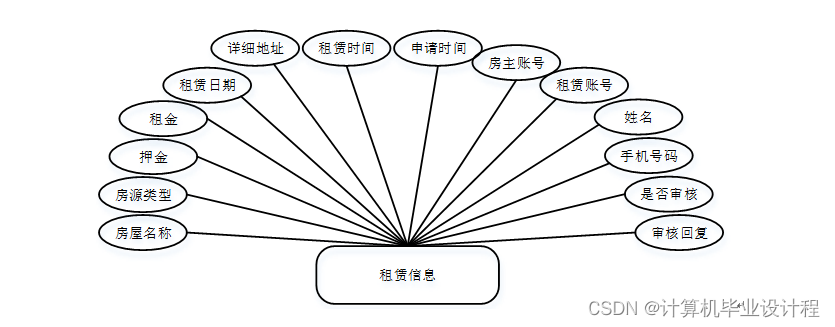

租赁信息E/R图，如下所示：

图4-3租赁信息E/R图

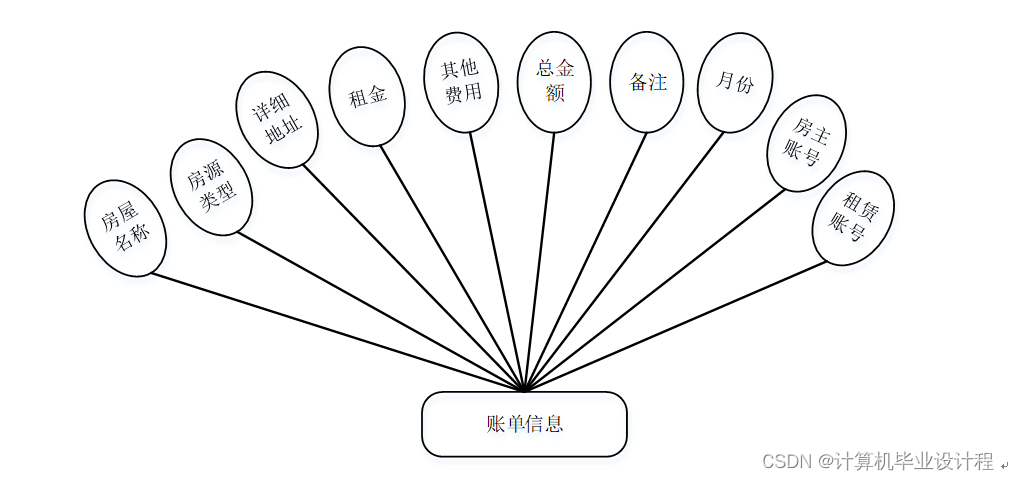

账单信息E/R图，如下所示。

图4-4账单信息E/R图

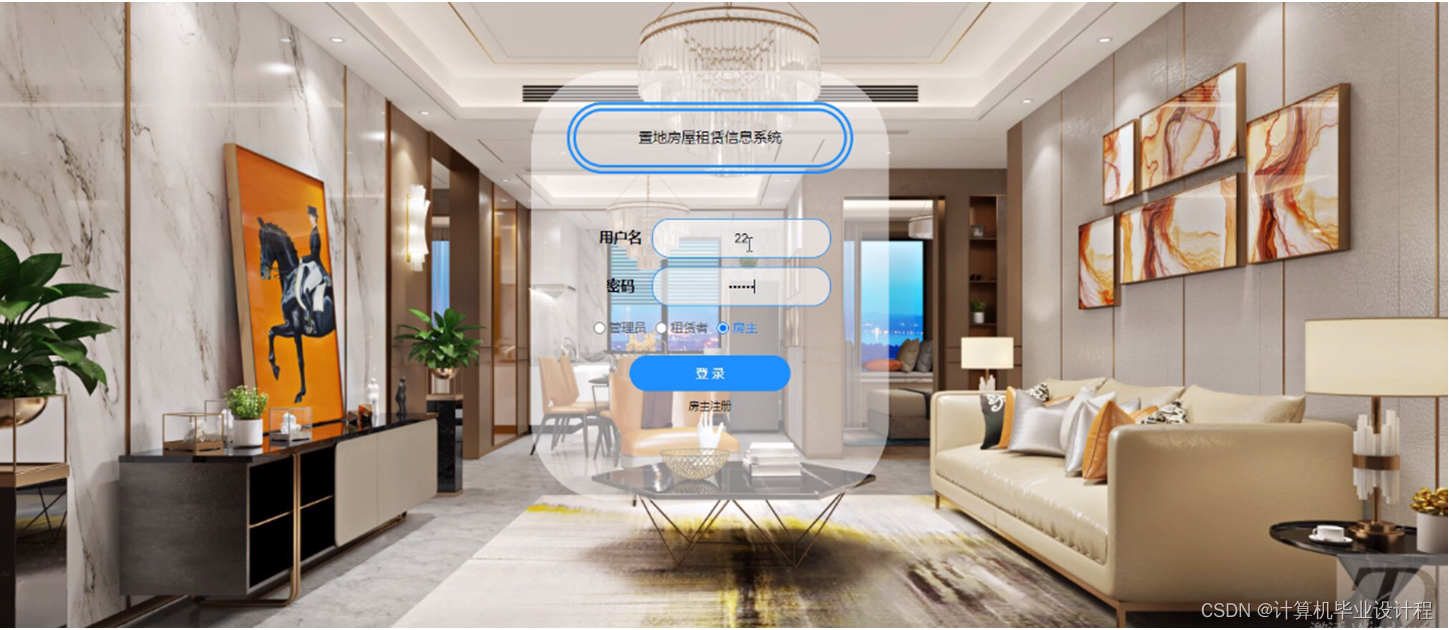

租赁者登录，租赁者通过输入账号和密码，并点击登录进行系统登录操作，如图5-1所示。

图5-1租赁者登录界面图

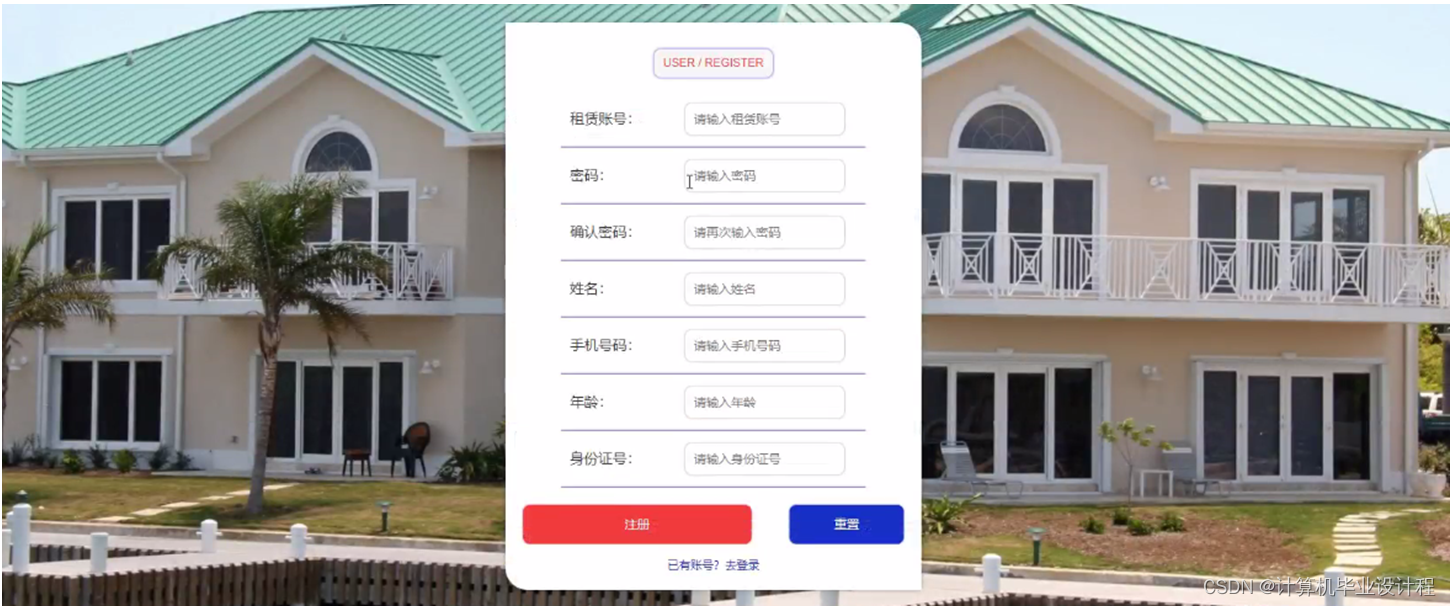

租赁者注册，在用户注册页面通过填写用户账号、密码、姓名、手机号码、年龄、身份证号等信息进行注册操作；如图5-2所示。

图5-2租赁者注册界面图

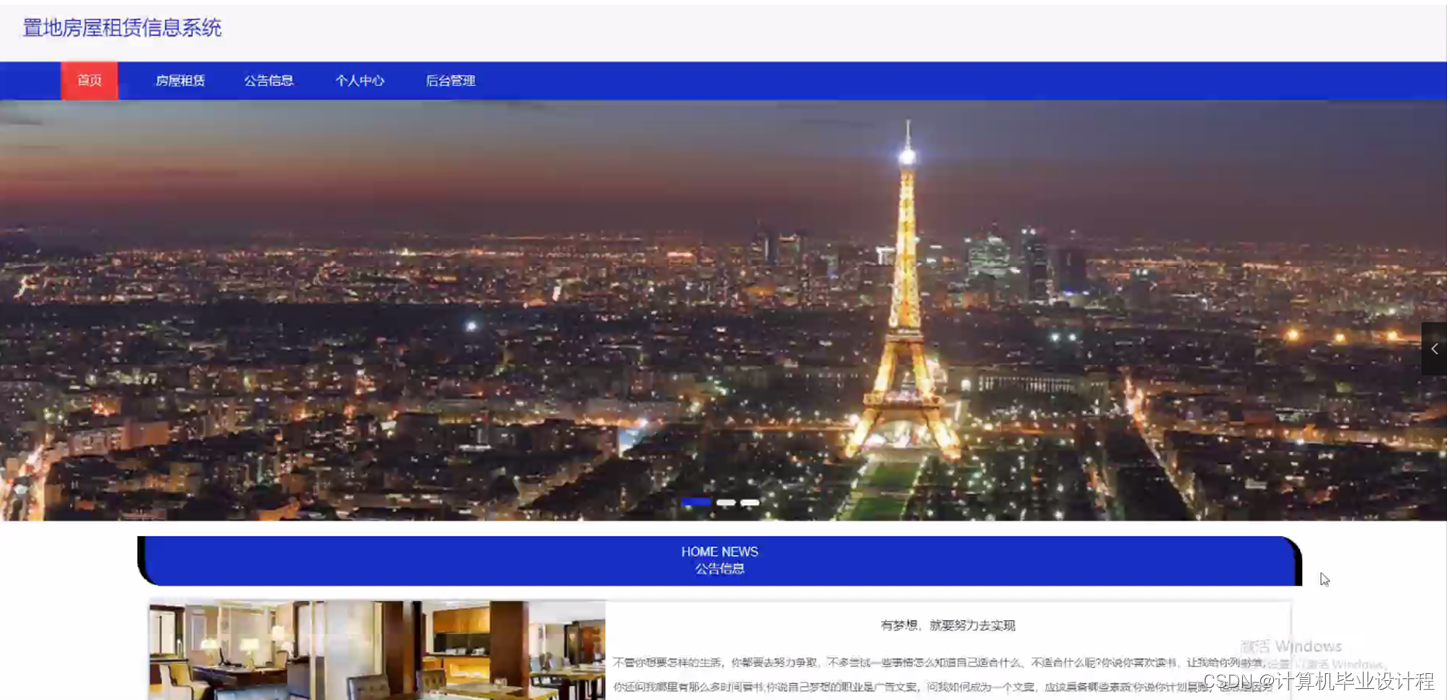

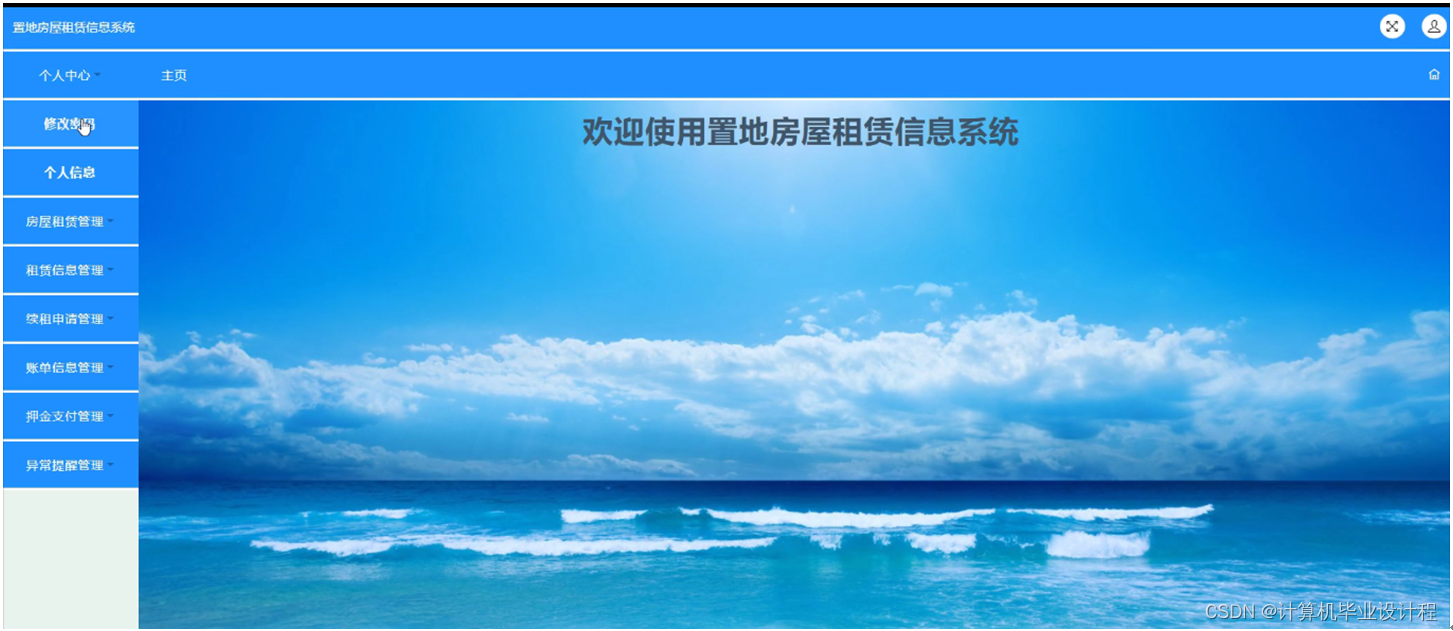

租赁者进入系统后，可以对首页、房屋租赁、公告信息、个人中心、后台管理等内容进行详细操作，如图5-3所示。图5-3系统首页界面图

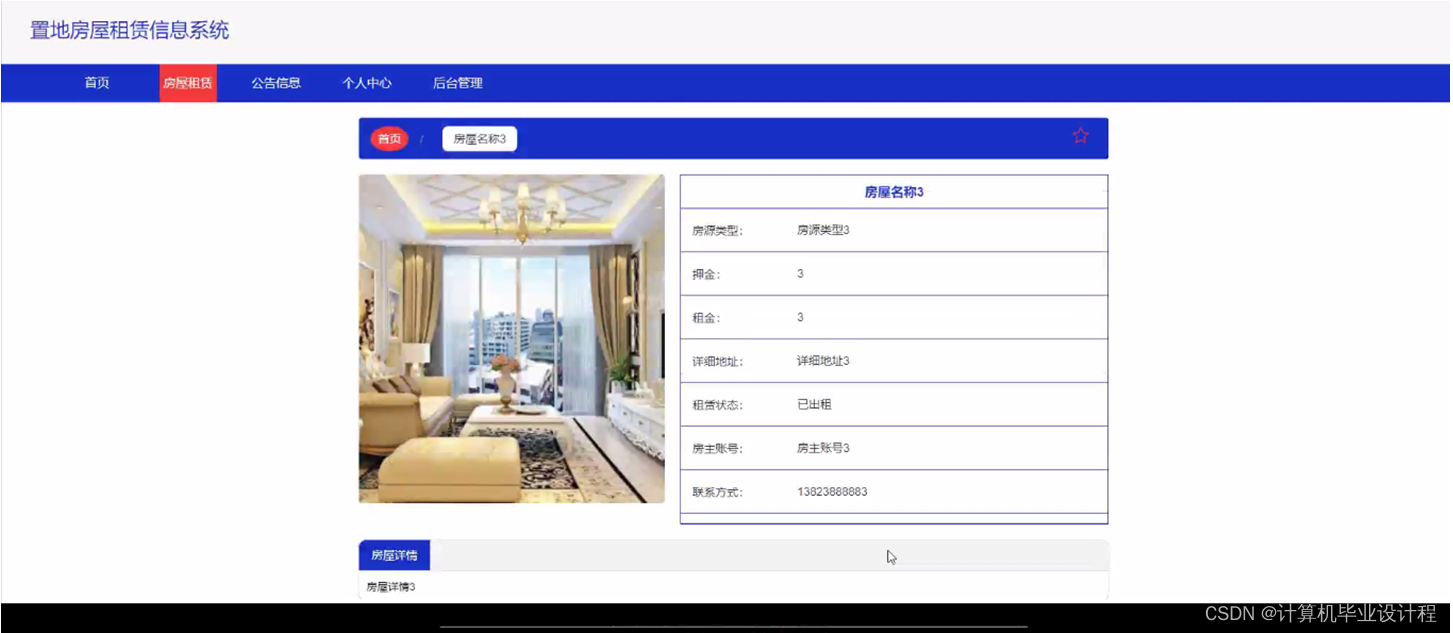

房屋租赁，租赁者可在房屋租赁页面查看房屋名称、房源类型、押金、租金、详细地址、租赁状态、房主账号、联系方式、房屋详情等内容，如图5-4所示。图5-4房屋租赁界面图

后台管理，租赁者进入后台管理页面可查看个人中心、租赁信息管理、续租申请管理、账单信息管理、押金支付管理、异常提醒管理、我的收藏管理等内容，如图5-5所示。

图5-5租赁者后台管理界面图

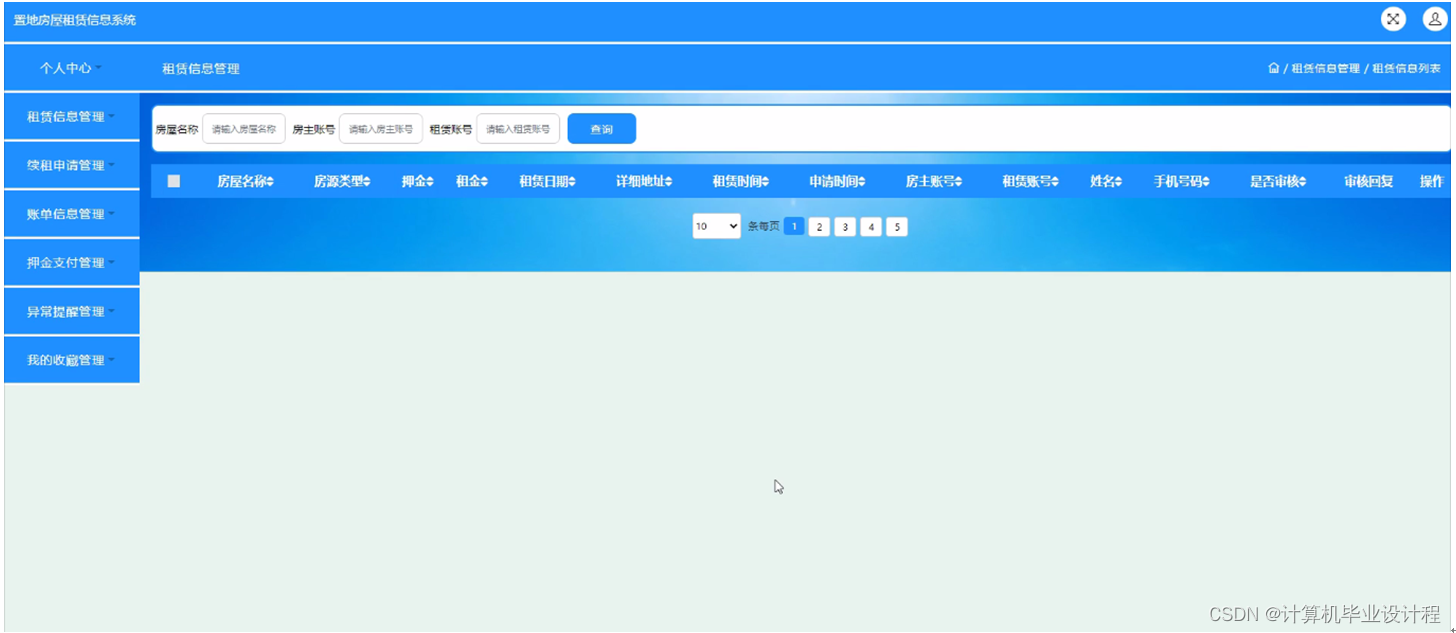

租赁信息管理，租赁者可在租赁信息管理页面查看房屋名称、房源类型、押金、租金、租赁日期、详细地址、租赁时间、申请时间、房主账号、租赁账号、姓名、手机号码、是否审核、审核回复等内容，如图5-6所示。

图5-6租赁信息界面图

我的收藏管理，租赁者可在我的收藏管理页面通过输入收藏名称进行查询等操作，如图5-7所示。

图5-7我的收藏管理界面图

5.2房主功能模块

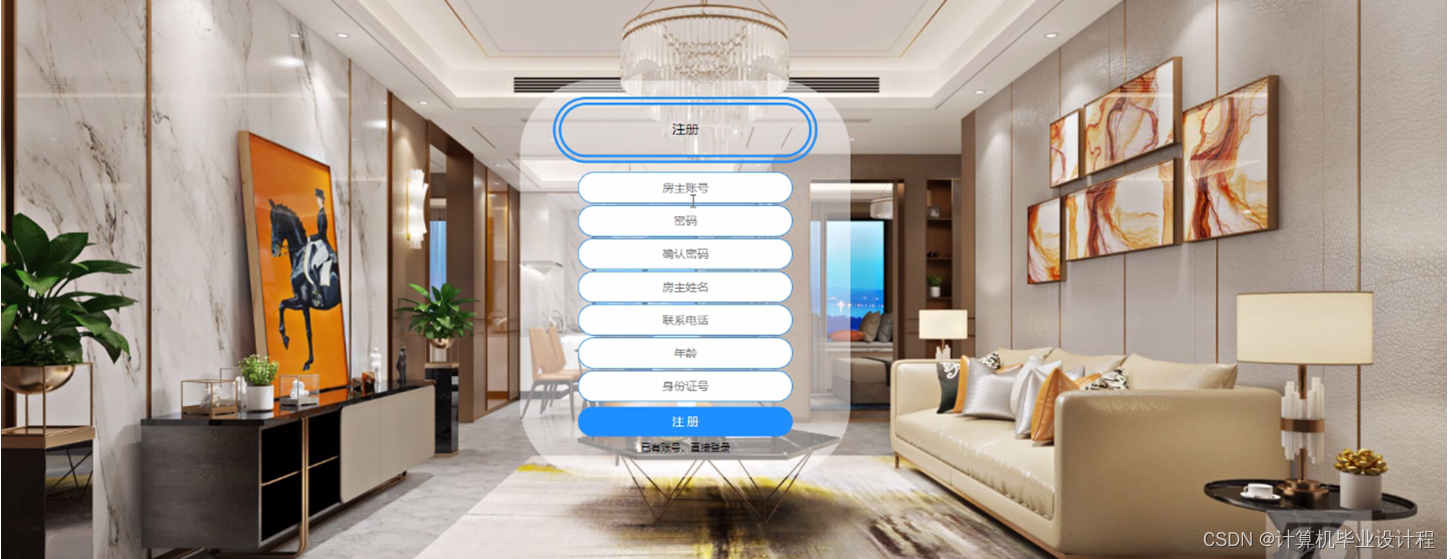

房主注册，房主通过输入房主账号、密码、房主姓名、联系电话、年龄、身份证号进行注册，如图5-8所示。

图5-8房主注册界图面

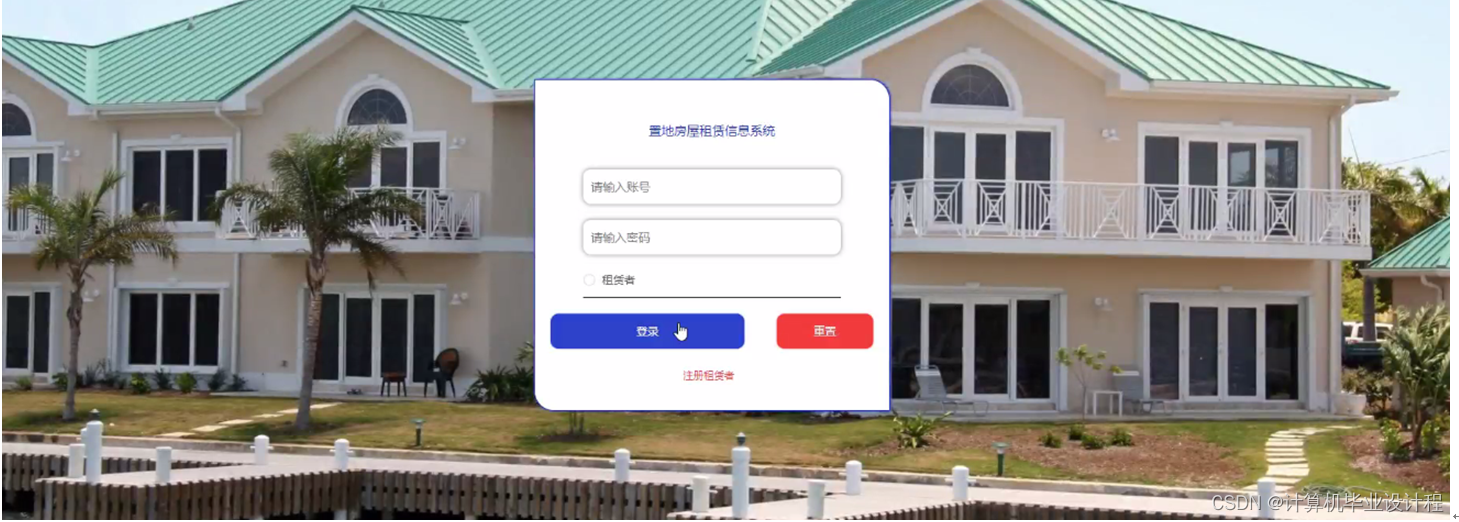

房主登录，通过输入用户名、密码、角色进行登录进入置地房屋租赁信息系统，如图5-9所示。

图5-9房主登录界图面

房主通过登录进入系统后台可查看个人中心、房屋租赁管理、租赁信息管理、续租申请管理、账单信息管理、押金支付管理、异常提醒管理等内容，如图5-10所示。

图5-10房主后台管理界面图

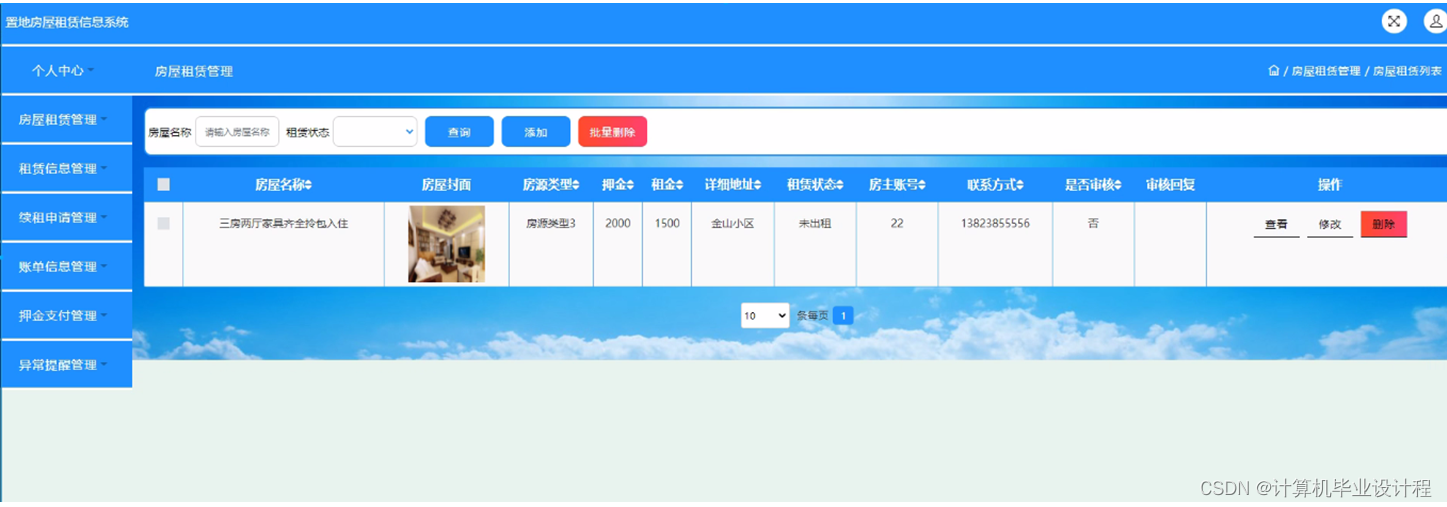

房屋租赁管理，房主可在房屋租赁管理页面通过输入房屋名称进行查询、添加、修改或删除等操作，如图5-11所示。

图5-11房屋租赁管理界面图

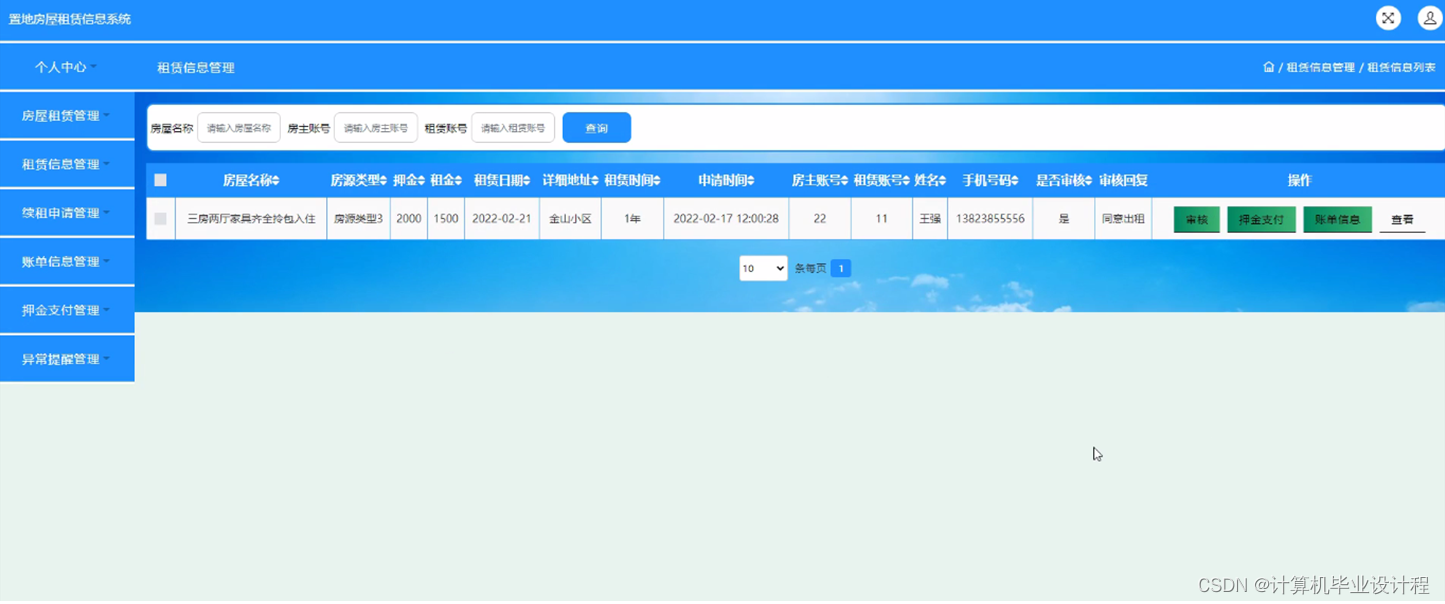

租赁信息管理，房主可在租赁信息管理页面通过输入房屋名称、房主账号、租赁账号进行查询等操作，如图5-12所示。

图5-12租赁信息管理界面图

押金支付管理，房主可在押金支付管理页面通过输入房屋名称、房主账号、租赁账号进行查看押金支付信息等内容，如图5-13所示。

图5-13押金支付管理界面图
