一、简介

 BGP对等体组将更新策略相同的邻居划分到一个对等体组中，以简化配置

二、基于Peer-Group的IBGP配置

router bgp 65001
 bgp log-neighbor-changes
 neighbor test peer-group #创建peer group，名字叫做test
 neighbor test remote-as 65001#peer-group 的AS 号码
 neighbor test update-source Loopback0#基于peer group 的配置
 neighbor test next-hop-self#基于peer group 的配置
 neighbor 2.2.2.2 peer-group test #指向邻居，哪个邻居加入到我的peer-group中
 neighbor 3.3.3.3 peer-group test #指向邻居，哪个邻居加入到我的peer-group中

三、基于Peer-Group的EBGP配置

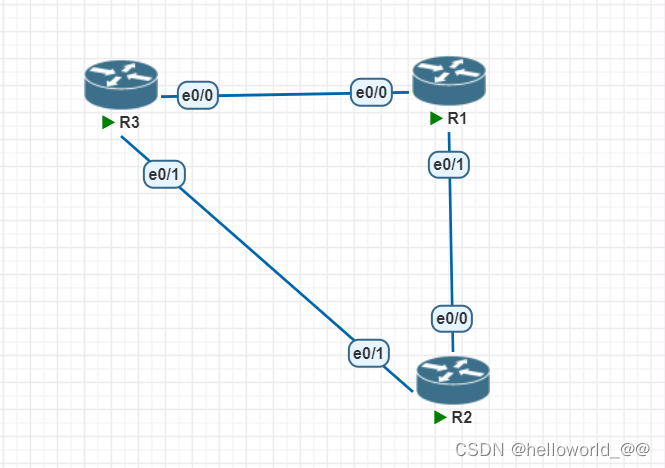

R1与R2建立EBGP的邻居关系,配置与上面类似

 R1:

router bgp 1
 bgp router-id 1.1.1.1
 bgp log-neighbor-changes
 neighbor test peer-group
 neighbor test remote-as 2
 neighbor 12.1.1.2 peer-group test

 R2:

router bgp 2
 bgp router-id 2.2.2.2
 bgp log-neighbor-changes
 network 2.2.2.2 mask 255.255.255.255
 neighbor test peer-group
 neighbor test remote-as 1
 neighbor 12.1.1.1 peer-group test

四、IBGP的水平分割与路由反射器

1.水平分割概念

一个运行IBGP协议的路由器，如果从另外一台IBGP路由器学习到了路由。那么他不会将学习到的这条路由继续传递给下一个IBGP邻居。

2.现象

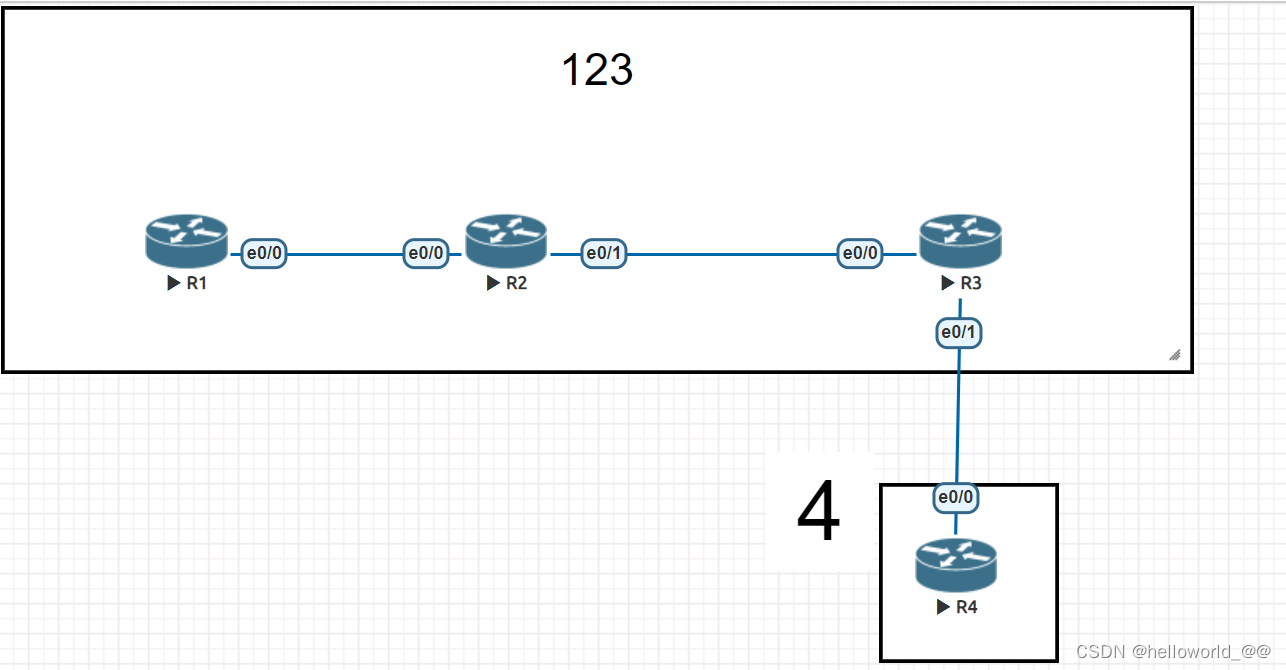

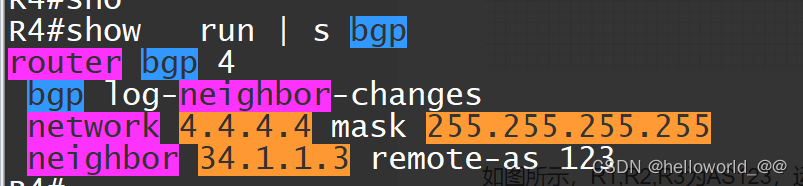

如图所示，R1,R2,R3为AS123，运行了IBGP路由协议，其中也配置了更新源，下一跳自我等配置。 R4与R3建立EBGP邻居关系。R4配置如下：R4宣告了自身的环回口路由。

【1】R3收到的路由信息如下：

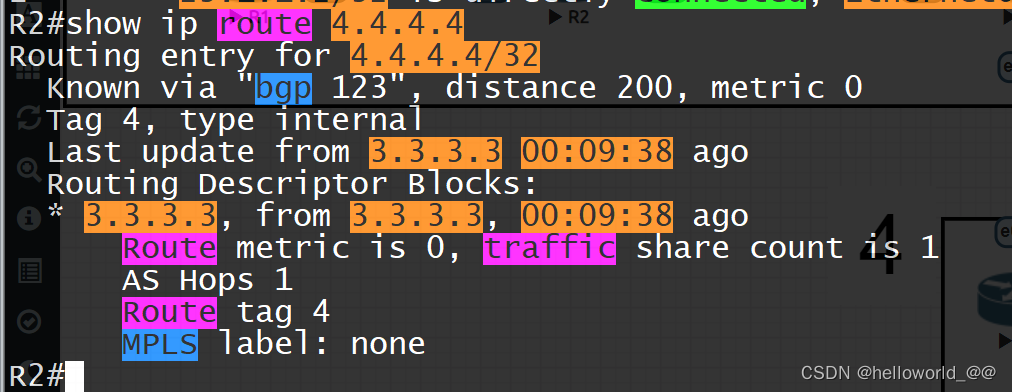

【2】R2收到的路由信息如下：

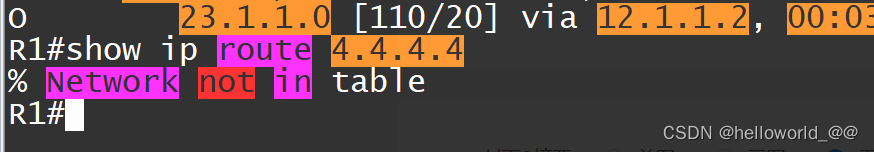

 【3】R1:

---

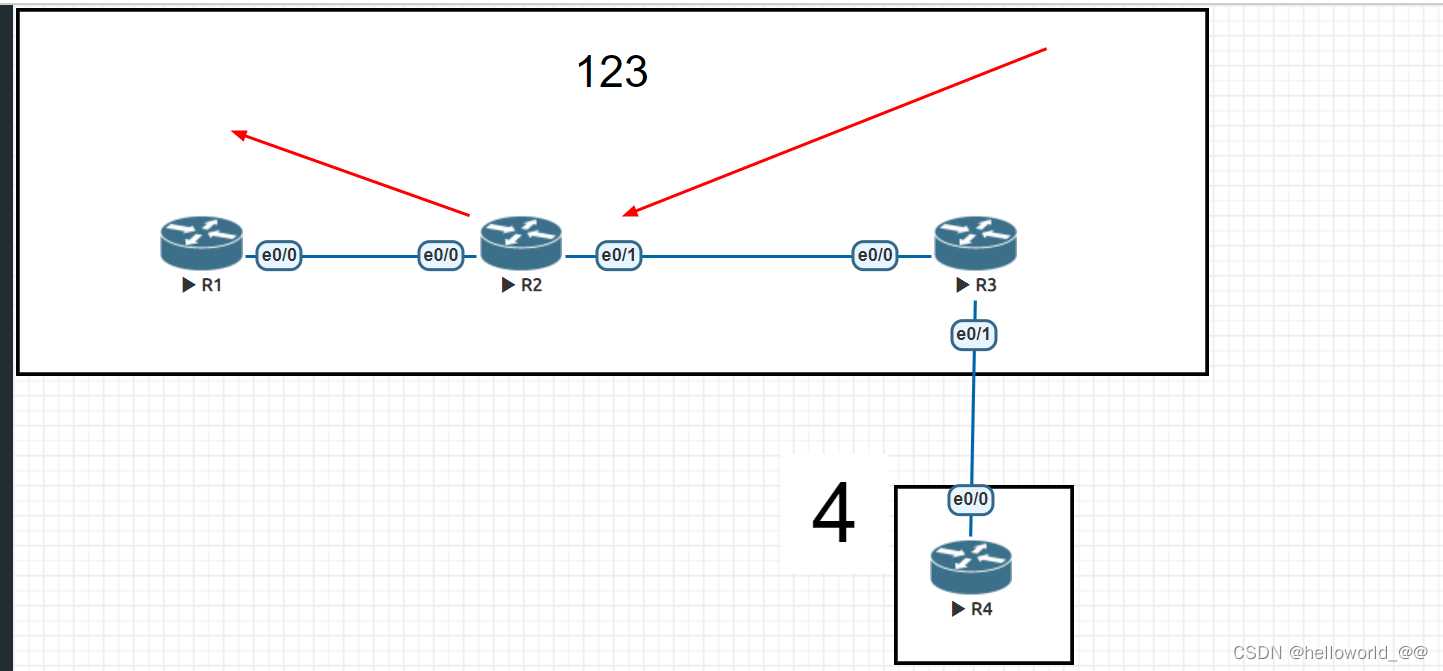

这就是IBGP水平分割导致的现象！

五、打破水平分割-路由反射器

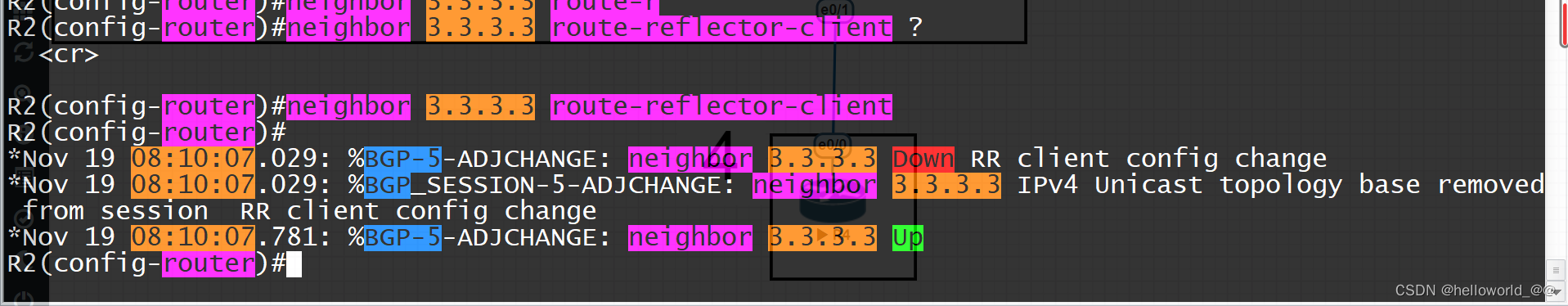

 配置如下：

 此时再去查看R1的路由 R1已经收到来自4.4.4.4的路由

关于路由反射器：

1.  非客户端和非客户端不会反射路由
2. 客户端和非客户端会反射路由
3. 客户端与客户端会反射路由
4. 如果存在多条路径，那么RR只反射最优路径
5. RR在反射时不会修改BGP路径属性，比如：Next-hop-self。AS_Path,本地优先级和MED
6. RR总是回向EBGP对等体通告
7. RR如果从外部对等体(EBGP)学习到路由，那么它将反射给所有的客户端与非客户端，因为不存在水平分割的现象。

《具体相关内容可查看此书籍-7.2-路由反射章节》
