1.1 芯片简介

这是一款镁光的容量8Gb，总线位宽8位的SLC NAND Flash，兼容ONFI 1.0标准。芯片内包含两个die，每个die为4Gb，每个die有两个plane，每个plane为2Gb，每个plane有2048个block，每个block为128K，每个block有64个page，每个page为2K，以上容量不包含每页用来存储坏块信息和ECC信息的spare area。

1.2 功能框图

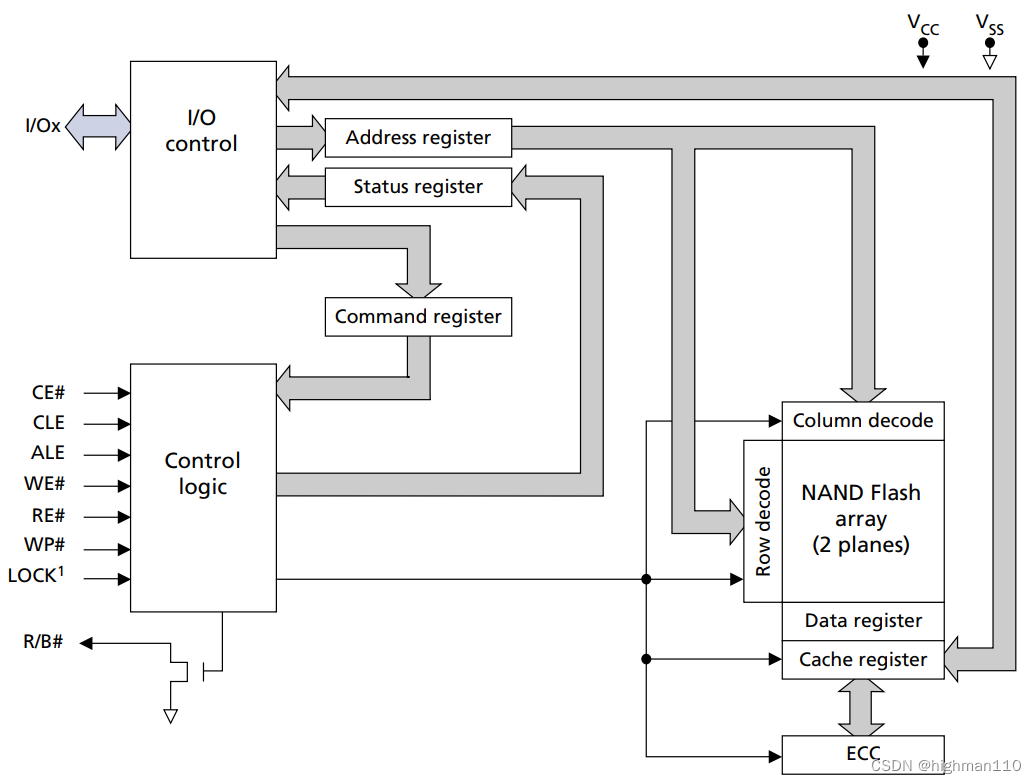

1、I/O control：数据、命令、地址的输入输出口；

2、Status Register：片内的状态寄存器；

3、Command Register：命令锁存寄存器；

4、Address Register：地址由地址寄存器锁存并发送到行解码器以选择行地址，或发送到列解码器以选择列地址；

5、Control Logic：解码总线状态，判断当前属于地址输入、命令输入、或是数据输入输出周期；

6、存储阵列：两个plane，上图仅为芯片其中一个die；

7、Row decode：行地址解码；

8、column decode：列地址解码；

9、Data register：数据寄存器；

10、Cache register：缓存寄存器；

11、ECC：进行数据校验。

注意：数据寄存器和缓存寄存器可以单独操作，在缓存操作命令下，如页缓存读、页缓存编程，可以提升数据吞吐量。这个和CPU的cahe原理是一样的。

1.3 存储结构

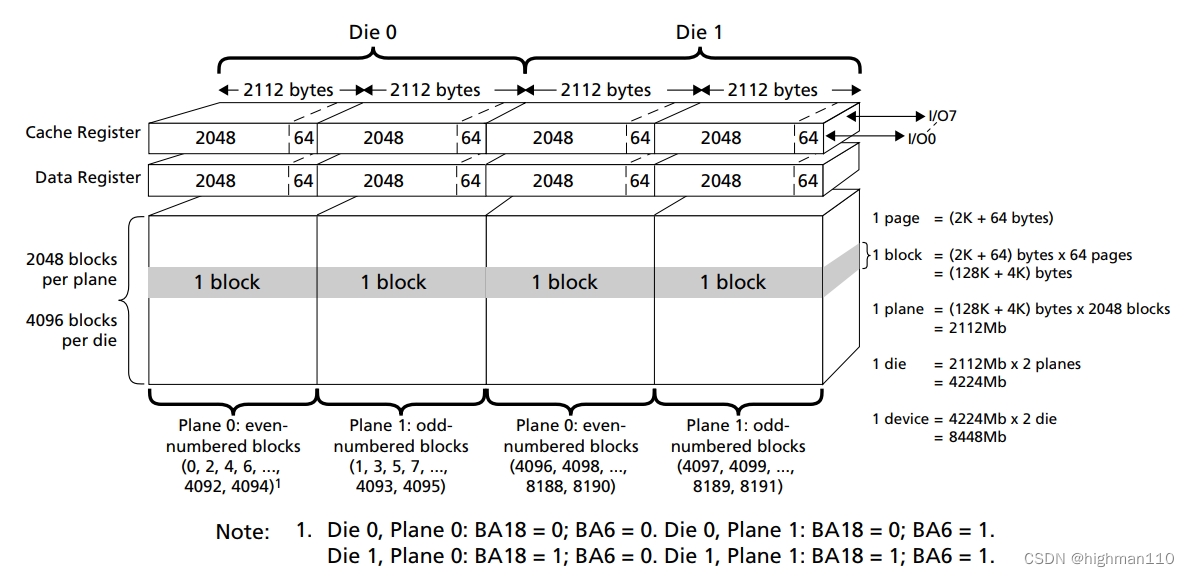

Die、plane、Block、page前文已经说明，大家对照下图可以清晰地明白，不再赘述。这里说明一下每个plane上的数据寄存器和缓存寄存器，普通的页编程、页读取不需要经过数据寄存器，外部结构通过缓存寄存器直接和存储阵列交互。但是外部接口速率和存储阵列的读写速率相对较慢，以编程操作为例，如果要等外部数据全部输入进缓存寄存器，再由缓存寄存器往存储阵列里写，耗时较长，这时增加一个数据寄存器，在外部数据全部输入进缓存寄存器后，将数据拷贝到数据寄存器，然后在数据寄存器往存储阵列写数据期间，外部接口可以开启下一页数据往缓存寄存器里写，如此反复，则可以提升数据吞吐量。

1.4 信号定义

信号定义如下表，其中CE#和R/B#分别有两个引脚，分别对应两个die：

1.5 双平面（plane）操作

每个NAND闪存逻辑单元（LUN）被划分为多个物理平面。每个平面包含独立于其他平面的高速缓存寄存器和数据寄存器。这些平面通过低位的块地址位寻址。如存储结构图中的Note所示。

双平面操作通过在多个平面上执行并发的读取、编程或擦除操作，更好地利用了这些物理平面上的NAND闪存阵列，显著提高了系统性能。两个平面之间的操作必须是相同类型的；例如，不能在一个平面上执行PROGRAM操作而在另一平面上执行ERASE操作。

当发出双平面编程或擦除操作时，使用READ STATUS（70h）命令并检查先前的操作是否失败。如果READ STATUS（70h）命令指示发生错误（FAIL=1和/或FAILC=1），则使用READ STAUTS ENHANCED（78h）命令确定哪个平面操作失败。

1.6 Die间交错操作

在有多个die的芯片中，可以通过die间交错操作提升性能。交错操作是在一个die繁忙（RDY=0）时向空闲die（RDY=1）发出的操作。但在RESET（FFh）、读标识（90h、ECh、EDh）和特性配置（EEh、EFh）操作之后，直到目标上所有die的ARDY=1之前，禁止多die交错操作。

在交错操作期间，有两种方法可以确定操作是否完成。R/B#信号指示对应die何时完成其操作。当任何die忙时，R/B#保持为低。当R/B#变高时，对应die处于空闲状态，操作完成。或者，也可以通过READ STATUS ENHANCED（78h）命令单独报告每个die的状态。

如果裸片（LUN）正在执行高速缓存操作，如页高速缓存编程（80h-15h），则当状态寄存器位6为1时（RDY=1），裸片（LUN）能够接受另一高速缓存操作的数据。所有操作（包括高速缓存操作）在状态寄存器位5为1时（ARDY=1）在裸片上完成。

1.7 错误管理

通常Nand Flash出厂时就有可能存在缺陷，同时这种缺陷会影响块擦除，这样的缺陷被称为坏块。所以这时就需要坏块管理和纠错算法来保证数据的完整性。

每个block的第一个（规范规定可以是第一个也可以是最后一个）page中有64字节的spare area，可用来标记坏块。如果一个块是有缺陷的，并且使用 8-bit 数据访问方式，则制造商应该通过设置有缺陷的块的第一个（或者最后一个）page 中，缺陷区域（这个缺陷区域规范中没有明确是什么地址）的第一个Byte 为00h，来标记有缺陷的块。如果一个块是有缺陷的并且使用16-bit数据访问方式，则通过设置缺陷块的第一个（或最后一个）page 中，缺陷区域的第一个word 为 0000h，来标记有缺陷的块。

主机软件在对nand flash进行编程或擦除前，应先到每个block的第一个page First spare area location进行检查，判断哪些block是坏块，然后生成一张坏块表。

为了保证数据的完整性，建议做如下操作：

1、在编程和擦除操作后检查状态；

2、在典型场景下，使用最小ECC要求；

3、使用坏块管理机制和磨损均衡算法；

Description	Requirement
Minimum number of valid blocks (NVB) per LUN	4016（出厂时好块不能低于4016）
Total available blocks per LUN	4096
First spare area location	x8: byte 2048 x16: word 1024
Bad-block mark	x8: 00h x16: 0000h
Minimum required ECC	4-bit ECC per 528 bytes
Minimum ECC with internal ECC enabled	4-bit ECC per 516 bytes (user data) + 8 bytes (parity data)
Minimum required ECC for block 0 if PROGRAM/ERASE cycles are less than 1000	1-bit ECC per 528 bytes
