HyperLynx（三十）高速串行总线仿真（二）

高速串行总线仿真（二）

仿真实例

1.探索多层板中的PCI-E串行通道
2.设置叠层以减小损耗
3.分析通道的不同配置对损耗的影响
4.检测驱动端规范
5.检查接收器规范
6.通过仿真得出整个通道的驱动约束限制

1.探索多层板中的PCI-E串行通道
在本节练习中，将探索在不同的通道配置下分析 PCI-Express多层板设计。
(1)打开HyperLynx.
(2)使用“File”一“Open Multiboard Project”来打开 Entire_System-pjh，路径如下:C:
\Adv_HL_Trng\SERDES_Interface \postlayout \MultiBoard
(3)当加载设计时遇到如图所示信息提示，选择“否”。
在这里插入图片描述

(4)通过“Models”→“Edit Model Library Paths”添加以下路径:C:\Ady_HL_Tng\SERDES_Interface\models。

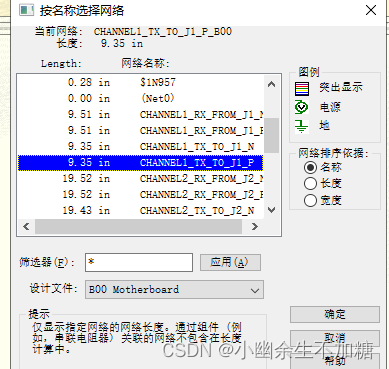

(5)选择网络“CHANNEL1_TX_TO_J1_P”，如图所示。

在这里插入图片描述

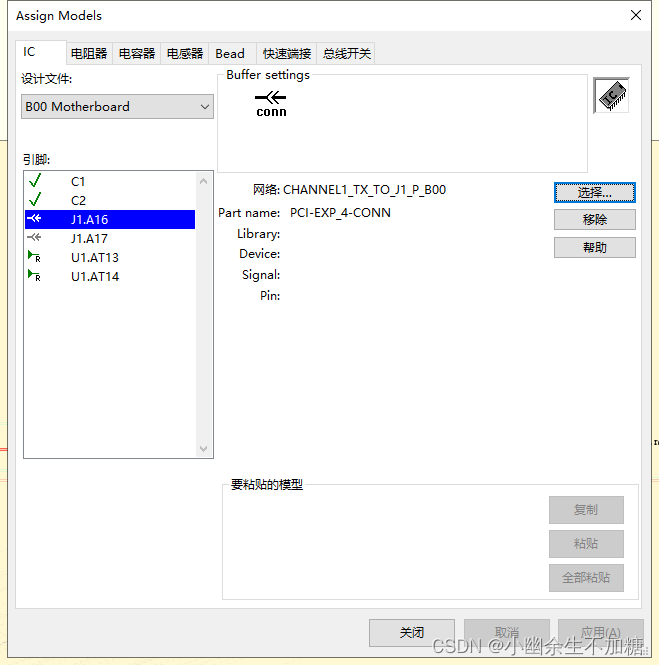

(6)单击按钮，查看网络的引脚信息，如图所示
(7)选择“Expot”→“Reports”→“Net Statistics”，导出的网络报告如图所示，由报告可以得到以下信息：

所有段的总延时:3.3337ns
所有段的总长度:22.186in
段的数量:48
过孔数量:4
最小段阻抗:62.7ohms
最大段阻抗:62.7ohms
总的接收容限:0.560pF
总的段阻抗:2.231ohms
有效网络电阻:62.7ohms

(8)选择网络CHANNEL2_TX_TO_J2_P。

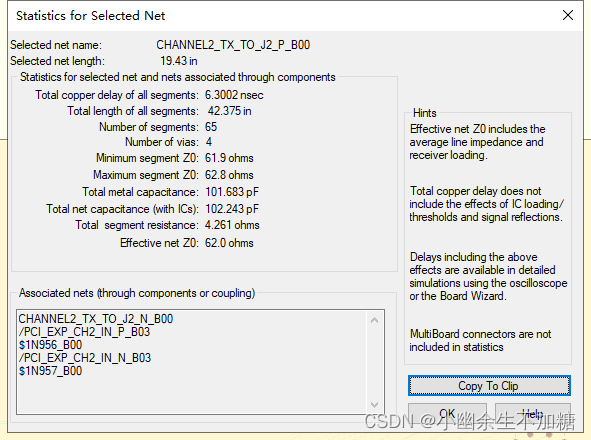

(9)选择“Export”一“Reports”→“Net Statistics”，如图所示，可以看出所有段的总长度是42.375in。
在这里插入图片描述

以上记录的长度包括差分对的网络长度，需要将其分成两段以便得到差分对的一个网
络。正如以上步骤显示，这个设计设置在多种不同的长度下进行仿真。
(10)保存BoardSim 会话，退出 HyperLynx。

2.设置叠层以减小损耗

在本节练习中，将要观察串行通道设计中影响损耗的因素。
设计要求如下。
层数:4
板厚:62mil
单端目标阻抗:60ohms
差分阻抗:100ohms

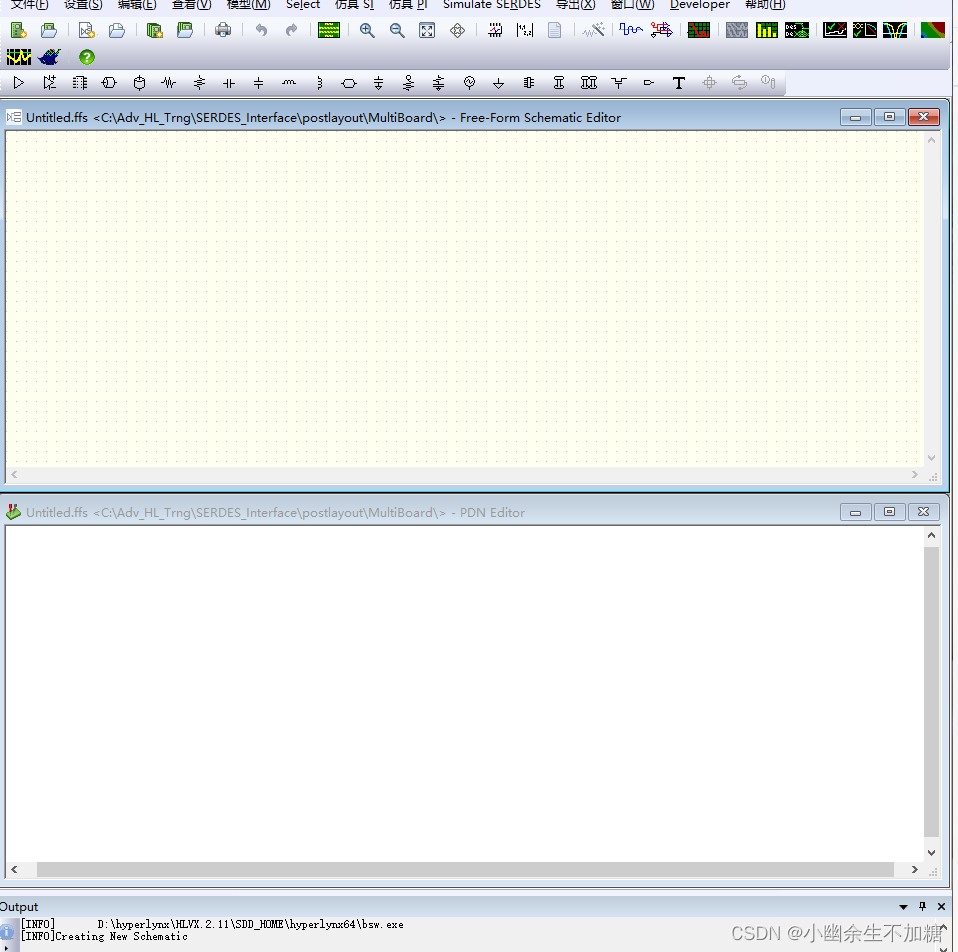

(1)打开一个新的 LineSim Free-Form Schematic，如图所示。
在这里插入图片描述

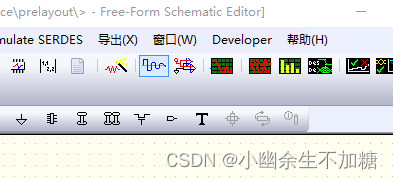

(2)确保启动了损耗仿真(提示:通过单击“Setup”→“Enable Lossy Simulation”或者单击菜单栏按钮)。
在这里插入图片描述

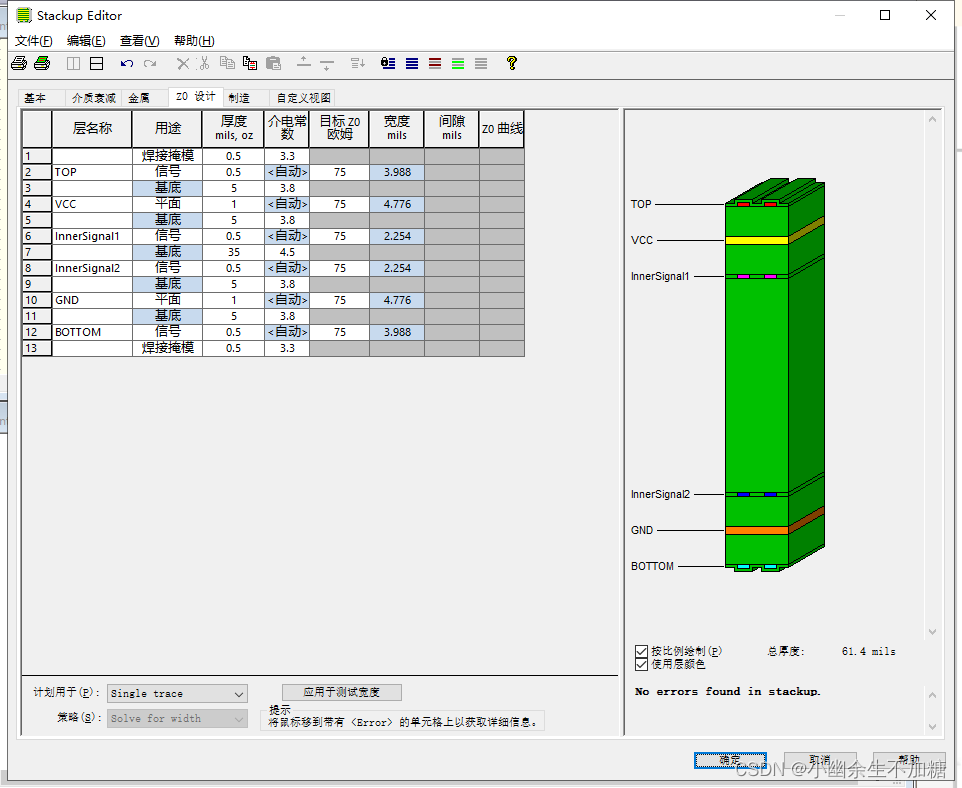

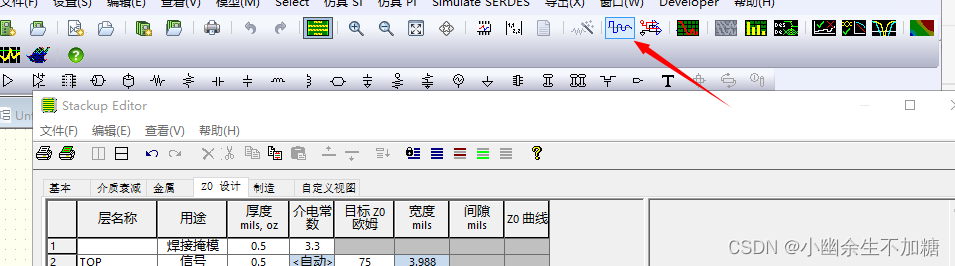

(3)打开叠层编辑器，单击“Z0 Planning”选项卡，如图所示。

在这里插入图片描述

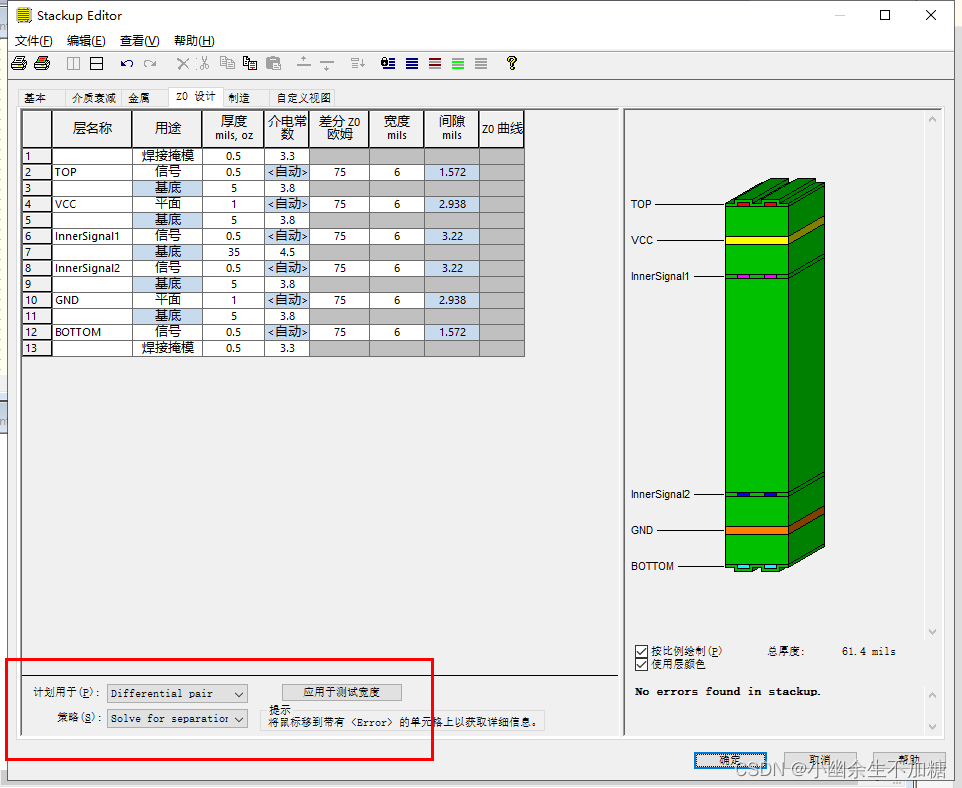

(4)在叠层编辑器对话框的左下角设置如图所示参数。
设计用途:Differential pair
方法:Solve for separation

在这里插入图片描述

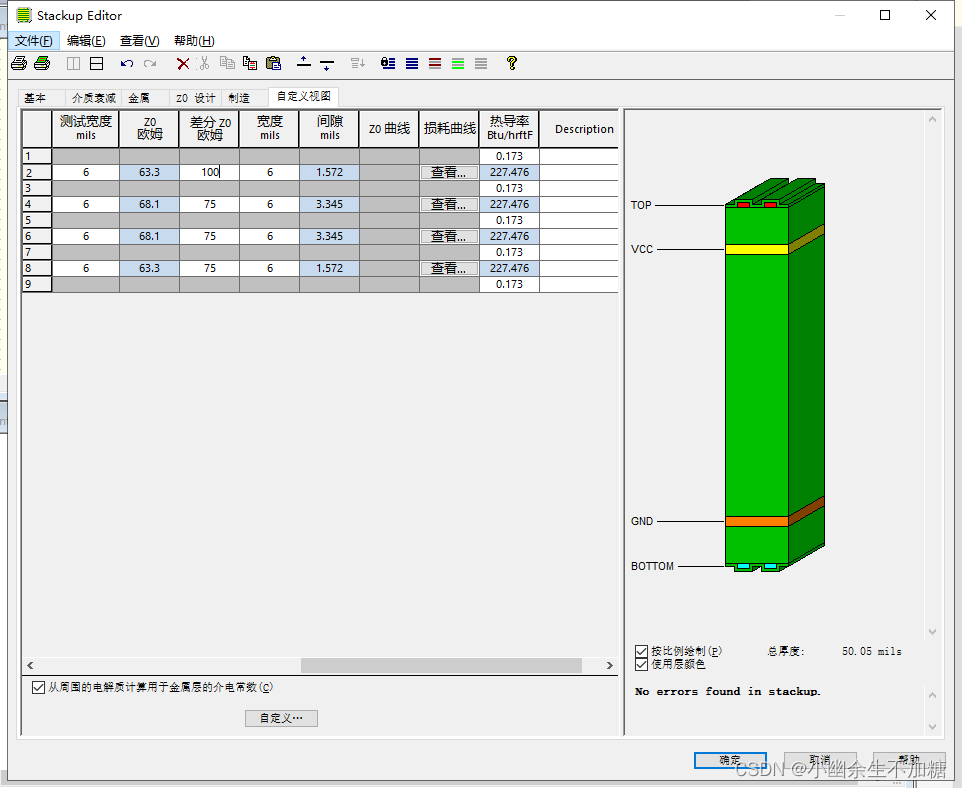

(5)选择“Custom View”选项卡，如图所示。
“Custom View”选项卡可以从其他选项卡进行访问，这个功能使得可以在一个选项卡下同时规划单端和差分阻抗。

在这里插入图片描述

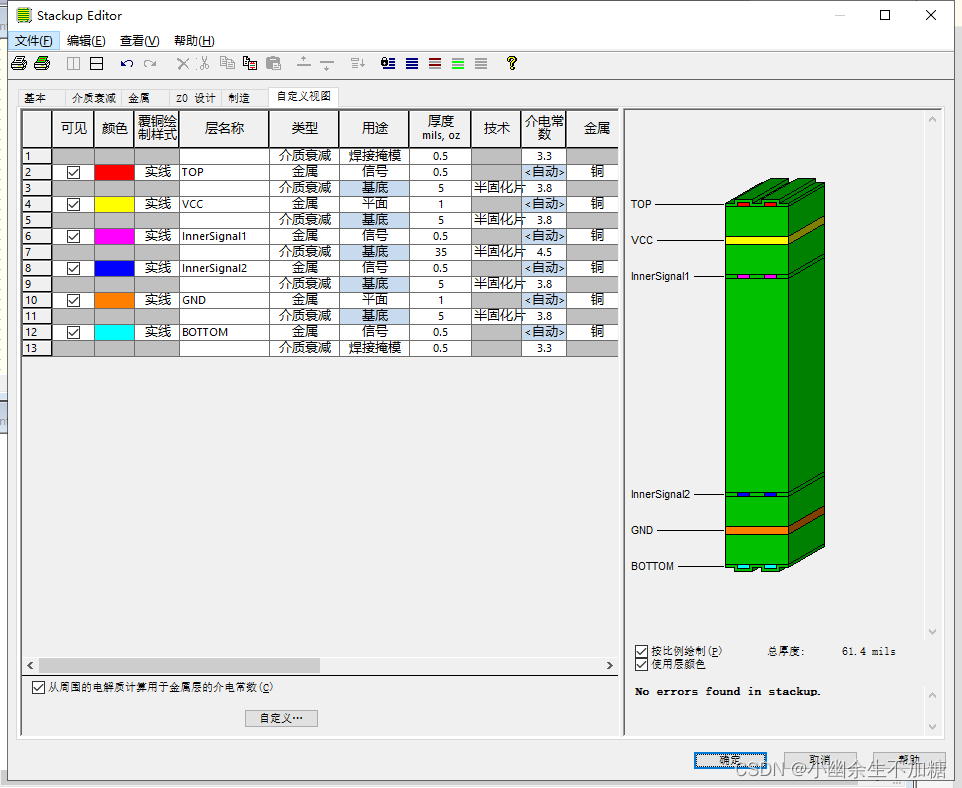

(6)因为我们将要设计一个四层板，所以删除5、6、8、9层
①通过按下Ctrl键单击每层的行标题来选择5、6、8、9层，如图所示。
②)按Delete键删除。

在这里插入图片描述

(7)在TOP层的“Dif Z0”列输入100，如图所示。记住，这是必需的差分阻抗。接下来看3mil线宽对损耗、阻抗、差分间距的影响。

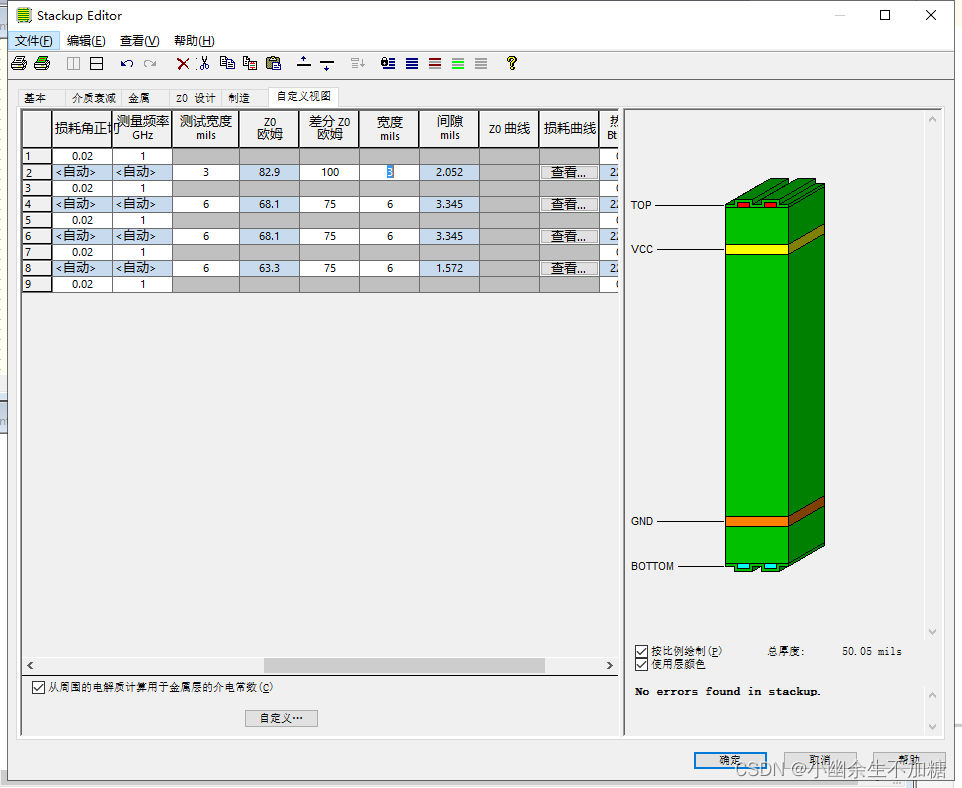

(8)在顶层设置“Test Width”和“Width”都为3，如图所示。
在这里插入图片描述

正如所看到的，单端阻抗是82.9ohm，间隔是2.052mil。然而设计中需要的是 60ohm 的单端阻抗，这并没有达到要求的值，而且线间距太小不能满足生产的要求。
(9)在“Thickness厚度”列，为每一个指定的层输入以下信息。
Layer2(顶层):I(oz)
Layer3(位于顶层下的介电层):3(mil)

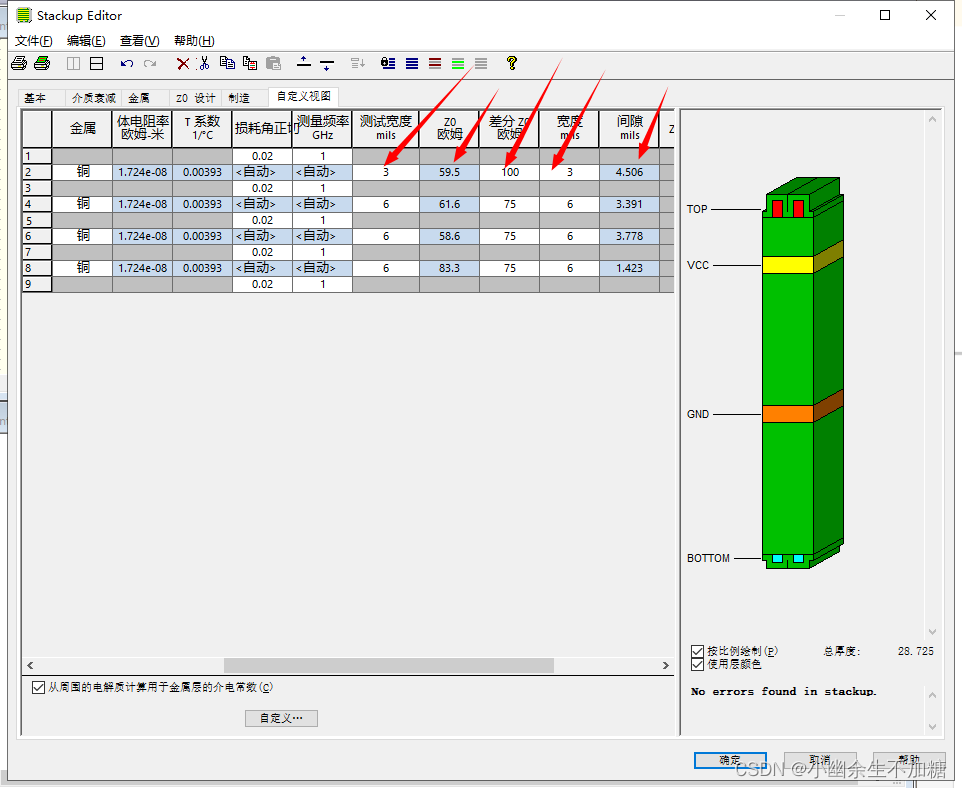

现在，60ohms单端阻抗已经达到，4.4mil的间距也可以接受，如图所示。接下来观察微带线的损耗。

在这里插入图片描述

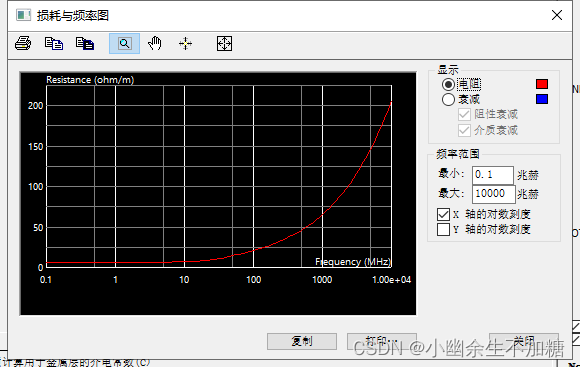

(10)单击顶层损耗曲线的“View”按钮，如图所示:
在这里插入图片描述

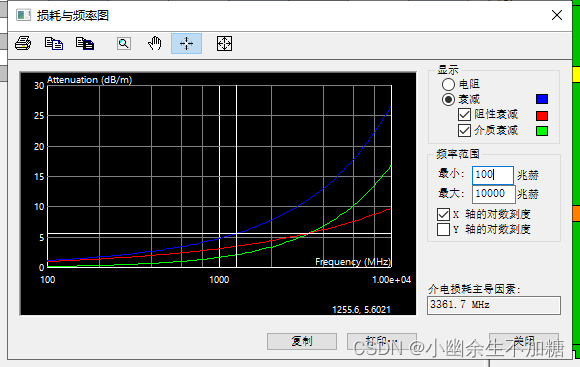

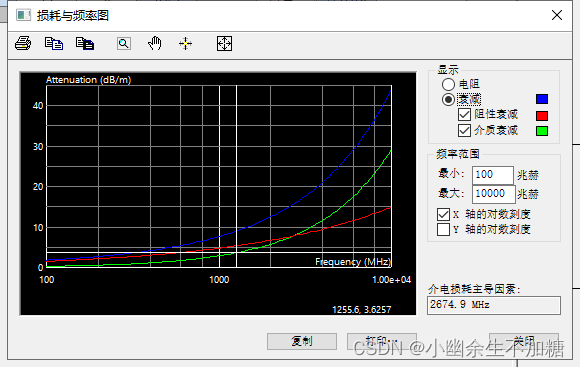

(11)在损耗图中，在1GHz附近用鼠标画框来观察。因为我们感兴趣的频率是1.25CHz，所以将在这个频率处查看损耗，如图所示。
在这里插入图片描述

(12)在图中，通过鼠标右键选择Track Cursor跟踪光标，蓝色的曲线是电阻和介电损耗的总和。
(13)将光标置于1250MHz 处，记录以下损耗(提示:在对话框的右下角显示鼠标指示的值):
在宽度为3mil、电介质厚度为3mil、损耗因素为0.02时的损耗为 10dB。
(14)关闭图形对话框。
(15)改变第3层的厚度为5mil，将顶层的“Test Width”和“Width”设置为5，如图所示。

在这里插入图片描述

(16)重复(11)~(13)的操作步骤，记录 1250MHz处的损耗。在宽度为5mil、电介质厚度为5mil、损耗因素为0.02时的损耗为8.0476dB，如图所示。
在这里插入图片描述

接下来确定影响损耗的其他因素。

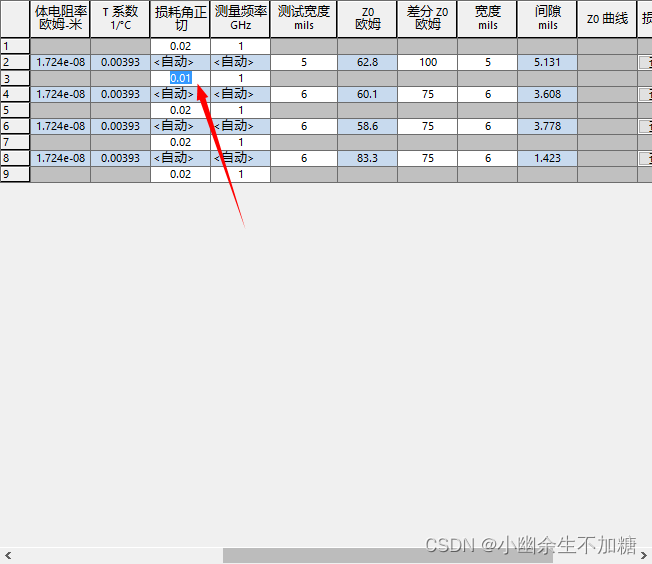

(17)在第3层的“Loss Tangent损耗因子”列输入0.01，如图所示。
在这里插入图片描述

(18)重复步骤(11)~(13)，记录1250MHz以下的损耗，如图所示。

在这里插入图片描述

可以看到，在宽度为5mil、电介质厚度为5mil、损耗因素为0.01时的损耗为6.6dB。

(19)通过上面的观察，对影响损耗的因素总结如下:

①随着电介质厚度的减小，损耗减小;
②随着线宽的增大，损耗减小;
③随着损耗因素的减小，损耗减小;
④随着线长的增大，损耗减小。

(20)改变第3层的损耗因素为0.02。
(21)第7层和第8层的金属和电介质厚度与第3层和第2层的一样。

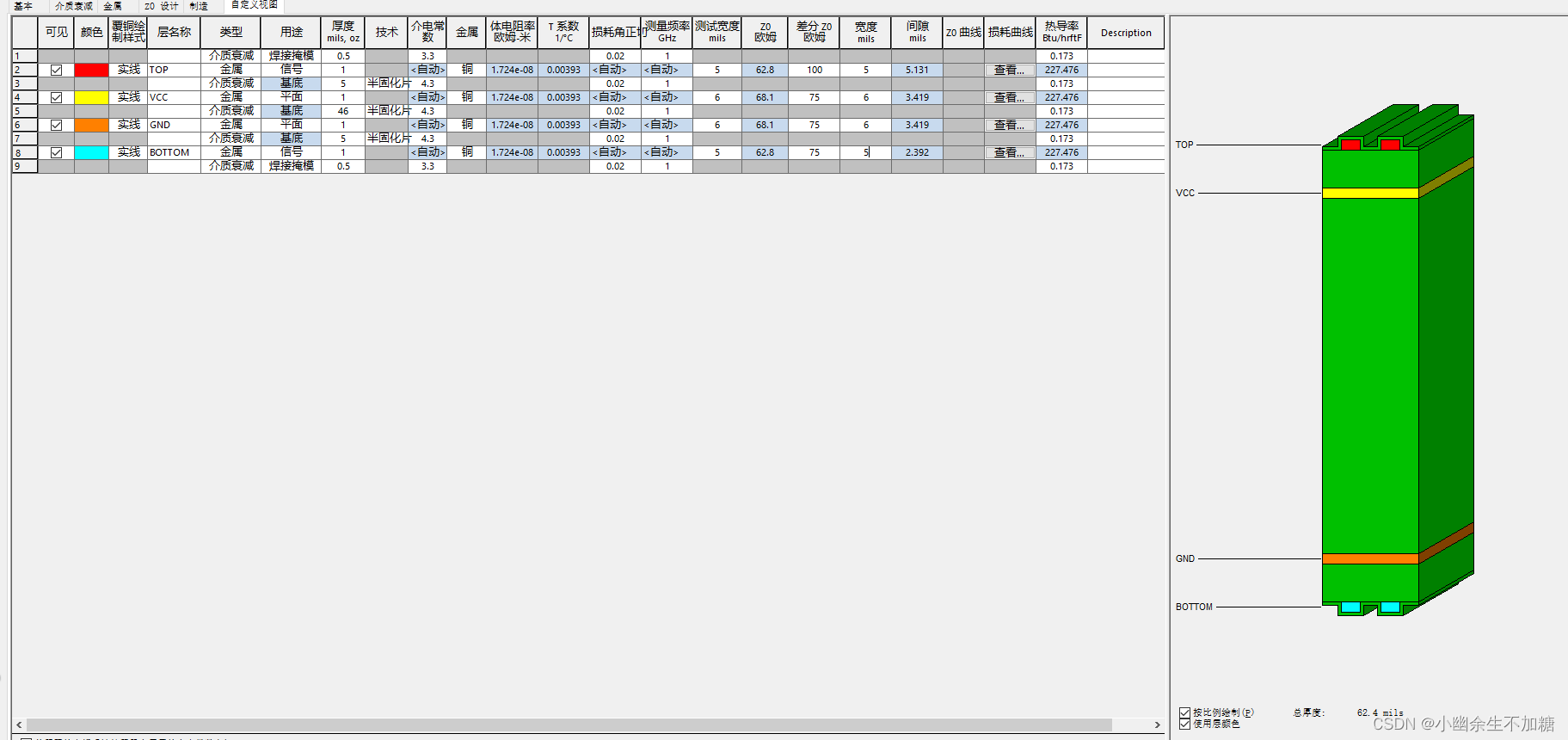

(22)第5层厚度输人46，以达到62mil的板层厚度，最后的叠层应该如图所示。
在这里插入图片描述

(23)总结差分对的布线要求如下:
线参数 Diff Z0=100ohms，线宽为5mil，线间距为5mil。
(24)在叠层编辑器中单击“OK”按钮。
(25)在原理图中放置两个传输线符号，并使其耦合。

①选中两条传输线。

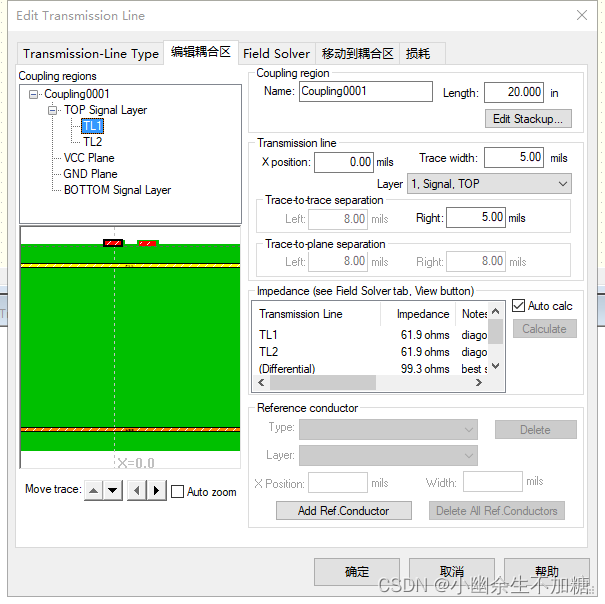

②单击鼠标右键选择“Couple”，每条线的宽度设置为 5mil，线间距设置为5mil，如图所示
在这里插入图片描述

(26)在编辑耦合区域的阻抗选项卡上，记录TL1、TI2和差分阻抗的值如下。
TL1 的阻抗:61.9ohms
TL2的阻抗:61.9ohms
差分阻抗:99.3ohms
(27)可以发现以上的单端阻抗和叠层编辑器中的Z0值略有不同。
(28)输入长度值为20in，如图所示。

(29)单击“Loss”选项卡(确定损耗仿真被使能)。

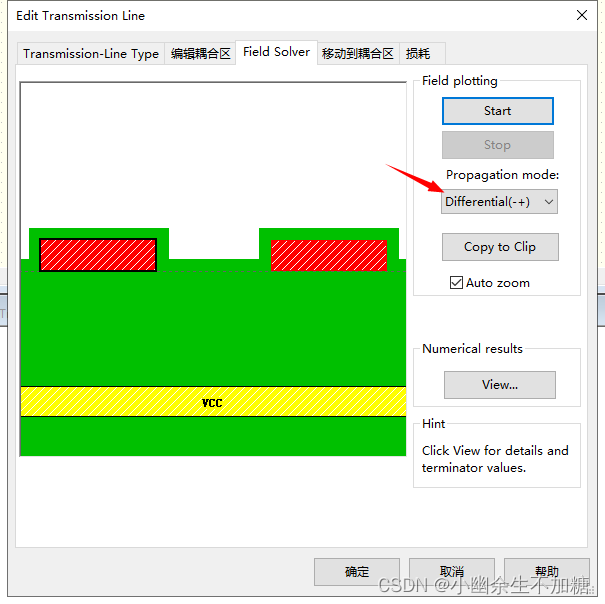

(30)确保传输线模式区域设置为“Differential(±)”，如图所示。

在这里插入图片描述

(31)在X、Y两个轴上都关闭log scale*（对数刻度）*。
(32)确保“Per unit length每单位长度”选项不被选中。

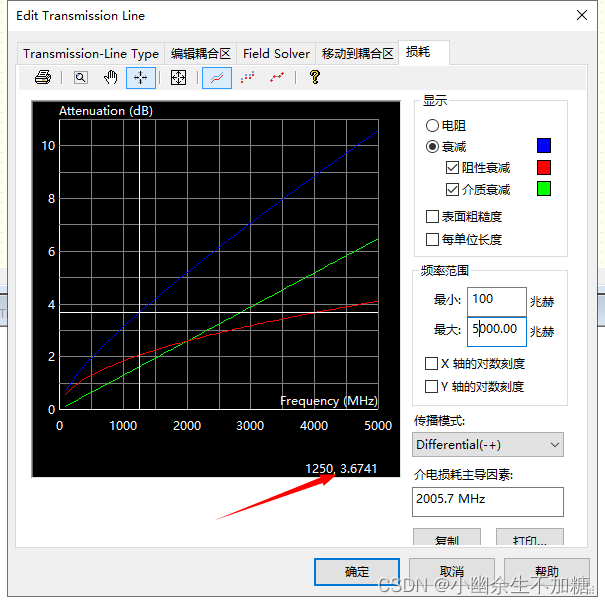

(33)测量1250MHz的损耗并记录如下(注意:如果鼠标指示的值不显示，可放大并记录相对应的Y轴对应的值):在20in 差分对中的损耗为3.67dB，结果显示如图所示。
在这里插入图片描述

这是另一种查看损耗的方法，可以看到在“Per unit length”关闭的情况下这个指定长度的总损耗。此外还可以看到，损耗取决于传播的模式。

(34)保存文件在C:\Adv_HL_Tng\SERDES_Interface \prelayout 路径，文件名为 stack
up.ffs，如图所示。可以使用这个原理图作为前仿真的起点。

在这里插入图片描述

3.分析通道的不同配置对损耗的影响

在本节练习中，将对串行通道在不同配置下的插入损耗进行评估。
(1)从以下路径打开channel_simple.ffs 文件:C:\Adv_HL_Tmg\SERDES_Interface \prelayout，如图所示。
在这里插入图片描述

首先通过导出S参数模型来观察通道损耗。

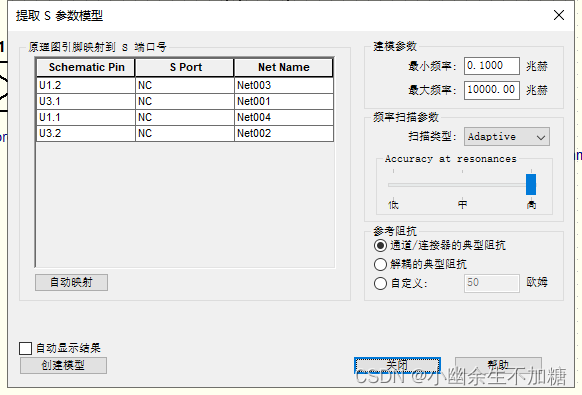

(2)选择“Export”一“S-parameter Model”，在打开对话框中输入参数，如图所示。

在这里插入图片描述

(3)单击“Create Model”按钮，打开如图所示对话框。
在这里插入图片描述

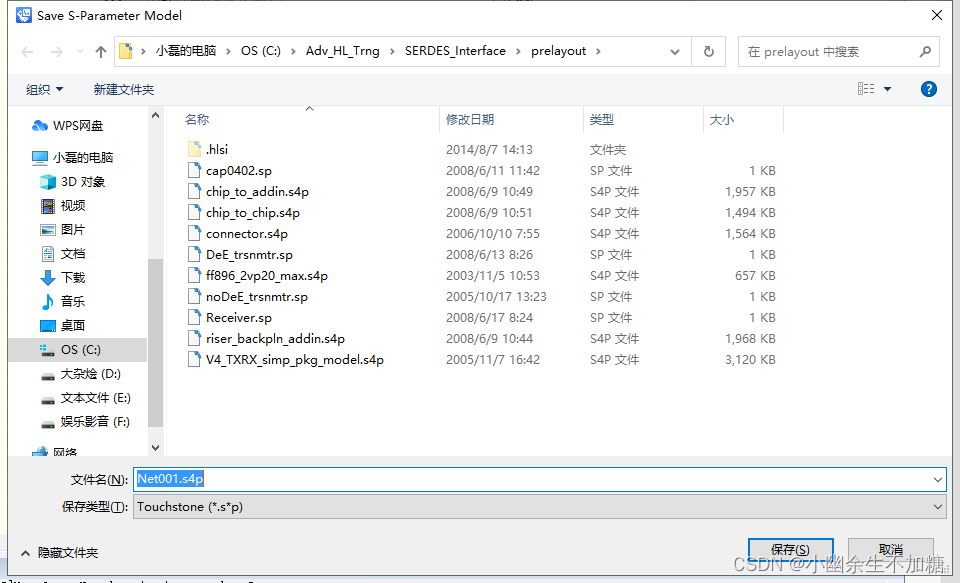

(4)在以下路径保存文件为 simple_channel.s4p；C:\Adv_HL_Tmg\SERDES_Interface\prelayout

.s4p 文件在Touchstone Viewer 中打开查看。

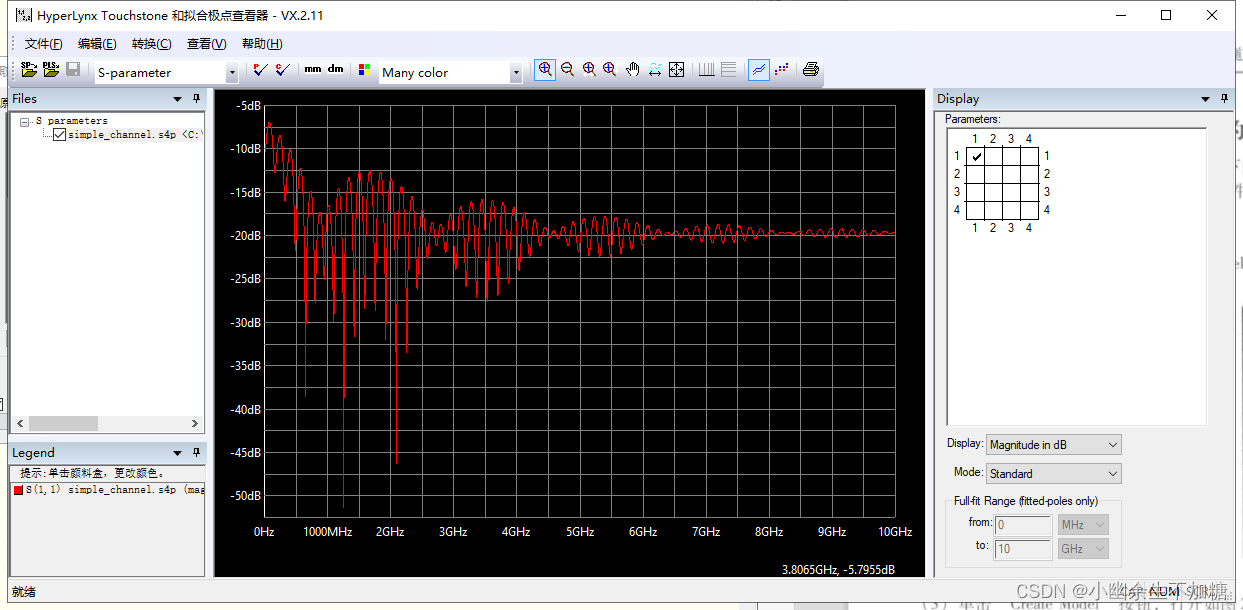

(5)在左侧窗口的参数列表中，关闭显示S11，打开显示S12(插入损耗)，如图所示。

在这里插入图片描述
插入损耗S12：

在这里插入图片描述

接下来，通过打开之前导出的.s4p文件来比较不同通道配置下的插入损耗。

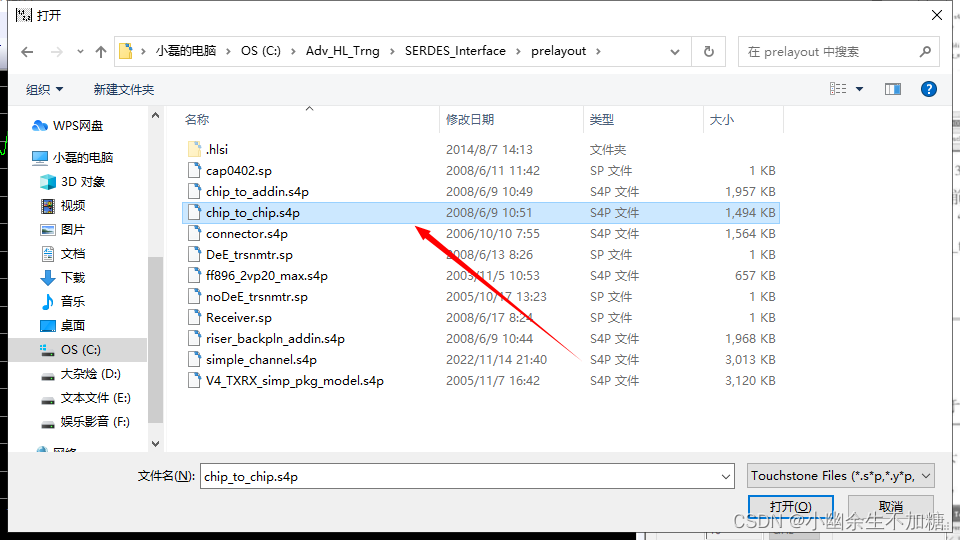

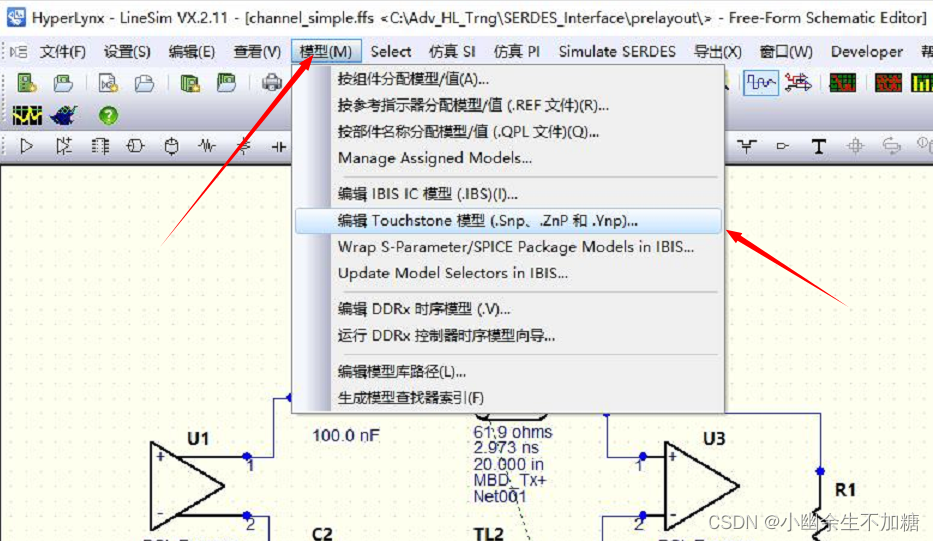

(6) 选择“File” →“Open Touchstone”。
从以下路径选择chip_to_chip.s4p文件:C:\Adv_HL_Tng\SERDES_Interface\prelayout。

这个通道的配置如下:驱动端一→封装→20in 微带线→封装→接收端。

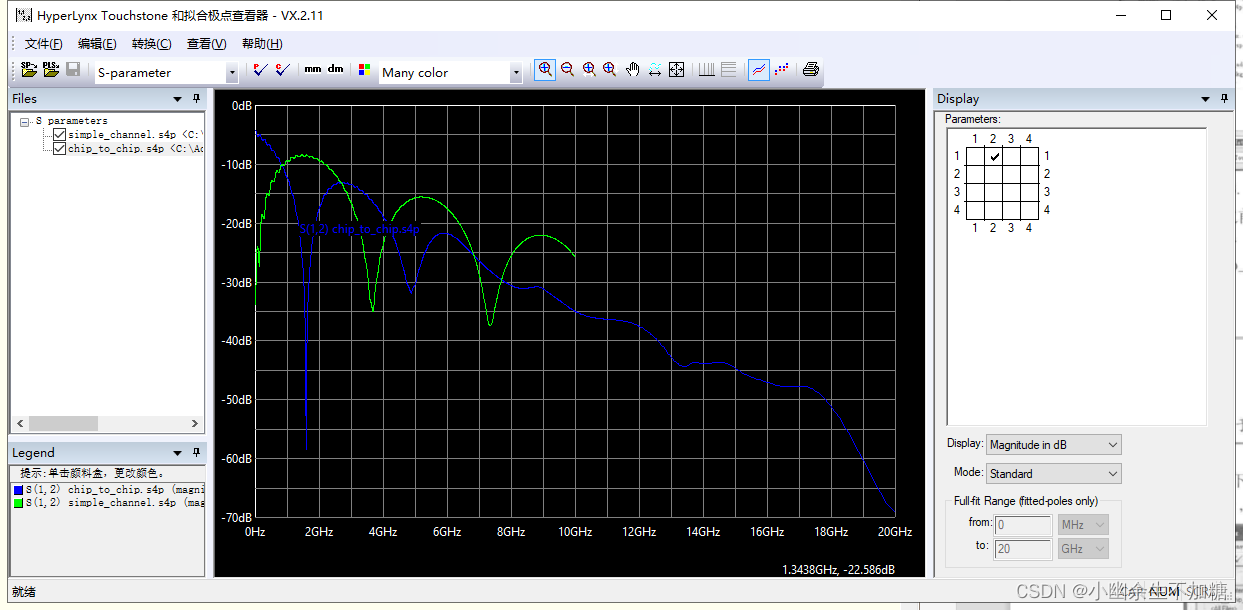

(7)重复步骤(5)，以显示S12曲线，如图所示.
在这里插入图片描述

在这里插入图片描述

(8)重复步骤(6)和(7)，以显示chip_to_addin.s4p和 riser_backpln_addin.s4p
chip_to_addin.s4p:驱动端→封装→20in 母板→连接器一3in Add in→Breakout 过孔→封
装一→接收端。
riser_backpln_addin.s4p:驱动端→封装一3in Riser一→连接器一20in 背板→连接器一→3in
Add in→Breakout 过孔→封装→接收端

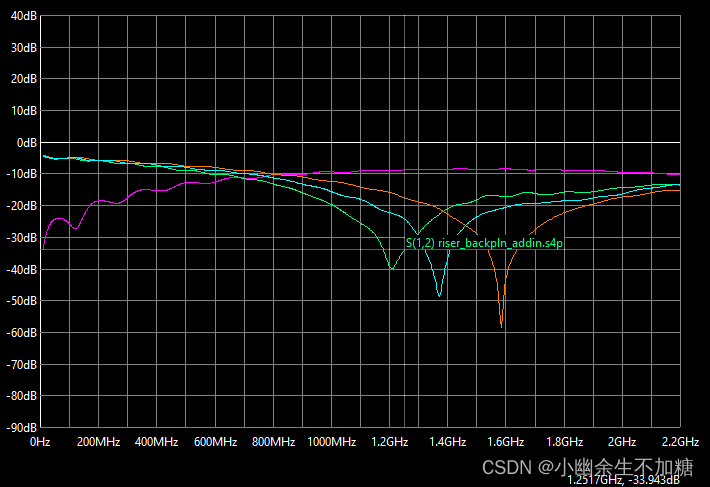

如图所示为四种通道的插人损耗曲线。

在这里插入图片描述

(9)放大插入损耗曲线图，以查看每个通道在1.25GHz处的损耗。
(10)通过图中的损耗曲线，可以看出 riser_backpln_addin.s4p 在1.25GHz 处的损耗最大。

在这里插入图片描述

(11)关闭所有打开的对话框，关闭原理图。

4.检查驱动端规范

在本节练习中，将仿真发射端连接到规定的测试负载以达到 PCI-E的眼图规范。

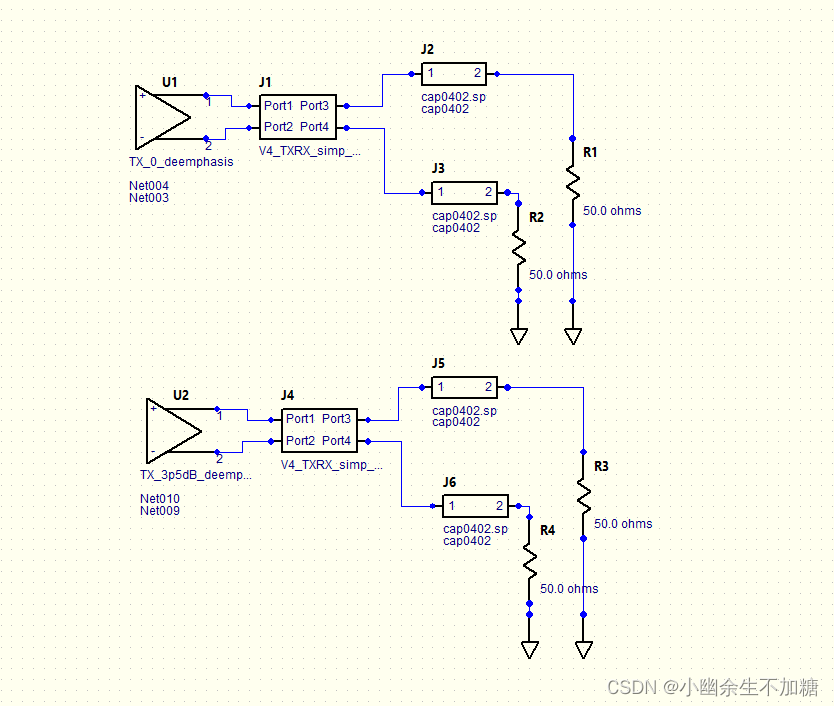

(1)从以下路径打开 validate_tx.ffs 文件:C:\Adv_HL_Tmg\SERDES_Interface \prelayout，如图所示。
在这里插入图片描述

在原理图中有两个测试电路，其中上面的驱动分配不具有去加重的模型，下面的带有去加重-3.5dB的驱动模型

(2)确认启用了损耗仿真，如图所示:

在这里插入图片描述

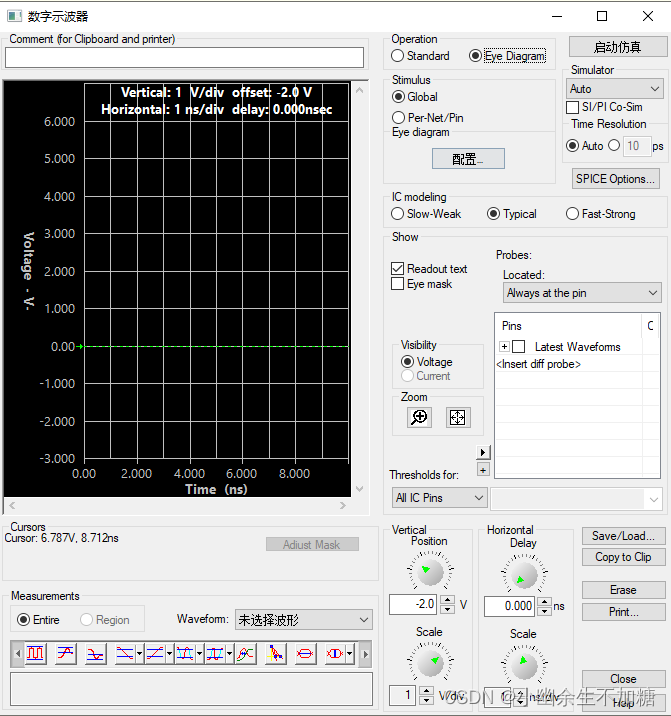

(3)打开示波器，选择眼图选项，如图所示。

在这里插入图片描述

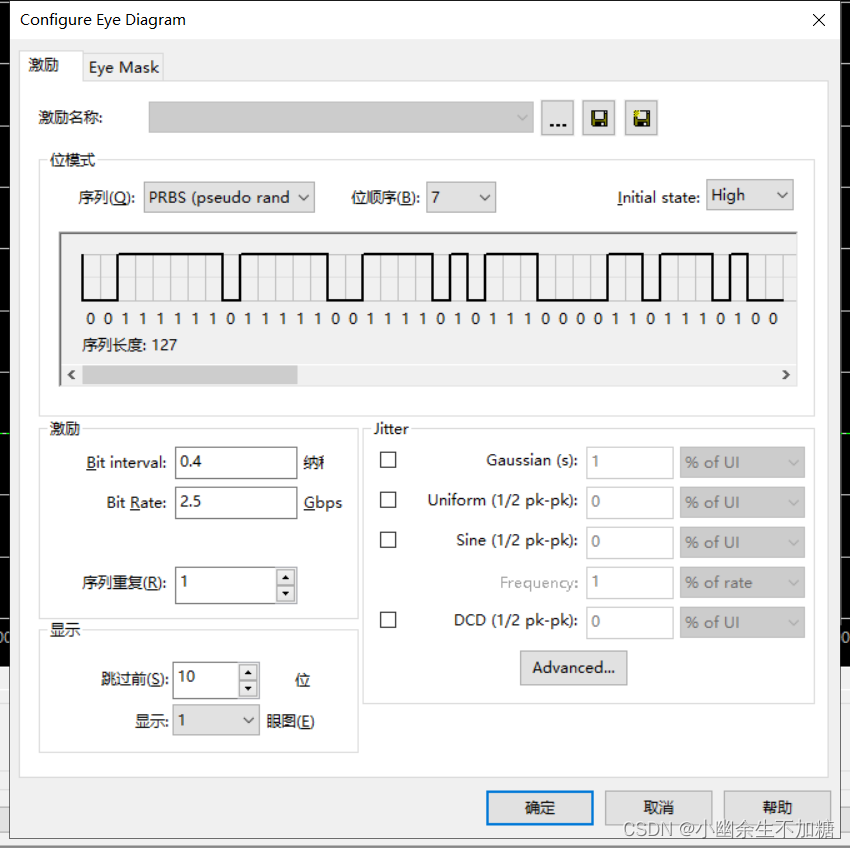

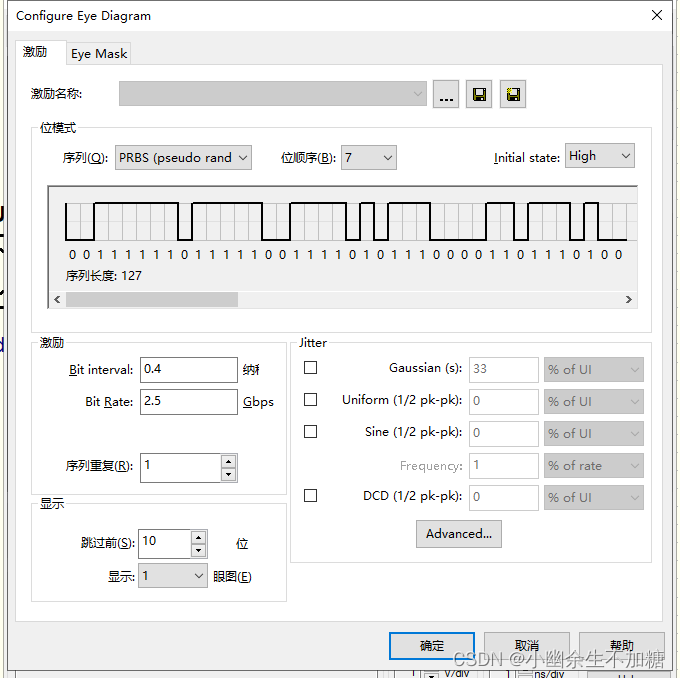

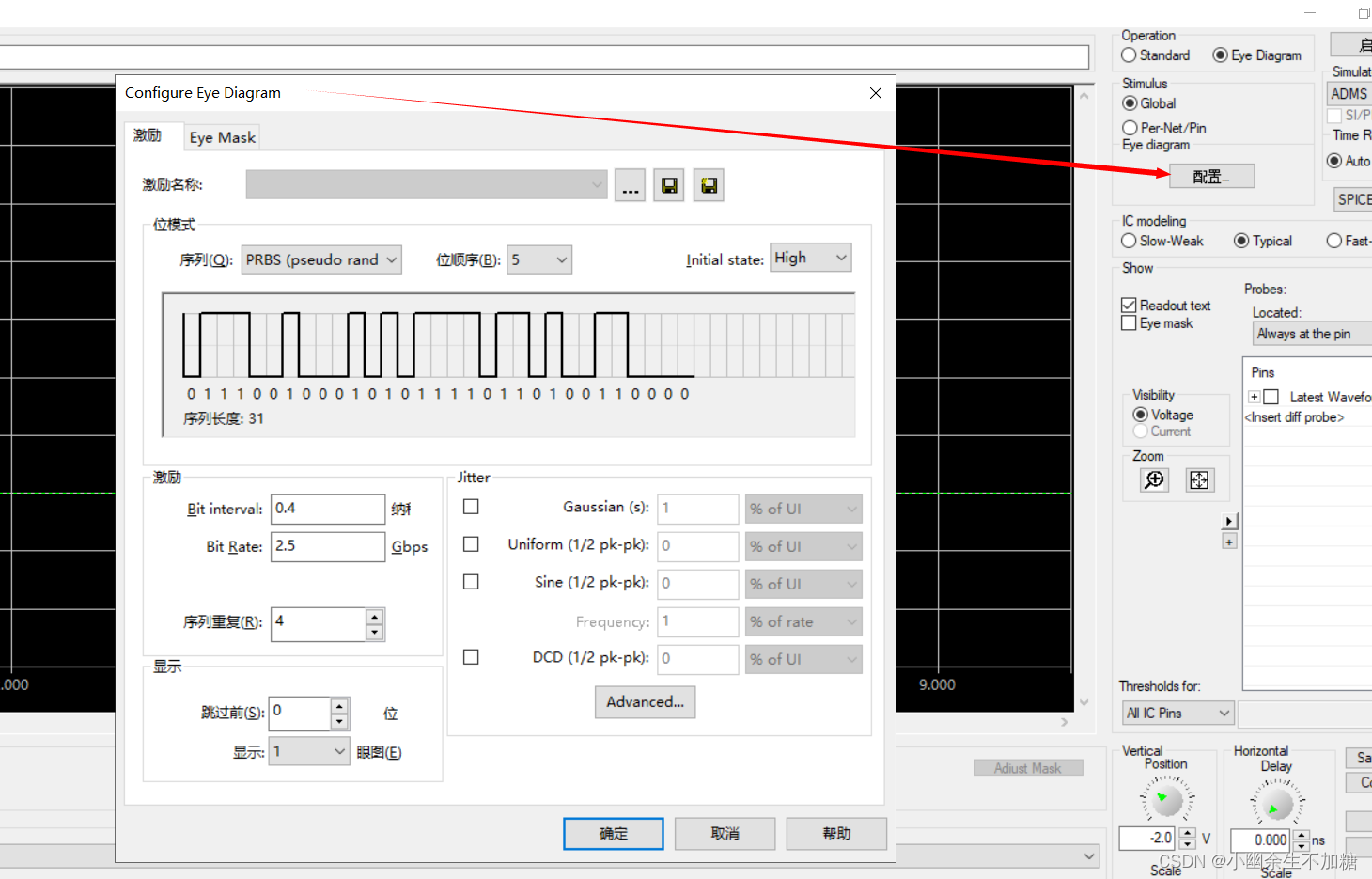

(4)单击“Configure”按钮，设置以下参数，激励设置如图所示，单击“确定”按钮。

Sequence:PRBS
Bit Order:7
Bit Interval: 0.4ns
Sequence Repetitions:1
Skip First:10
Show:1eye
Random Jiter Amount: Ons

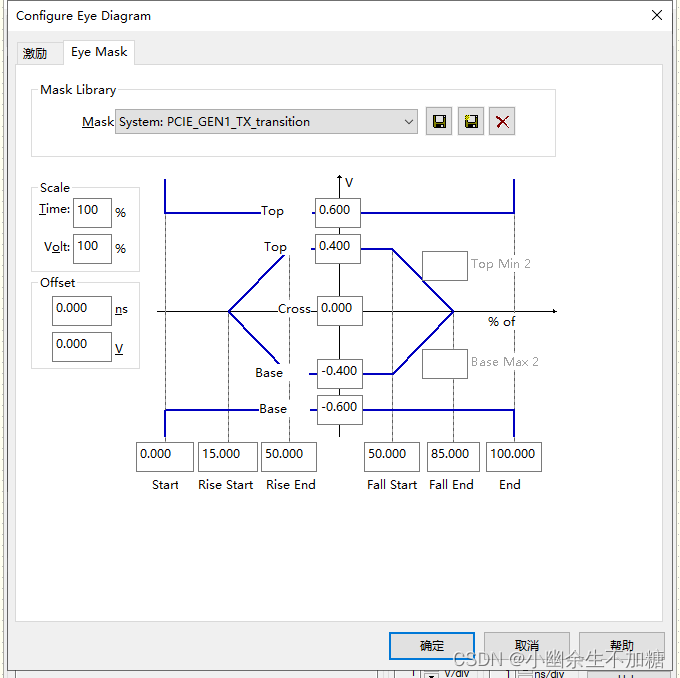

眼罩名称:System:PCIE_TX_Transition。眼罩选择如图所示。

在这里插入图片描述

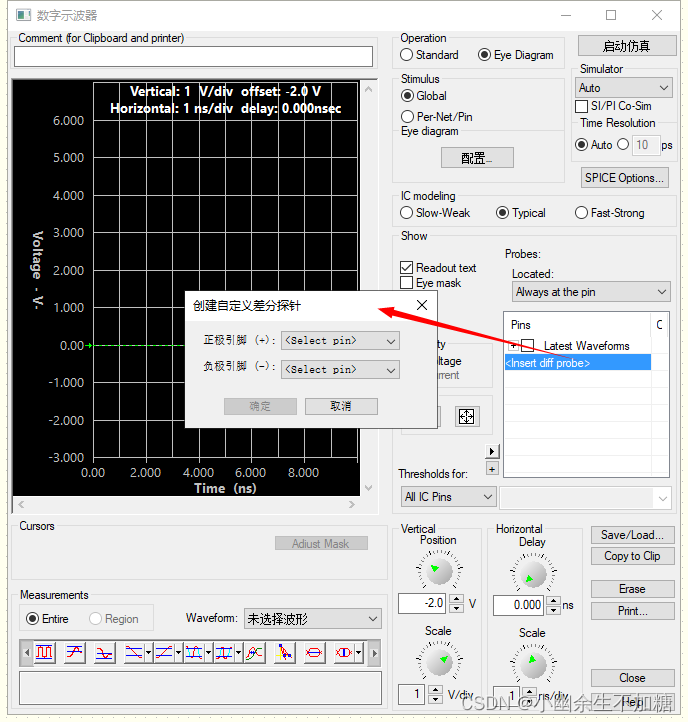

(5)在J1.Port3和J1.Port4插入差分探针，如图所示。
在这里插入图片描述

① 在探针选择区域双击“”。

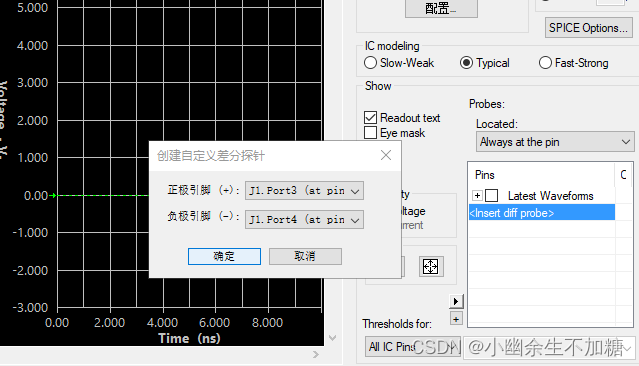

②在出现的对话框中，选择“Positive pin”为“J1.Port3(at pin)”, “Negative pin” 为“J1. Pot4(at pin)”。单击“OK”按钮。
在这里插入图片描述

(6)选择Eldo/ADMS 仿真器

在这里插入图片描述

(7)单击“Start Simulation”按钮。
(8)在“Run ELDO/ADMS Simulation”对话框中，单击“OK”按钮。
(9)调整水平和竖直标尺来查看眼图。

垂直位置:0
水平延时:0.1ns
垂直标尺:100mV/div
水平标尺:100ps/div

(10)在示波器的Zoom 区域选择，以查看眼图，显示调整眼罩。

①在 Show 区域选择“Eye Mask”

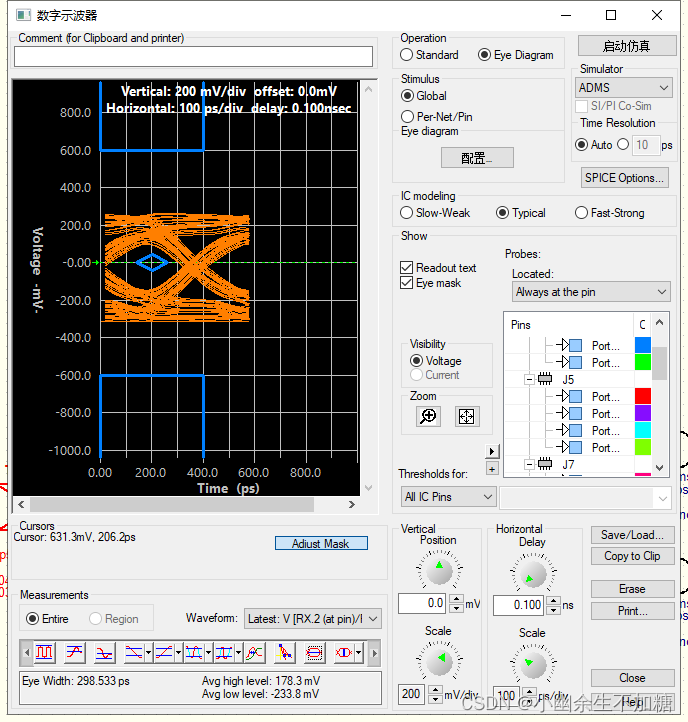

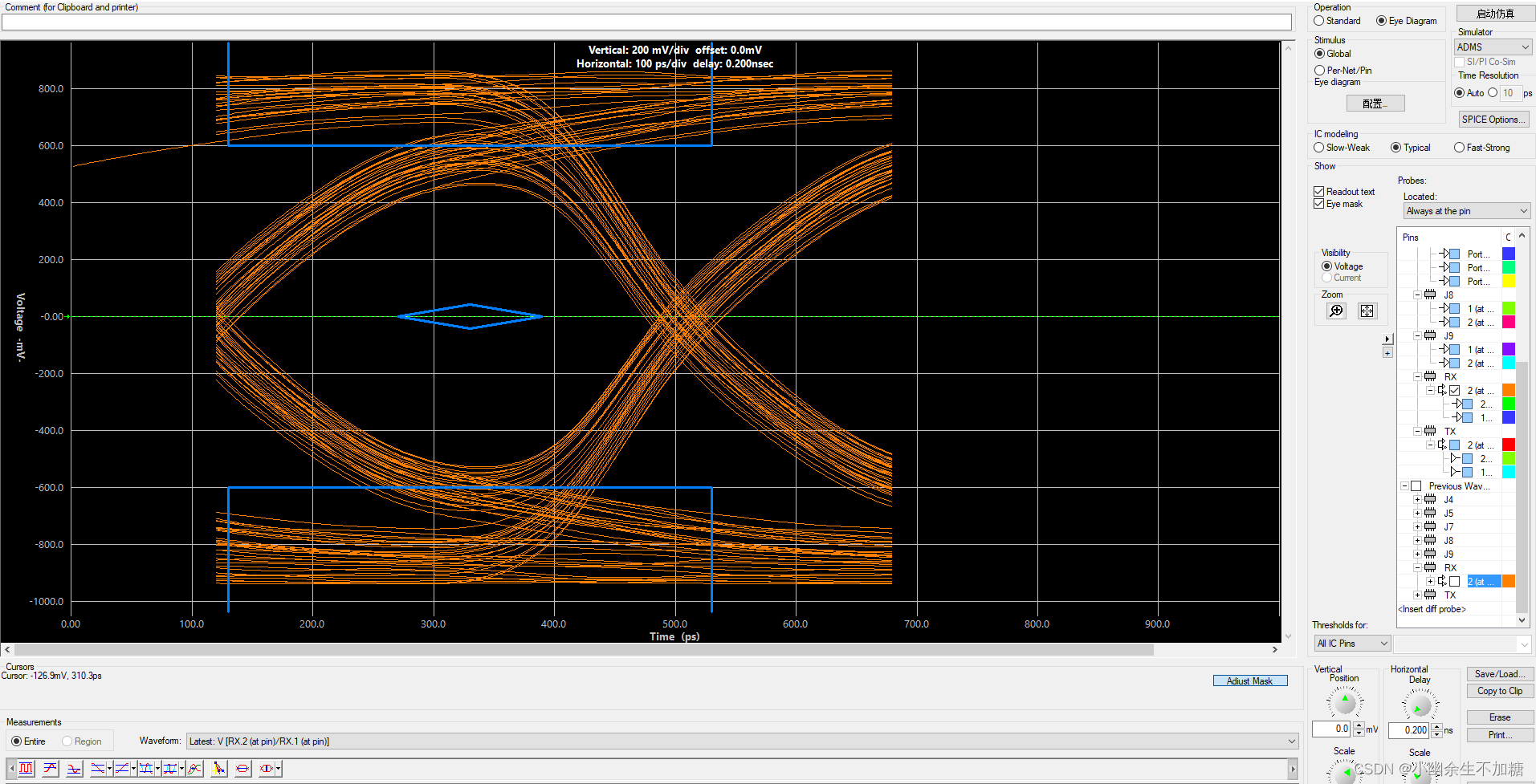

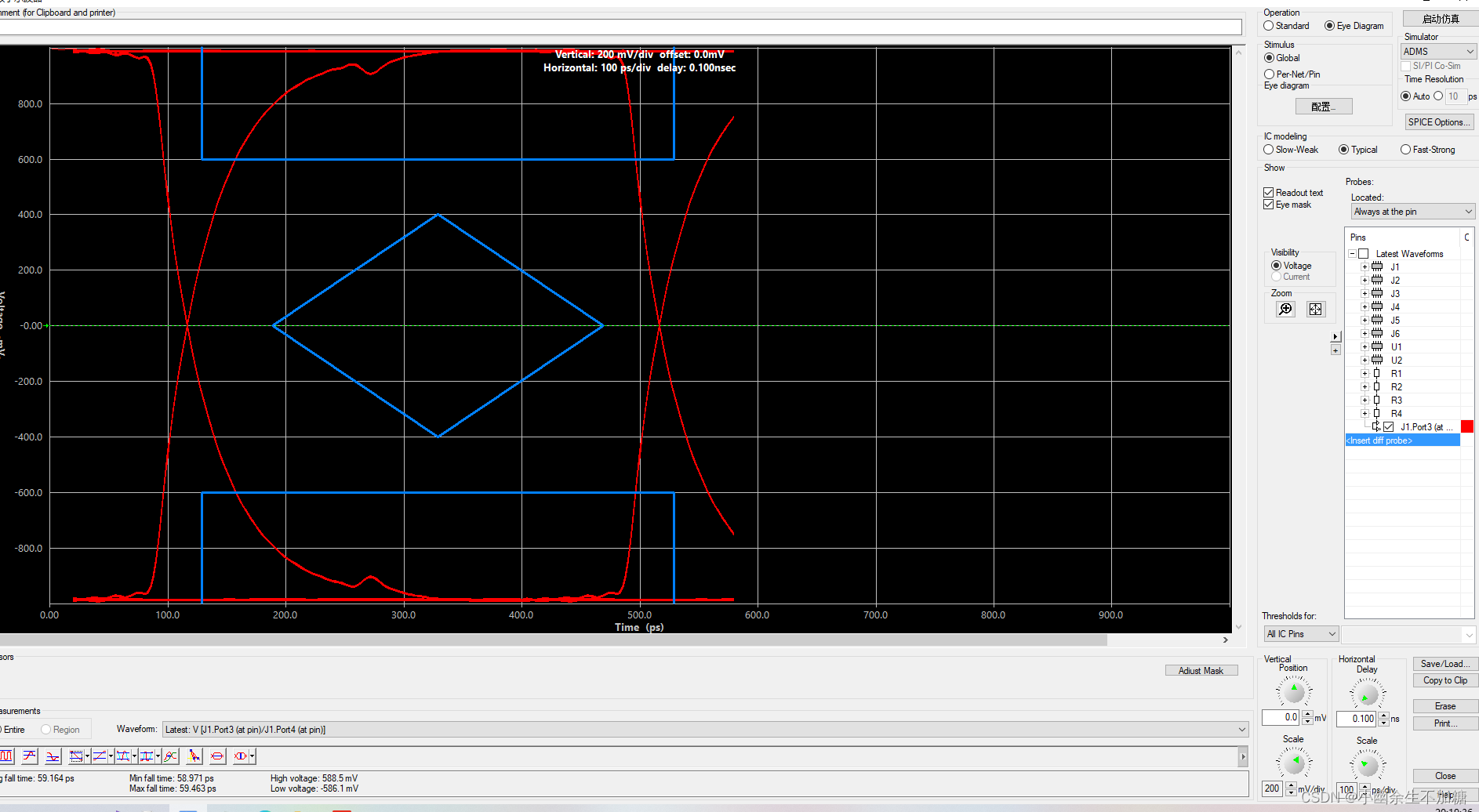

②单击“Adjust Mask”按钮。单击，拖曳眼罩到眼的中心，如图所示。可以看到，仿真波形达到了 PCI -E_Tx_Transition 眼罩的要求。

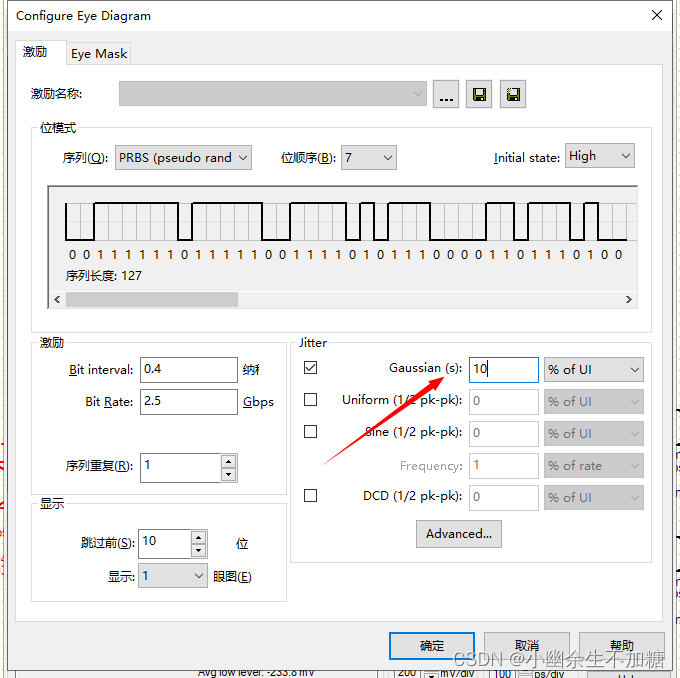

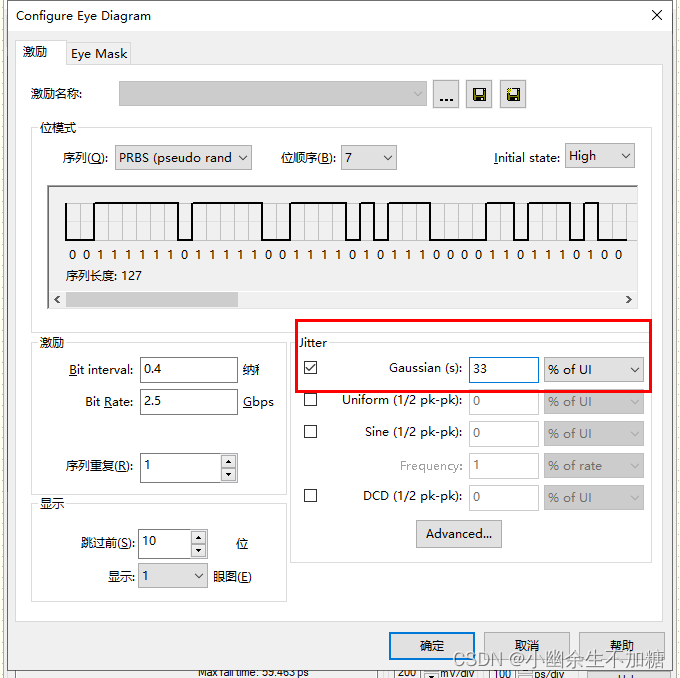

(11)给激励添加抖动(提示:“Configure”→“Stimulus”选项卡)，如图所示，然后单击“OK”按钮。

在这里插入图片描述

(12)再次单击“Starnt Simulation”按钮，单击“OK”按钮。

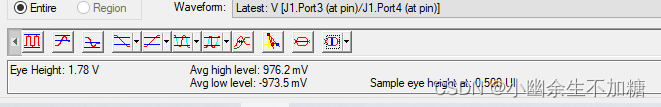

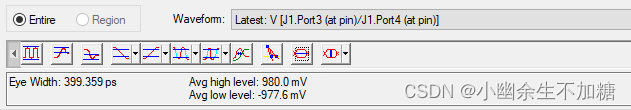

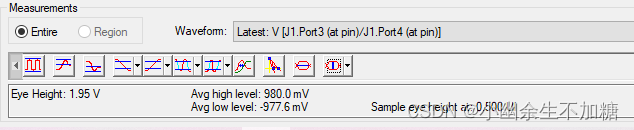

(13)测量眼宽和眼高，如表所示。
在这里插入图片描述

(12)再次单击“Starnt Simulation”按钮，单击“OK”按钮。
(13)测量眼宽和眼高，如表所示。
在这里插入图片描述

在这里插入图片描述

接下来，对加有3.5dB预加重的驱动端进行仿真，查看其是否符合规范。

(14)单击“Erase”按钮删除之前存在的波形。
(15)在J4.Port3 和J4.Port4插入一个差分探针。
①在探针选择区域双击“”

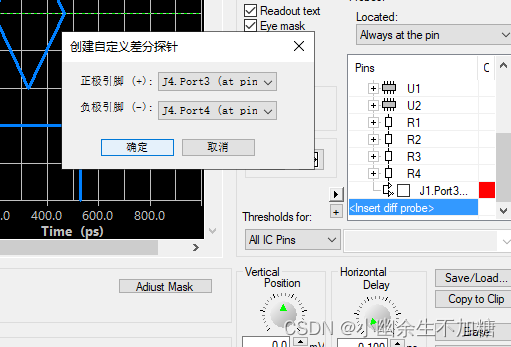

② 在弹出的对话框中，选择“Positive pin”为“J4. Port3(at pin)”，“Negative pin”为“J4. Port4(at pin)”，如图所示。

在这里插入图片描述

③单击“OK”按钮。
(16)确保只有J4.(Port3)/(Porn4)探针被选中。

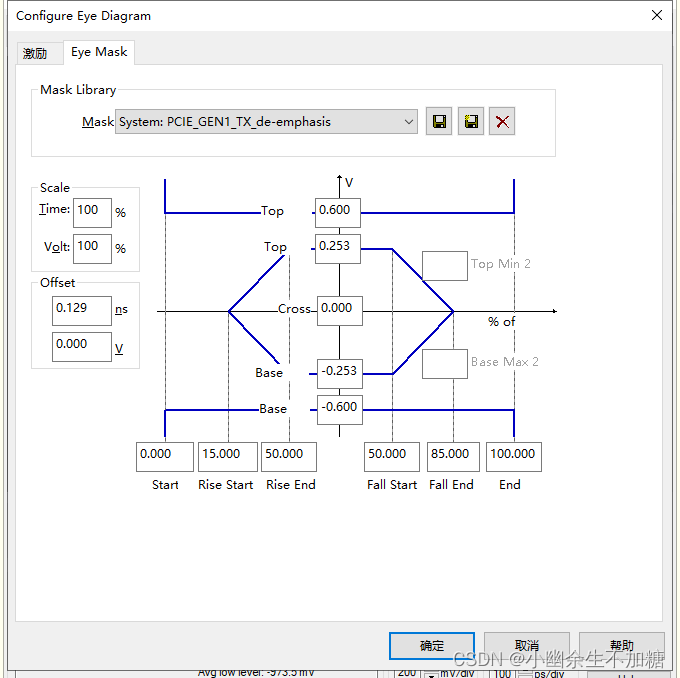

(17)在“Configure Eye Diagram”对话框的“Eye Mask”选项卡中，选择“PCIE_TX_de -emphasis”眼罩，如图所示。
在这里插入图片描述

(18)单击“Start Simulation”按钮，在接下来的对话框中单击“OK”按钮。
(19)调整“Horizontal Delay”的值，使它能够显示整个眼图，调整眼罩使其位于眼的中心。

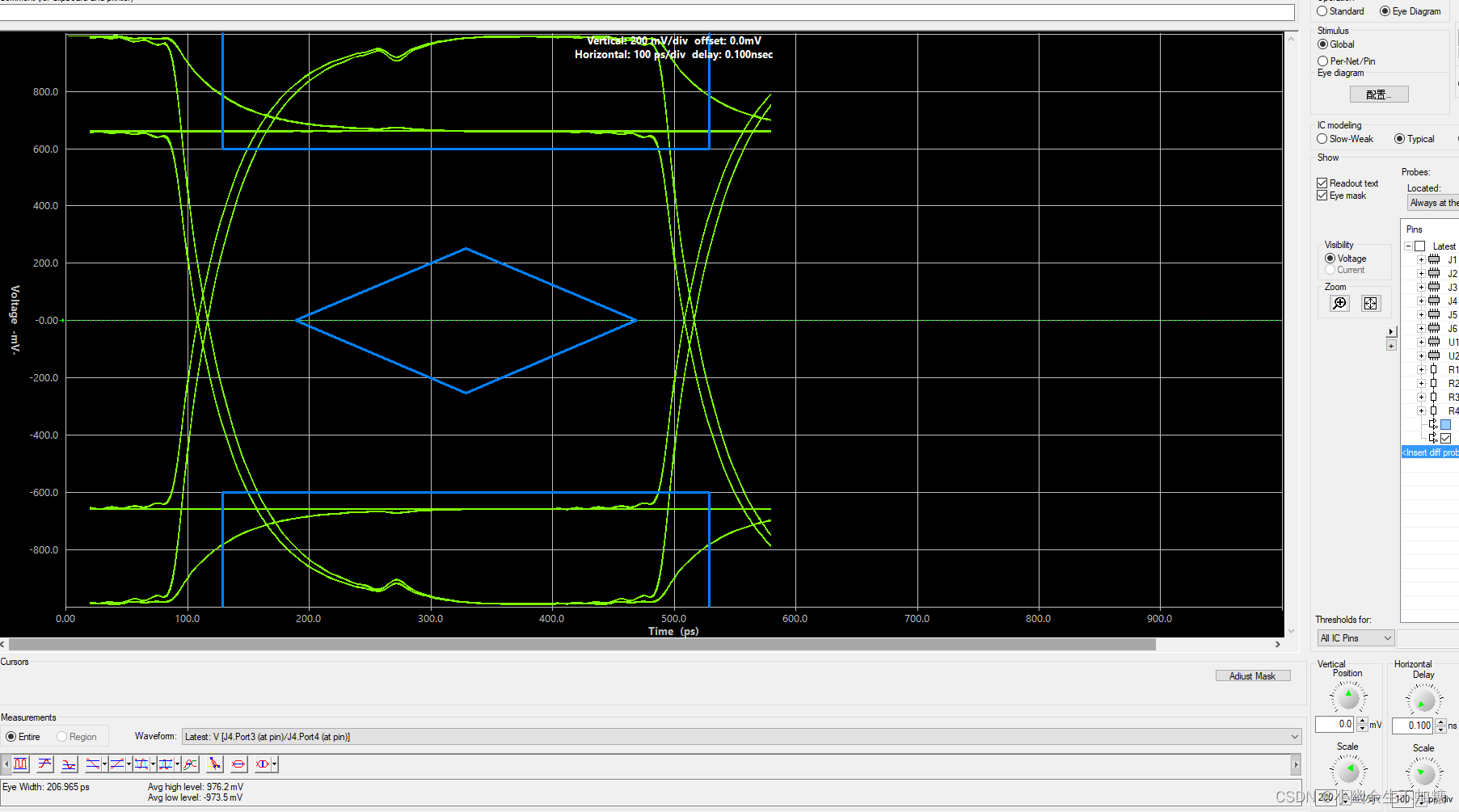

(20)测量眼宽和眼高，如表所示。

在这里插入图片描述

5.检查接收器规范

在本节练习中，将通过通道长度的变化来查看接收端的信号变化。

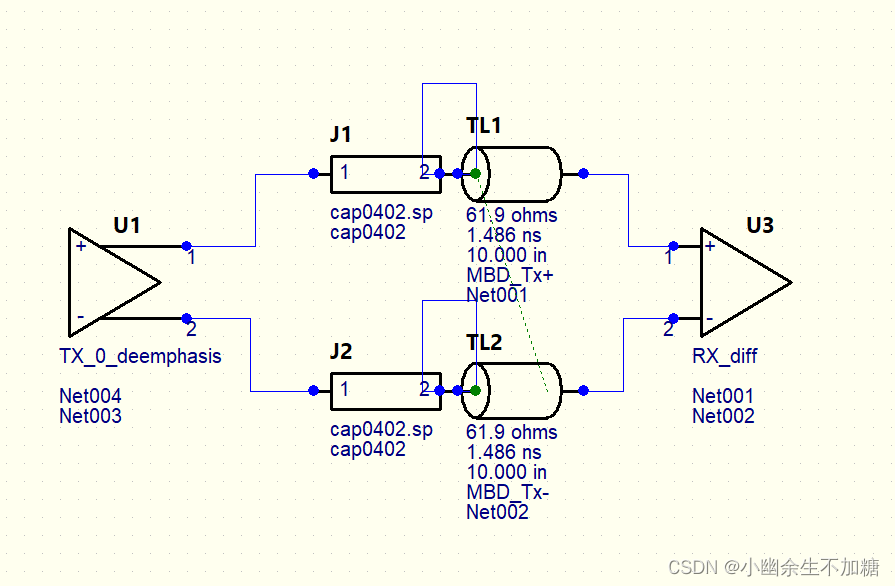

(1)打开 validate_rx.ffs 电路图，如图所示。
在这里插入图片描述

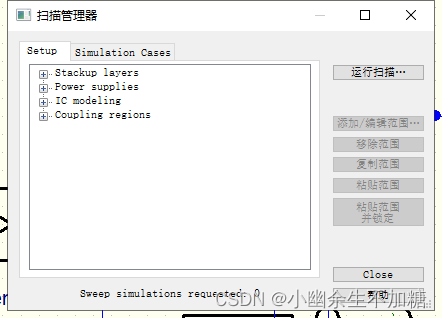

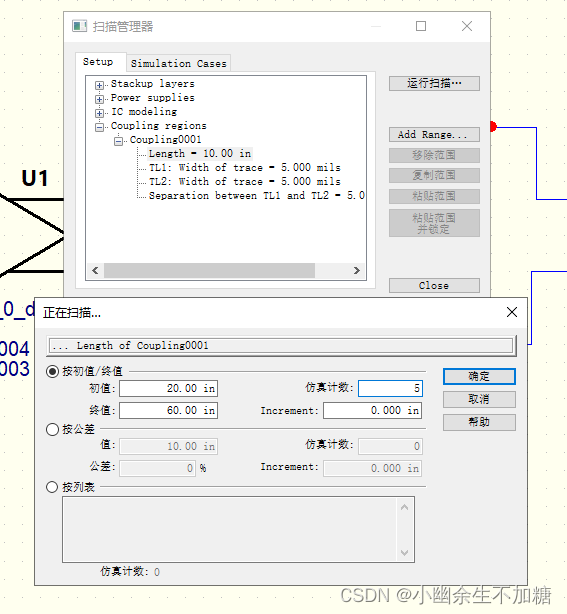

(2)选择“Simulate SI”→ “Run Simulation Sweeps”，打开如图所示对话框。

在这里插入图片描述

(3)设置扫描Coupling0001线长在20~60in之间，增量为10in。

①展开“Coupling regions”类别。
②展开“Coupling0001”。
选择长度 Length = 10in。
单击“Add Range”按钮。
输入参数，如图所示，单击“OK”按钮。
单击“Run Sweeps”按钮

在这里插入图片描述

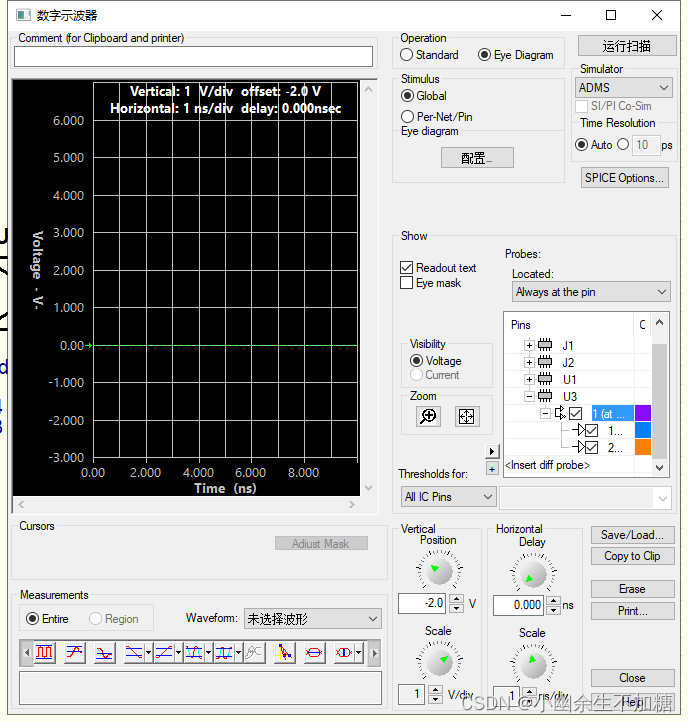

(4)在示波器中启用眼图选项，如图所示。

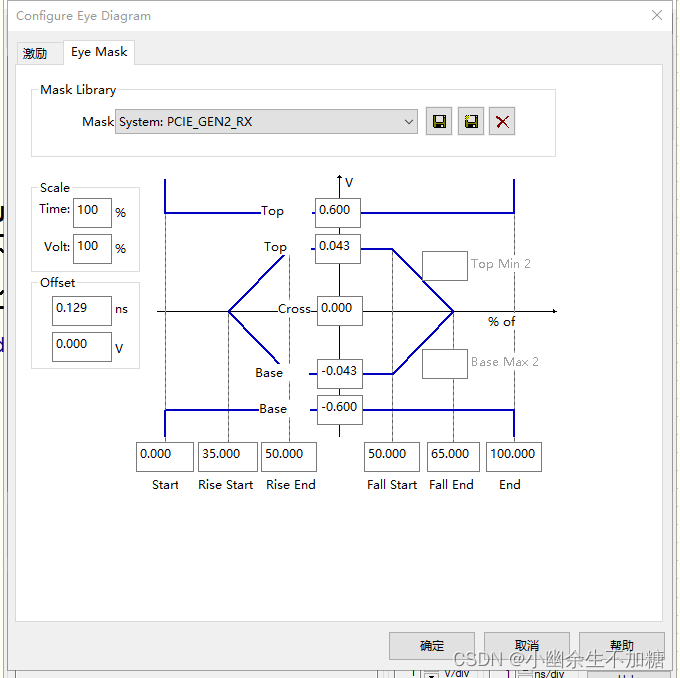

(5)单击“Configure”按钮，设置以下参数，设置激励如图所示，眼罩选择如图所示。
在这里插入图片描述

在这里插入图片描述

(6)关闭对话框。
(7)启用Eldo/ADMS选项。
(8)启用 U3 的差分探针，单击“Start Sweeps”按钮。
(9)通过选择探针引脚查看一个扫描波形，探针设置如图所示。
在这里插入图片描述

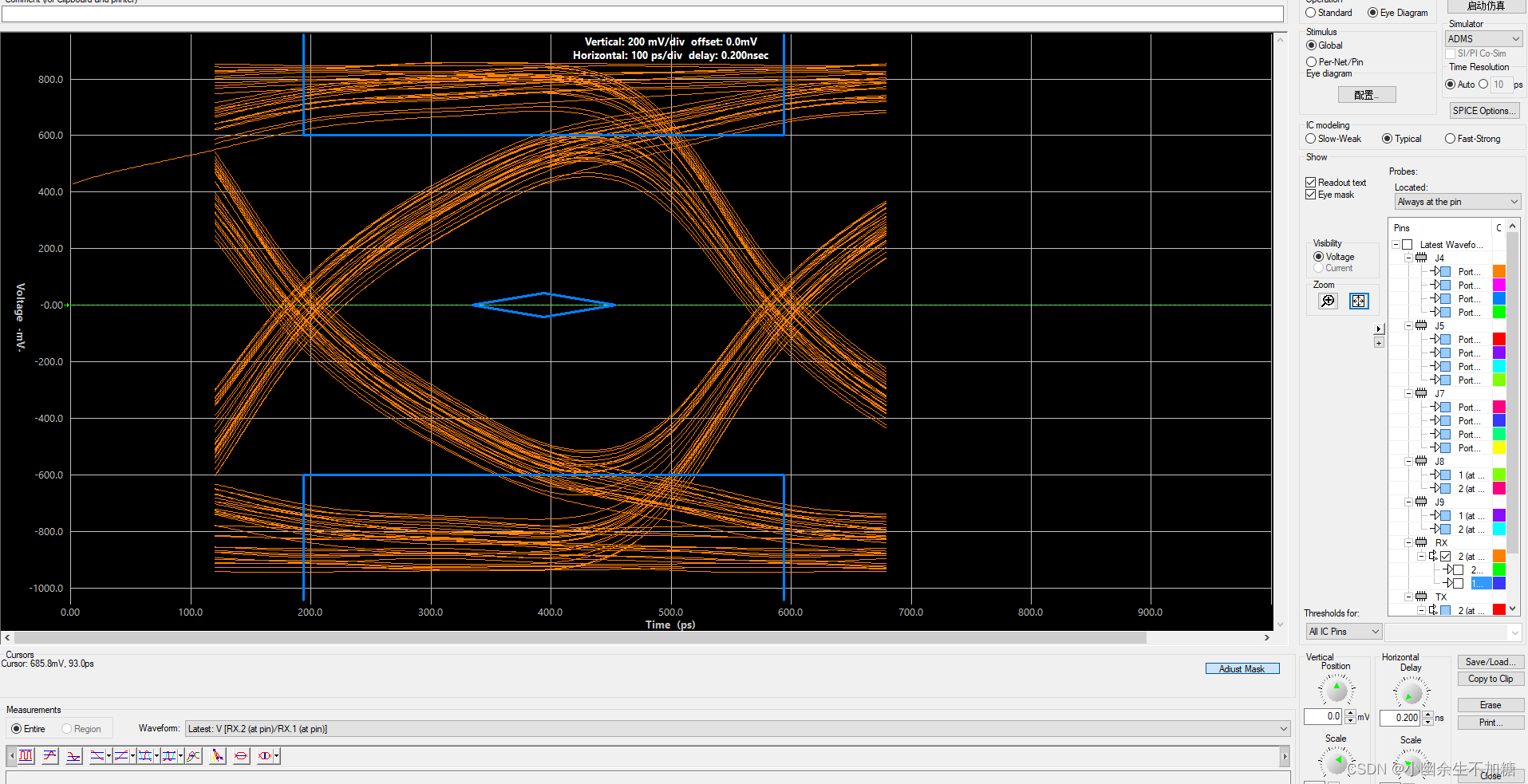

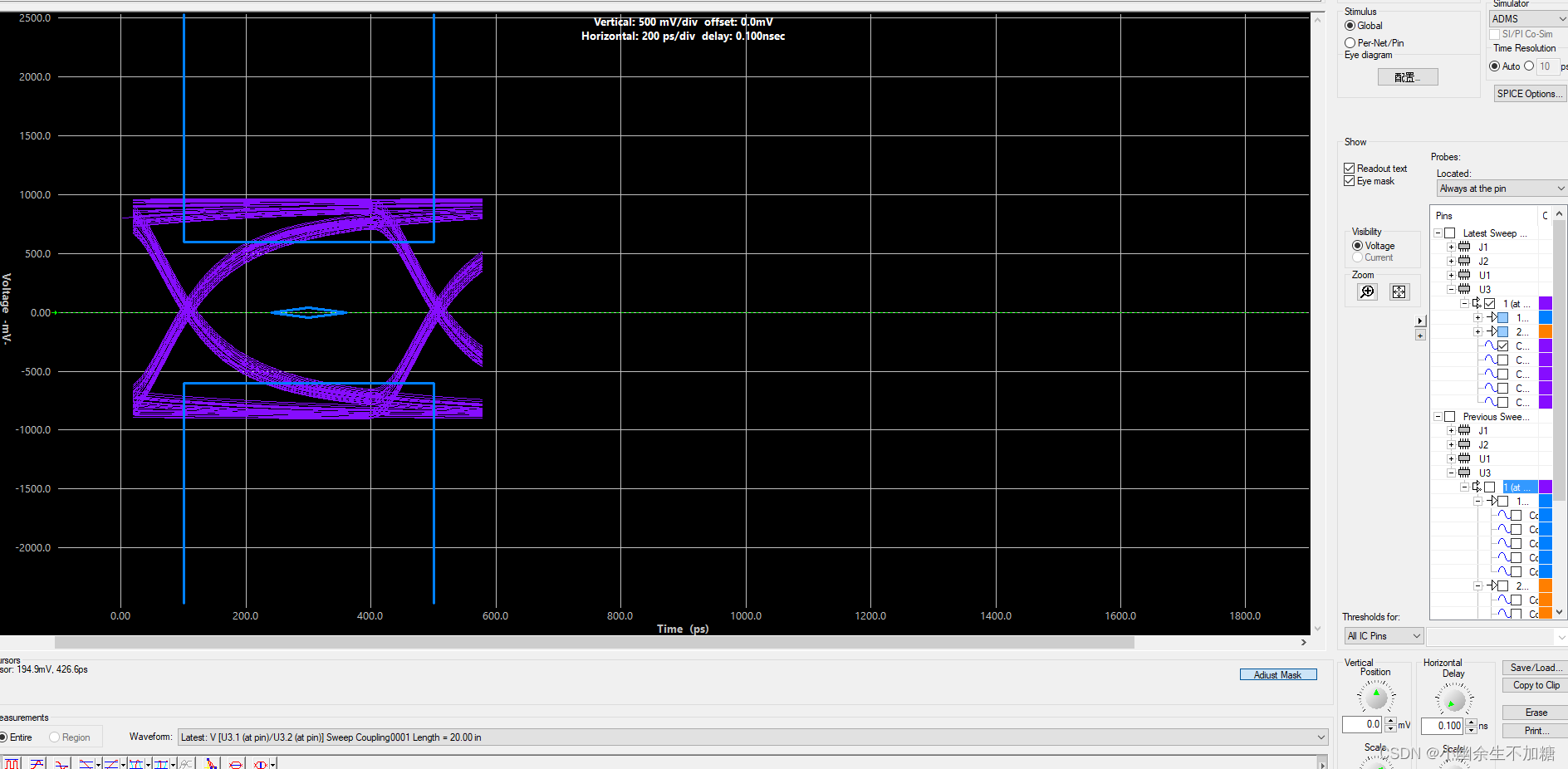

(10)在示波器中，得到的眼图如图所示。

在这里插入图片描述

(11)使用自动测量来测量眼宽和眼高，如图所示。
在这里插入图片描述

(12)由图可见，随着通道长度的增加，接收端的眼逐渐闭合。

6.通过仿真得出整个通道的驱动约束限制

在本节练习中，将在LineSim 中对实际通道环境进行仿真，利用改变线参数和过孔参数
来改善接收端眼图质量。

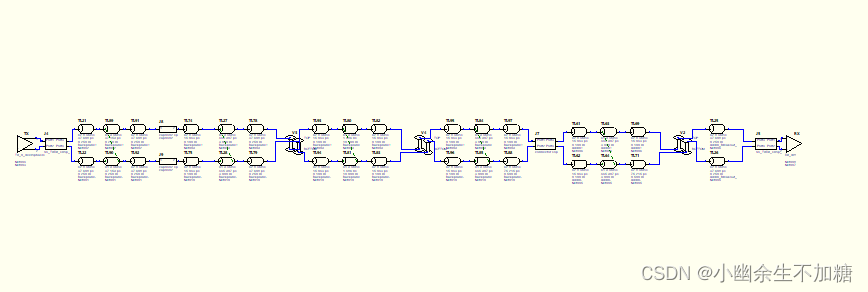

(1)在LineSim 中打开 chip_to_addin_real.ffs 文件，如图所示。

在这里插入图片描述

网络是从背板上的驱动端通过连接器连接到接插件的接收端，驱动和接收端的封装模型
用于生成整个通道的寄生参数。背板上有两个过孔，接插件上有一个过孔。

(2)观察网络的设置，记录下一些能够改善1.25GHz处信号传输的因素。

接下来，在当前的设置下选择网络来观察眼图质量。

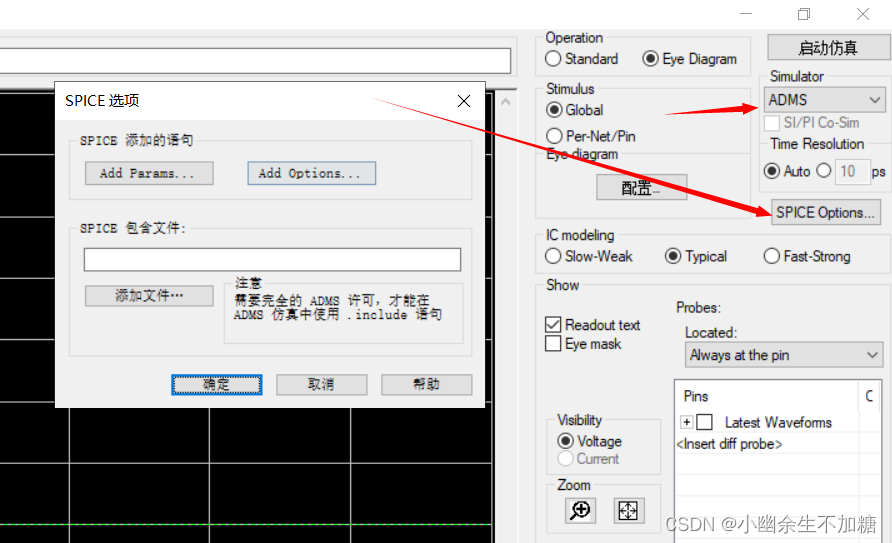

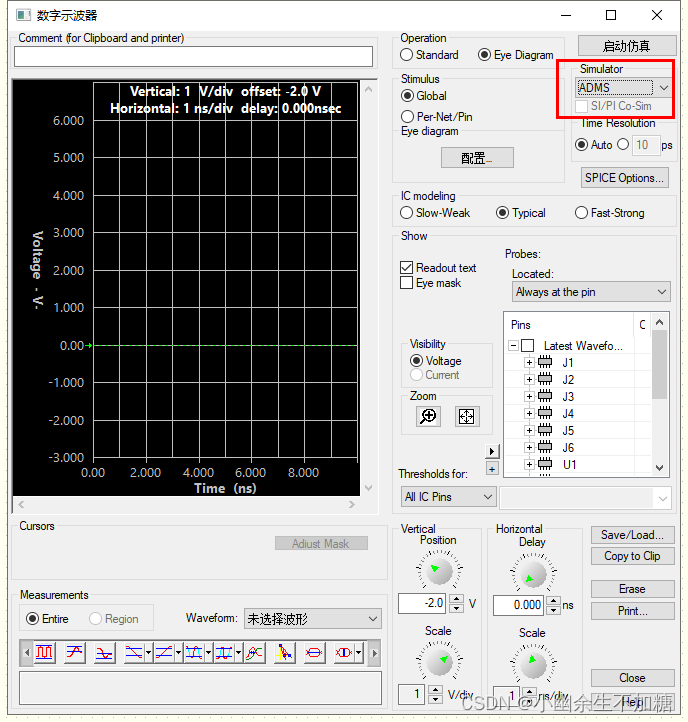

(3)在示波器中启动Eye Diagram Simulator，选择 ADMS 选项。单击 SPICE Options，设置如图所示。

在这里插入图片描述

(4)单击“Configure”按钮，设置以下参数，如图所示。

在这里插入图片描述

Sequence:PRBS
Bit Order:7
Bit Interval: 0.4ns
Sequence Repetitions: 1
Skip First:10
Show:1eye
Random Jitter Amount: 0% of unit interval
眼罩名称:System:PCIE_RX

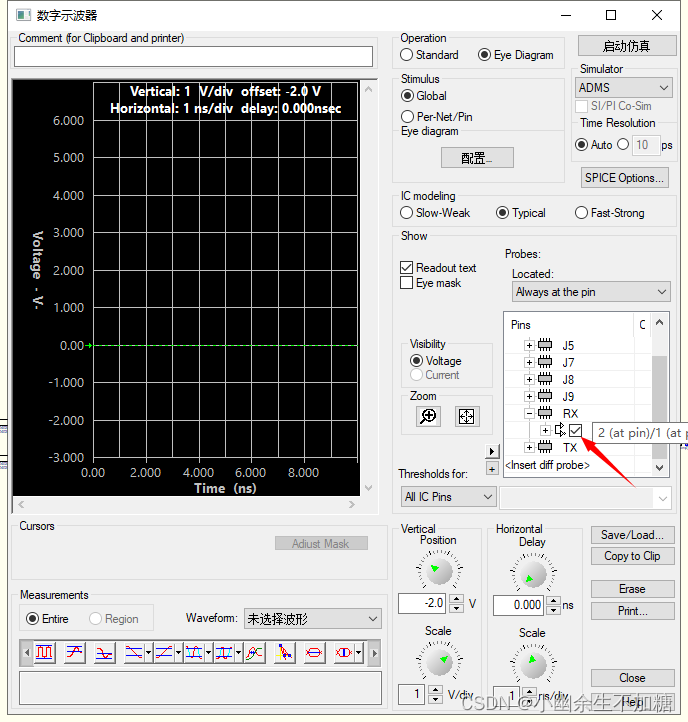

(5)选择差分探针RX，如图所示。

在这里插入图片描述

(6)单击“Start Simulation”按钮。

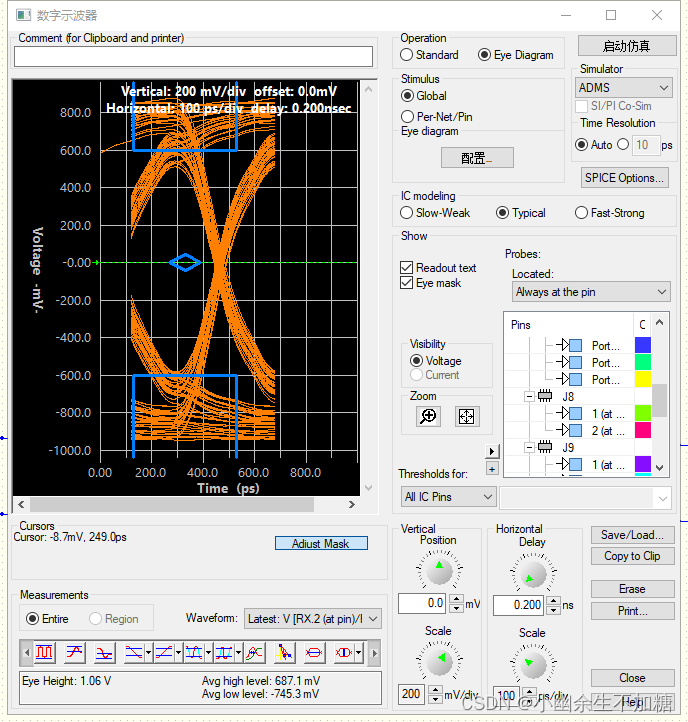

(7)调整水平延时，使眼图位于中间位置。单击“Eye Mask”显示眼罩，调整眼罩的水平刻度使之位于中心，如图所示。
在这里插入图片描述

正如图中所示，眼几乎通过了眼罩。但是还需要进一步改善眼图质量，因为此时还没有加入任何的抖动。

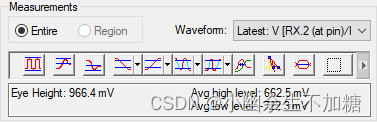

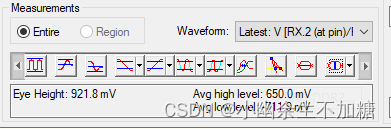

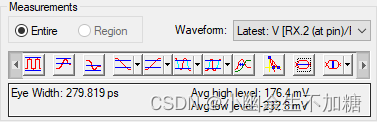

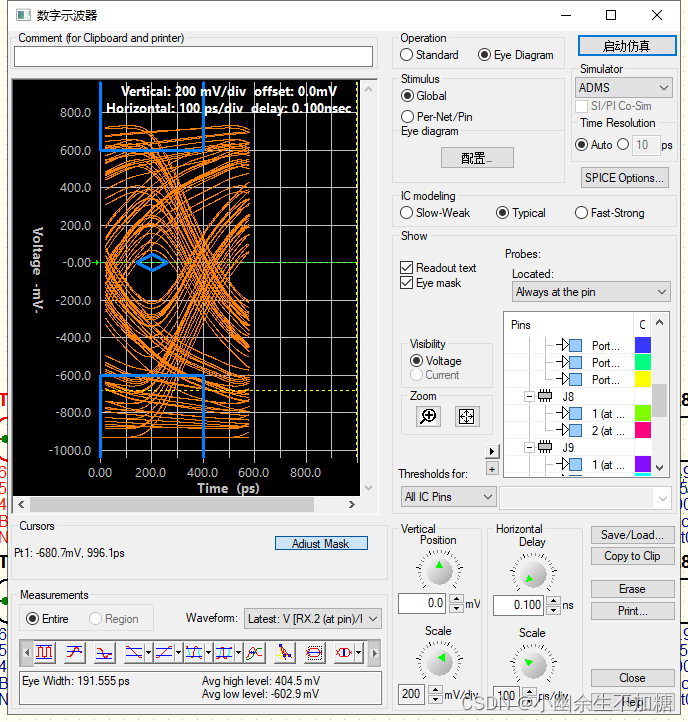

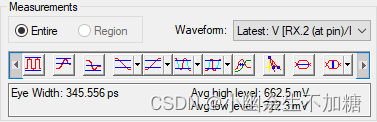

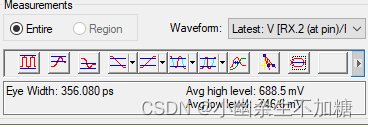

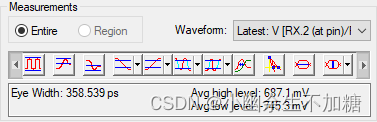

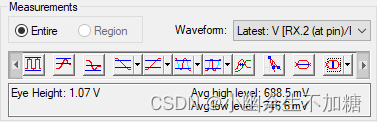

(8)测量眼宽和眼高，如图所示。

在这里插入图片描述

可以看到在差分网络中有很多没有耦合的部分，这部分代表了那些不得不绕过孔或者焊盘的线，不能保持很好的差分间隔。因为这一部分造成了阻抗不匹配，所以将使它们最小化。如果不得不使用它，那就使线长尽量短。

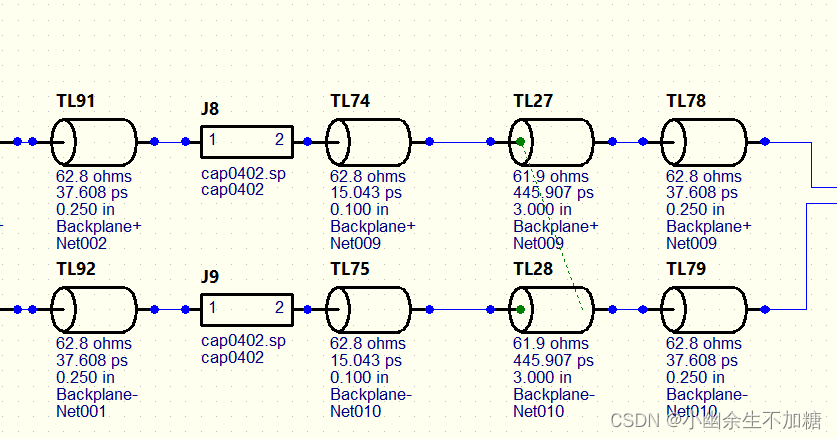

(9)在TX端放大，可以看到串联电容(J8和J9)，如图所示。在网络中，看到有没有耦合的部分，现在减小它的长度来查看接收端的信号质量是否得到改善。
在这里插入图片描述

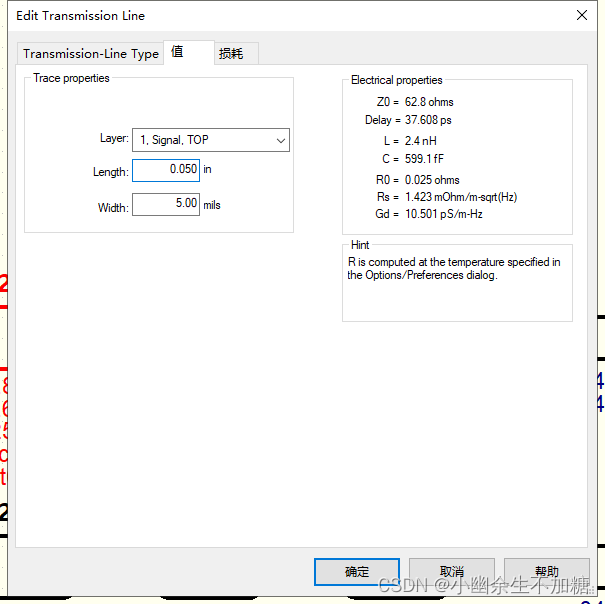

(10)双击TL21，选择“Values”选项卡，在长度栏中输入0.05，如图所示。

在这里插入图片描述

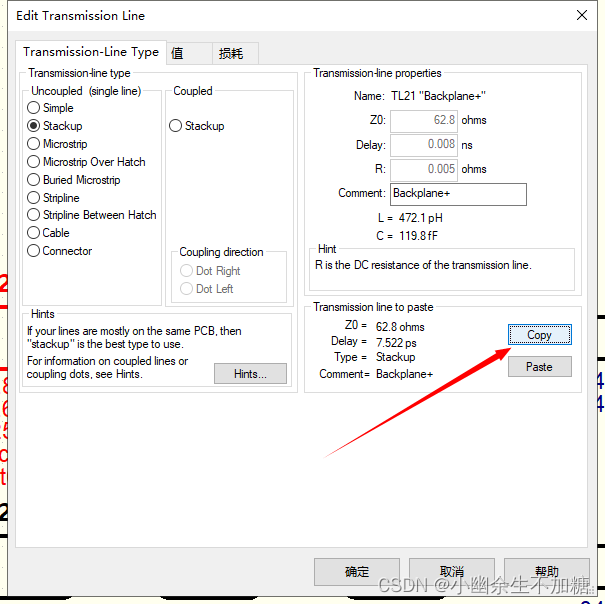

(11)选择“Transmission -Line Type”选项卡，单击“Copy”按钮，如图所示。

在这里插入图片描述

(12)单击“OK”按钮。
(13)接下来，将TL21的参数粘贴到TL22、TL91、TL92、TL78、TL79、TL95和TL96。

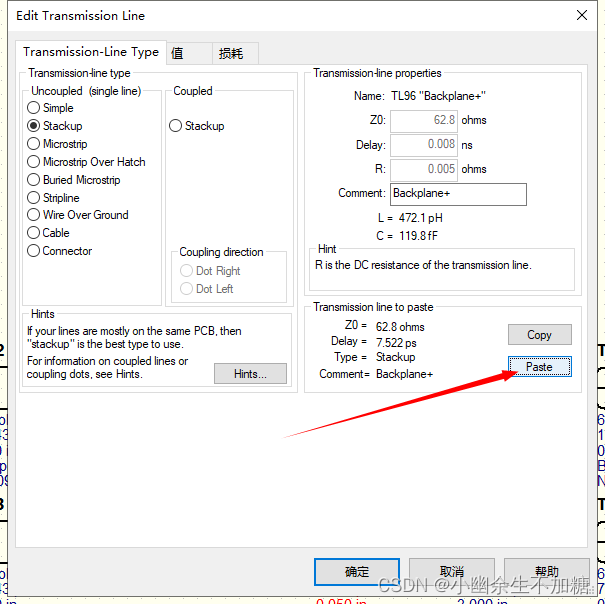

①双击想要改变的传输线，打开如图所示对话框。
②单击“Paste”按钮。

在这里插入图片描述

(14)打开示波器，单击“Start Simulation”按钮，仿真眼图如图所示。

在这里插入图片描述

(15)确保关闭之前仿真的眼图。

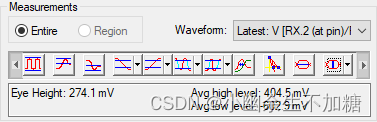

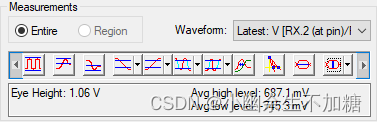

(16)测量眼宽和眼高，如图所示
在这里插入图片描述

在这里插入图片描述

(17)比较上述结果，发现眼宽和眼高已经得到改善。接下来，观察差分线之间长度的不同对接收端眼图的影响。

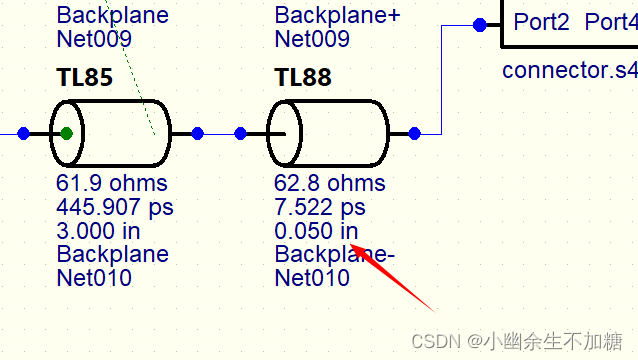

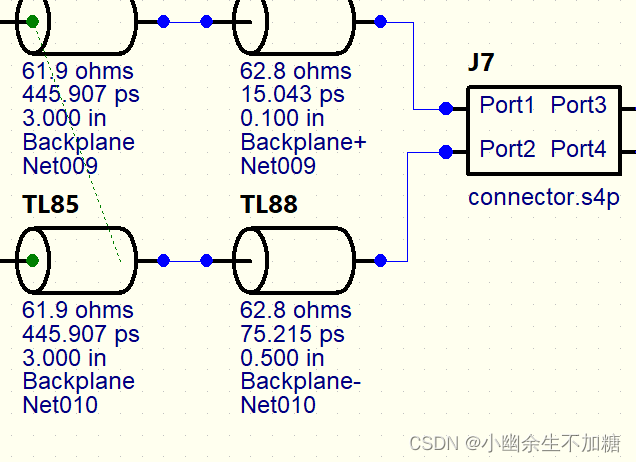

(18)在TL88处放大，如图所示，因为它的线长是500mil，与 400mil的差分线线长不匹配。
(19)设置长度为0.05in，如图所示。

在这里插入图片描述

因为TL97是0.1in，与50mil线长不匹配。
(20)改变TL71的线长为0.1in，因为它引起接插件上的长度不匹配
(21)再次仿真，结果如图所示。记录眼图参数
在这里插入图片描述

在这里插入图片描述

(22)可以看到，后者差分线长度匹配后眼图明显得到改善。接下来，观察过孔参数和过孔个数对通道的影响。

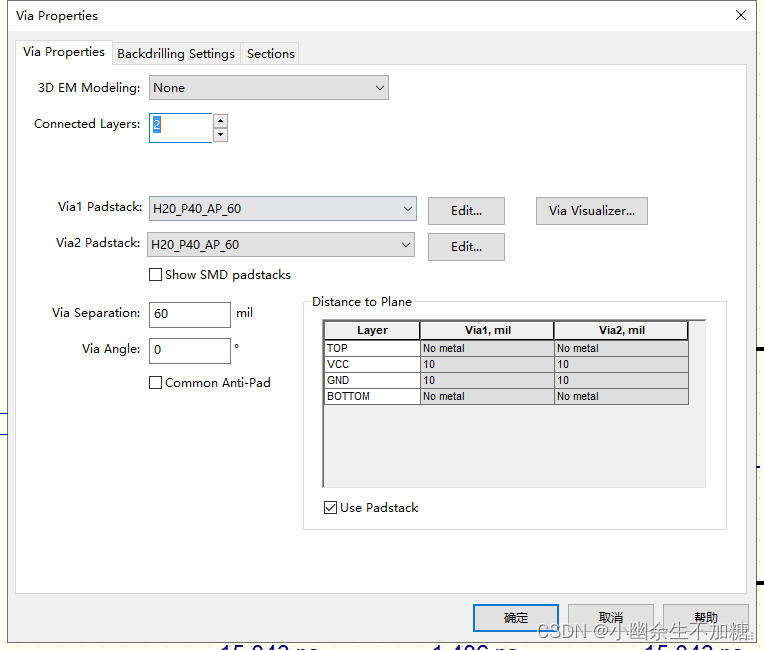

(23)双击过孔V3，单击“Edit”按钮，打开如图所示对话框。正如所看到的，过孔V3尺寸比较大，下面将使用尺寸较小的过孔来查看对接收端眼图的影响。

在这里插入图片描述

(24)在对话框中单击“Cancel”按钮。

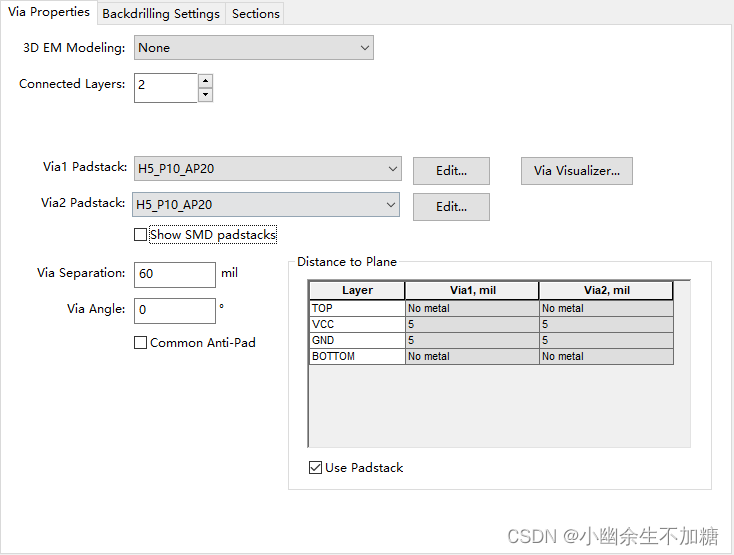

(25)从已经分配的“Padstack”下拉列表中选择“H5_P10_AP20”过孔，如图所示。

在这里插入图片描述

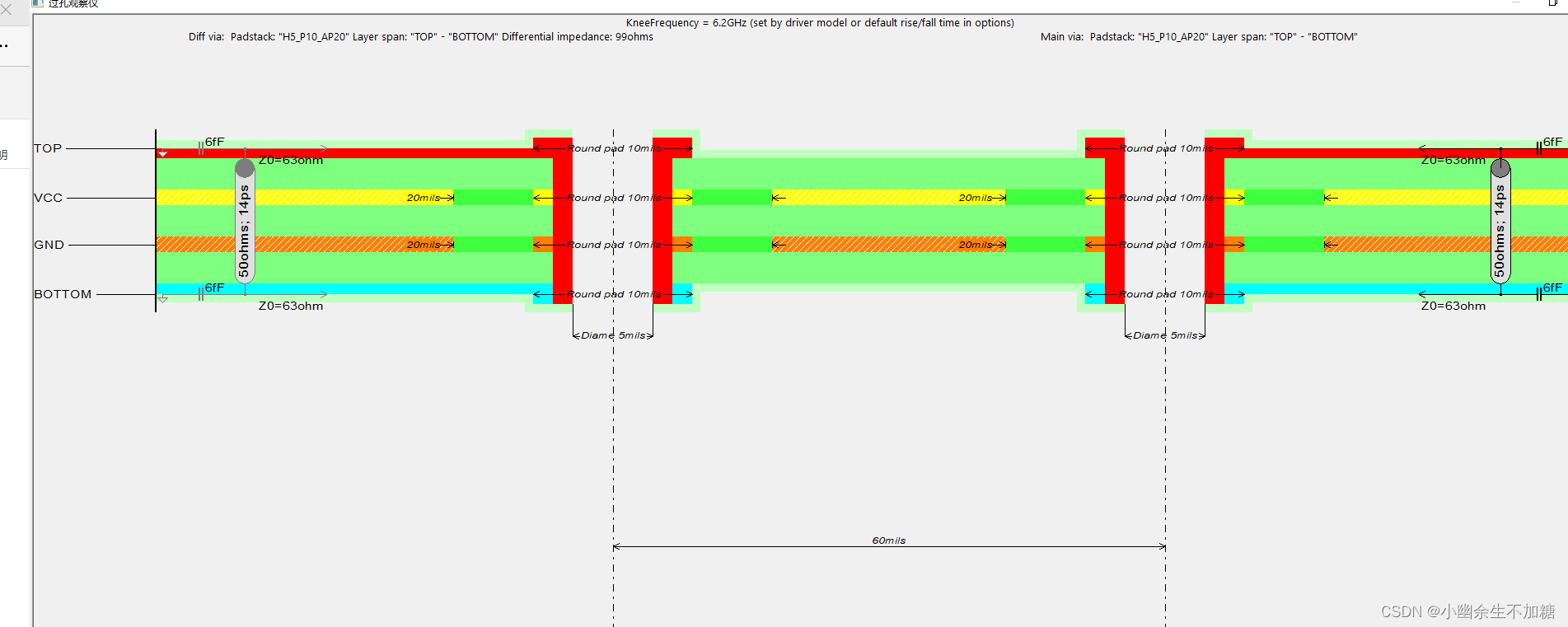

(26)单击“Via Visualizer”按钮查看过孔的不同，如图所示。

在这里插入图片描述

(27)对V4和V2过孔重复(25)和(26)操作步骤。
(28)再次仿真，结果如图所示。记录眼图参数所示。

在这里插入图片描述

(29)比较改变过孔前后的眼图发现，使用小的过孔并且将其距离拉大对眼图没有太大影响。

接下来，将增加通道的长度来查看对接收端眼图的影响。

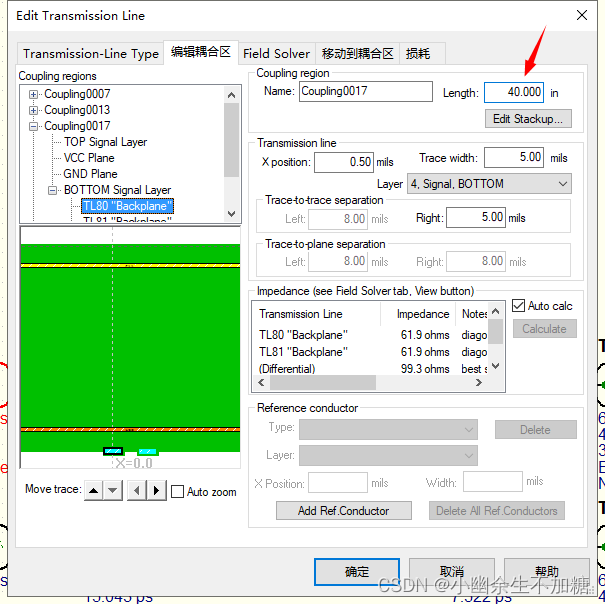

(30)双击TL80或者TL81，在耦合区域的长度部分输入40in，如图所示。

在这里插入图片描述

(31)再次仿真，结果如图。记录眼图参数，如图所示。

在这里插入图片描述

通过以上实验发现，两个眼图的眼宽和眼高都由于通道长度的增加而减小。

接下来，将使用加预加重的驱动模型来查看对接收端眼图的影响。

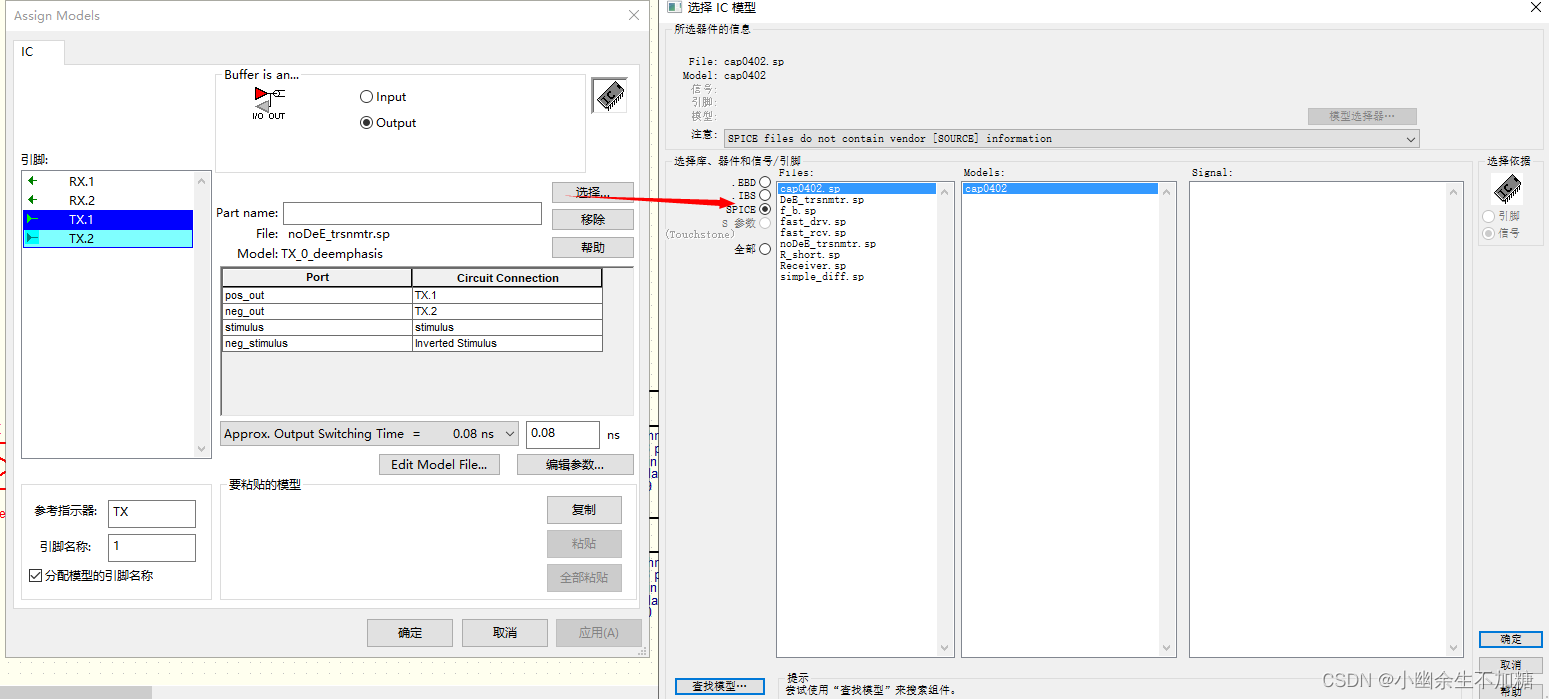

(32)分配 DeE_trsnmtr.sp模型给发射缓冲器。
①双击TX buffer 符号。
②单击“Select”按钮。
使能 SPICE 选项。

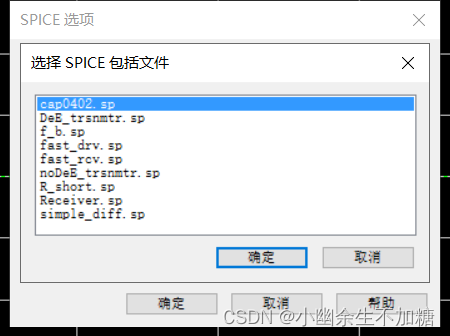

选择“DeE_trsnmtr.sp”，如图所示，单击“OK”按钮。

在这里插入图片描述

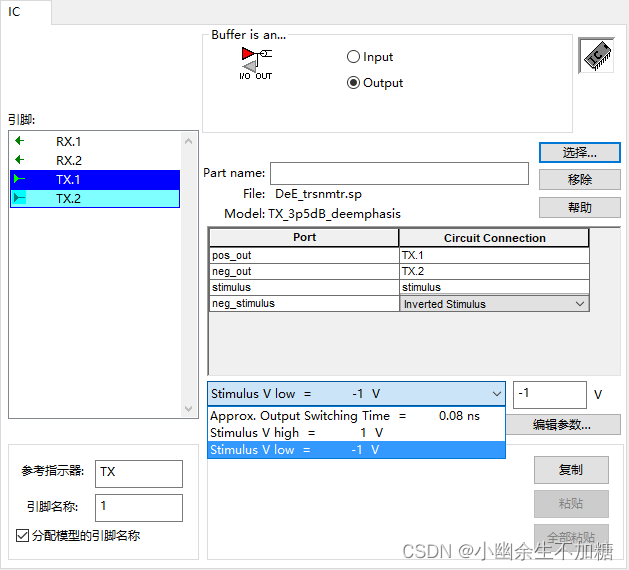

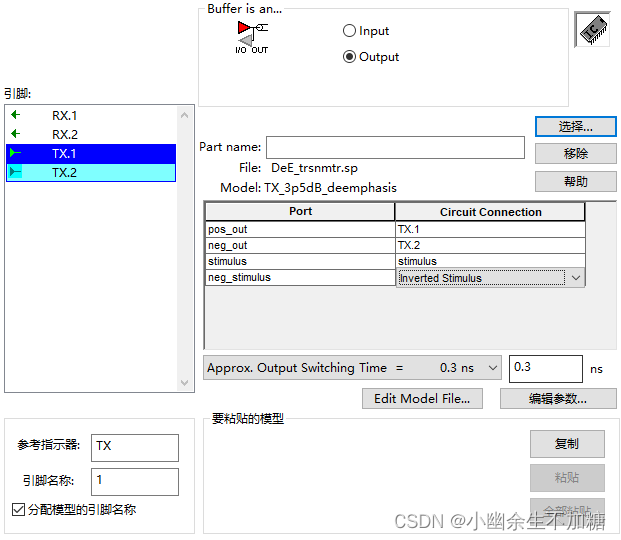

(33)在对话框中设置以下参数，如图所示。
pos_out:TX.1
neg_out:TX.2
stimulus: stimulus
neg_stimulus: Inverted_Stimulus
从下拉列表中设置激励参数，如图所示。
Approx Output Switching Time: 0.08ns
Stimulus V high:1V
Stimulus Vlow:-1V

在这里插入图片描述
