导读：ANSYS SpaceClaim Direct Modeler（简称 SCDM），是基于直接建模思想的新一代3D建模和几何处理软件，摒弃了基于历史的概念建模的约束的概念，让我们轻松完成几何的创建与修改，不会带来传统CAD系统的复杂性，为ANSYS结构、流体、电磁等仿真分析提供前处理。
SCDM提供非常强大的基于Python的脚本建模功能，可快速实现仿真模型参数化建模、批量几何简化、修复与装配、智能边界命名等，大幅缩短仿真前处理周期，提升仿真效率。
一、脚本建模入门
脚本、宏和批处理文件是自动化重复任务或者单击一次鼠标即可简化复杂工作流程的好方法。
1、脚本建模
SCDM中脚本环境，可以进一步简化与几何建模相关的常见任务；我们可以录制或编写脚本命令，这些命令将使重复性任务自动化或使复杂的工作流程变得容易。脚本建模有如下优点：
-
代替历史特征树，特征重建不失败
-
自动化重复的任务和繁琐的手工流程
-
脚本更易于编辑、保存，更灵活
-
在新模型中重用之前的工作流程
2、脚本录制
SCDM提供脚本录制功能，帮助我们记录基础脚本，并对每一步操作做了相应注释，方便用户后续查看及编辑脚本。可以通过以下几个步骤录制操作脚本：
① 启动SCDM软件，选择File > Script打开脚本编辑器；
② 确保脚本编辑器中Record按钮为选中状态；
③ 像往常一样操作界面建模，SCDM会自动记录操作脚本。
3、脚本运行
几何模型创建完成后，需按照以下步骤检查脚本的有效性：
-
第一步：点击Record按钮，取消选中状态，停止脚本录制；
-
第二步：在脚本开头添加“ClearAll()”命令，以便删除创建的几何并从头重新构建；
-
第三步：点击Run Script按钮，运行脚本检查模型是否重新生成。
4、脚本保存
检查无误的脚本可以通过以下几种方式保存：
-
可在Console中点击Save按钮，保存为.scscript二进制文件；
-
或者在Console中单击Save as按钮，另存为Python格式.py的文件；
-
单击Publish按钮，选择作为Group发布并保存在模型中(.scdoc)；
-
单击Publish按钮，选择作为工具发布(beta版)，可作为工具使用。
SCDM中直接建模技术的实现方式，实际上是对几何实体(体、面、边、点等)进行编辑和修改；当我们使用界面操作时，可以直接通过鼠标选择需要编辑的几何实体。在使用脚本建模时，同样也需要指定需编辑的几何实体，所以几何实体选择显得尤为重要，它决定了后续特征创建的成败。几何实体对象在SCDM中是以Doc对象类型存在的，它承载了与几何拓扑相关的所有数据。

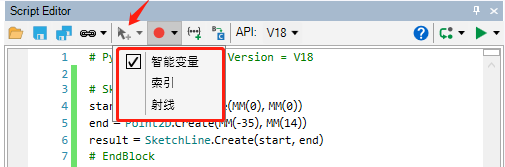

在脚本环境中提供三种Doc对象的选择模式，分别为：智能变量(Smart Variable)、索引(Index)和射线(Ray)。下面我们来对比三种方式的优缺点：
-
智能变量：脚本录制时默认指定方法，通过智能变量引用Doc对象，脚本必须保存为.scscript文件。智能变量是SCDM在后台创建的变量，它会储存所选几何对象的信息用来绑定选择对象，所以在几何更改期间匹配所选实体时会更健壮。但是，如果几何拓扑或者脚本环境发生变化，智能变量会无法匹配几何实体，后续特征创建会出现失败，无法在其基础上进行修改以扩展功能。
索引：通过Doc对象的父子关系，通过选定实体的内部索引引用Doc对象，特征创建不失败；同时，索引方式录制的脚本与脚本环境无关，适合在此基础上进行二次开发，扩展建模功能、固化前处理流程。
射线：通过创建射线端点(Point)和指定方向(Direction)生成射线矢量，射线会穿过实体对象与之相交，通过相交的位置引用Doc对象。射线在处理STL文件时尤其有效。
综上，我们推荐使用索引引用的选择方式进行脚本录制和后续的二次开发。
