Xilinx XDMA驱动代码分析及用法

先简单的介绍一下，赛灵思的XDMA的驱动是用于做什么的、他的主要功能就类似与网卡pcie接口的网卡驱动、用于控制主机与fpga设备进行pcie的通讯。通讯的主要方式是设备文件的读写，这里不清楚的同学可以看一下我上一篇文章。通过控制设备文件的读写，操作驱动与fpga设备进行数据传输。

1、目录结构

zacha@Superman:~/nfs/xdma-debug/dma_ip_drivers-master/XDMA/linux-kernel$ tree -C
.
├── COPYING
├── include
│   └── libxdma_api.h
├── LICENSE
├── readme.txt
├── RELEASE
├── tests
│   ├── data
│   │   ├── datafile0_4K.bin
│   │   ├── datafile1_4K.bin
│   │   ├── datafile2_4K.bin
│   │   ├── datafile_256K.bin
│   │   ├── datafile_32M.bin
│   │   ├── datafile3_4K.bin
│   │   └── datafile_8K.bin
│   ├── dma_memory_mapped_test.sh
│   ├── dma_streaming_test.sh
│   ├── load_driver.sh
│   ├── perform_hwcount.sh
│   └── run_test.sh
├── tools
│   ├── \001
│   ├── dma_from_device.c
│   ├── dma_to_device.c
│   ├── dma_utils.c
│   ├── Makefile
│   ├── performance.c
│   ├── perform_hwcount.sh
│   └── reg_rw.c
└── xdma
    ├── cdev_bypass.c
    ├── cdev_ctrl.c
    ├── cdev_ctrl.h
    ├── cdev_events.c
    ├── cdev_sgdma.c
    ├── cdev_sgdma.h
    ├── cdev_xvc.c
    ├── cdev_xvc.h
    ├── libxdma.c
    ├── libxdma.h
    ├── Makefile
    ├── version.h
    ├── xdma_cdev.c
    ├── xdma_cdev.h
    ├── xdma_mod.c
    ├── xdma_mod.h
    ├── xdma_thread.c
    └── xdma_thread.h

5 directories, 43 files
zacha@Superman:~/nfs/xdma-debug/dma_ip_drivers-master/XDMA/linux-kernel$

Xilinx 官方的XDMA驱动的目录结构大致如上图所示，大致就是：xdma(驱动代码)、tools（测试工具）、tests(自动化测试脚本)、include(对外头文件)。

今天重点分析驱动的代码部分，也会简单的介绍一些测试文件代码的基本用法。

1.1 tests/tools

tools中的文件就是用于测试驱动mem读写、寄存器读写、等的工具。 tests中的文件 就是自动化运行脚本，分为两种测试方法，第一种是mem mapped 方式，第二种事streamming的方式，两种模式的区别在于DMA以及FPGA的传输方式不同。

1.2 xdma

xdma就是驱动部分的代码，我们先看一下驱动安装成功后，所生成的设备文件，然后对应设备文件去看驱动代码每部分的功能和控制逻辑。

2、驱动的文件与生成的设备

2.1

我们先看xdma_mod.c这个文件， 这个文件主要的功能，这部分代码的主要功能是驱动代码的整体控制入口，我们知道，整个驱动的通讯都是基于PCI协议进行通讯的，所有的总线协议在Linux下都是需要进行总线上设备注册的，所以这个代码主要的功能，就是进行pci总线初始化和注册、然后再 在总线上注册各个字符设备。

static struct pci_driver pci_driver = {
	.name = DRV_MODULE_NAME,
	.id_table = pci_ids,
	.probe = probe_one,							/*设备总线上的字符设备注册入口*/
	.remove = remove_one,
	.err_handler = &xdma_err_handler,
};

static int xdma_mod_init(void)
{
	int rv;

	pr_info("%s", version);

	if (desc_blen_max > XDMA_DESC_BLEN_MAX)
		desc_blen_max = XDMA_DESC_BLEN_MAX;
	pr_info("desc_blen_max: 0x%x/%u, timeout: h2c %u c2h %u sec.\n",
		desc_blen_max, desc_blen_max, h2c_timeout, c2h_timeout);

	rv = xdma_cdev_init();
	if (rv < 0)
		return rv;

	return pci_register_driver(&pci_driver);	/*总线设备驱动的注册*/
}

2.2

接下来我们就可以看xdma_cdev.c这个文件，就是用于生成下面图片所需的设备文件，看一下他的创建设备的代码，我们主要关注一下每个设备创建时进行的初始化函数，基本上就能大体的了解他的用法了。我们就按设备的顺序，一一讲解每个设备的功能和具体的用法。

enum cdev_type {
	CHAR_USER,		/* /dev/xdma_user */
	CHAR_CTRL,		/* /dev/xdma_control */
	CHAR_XVC,		/* /dev/xdma_xvc */
	CHAR_EVENTS,	/* /dev/xdma_events */
	CHAR_XDMA_H2C,	/* /dev/xdma_h2c */
	CHAR_XDMA_C2H,	/* /dev/xdma_c2h */
	CHAR_BYPASS_H2C,	/*fpga ip core bypass 功能 ，未配置未生成*/
	CHAR_BYPASS_C2H,	/*fpga ip core bypass 功能 ，未配置未生成*/
	CHAR_BYPASS,		/*fpga ip core bypass 功能 ，未配置未生成*/
};

int xpdev_create_interfaces(struct xdma_pci_dev *xpdev)；

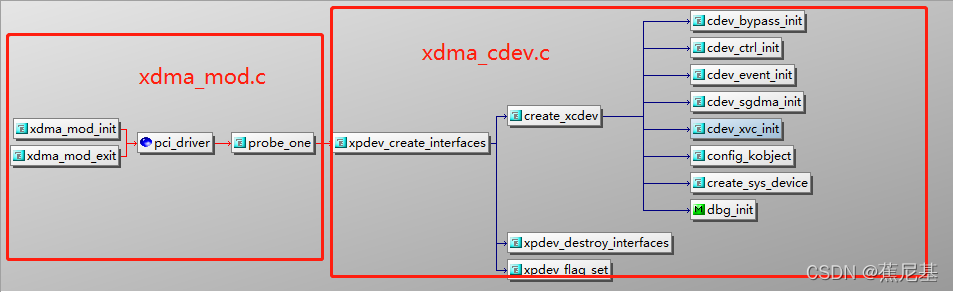

可以看到这个函数，位于xdma_cdev.c ，他的功能就是用于生成各个字符设备的入口，他的调用关系如下：

函数的调用关系可以与生成的dev/xdma_ 设备进行对应：
xdma_user 与xdma_control 调用了同一个设备初始化接口，但是是两个不同的设备， 上层接口传递的参数有差异。可以从代码里查看到。他们映射的bar空间是不一样的。
control,映射的是配置寄存器的bar空间， user 映射的给用户预留的bar空间。



这里感谢@立夏的小满的指正。

2.3

接下来就是 xdma_xvc.c与xdma_xvc设备了， 说实话，目前我没怎么用过这个设备，不过大体看代码逻辑，可能跟fpga的xvc协议有关。Xilinx 虚拟线缆 (XVC) 是一种基于 TCP/IP 的协议，其不仅可发挥类似于 JTAG 线缆的作用，而且还可提供一种无需使用物理线缆便可访问和调试 FPGA 或 SoC 设计的方法。 Xilinx 虚拟线缆 (XVC)。

2.4

xdma_enents.c 及xdma_events_x 设备 : 这个文件具体的含义就是处于处理事件函数：也就是中断处理。这个设备的读操作是阻塞的， 当读到有fpga有中断过来，那么就会返回应用层，用纸用户层代码就行下一步中断来了处理的逻辑。

2.5

接下来就是驱动代码的重点文件及设备：xdma_sgdma.c 及 xdma_c2h 、xdma_h2c两个设备， 这两个设备分配对应用户端读和写操作，对应fpga端的读写两个通道。 这个文件是相对其他比较复杂的，它的传输方式是sgdma的传输方式， 就是所谓的scalter-gather （分散-聚集）的dma传输方式。他会生成一个scalterlist表，表的每一项是dma mem 的描述符，描述符大致的内容： src_addr、dst_addr、length、buf、next*、大致是这样。接下来我们看代码。

设备文件的读写io 调用了同一个接口，即用于读，也用于写。函数原型如下：

static ssize_t char_sgdma_read_write(struct file *file, const char __user *buf,
		size_t count, loff_t *pos, bool write)

就是说，在用户空间里，我们通过调用文件io的read，和write函数就可以完成设备数据的读和写。

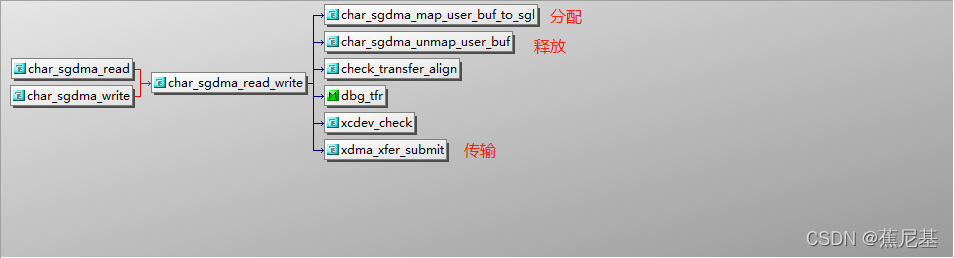

该函数的主要点在：
分配-传输-释放


具体函数深入就不细讲了，之后可能会更新一篇文章来阐述，驱动在传输过程中，如何控制dma的内存传输的。下面将一下，几个设备如何使用。

3、用户层代码实现与设备使用

3.1 xdma_user

看一下官方的解释：

/* maps the PCIe BAR into user space for memory-like access using mmap() */

该设备就是用于映射PCIe设备的bar 空间

static const struct file_operations ctrl_fops = {
	.owner = THIS_MODULE,
	.open = char_open,
	.release = char_close,
	.read = char_ctrl_read,
	.write = char_ctrl_write,
	.mmap = bridge_mmap,
	.unlocked_ioctl = char_ctrl_ioctl,
};

用户层代码通过mmap io 进行mem映射, 然后通过read 和write 对bar空间的内存寄存器进行读写操作，以完成用户与设备的数据交互。

用户空间代码逻辑实现如下：

static int open_control(char *filename)
{
	int fd;
	fd = open(filename, O_RDWR | O_SYNC);
	if(fd == -1)
	{
		printf("open control error\n");
		return -1;
	}
	return fd;
}
static void *mmap_control(int fd,long mapsize)
{
	void *vir_addr;
	vir_addr = mmap(0, mapsize, PROT_READ | PROT_WRITE, MAP_SHARED, fd, 0);
	return vir_addr;
}
static void write_control(void *base_addr,int offset,uint32_t val)
{
	uint32_t writeval = htoll(val);
	*((uint32_t *)(base_addr+offset)) = writeval;
}
static uint32_t read_control(void *base_addr,int offset)
{
	uint32_t read_result = *((uint32_t *)(base_addr+offset));
	read_result = ltohl(read_result);
	return read_result;
}

	int control_fd = open_control("/dev/xdma0_user");
	control_base = mmap_control(control_fd,MAP_SIZE);
	frame_bytes = read_control(control_base,0x0a4);
	write_control(control_base, 0x0004, 0);

打开设备， mem映射至用户空间，寄存器读和写的操作

3.2 xdma_events

事件中断设备， 用于处理设备端发送中断事件的设备，read接口是以阻塞的方式实现的。
用法其实很简单，就是去读这个设备，能读完就说明有中断来了， 卡在读这里说明没有中断过来。
看用户层代码：这里读事件中断是用一个线程一直去读的，通过信号量去通知其他线程是否有中断过来。

void *c2h_event_process(void *param)
{
	static int flag = 0;
	int fd = open_event("/dev/xdma0_events_0");
	printf("c2h event thread running, c2h_event_fd = %d\n", fd);
	while(1)
	{
		if (read_event(fd)) {
			sem_post(&c2h_sem);
			printf("c2h get %d frame event\n",flag);
		}
		else{
			/*timeout*/
		}

3.3 xdma_c2h

数据传输读设备，方向是从fpga设备中读取数据过来。对应fpga的写通道。
用户端代码的逻辑是：调用设备的读接口，将读出的数据保存在预先分配的内存中，然后写进文件。 这种方式不建议在嵌入式设备中使用， 因为写数据到文件是比较耗时的， 这样就会影响读的速度，如果fpga读的速度过慢，那么就会导致fpga端的的数据传输fifo 满，数据就会丢失或者异常。

void *c2h_data_process(void *param)
{
	int fd = open("/dev/xdma0_c2h_0",O_RDWR | O_NONBLOCK);
	printf("c2h data thread running, c2h_data_fd = %d\n", fd);
	/*读取的数据写文件*/
	FILE *record_fp = fopen("/mnt/nfs/c2h_record.bin", "wb");
	unsigned char *buf = new unsigned char[frame_bytes];
	while(1)
	{
		sem_wait(&c2h_sem);
	 	read(fd, c2h_align_mem, trans_bytes);
		fwrite(c2h_align_mem, frame_bytes, 1, record_fp);
	}
}

3.4 xdma_h2c

数据传输写设备，方向是将数据写进fpga设备中，对应fpga的读通道。
用户端写代码的逻辑就不阐述了，无非就是将预先写好的内容写到fpga的mem, 一般是DDR或者RAM看具体的逻辑设计。
直接上用户层代码。

void *h2c_data_process()
{

	int fd;
	fd = open("/dev/xdma0_h2c_0",O_RDWR);
	while(1)
	{
		write(fd,h2c_align_mem,frame_bytes);
		sem_wait(&h2c_sem);
	}
}

4.总结

最后整体的驱动文件与设备的功能，大致就将这么多。

相关的的驱动及测试代码，以及FPGA工程，已经上传至网盘，有需要的朋友可以自行下载。
