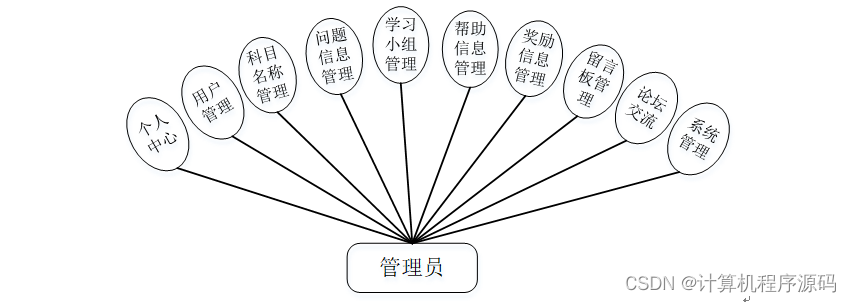

通过市场调研及咨询研究，了解了用户及管理者的使用需求，于是制定了管理员，高校和用户等模块。功能结构图如下所示：

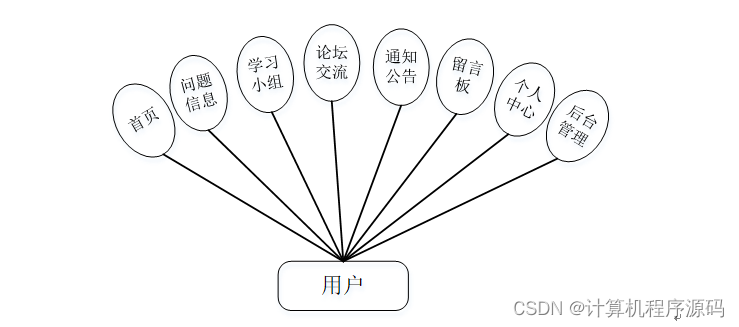

图4-1系统功能结构图

数据可设计要遵循职责分离原则，即在设计时应该要考虑系统独立性，即每个系统之间互不干预不能混乱数据表和系统关系。

数据库命名也要遵循一定规范，否则容易混淆，数据库字段名要尽量做到与表名类似，多使用小写英文字母和下划线来命名并尽量使用简单单词。

4.2.2 E/R图

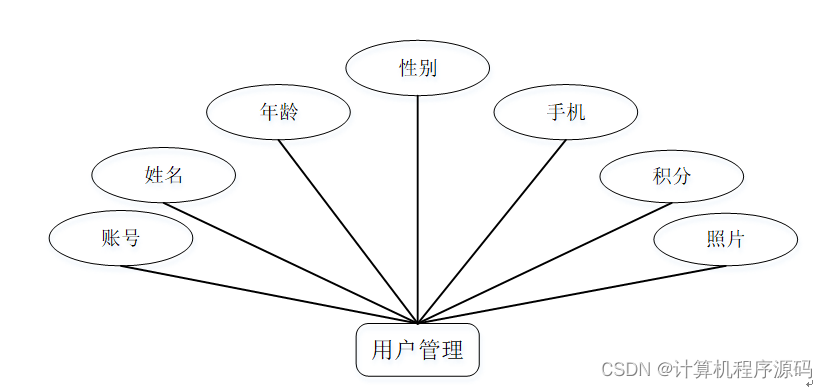

用户管理E/R图，如下所示：

 图4-2用户管理E/R图

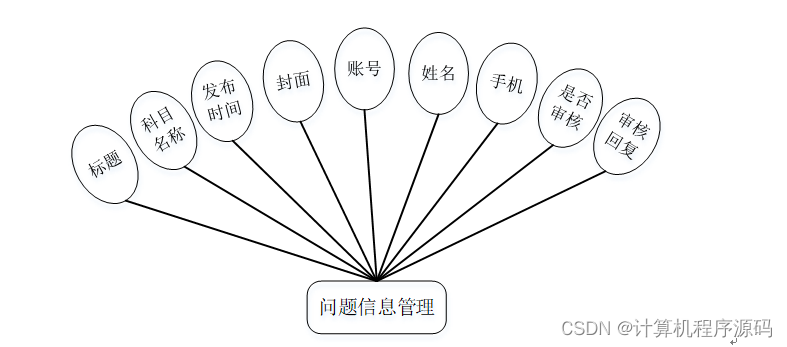

问题信息管理E/R图，如下所示：

图4-3问题信息管理E/R图

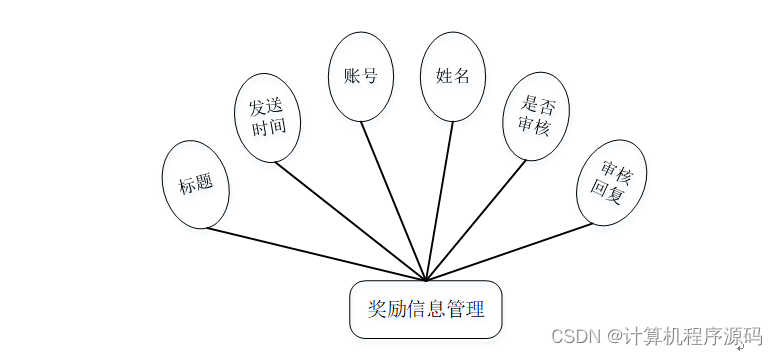

奖励信息管理E/R图，如下所示。

图4-4奖励信息管理E/R图

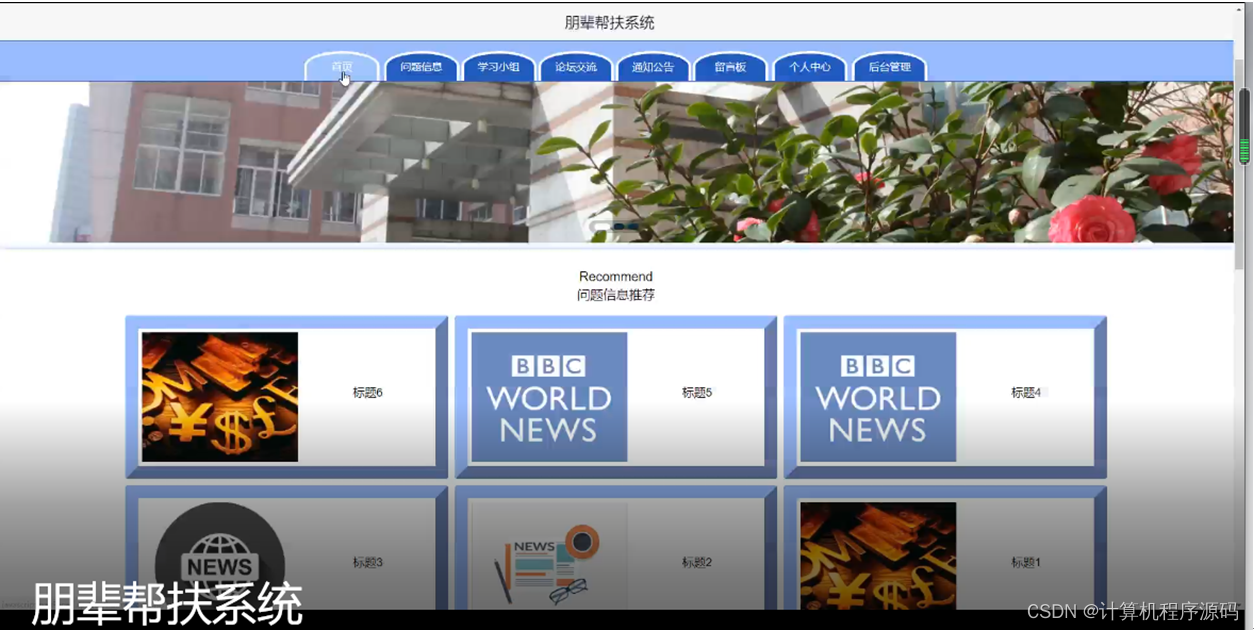

朋辈帮扶系统，在系统首页可以查看首页，问题信息，学习小组，论坛交流，通知公告，留言板，个人中心，后台管理等内容，并进行详细操作；如图5-1所示。

图5-1系统首页界面图

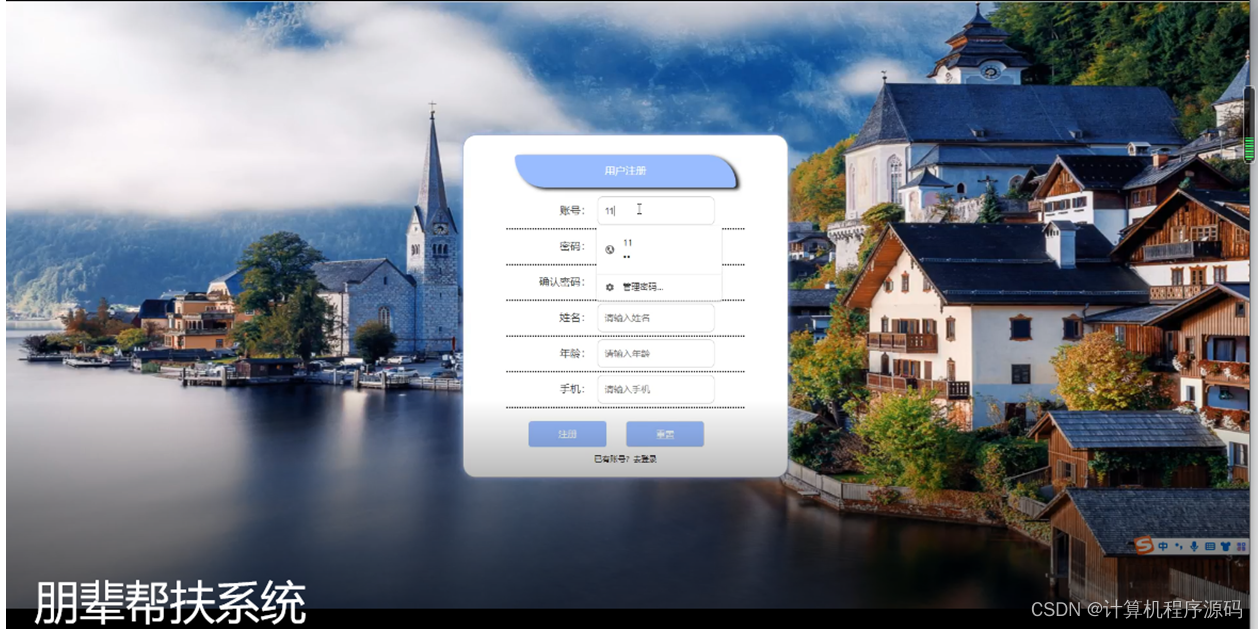

用户注册，在用户注册页面通过填写账号，密码，确认密码，姓名，年龄，手机等信息进行注册操作，如图5-2所示。

图5-2用户注册界面图

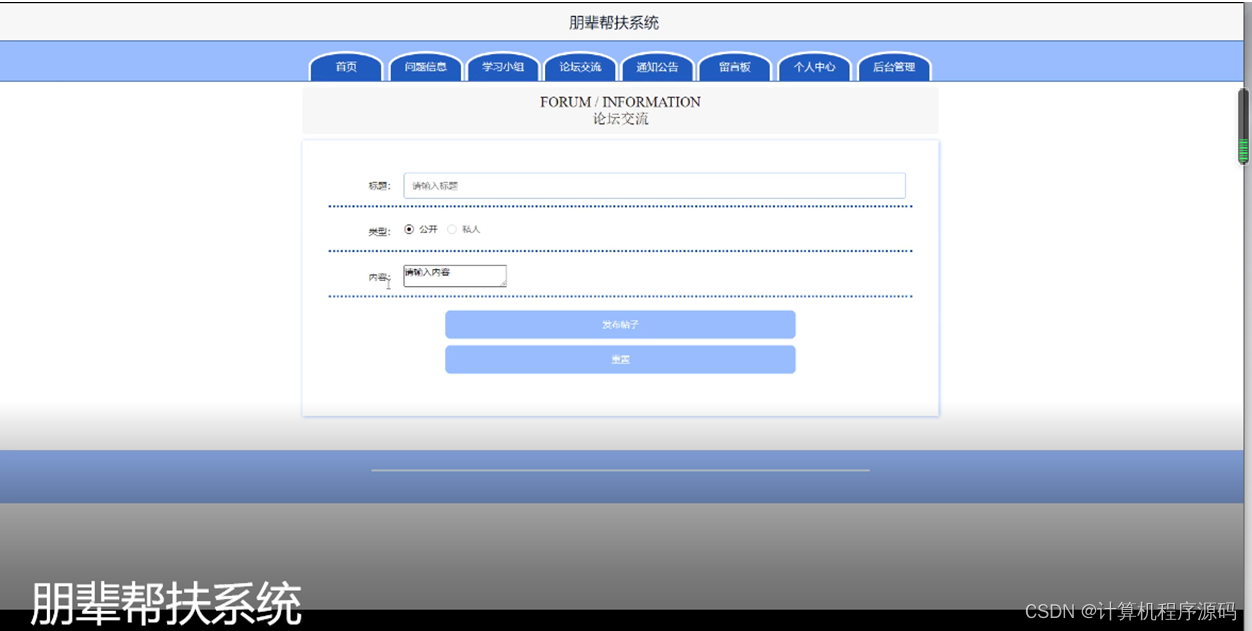

论坛交流，在论坛交流页面可以查看标题，类型，内容等内容，并进行发布帖子和重置等操作；如图5-3所示。

图5-3论坛交流界面图

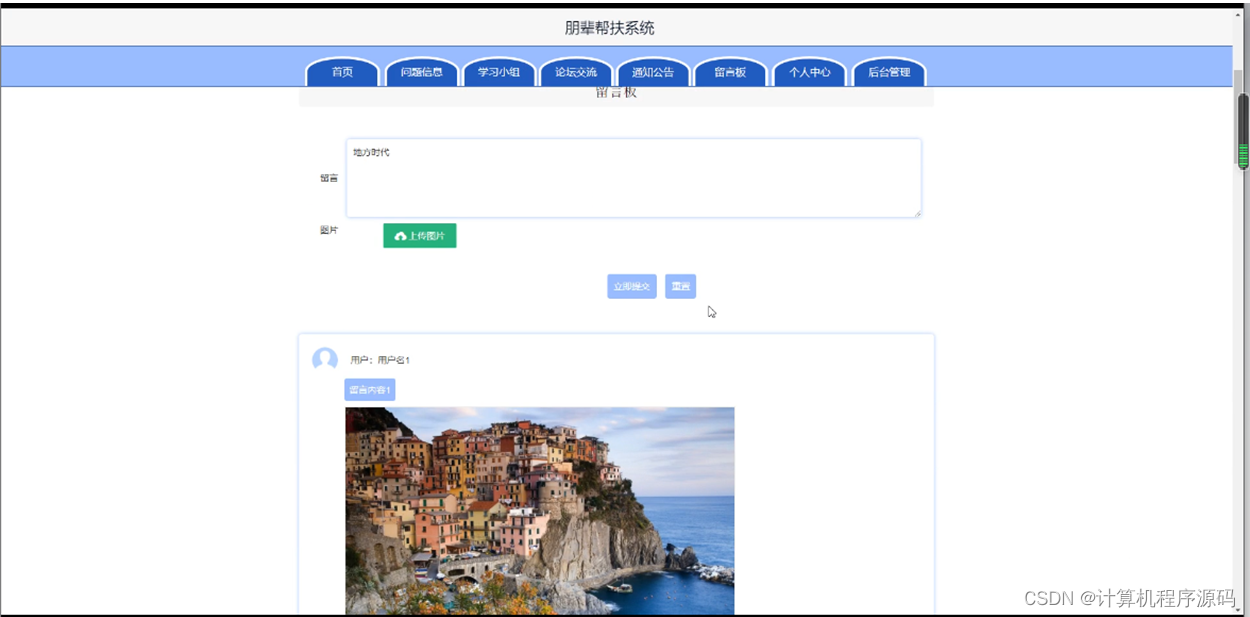

留言板，在留言板页面可以查看留言和图片等内容，并进行立即提交和重置等操作，如图5-4所示。

图5-4留言板界面图

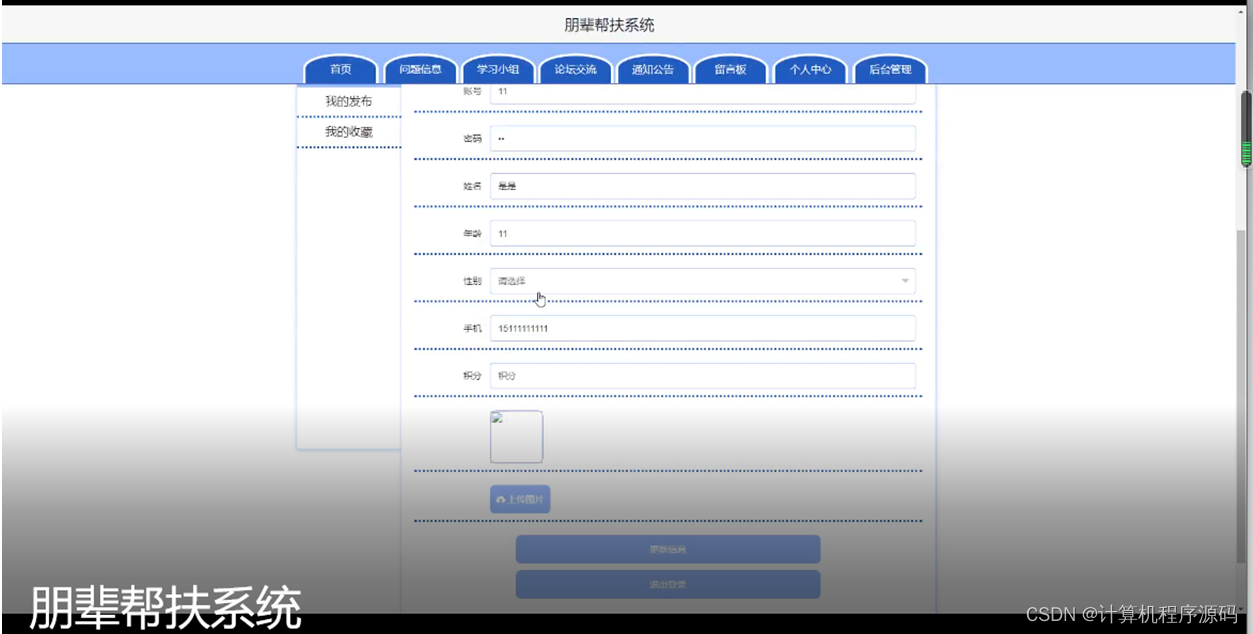

    个人中心，在个人中心页面通过填写账号，密码，姓名，年龄，性别，手机，积分，照片等内容进行更新信息，还可以根据需要对我的发布，我的收藏进行相对应操作，如图5-5所示。

图5-5个人中心界面图

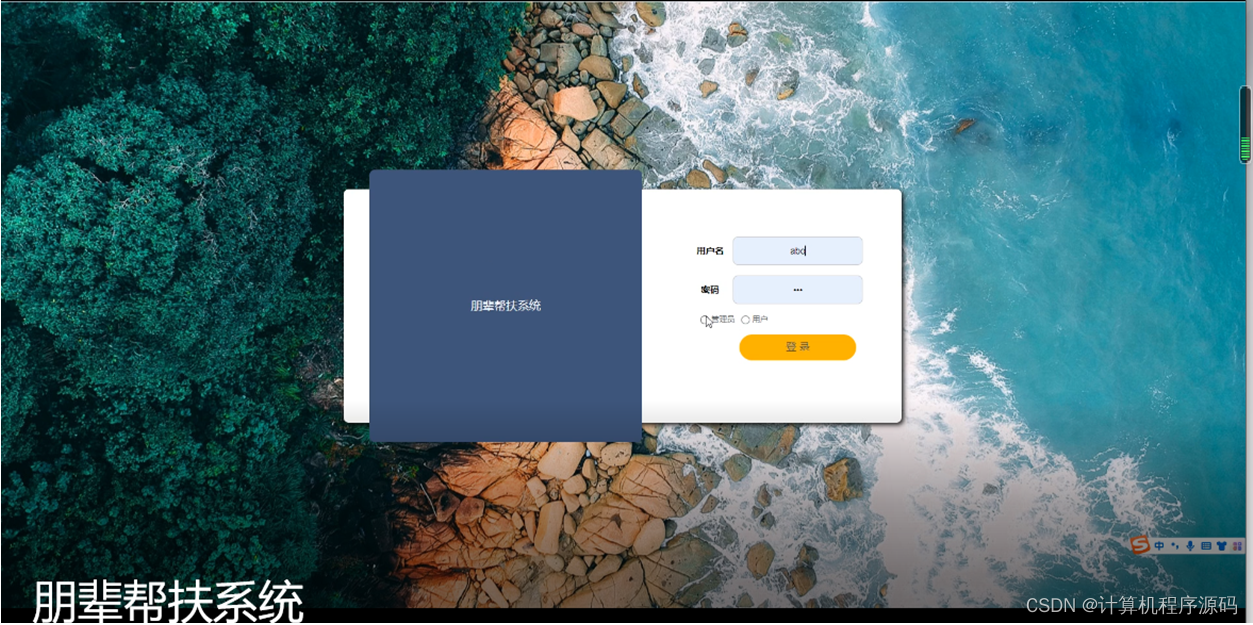

管理员进行登录，进入系统前在登录页面根据要求填写用户名和密码，选择角色等信息，点击登录进行登录操作，如图5-6所示。

图5-6管理员登录界面图

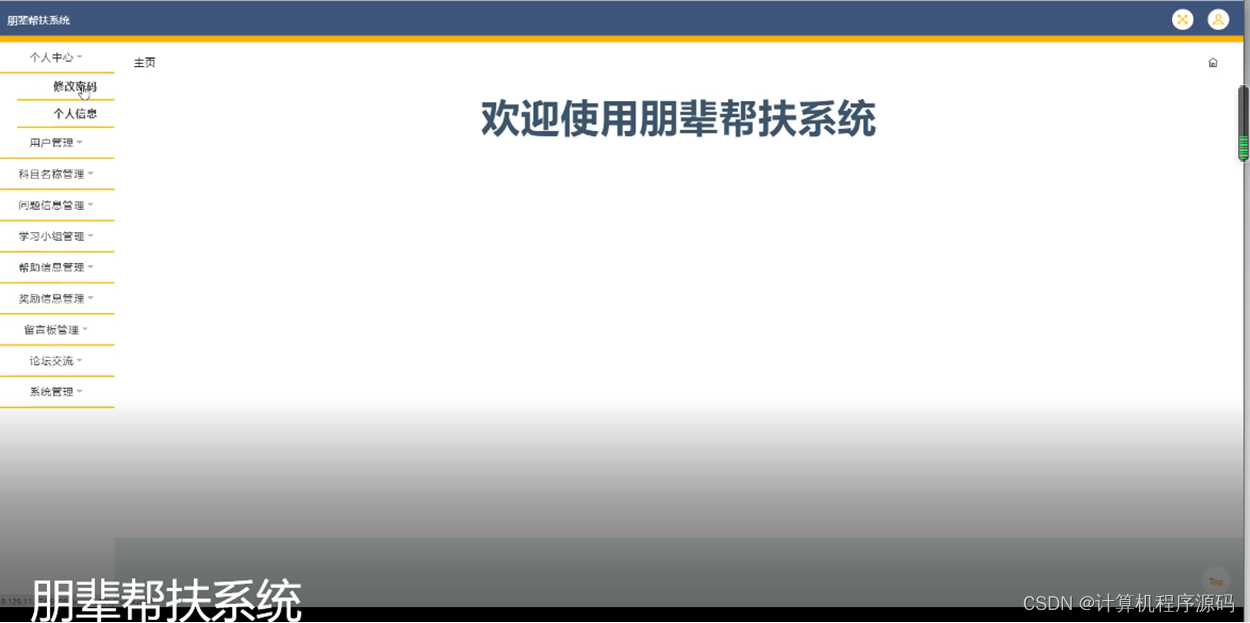

管理员登录系统后，可以对个人中心，用户管理，科目名称管理，问题信息管理，学习小组管理，帮助信息管理，奖励信息管理，留言板管理，论坛交流，系统管理等功能进行相应的操作管理，如图5-7所示。

图5-7管理员功能界面图

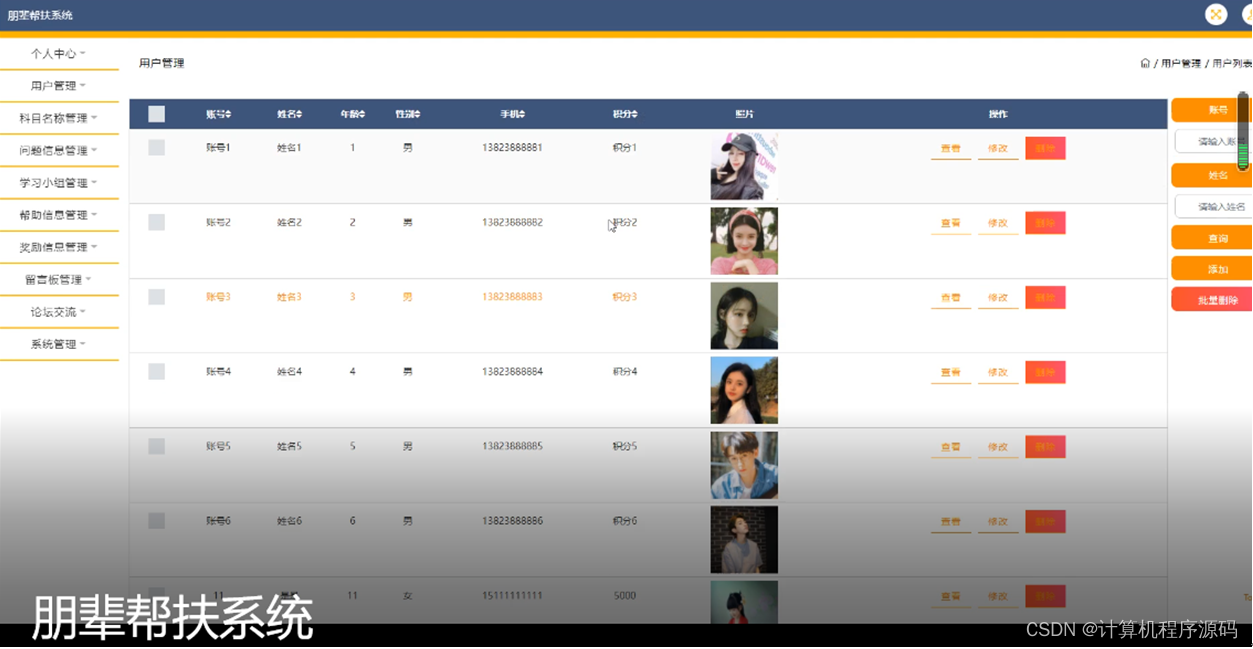

用户管理，在用户管理页面可以对账号，姓名，年龄，性别，手机，积分，照片等内容进行查看，修改和删除等操作，如图5-8所示。

图5-8用户管理界面图

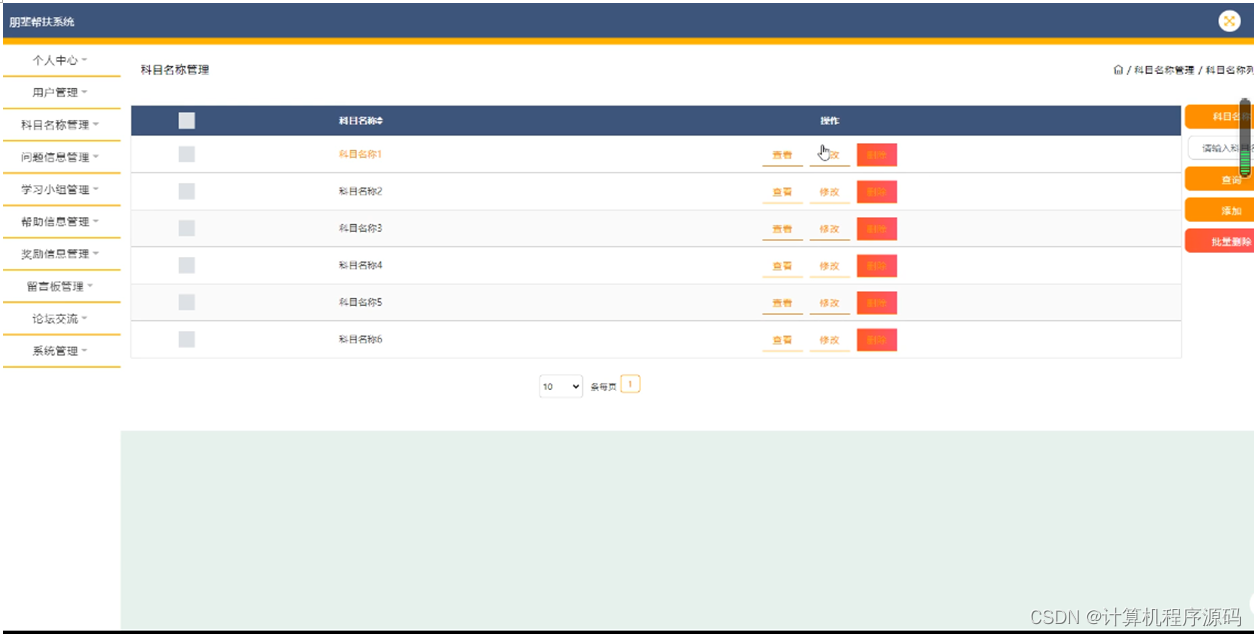

科目名称管理，在科目名称管理页面可以对科目名称等内容进行查看，修改和删除等操作，如图5-9所示。

图5-9科目名称管理界面图

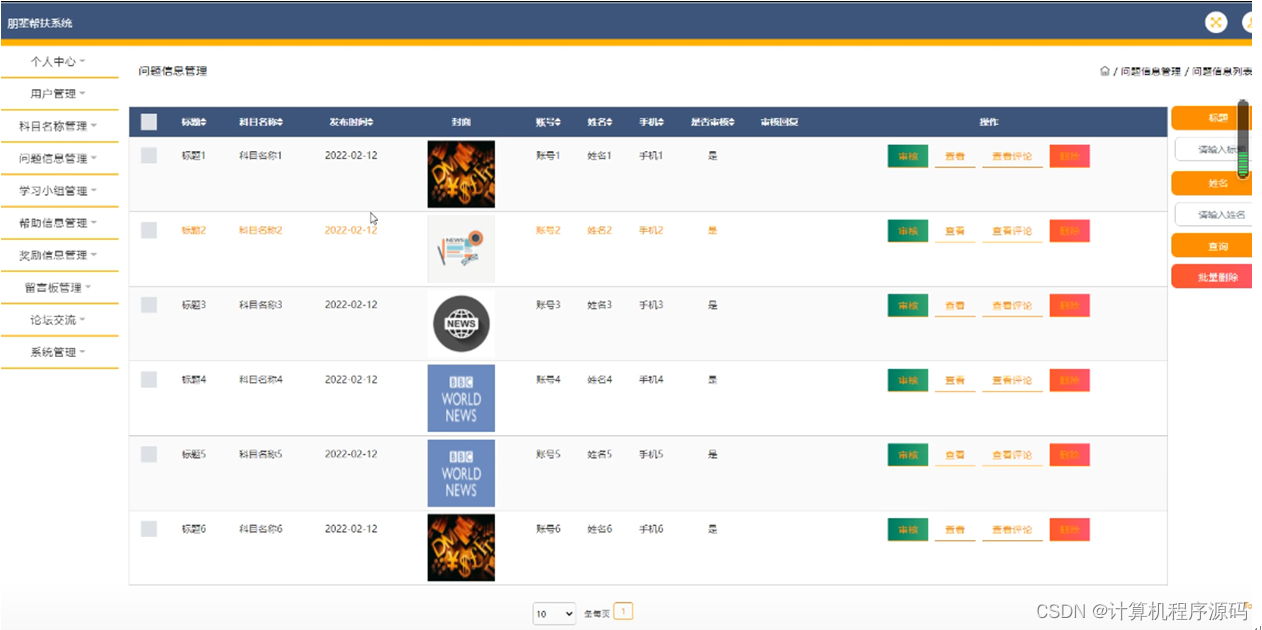

问题信息管理，在问题信息管理页面可以对标题，科目名称，发布时间，封面，账号，姓名，手机，是否审核，审核回复等内容进行审核，查看，查看评论和删除等操作，如图5-10所示。

图5-10问题信息管理界面图

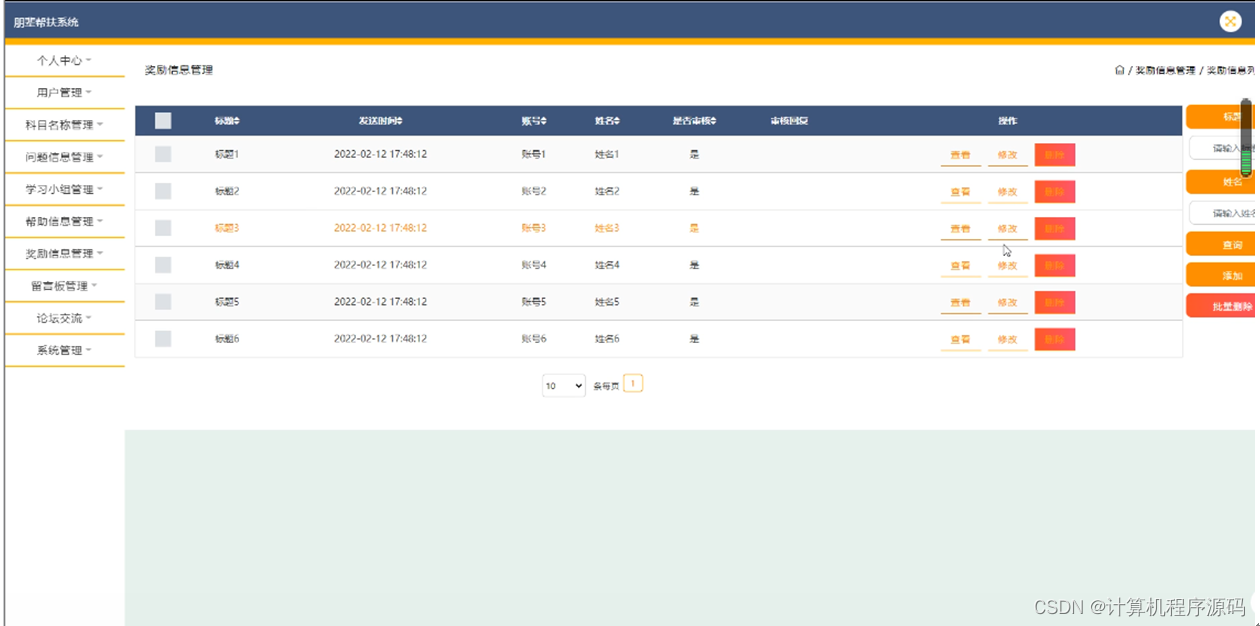

奖励信息管理，在奖励信息管理页面可以对标题，发送时间，账号，姓名，是否审核，审核回复等内容进行查看,修改和删除操作，如图5-11所示。

图5-11奖励信息管理界面图

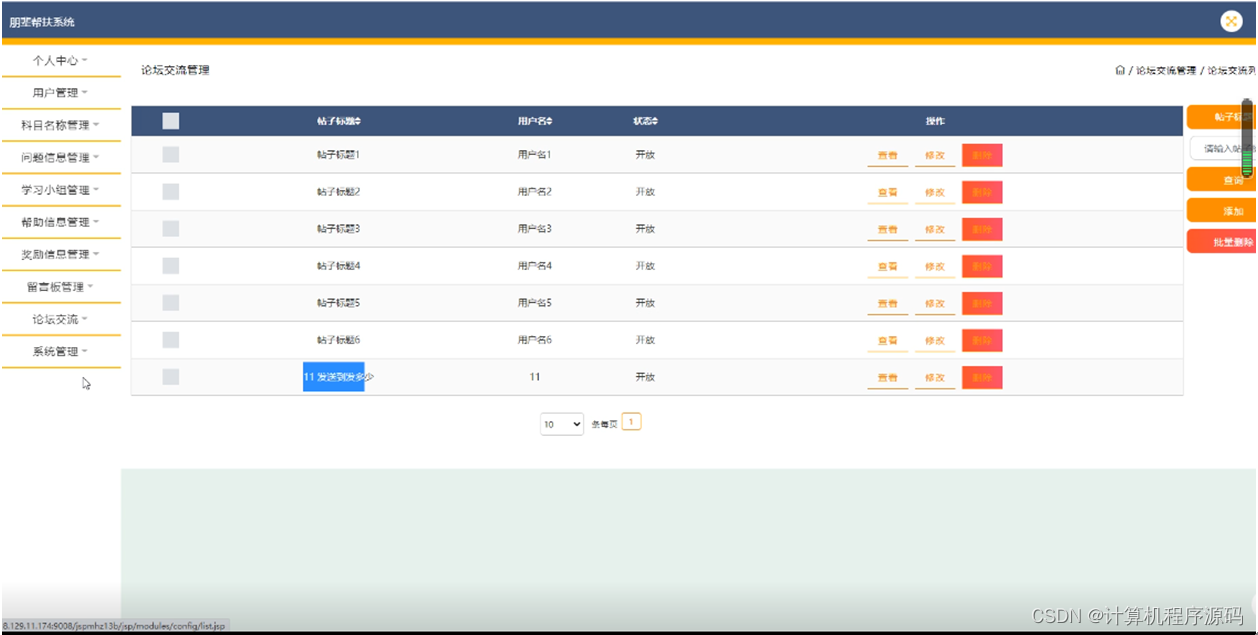

论坛交流，在论坛交流管理页面可以对帖子标题，用户名，状态等内容进行查看，修改和删除等操作；如图5-12所示。

图5-12论坛交流界面图

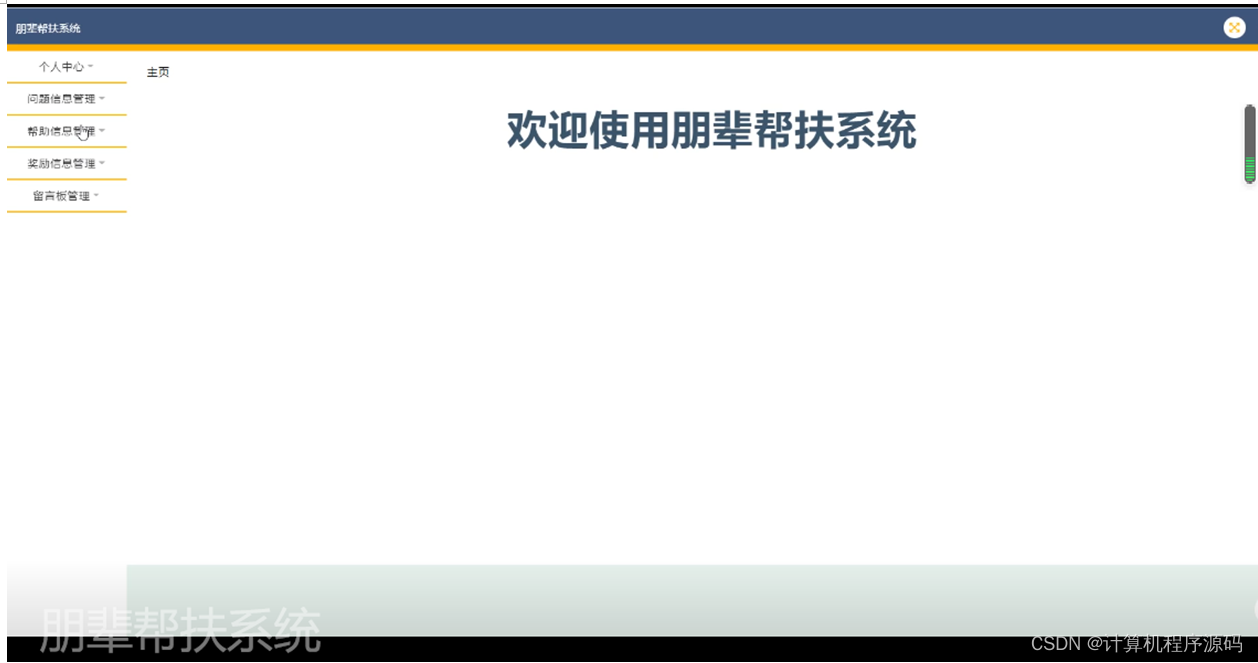

用户登录进入系统可以对个人中心，问题信息管理，帮助信息管理，奖励信息管理，留言板管理等功能进行相应操作，如图5-13所示。

图5-13 用户功能界面图

问题信息管理，在问题信息页面可以查看标题，科目名称，发布时间，封面，账号，姓名，手机，是否审核，审核回复等内容，并进行查看，修改，查看评论和删除等操作，如图5-14所示。

图5-14 问题信息管理界面图
