数据流图的简称为DFD，是通过使用图形的方法对系统所具备的逻辑功能进行阐述，描述系统数据的流向和逻辑变换。由于该方法能将难以阐述的问题进行表述，因此被开发者广泛应用，是当前应用范围较为广泛的结构化系统分析方法。

零层数据流程是流程中最抽象的一层，它包括了登录管理、管理员功能管理和检索维护管理等功能模块，在登录模块使用到的数据存储有管理员账户信息文档、管理员信息文档，管理员功能管理模块需要的存储是管理员添加信息文档、查询信息文档、删除信息文档，检索维护是通过以上这些文档信息通过关键词进行搜索。

系统的1层数据流图如下图所示。

图3-2系统数据流图（1层）

2层为管理员操作后台数据流图，管理员可以分别通过添加、修改和删除来对系统管理员进行管理，如下图所示：

图3-4系统数据流图（2层）

系统设计主要是管理员登录后对整个系统相关操作进行处理，可进行管理员的添加和删除，民宿类型管理、民宿信息管理、预订信息管理、旅游攻略管理、论坛分享、留言板管理等操作管理。

系统的功能结构图如下图所示。

图4-1系统功能结构图

4.3.1 E-R图设计

概念设计是整个数据库设计的关键，在概念设计阶段，由需求分析得到了E-R模型。E-R图是识别功能模型与数据模型间关联关系的，在主题数据库的抽取和规范化的过程中，采用的是简化的E-R图表示方法，从而避免过繁过细的E-R图表示影响规划的直观和可用性。是对现实世界的抽象和概括，是数据库设计人员进行数据可设计的有力工具，能够方便直接地表达应用中的各种语义知识，令一方面它简单、清晰、易于用户理解。

管理员实体包括管理员名称、密码、角色三个属性。

管理员体ER图如下图所示。

图4-2管理员ER图

民宿信息ER图如下图所示。

图4-3民宿信息ER图

预订信息管理ER图如下图所示。

图4-4预订信息管理ER图

用户信息ER图如下图所示。

图4-5用户信息ER图

5.1登录模块

系统登录模块可分为前台登录模块和后台登录模块，为确保系统安全性，系统操作员只有在登录界面输入正确的管理员名、密码、角色，单击“登录”按钮后才能够进入本系统的主界面。

管理员登录流程图如下所示。

图5-1管理员登录流程图

登录界面如下图所示。

图5-2登录界面图

民宿客栈管理系统，在系统首页可以查看首页、民宿信息、旅游攻略、论坛信息、新闻资讯、留言反馈、我的、跳转到后台等信息，如图5-3所示。

图5-3系统首页界面图

注册：在注册页面通过填写用户名、密码、姓名、手机、邮箱、身份证等信息完成用户注册，如图5-4所示。

图5-4注册界面图

民宿信息：在民宿信息页面可以获取民宿名称、民宿类型、入住人数、窗户、电梯、wifi、价格、详情、地址、经度等信息，根据需要进行预订操作，如图5-5所示。

图5-5民宿信息界面图

论坛信息：在论坛中心页面通过填写标题、类型、内容等信息进行发布帖子，如图5-6所示。

图5-6论坛信息界面图

我的：在个人中心页面可以通过填写用户名、密码、姓名、性别、手机、邮箱、身份证等信息，根据需要对我的发布、我的收藏进行相对应操作，如图5-7所示。

图5-7我的界面图

用户登入进入到系统操作界面，可以查看个人中心、民宿信息管理、预订信息管理等内容，如图5-8所示。

图5-8用户功能界面图

民宿信息管理：在民宿信息管理页面可以获取民宿名称、民宿类型、入住人数、民宿实拍、窗户、电梯、wifi、价格、详情、地址等信息，根据需要进行预订、查看等操作，如图5-9所示。

图5-9民宿信息管理界面图

预订信息管理：在预订信息管理页面可以获取订单编号、民宿名称、民宿类型、民宿实拍、用户名、姓名、手机、身份证、预订数量、价格、总金额、备注、是否审核、审核回复、是否支付等信息，根据需要进行查看等操作，如图5-10所示。

图5-10预订信息管理界面图

图5-11管理员功能界面图

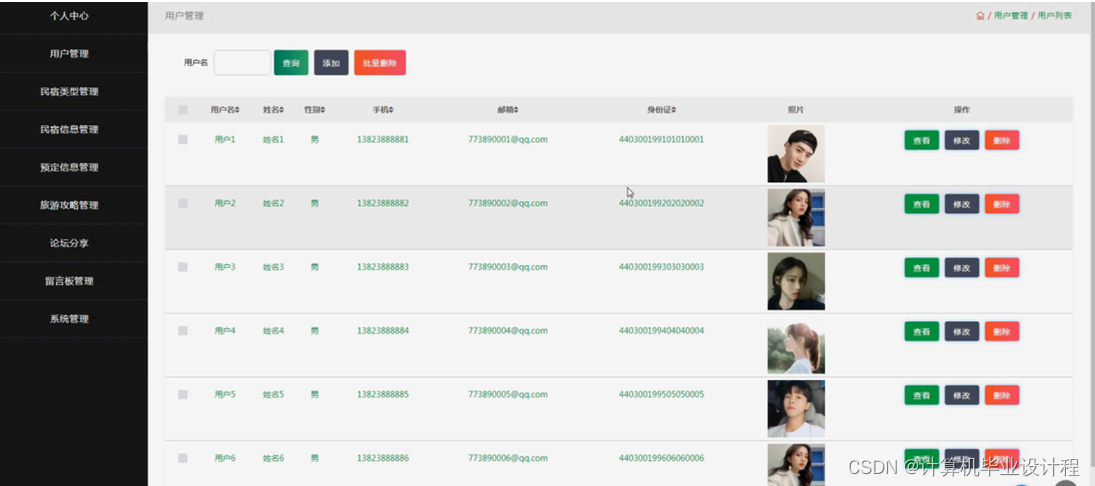

用户管理：在用户管理页面可以获取用户名、姓名、性别、手机、邮箱、身份证、照片等信息，根据需要进行查看、修改或删除等操作，如图5-12所示。

图5-12用户管理界面图

民宿类型管理：在民宿类型管理页面可以获取民宿类型等信息，根据需要进行查看、修改或删除等操作，如图5-13所示。

图5-13民宿类型管理界面图

民宿信息管理：在民宿信息管理页面可以获取民宿名称、民宿类型、入住人数、民宿实拍、窗户、电梯、wifi、价格、详情、地址等信息，根据需要进行查看、修改或删除等操作，如图5-14所示。

图5-14民宿信息管理界面图

预订信息管理：在预订信息管理页面可以获取订单编号、民宿名称、民宿类型、民宿实拍、用户名、姓名、手机、身份证、预订数量、价格、总金额、备注、是否审核、审核回复、是否支付等信息，根据需要进行审核、查看、修改或删除等操作，如图5-15所示。

图5-15预订信息管理界面图
