一、环境：
k8s: v1.23.6
docker: 20.10.14
问题和故障现象：devops主机集群主机节点到端口8082不通（网络策略已经申请，并且网络策略已经实施完毕），而且网络实施人员再次确认，网络策略配置没有问题，端口却依然不通。
解决简介：
- 通过traceroute定位
- 通过route -n 查看路由表信息
- 查看VIP 子网掩码位数
- 修改宿主机上的keepalived配置文件
- 进入k8s-keepalive容器内部，修改keepalive配置文件
- 重启容器k8s-keepalive
二、问题排查
2.1、检查端口不通

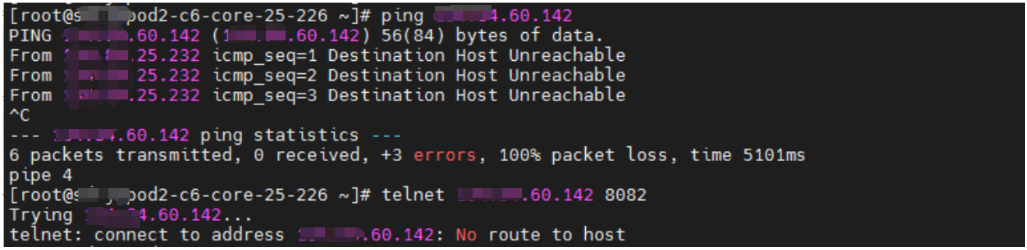

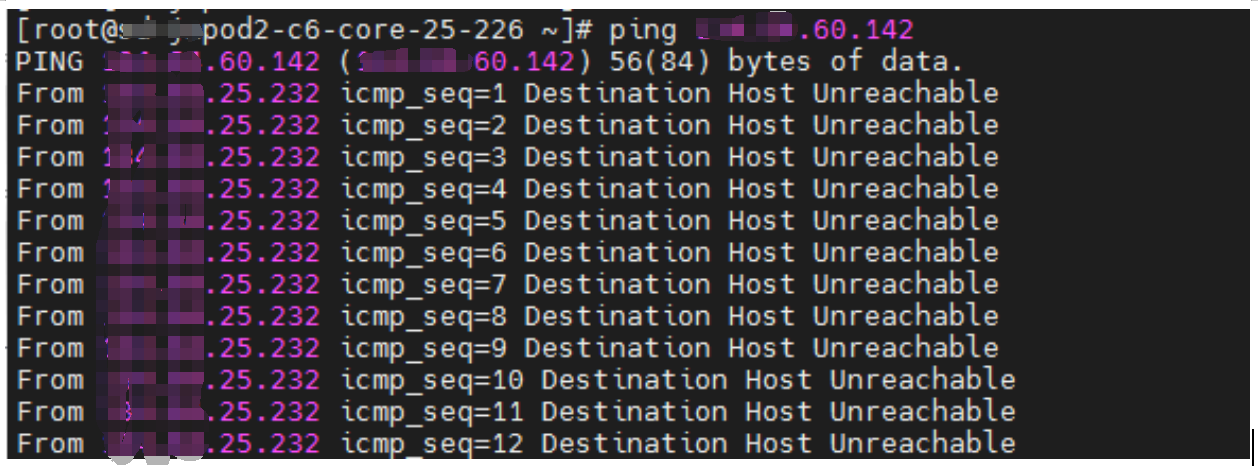

检查xxx.xxx.25.226 到目标主机xxx.xxx..60.142 8082 端口不通，也不能ping通。

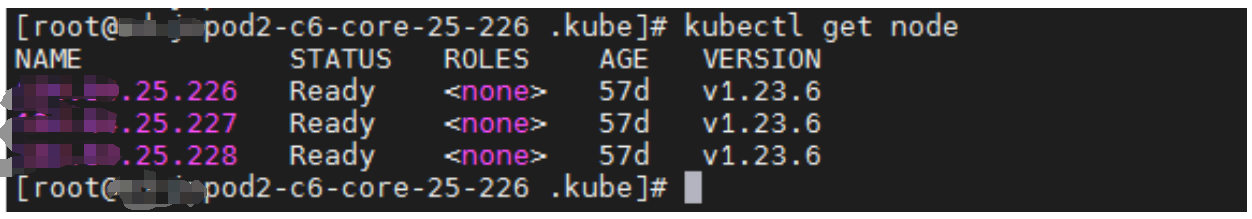

K8s 集群信息如下：
通过在目标主机上 tcpdump抓包：
tcpdump -i any -nn host xxx.xxx.25.226
也没有抓到源主机 xxx.xxx.25.226的请求数据包

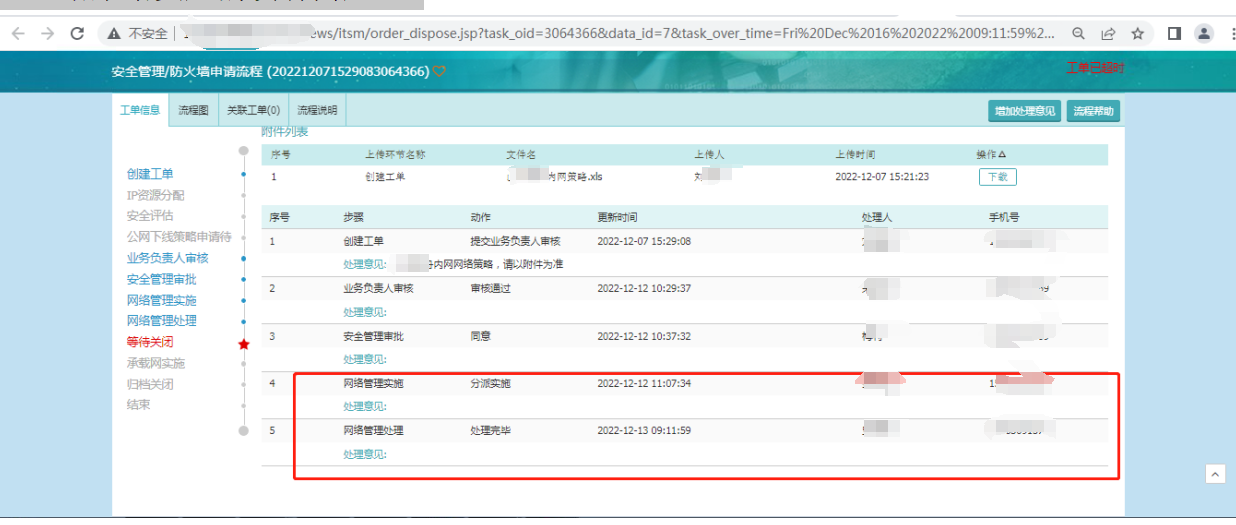

2.2 、网络策略策略实施人员确认
网络策略已经提交工单，并且网络人员已经实施完毕，再次和网络策略实施人员确认，他那边网络策略实施的没有问题。

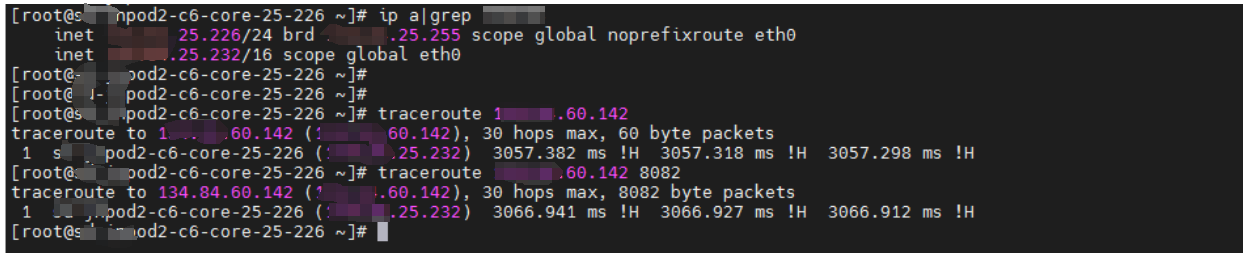

2.3、通过traceroute 定位分析
感觉有点怪异，没有走网关 xxx.xxx.25.1

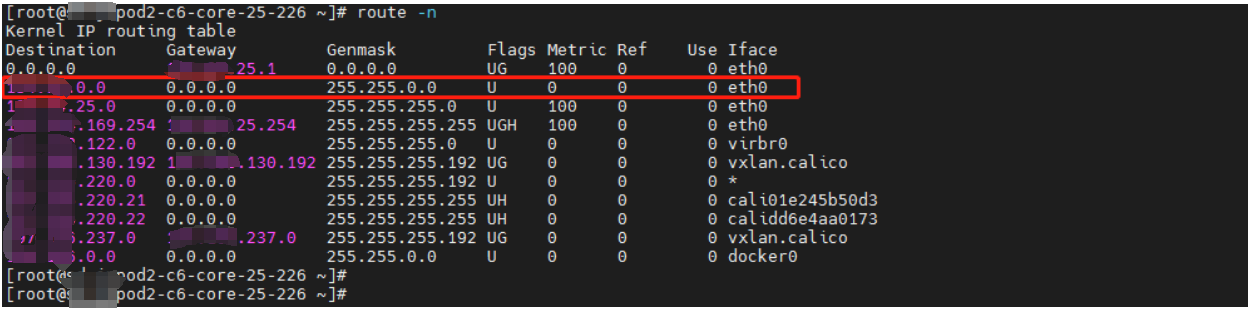

2.4、 通过rourt -n 查看本地路由表信息
通过路由表分析，到目标 xxx.xxx.60.142 8082 匹配上了路由表的第二条路由规则，没有经过网关 xxx.xxx.25.1

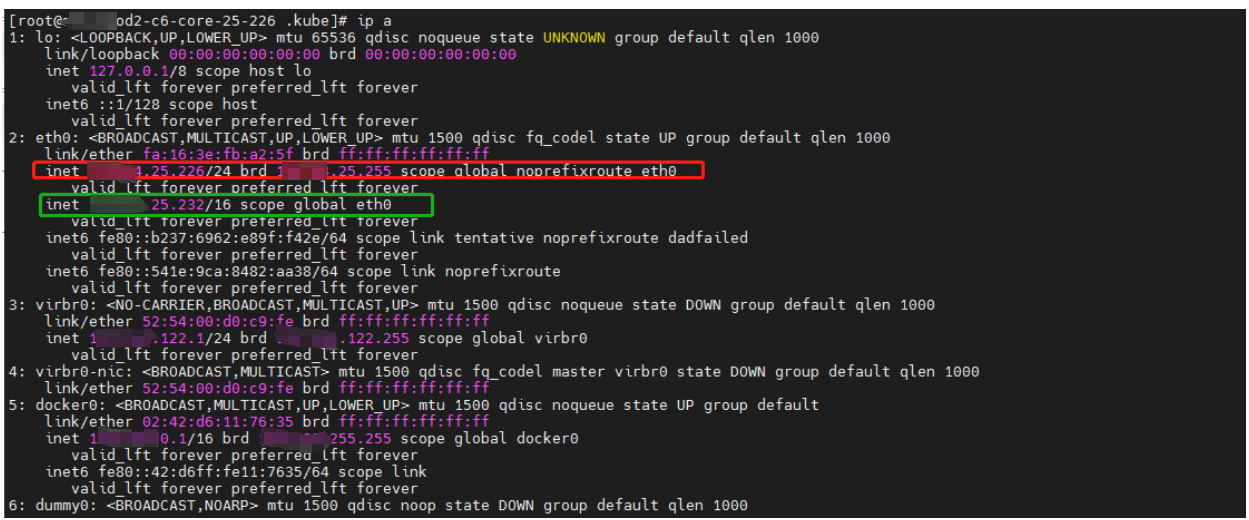

2.5、 通过ip a 查看
上面红色的IP xxx.xxx.25.226/24是宿主机的地址，下面绿色IP xxx.xxx.25.232/16的是k8s apiserver 高可用使用的VIP ,查看感觉这里的子网掩码16有点特别奇怪，因为这个地址的存在，所以，路由表里面就有了上面的第二条路由规则的添加：
我们从本机到目标地址 xxx.xxx.60.142 8082 的 数据包就匹配上了这条规则，从本机直连，而不通过网关 xxx.xxx.25.1了，但因为我们本地xxx.xxx.25.226/24所在的网络xxx.xxx.25.0/24 显然和我们要访问的目标主机xxx.xxx.60.142/24 所在的网络xxx.xxx.60.0/24 不是同一网络，必须要通过网关xxx.xxx.25.1才行，问题就在这里。
三、问题解决
3.1、 找到 xxx.xxx.25.232/16配置的应用
查看VIP xxx.xxx.60.142/16 是keepalived容器在使用，这个是apiserver 的高可用配置的VIP，通过3个节点上运行的k8s-keepalive容器实现。
查看容器映射到宿主机的配置信息：
| [root@XX-XXpod2-c6-core-25-226 .kube]# cat /apps/k8s-ha/kconf/keepalived.conf ! Configuration File for keepalived global_defs { router_id LVS_1 } vrrp_script checkhaproxy { script "/opt/check.sh" interval 1 weight -30 } vrrp_instance VI_1 { state MASTER interface eth0 virtual_router_id 232 priority 100 unicast_src_ip xxx.xxx.25.226 unicast_peer { xxx.xxx.25.227 xxx.xxx.25.228 } advert_int 1 authentication { auth_type PASS auth_pass "!q12Q!waER43aS" } virtual_ipaddress { xxx.xxx.25.232/16 } track_script { checkhaproxy } } |
通过查看，发现上面的VIP的子网掩码写成了16位了。
先备份3个master节点上的配置文件，把配置文件里面的VIP子网掩码修改为24位。3个节点依次重启k8s-keepaive容器后，通过ip a |grep xxx.xxx 查看，VIP子网掩码依然为为16位.
3.2、 进一步进入到k8s-keepalive容器里面排查定位

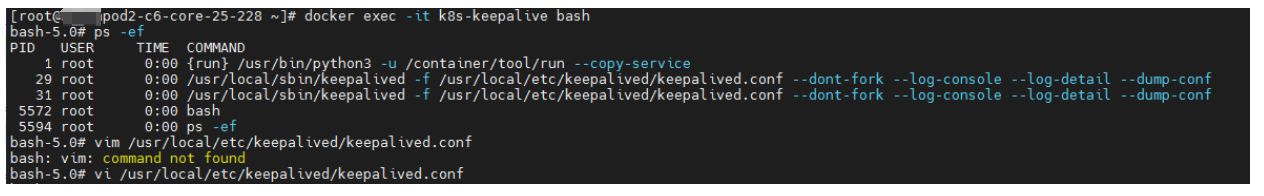

在容器里面执行 ps -ef 命令 看下查看到 里面运行的keepalived进程用到的配置文件为：
/usr/local/etc/keepalived/keepalived.conf
查看容器里面的配置文件内容，查看配置文件里面VIP子网掩码修改依然为16位，
| bash-5.0# vi /usr/local/etc/keepalived/keepalived.conf ! Configuration File for keepalived global_defs { router_id LVS_1 } vrrp_script checkhaproxy { script "/opt/check.sh" interval 1 weight -30 } vrrp_instance VI_1 { state MASTER interface eth0 virtual_router_id 232 priority 100 unicast_src_ip xxx.xxx.25.226 unicast_peer { xxx.xxx.25.227 xxx.xxx.25.228 } advert_int 1 authentication { auth_type PASS auth_pass "!q12Q!waER43aS" } virtual_ipaddress { xxx.xxx.25.232/16 } track_script { checkhaproxy } } |
看来，修改映射到宿主机的配置文件后，没有用，还需要修改容器里面的配置文件。
3.3 修改容器里面的配置文件后，重启容器
修改完容器里面的配置文件后，重启容器，再次在宿主机上通过 ip a |grep xxx.xxx
查看 VIP子网掩码为24位了。

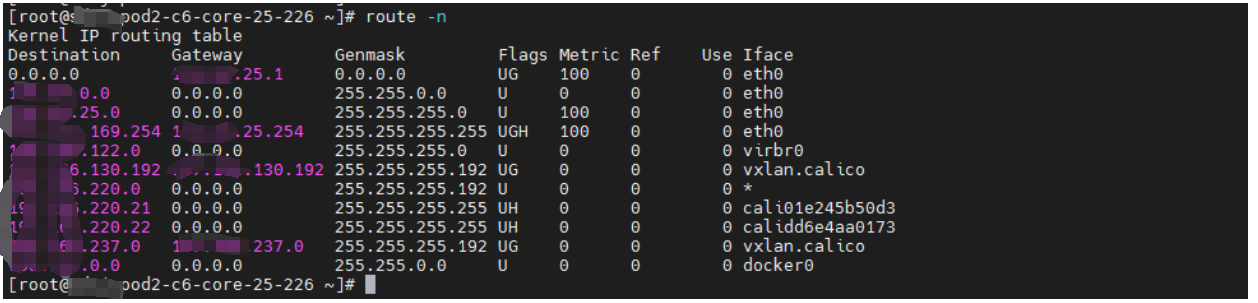

路由表也恢复正常了。
四．总结
4.1 遇到类似问题，要学会使用常用命令工具分析，一步一步排查。
4.2 Keepalived容器在使用的时候，修改宿主机配置文件后，还要修改容器里面的配置文件。
