eMMC和SD卡(TF卡)是同一类设备，以下命令二者是通用，本章节主要以eMMC举例说明命令的使用。

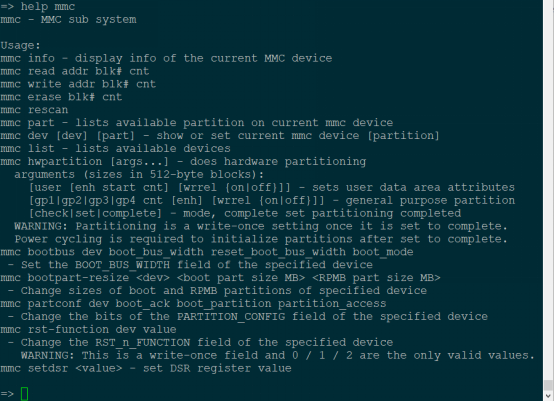

使用help mmc可以看到mmc相关命令列表以及其对应命令用法：

=> help mmc

一、mmc dev

使用mmc list可以看到当前系统挂载的所有mmc设备：

=> mmc list FSL_SDHC: 0 FSL_SDHC: 1 (eMMC)

本系统的mmc设备有设备0和设备1，设备1是eMMC设备，设备0就是TF卡设备。

使用mmc dev命令可以查看当前选中正在使用的mmc设备，mmc dev使用方法为：

mmc dev [dev] [part]

[dev]是指要选择的设备；

[part]是指所选设备的分区；

如果不加[dev]和[part]两个参数，则显示当前选中设备，如果不加[part]参数，则默认使用所选设备的0分区。

=> mmc dev switch to partitions #0, OK mmc1(part 0) is current device

当前选中正在使用的是mmc1设备的0分区，即eMMC Flash的0分区，此处的0分区其实是指eMMC Flash的用户分区(用户分区的概念在以下mmc write章节会有说明)。

使用mmc dev切换到使用TF卡设备：mmc dev 0：

=> mmc dev 0 switch to partitions #0, OK mmc0 is current device

切换成功之后，现在使用的就是TF卡设备，此时使用的mmc命令都是对TF卡进行的操作。为了使用eMMC进行命令使用举例演示，我们再将mmc设备更换为eMMC：

mmc dev 1：

=> mmc dev 1 switch to partitions #0, OK mmc1(part 0) is current device

二、mmc info

该命令是查看当前mmc设备相关信息：mmc info或者mmcinfo：

=> mmc info Device: FSL_SDHC Manufacturer ID: 45 OEM: 100 Name: DG400 Tran Speed: 52000000 Rd Block Len: 512 MMC version 4.0 High Capacity: Yes Capacity: 7.3 GiB Bus Width: 8-bit Erase Group Size: 512 KiB

三、mmc read

mmc read命令是读mmc中的数据到内存地址。

使用方法为mmc read addr blk# cnt：

addr是将要存放数据的内存地址；

blk#是要读的mmc的起始块号；

cnt是块数目；

举例，从mmc第5块开始读取2块的数据到内存0x80800000：mmc read 80800000 5 2：

=> mmc read 80800000 5 2 MMC read: dev # 1, block # 5, count 2 ... 2 blocks read: OK

每一块是512个字节，读取2块，就是读取2*512=1024个字节。

四、mmc write

顾名思义，mmc write是向mmc中写入数据，mmc write addr blk# cnt：

addr是存放数据的内存地址；

blk#是要写的mmc的起始块号；

cnt是块数目；

举例，我们现在使用mmc write将最新编译的u-boot.imx更新到mmc中。

第一步，我们需要先将新的u-boot.imx存放到内存中，前面章节我们讲过使用tftp将Ubuntu的tftp共享文件夹中的文件下载到内存中，我们现在就使用tftp将u-boot.imx文件下载到内存0x80800000地址。然后第二步，就是用mmc write命令将u-boot.imx写入到mmc的指定uboot分区中。

我们通过操作eMMC设备演示mmc write命令的使用，在进行操作之前，我们先简单了解一下eMMC分区的相关知识，eMMC设备一般是由BOOT Area Patrtition1、BOOT Area Patrtition2、RPMB Partition、General Purpose Partitions(可分4个) 、User Data Area这几个物理分区组成，对于RPMB Partition、General Purpose Partitions这两种分区我们没有涉及到这里不作介绍，我们涉及到的是BOOT Area Patrtition1、BOOT Area Patrtition2、User Data Area，其中BOOT Area Patrtition1、BOOT Area Patrtition2是存放uboot镜像的分区，两者选其一作为实际存放uboot的分区，ElfBoard使用的是BOOT Area Patrtition1；User Data Area (UDA)用户分区通常是eMMC中最大的一个分区，是实际产品中最主要的存储区域，ElfBoard在烧写时，会对此用户分区进行软件分区，分成RAW、fat和ext3格式的三个逻辑分区。

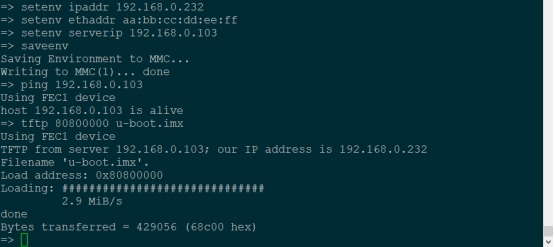

了解了eMMC分区的相关概念之后，我们就可以进行如下操作，验证测试mmc write命令。按照前面tftp命令章节，配置好tftp网络环境之后，我们重新编译一个uboot.imx镜像，并且放入到Ubuntu的tftp共享文件夹中，并保证网络连接状态良好，在开发板使用tftp将新的uboot镜像下载到内存0x80800000处：

=> tftp 80800000 u-boot.imx

下载完成，之后使用mmc write写入到eMMC分区BOOT Area Patrtition1中，根据mmc write addr blk# cnt使用方法，addr=80800000，blk#是要烧写的起始地址， uboot在eMMC boot分区的偏移为1K=2*512字节，即 blk#=2，cnt是烧写的数据长度，根据tftp传输完成之后的打印信息，知道uboot.imx镜像大小为429056字节=838*512字节，所以cnt应该等于838，十六进制为0x346。

选择mmc设备及BOOT Area Patrtition1分区（最后一个参数为“1”，表示BOOT Area Patrtition1分区，为“2”时，表示选择的是BOOT Area Patrtition2分区，为“0”时，表示选择的是UDA用户分区）：

=> mmc dev 1 1 switch to partitions #1, OK mmc1(part 1) is current device

=> mmc write 80800000 2 346 MMC write: dev # 1, block # 2, count 838 ... 838 blocks written: OK

烧写完成之后，使用reset开发板，根据uboot编译时间可以看出，uboot已经替换为刚刚编译的：

五、mmc erase

mmc erase是擦除mmc中数据。使用方法:

mmc erase blk# cnt,其中blk#是要擦除的mmc起始地址，cnt要擦除的块数量。一般情况很少使用mmc erase命令进行mmc擦除操作。
