参考书籍:见资源绑定,书籍4.2 谐波平衡仿真
本文为对实验内容的补充
1. 三阶交调点坐标系图分析

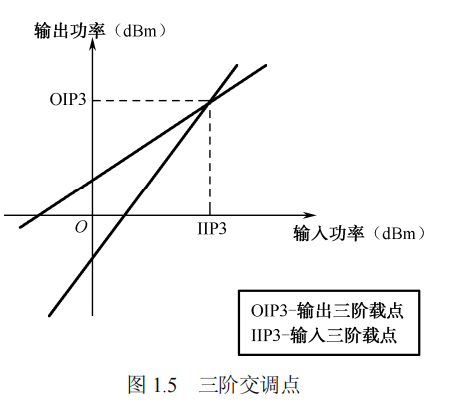

我们来分析图1.5中“三阶交调点”坐标系图里的两条直线分别代表什么。
图中有两条向上倾斜的直线:
-
斜率较低的那条直线代表:基波输出功率 (Fundamental Output Power) 随输入功率的变化。
- 在理想的线性小信号工作区,输入功率每增加1dB,基波输出功率也应该增加1dB(假设增益是恒定的)。因此,这条线在对数坐标系(dBm是对数单位)下通常具有斜率1。
-
斜率较高的那条直线代表:三阶交调产物输出功率 (Third-Order Intermodulation Product Output Power) 随输入功率的变化。
- 当两个频率相近的信号(双音测试)输入到一个非线性器件时,会产生三阶交调产物。这些产物的频率通常非常接近原始输入信号的频率,因此很难通过滤波去除,是衡量线性度的重要指标。
- 理论上,对于一个主要由三阶非线性主导的系统,当输入信号功率每增加1dB时,三阶交调产物的输出功率会增加3dB。因此,这条线在对数坐标系下通常具有斜率3。
- 在图中,这条线从更低的位置开始(因为在小信号时,三阶交调产物非常弱),但以更陡峭的斜率向右上方延伸,表示其功率随输入功率的增加而迅速增长。
基波幅度为 A, 三阶谐波分量的幅度为 A 3 A^3 A3 ,各自取对数运算,所以三阶交调产物输出功率斜率是基波输出功率的三倍
两条直线的交点:
- 这两条直线的交点在理论上定义了三阶截取点 (Third-Order Intercept Point, IP3)。
- 该交点处的横坐标值被称为输入三阶截取点 (Input Third-Order Intercept Point, IIP3)。它表示一个理论上的输入功率值,在该点,如果基波和三阶交调产物都继续按照其低功率时的斜率增长,它们的输出功率将会相等。
- 该交点处的纵坐标值被称为输出三阶截取点 (Output Third-Order Intercept Point, OIP3)。它表示当输入功率达到IIP3时,基波(和三阶交调产物)的理论输出功率。
需要注意的重要几点:
- 理论外推:实际上,放大器在达到IP3点之前通常会进入饱和状态,增益会下降(基波输出功率的直线会弯曲向下),三阶交调产物的增长斜率也可能发生变化。因此,IP3点通常是一个通过测量小信号区域的数据并外推得到的理论点,而不是一个实际可达到的工作点。
- 衡量线性度:IIP3和OIP3的值越高,通常表示器件的线性度越好,即**它可以在更高的输入功率下工作而不会产生过强的三阶交调失真。**
所以,总结一下:
- 斜率为1的直线:表示基波输出功率随输入功率的变化。
- 斜率为3的直线:表示三阶交调产物输出功率随输入功率的变化。
这个图清晰地展示了为什么三阶交调产物对于线性度评估如此重要——它们的功率增长速度远快于基波,最终会限制系统的动态范围。
2. 输出三阶交调点分析控制器使用
ipo1=ip3_out(vout,{1,0},{-1,2},50)
是一个在ADS (Advanced Design System) 等电路仿真软件中常用的谐波平衡分析 (Harmonic Balance) 或电路包络 (Circuit Envelope) 分析后处理函数,用于计算输出三阶截取点 (OIP3)。
2.1 函数解读
我们来逐步解读这个函数及其参数的含义:
ip3_out(Vout, Fund_idx, IM_idx, Z0)
-
ip3_out
:- 这是函数名称,明确指示它计算的是输出三阶截取点 (Output IP3)。
-
Vout
:- 这是第一个参数,代表在仿真结果中需要进行OIP3计算的输出节点电压的名称。在您的例子中,输出节点被命名为
vout
。 - 仿真器会从这个节点提取基波和谐波/交调分量的电压或功率信息。
- 这是第一个参数,代表在仿真结果中需要进行OIP3计算的输出节点电压的名称。在您的例子中,输出节点被命名为
-
{1,0}
(Fund_idx - 基波索引):- 这是一个指定基波 (Fundamental) 频率分量的索引。
- 在谐波平衡分析中,通常会定义多个输入音调 (tones)。这个索引告诉函数哪个频率组合被视为主输出信号(即基波)。
{1,0}
的含义:- 假设您进行了双音测试,输入了两个频率分别为
freq[1]
(Tone 1) 和freq[2]
(Tone 2)。 - 谐波平衡求解器会计算这些输入频率及其线性组合(谐波和交调产物)处的电压和电流。这些频率点可以用一组整数系数 ( m , n ) (m, n) (m,n) 来表示,对应于 m ⋅ freq [ 1 ] + n ⋅ freq [ 2 ] m \cdot \text{freq}[1] + n \cdot \text{freq}[2] m⋅freq[1]+n⋅freq[2]。
{1,0}
通常表示第一个输入音调 ( 1 ⋅ freq [ 1 ] + 0 ⋅ freq [ 2 ] = freq [ 1 ] 1 \cdot \text{freq}[1] + 0 \cdot \text{freq}[2] = \text{freq}[1] 1⋅freq[1]+0⋅freq[2]=freq[1])。这意味着我们关注的是第一个输入音调的输出功率作为基波。- 在某些情况下,如果只关心某个单一音调的输出(即使输入了双音以产生交调),这个参数就指定了那个音调。
- 假设您进行了双音测试,输入了两个频率分别为
-
{-1,2}
(IM_idx - 交调产物索引):- 这是一个指定我们关心的三阶交调产物 (Third-Order Intermodulation Product, IM3) 的索引。
- 对于双音输入 f 1 f_1 f1 和 f 2 f_2 f2,主要的三阶交调产物出现在 2 f 1 − f 2 2f_1 - f_2 2f1−f2 和 2 f 2 − f 1 2f_2 - f_1 2f2−f1。
{-1,2}
的含义:- 这通常表示频率为 − 1 ⋅ freq [ 1 ] + 2 ⋅ freq [ 2 ] = 2 f 2 − f 1 -1 \cdot \text{freq}[1] + 2 \cdot \text{freq}[2] = 2f_2 - f_1 −1⋅freq[1]+2⋅freq[2]=2f2−f1 的那个三阶交调产物。
- 同样,
{2,-1}
会表示 2 f 1 − f 2 2f_1 - f_2 2f1−f2。通常这两个IM3产物的功率非常接近,选择哪一个进行计算OIP3都可以,但需要保持一致性。 - 仿真器会提取在这个特定频率组合下的输出功率。
-
50
(Z0 - 参考阻抗):- 这是最后一个参数,代表系统的参考阻抗,单位是欧姆 (Ohms)。
- 在射频和微波系统中,这个值通常是 50Ω。
- 这个参数是必需的,因为OIP3通常是以功率单位 (如dBm) 表示的,而仿真器可能直接计算的是电压。为了从电压转换为功率,需要知道参考阻抗 ( P = V 2 / ( 2 ⋅ Z 0 ) P = V^2 / (2 \cdot Z0) P=V2/(2⋅Z0) 对于正弦波的RMS电压,或根据具体定义调整)。
2.2 函数的工作原理概要:
ip3_out
函数会执行以下操作(概念上):
- 从仿真结果中提取在
Vout
节点,由Fund_idx
指定的基波频率的输出功率 ( P f u n d P_{fund} Pfund)。 - 从仿真结果中提取在
Vout
节点,由IM_idx
指定的三阶交调产物频率的输出功率 ( P I M 3 P_{IM3} PIM3)。 - 使用这两个功率值以及它们各自的增长斜率(基波功率随输入功率1:1增长,IM3功率随输入功率3:1增长,在dB尺度下)来外推计算OIP3点。
- 我们知道在OIP3点,理论上基波输出功率等于IM3输出功率。
- 如果在dBm单位下:
P f u n d ( d B m ) = P i n ( d B m ) + G a i n ( d B ) P_{fund}(dBm) = P_{in}(dBm) + Gain(dB) Pfund(dBm)=Pin(dBm)+Gain(dB)
P I M 3 ( d B m ) = 3 ⋅ P i n ( d B m ) + C o n s t a n t I M 3 P_{IM3}(dBm) = 3 \cdot P_{in}(dBm) + Constant_{IM3} PIM3(dBm)=3⋅Pin(dBm)+ConstantIM3 (这里的Constant包含了器件的非线性系数等) - OIP3点可以通过找到当 P f u n d P_{fund} Pfund 外推线与 P I M 3 P_{IM3} PIM3 外推线的交点来确定。
- 一个常用的计算公式(基于功率差):
O I P 3 ( d B m ) = P f u n d ( d B m ) + P f u n d ( d B m ) − P I M 3 ( d B m ) 2 OIP3 (dBm) = P_{fund} (dBm) + \frac{P_{fund} (dBm) - P_{IM3} (dBm)}{2} OIP3(dBm)=Pfund(dBm)+2Pfund(dBm)−PIM3(dBm)
或者等效地:
O I P 3 ( d B m ) = P I M 3 ( d B m ) + P f u n d ( d B m ) − P I M 3 ( d B m ) 3 − 1 × 3 = P I M 3 ( d B m ) + 3 2 ( P f u n d ( d B m ) − P I M 3 ( d B m ) ) OIP3 (dBm) = P_{IM3} (dBm) + \frac{P_{fund} (dBm) - P_{IM3} (dBm)}{3-1} \times 3 = P_{IM3} (dBm) + \frac{3}{2} (P_{fund} (dBm) - P_{IM3} (dBm)) OIP3(dBm)=PIM3(dBm)+3−1Pfund(dBm)−PIM3(dBm)×3=PIM3(dBm)+23(Pfund(dBm)−PIM3(dBm))
(注意:上面两个简化公式仅在特定条件下(例如,基波增益为0dB或IM3的定义方式)才完全等效,ADS内部可能有更精确的基于斜率的计算。) - ADS软件内部会使用更精确的、基于外推的算法。它会利用已知的功率点和理论斜率来计算交点。
2.3 总结
ipo1=ip3_out(vout,{1,0},{-1,2},50)
这个表达式的含义是:
计算输出节点 vout
处的输出三阶截取点 (OIP3),其中基波被定义为输入音调组合 {1,0}
(即第一个输入音调
f
1
f_1
f1) 的输出,而用于计算的三阶交调产物被定义为输入音调组合 {-1,2}
(即
2
f
2
−
f
1
2f_2 - f_1
2f2−f1) 的输出。计算OIP3时使用的系统参考阻抗是50Ω。变量 ipo1
将被赋予计算得到的OIP3值(通常以dBm为单位)。
3.如何计算三阶交调点(OIP3,IIP3)
我们来根据如上所示的频谱图中的标记 (m1, m2, m3, m4) 数据,计算输出三阶截取点 (OIP3)。通常,上边频和下边频的OIP3值会非常接近,我们分别计算一下。
基本数据:
- 基波音调1 (m1):
- 频率 ( f 1 f_1 f1) = 2.395 GHz
- 输出功率 ( P f 1 P_{f1} Pf1) = -19.004 dBm
- 基波音调2 (m2):
- 频率 ( f 2 f_2 f2) = 2.405 GHz
- 输出功率 ( P f 2 P_{f2} Pf2) = -19.028 dBm
- 下三阶交调产物 (m3, Lower IM3):
- 频率 ( f I M 3 L f_{IM3L} fIM3L) = 2.385 GHz (即 2 f 1 − f 2 = 2 × 2.395 − 2.405 = 4.790 − 2.405 = 2.385 2f_1 - f_2 = 2 \times 2.395 - 2.405 = 4.790 - 2.405 = 2.385 2f1−f2=2×2.395−2.405=4.790−2.405=2.385)
- 输出功率 ( P I M 3 L P_{IM3L} PIM3L) = -69.343 dBm
- 上三阶交调产物 (m4, Upper IM3):
- 频率 ( f I M 3 U f_{IM3U} fIM3U) = 2.415 GHz (即 2 f 2 − f 1 = 2 × 2.405 − 2.395 = 4.810 − 2.395 = 2.415 2f_2 - f_1 = 2 \times 2.405 - 2.395 = 4.810 - 2.395 = 2.415 2f2−f1=2×2.405−2.395=4.810−2.395=2.415)
- 输出功率 ( P I M 3 U P_{IM3U} PIM3U) = -74.476 dBm
3.1 计算输出三阶交调点(OIP3)
OIP3 计算公式:
三阶输出截取点 (OIP3) 可以使用以下常用公式进行估算(基于功率差):
O
I
P
3
(
dBm
)
=
P
f
u
n
d
(
dBm
)
+
Δ
P
(
dB
)
2
OIP3 (\text{dBm}) = P_{fund} (\text{dBm}) + \frac{\Delta P (\text{dB})}{2}
OIP3(dBm)=Pfund(dBm)+2ΔP(dB)
或者更准确地写为:
O
I
P
3
(
dBm
)
=
P
f
u
n
d
(
dBm
)
+
P
f
u
n
d
(
dBm
)
−
P
I
M
3
(
dBm
)
2
OIP3 (\text{dBm}) = P_{fund} (\text{dBm}) + \frac{P_{fund} (\text{dBm}) - P_{IM3} (\text{dBm})}{2}
OIP3(dBm)=Pfund(dBm)+2Pfund(dBm)−PIM3(dBm)
其中:
-
P
f
u
n
d
P_{fund}
Pfund 是其中一个基波音调的输出功率 (dBm)。如果两个基波功率略有不同,通常取两者的平均值,或者分别计算然后看是否接近。为了与表格中的
ipo1
和ipo2
对应,我们会分别用 P f 1 P_{f1} Pf1 和 P f 2 P_{f2} Pf2 作为参考。 - P I M 3 P_{IM3} PIM3 是对应于所选基波的那个三阶交调产物的输出功率 (dBm)。
1. 计算 ipo1 (对应下边频三阶交调点,即参考 m 4 m4 m4 和 m 2 m2 m2)
这里“上边频三阶交调点”指的是基于 2 f 2 − f 1 2f_2 - f_1 2f2−f1 (m4) 这个交调产物计算得到的OIP3。我们通常会用离它“更近”的基波,或者说,它是通过 f 2 f_2 f2 的二次谐波与 f 1 f_1 f1 混频产生的,所以 f 2 f_2 f2 (m2) 是一个合适的参考基波。
i
p
o
1
=
P
f
2
+
P
f
2
−
P
I
M
3
U
2
ipo1 = P_{f2} + \frac{P_{f2} - P_{IM3U}}{2}
ipo1=Pf2+2Pf2−PIM3U
i
p
o
1
=
−
19.028
dBm
+
(
−
19.028
dBm
)
−
(
−
74.476
dBm
)
2
ipo1 = -19.028 \text{ dBm} + \frac{(-19.028 \text{ dBm}) - (-74.476 \text{ dBm})}{2}
ipo1=−19.028 dBm+2(−19.028 dBm)−(−74.476 dBm)
i
p
o
1
=
−
19.028
+
−
19.028
+
74.476
2
ipo1 = -19.028 + \frac{-19.028 + 74.476}{2}
ipo1=−19.028+2−19.028+74.476
i
p
o
1
=
−
19.028
+
55.448
2
ipo1 = -19.028 + \frac{55.448}{2}
ipo1=−19.028+255.448
i
p
o
1
=
−
19.028
+
27.724
ipo1 = -19.028 + 27.724
ipo1=−19.028+27.724
i
p
o
1
=
8.696
dBm
ipo1 = 8.696 \text{ dBm}
ipo1=8.696 dBm
2. 计算 ipo2 (对应上边频三阶交调点,即参考 m 3 m3 m3 和 m 1 m1 m1)
这里“下边频三阶交调点”指的是基于 2 f 1 − f 2 2f_1 - f_2 2f1−f2 (m3) 这个交调产物计算得到的OIP3。它是通过 f 1 f_1 f1 的二次谐波与 f 2 f_2 f2 混频产生的,所以 f 1 f_1 f1 (m1) 是一个合适的参考基波。
i
p
o
2
=
P
f
1
+
P
f
1
−
P
I
M
3
L
2
ipo2 = P_{f1} + \frac{P_{f1} - P_{IM3L}}{2}
ipo2=Pf1+2Pf1−PIM3L
i
p
o
2
=
−
19.004
dBm
+
(
−
19.004
dBm
)
−
(
−
69.343
dBm
)
2
ipo2 = -19.004 \text{ dBm} + \frac{(-19.004 \text{ dBm}) - (-69.343 \text{ dBm})}{2}
ipo2=−19.004 dBm+2(−19.004 dBm)−(−69.343 dBm)
i
p
o
2
=
−
19.004
+
−
19.004
+
69.343
2
ipo2 = -19.004 + \frac{-19.004 + 69.343}{2}
ipo2=−19.004+2−19.004+69.343
i
p
o
2
=
−
19.004
+
50.339
2
ipo2 = -19.004 + \frac{50.339}{2}
ipo2=−19.004+250.339
i
p
o
2
=
−
19.004
+
25.1695
ipo2 = -19.004 + 25.1695
ipo2=−19.004+25.1695
i
p
o
2
=
6.1655
dBm
ipo2 = 6.1655 \text{ dBm}
ipo2=6.1655 dBm
结果对比与表格:
- 计算得到的 ipo1 (上边频 OIP3) = 8.696 dBm
- 计算得到的 ipo2 (下边频 OIP3) = 6.1655 dBm
表格中的值:
- ipo1 = 8.696
- ipo2 = 6.130
可以发现基本相同,接下来我们通过输出三阶交调点除以增益得到输入三阶交调点(假设增益 (Gain) = 11.031 dB 11.031 \text{ dB} 11.031 dB)
3.2 计算输入三阶交调点(IIP3)
计算输入三阶交调点 (IIP3) 的公式:
IIP3, OIP3 和增益 (Gain) 之间的关系(均以dB或dBm为单位)是:
O
I
P
3
(
dBm
)
=
I
I
P
3
(
dBm
)
+
G
a
i
n
(
dB
)
OIP3 (\text{dBm}) = IIP3 (\text{dBm}) + Gain (\text{dB})
OIP3(dBm)=IIP3(dBm)+Gain(dB)
所以,我们得到了两个IIP3值:
- I I P 3 1 ≈ − 4.901 dBm IIP3_1 \approx -4.901 \text{ dBm} IIP31≈−4.901 dBm (基于下边频交调产物)
- I I P 3 2 ≈ − 2.335 dBm IIP3_2 \approx -2.335 \text{ dBm} IIP32≈−2.335 dBm (基于上边频交调产物)
在实际评估时,通常会关注两者中较差的(即较低的)那个值,或者将两者都列出。
IIP3 的含义以及与线性放大结果的关系:
计算得到的IIP3值(例如,我们取较差的那个,约为-4.901 dBm)提供了一个线性度性能的基准。当实际的输入信号功率远低于这个IIP3值时,放大器的三阶交调失真会很小,从而能够提供较好的线性放大效果。如果输入功率接近或超过IIP3(理论上),则非线性失真将非常严重,放大器不再处于线性工作区。
3.3 总结
- IIP3 的值越高,表明放大器的线性度越好。 这意味着放大器可以在更高的输入功率水平下工作,而产生的三阶交调失真相对较小。
- 当输入信号的功率远低于IP3时,三阶交调产物的功率相对于基波信号来说会非常低。这意味着放大器对信号的处理接近理想线性状态,失真很小,因此“拥有较好的线性放大结果”。
线性失真将非常严重,放大器不再处于线性工作区。
3.3 总结
- IIP3 的值越高,表明放大器的线性度越好。 这意味着放大器可以在更高的输入功率水平下工作,而产生的三阶交调失真相对较小。
- 当输入信号的功率远低于IP3时,三阶交调产物的功率相对于基波信号来说会非常低。这意味着放大器对信号的处理接近理想线性状态,失真很小,因此“拥有较好的线性放大结果”。
- 通常,为了保证良好的线性度,实际工作时的输入功率应比IIP3低很多。 一个常见的经验法则是,为了使三阶交调产物被充分抑制(例如,比主信号低30dBc, 40dBc或更多),输入功率可能需要比IIP3低10dB到20dB,甚至更多,具体取决于应用对线性度的要求。
