一、简介
消息队列是FreeRTOS中用于任务与任务或任务与中断之间数据交换的一种机制，采用FIFO（先进先出）方式管理数据，也可以采用LIFO（后进先出）方式。有点类似全局变量。
1.1 那为什么不直接使用全局变量，原因如下：

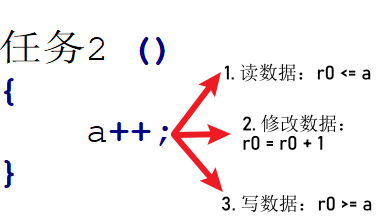

1）假设有一个全局变量 a ，初始化为 0，接下来有两个任务对他进行自加操作：
在任务1进行 a++ 时，执行到了第二步也就是加 1，此时任务2 抢占了任务1进行a++，执行完任务2 后又回到了任务1，执行最后的第三步写数据，由于在任务1执行第一步读数据的时候，a的值还没发生改变，中途被任务1抢占后，a的值改变了，但是并不会引起 r0 数据的改变，所以最后写数据，写入 a 的是 1 而不是 2。所以当两个任务各自执行一次后，并不是想象中的 +2 ，而是 +1。这是多个任务同时对这个变量进行操作，导致了数据受损。
2）使用消息队列的情况如下：

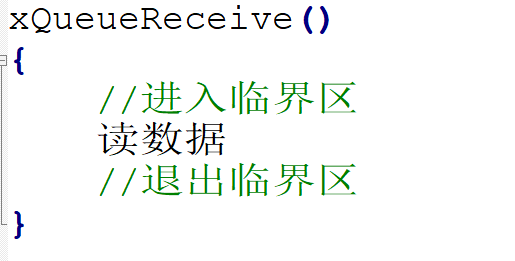

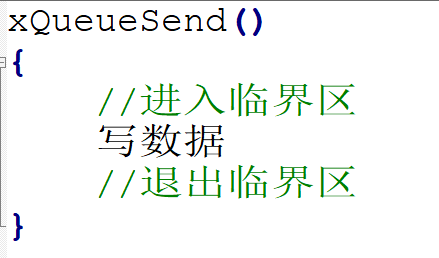

对于消息队列进行读写操作时，他会进入临界区也就是关闭中断 ，他会在函数内部关闭FreeRTOS所管理的中断，包括（PendSV任务切换中断），这样就不能进行任务切换了，保证同一时间只有一个任务对消息队列进行访问，也就是同一时间只有一个任务可以对消息队列进行数据的读写操作。
1.2 由于FreeRTOS 的信号量（包括二值信号量、计数信号量、互斥量等）都是基于消息队列实现的功能。所以我们多多少少还是要了解一下消息队列的。

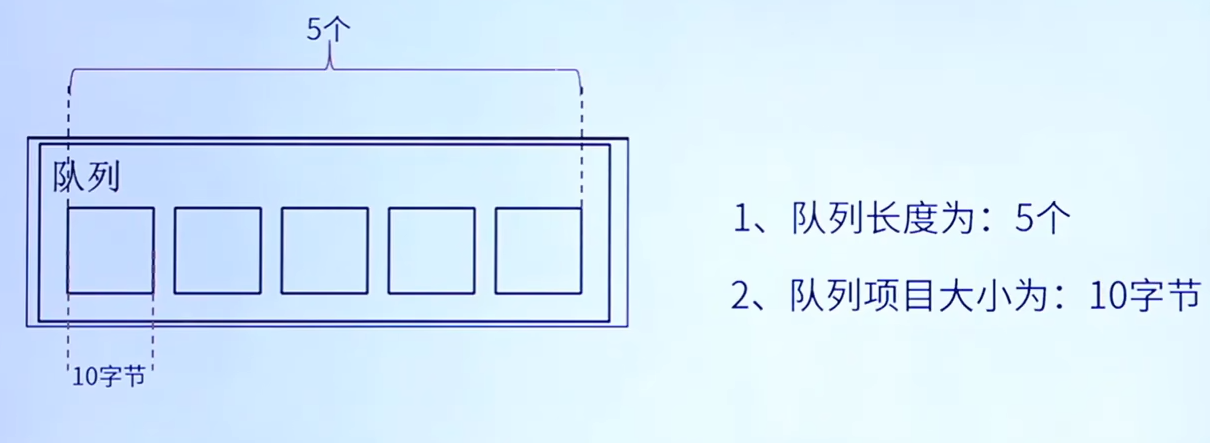

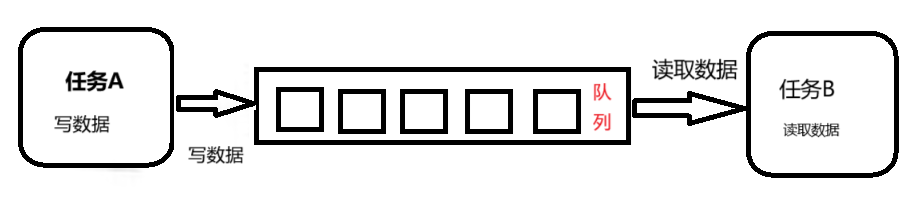

在队列中可以存储数量有限、大小固定的数据。队列中的每一个数据叫做“队列项目”，队列能够存储“队列项目”的最大数量称为队列的长度。在物理结构上有点类似于一个数组：
1.3 消息队列有下面的特点
-
入队出队：队列通常采用 “先进先出” （FIFO）的数据存储缓冲机制，也可以配置为 “后进先出” （LIFO）方式，不同方式其实就是读数据函数与写数据函数的不同搭配使用
-
数据传输：FreeRTOS中队列采用实际值传递，即将数据拷贝到队列中进行传递，FreeRTOS采用拷贝数据传递，也可以传递指针，所以在传递较大的数据的时候采用指针传递
-
多任务访问：队列不属于某个任务，任何任务和中断都可以向队列发送 / 读取消息
-
出队、入队阻塞：当任务向一个队列发送消息时，可以指定一个阻塞时间，假设当前队列已满无法入队。
-
0：阻塞时间为0，直接返回不会等待
-
0~port_MAX_DELAY：等待设定的阻塞时间，超时后直接返回不再等待
-
port_MAX_DELAY：死等，一直等到可以入队为止，出队阻塞与入队阻塞类似、
-
队列的阻塞情况如下：

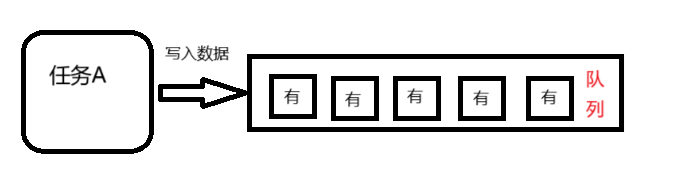

1）队列满了的时候，写入数据
由于队列中已经有数据的并且满了，此时写入则会阻塞：
- 将该任务的状态列表项挂载pxDelayedTaskList列表中；
- 将该任务的事件列表项挂载xTasksWaitingToSend列表中；

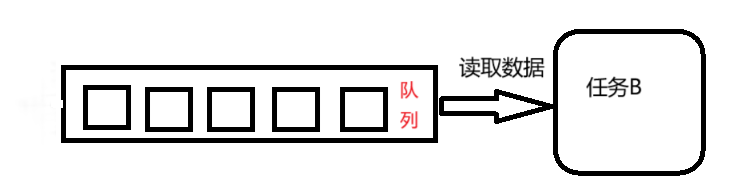

2）队列为空时，读取数据
可以看到队列是空的，那么这时候读取数据的话也会阻塞：
- 将该任务的状态列表项挂载pxDelayedTaskList列表中；
- 将该任务的事件列表项挂载xTasksWaitingToReceive列表中；
1.4 队列操作流程

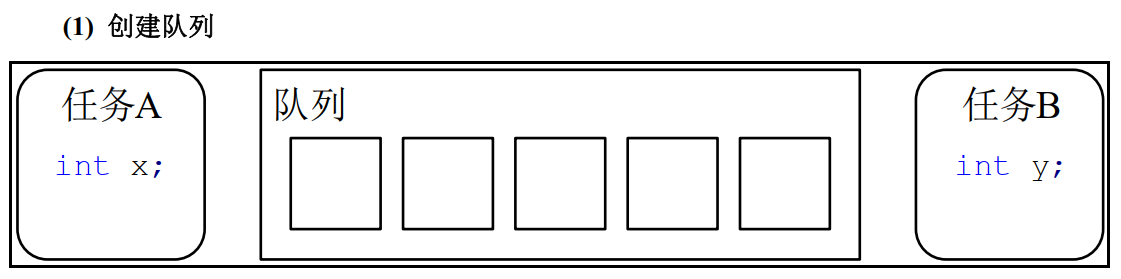

创建了一个用于任务 A 与任务 B 之间“沟通交流”的队列，这个队列最大可容纳 5 个队列项目，即队列的长度为 5。刚创建的队列是不包含内容的，因此这个队列为空。

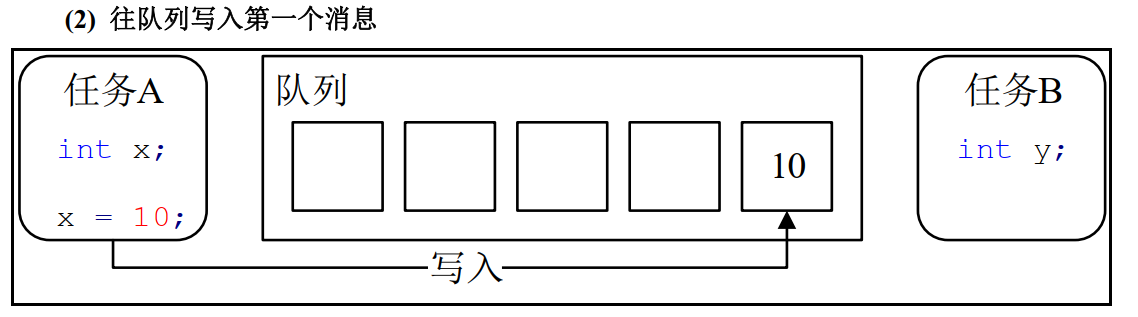

任务 A 将一个私有变量写入队列的尾部。由于在写入队列之前，队列是空的，因此新写入的消息，既是是队列的头部，也是队列的尾部

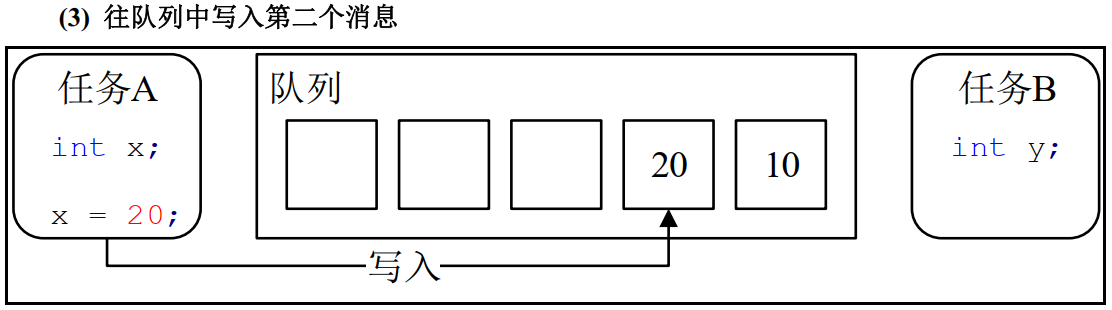

任务 A 改变了私有变量的值，并将新值写入队列。现在队列中包含了队列 A写入的两个值，其中第一个写入的值在队列的头部，而新写入的值在队列的尾部。 这个尾部不是物理上的尾部，而是逻辑上的尾部。

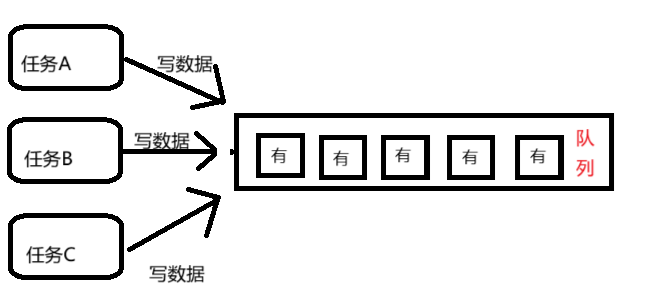

1.5 如果在队列满的时候，有多个任务同时对队列进行写入操作会怎么样
- 如果出现了空闲空间，并且优先级不一样，那么高优先级的先写入
- 在优先级相等的情况下，阻塞时间最久的任务先写入
二、队列结构体
2.1 队列结构体：
typedef struct QueueDefinition
{
int8_t * pcHead; /* 存储区域的起始地址 */
int8_t * pcWriteTo; /* 下一个写入的位置 */
union /* 共用体，取决于使用功能 */
{
QueuePointers_t xQueue;
SemaphoreData_t xSemaphore;
} u;
List_t xTasksWaitingToSend; /* 等待发送列表 */
List_t xTasksWaitingToReceive; /* 等待接收列表 */
volatile UBaseType_t uxMessagesWaiting; /* 非空闲队列项目的数量 */
UBaseType_t uxLength; /* 队列长度 */
UBaseType_t uxItemSize; /* 队列项目的大小 */
volatile int8_t cRxLock; /* 读取上锁计数器 */
volatile int8_t cTxLock; /* 写入上锁计数器 */
/* 其他的条件编译变量 */
} xQUEUE;- pcHead：队列使用的内存可以分为两份，该指针变量指向的是队列项的起始地址
- 第一份是队列结构体所占用的内存
- 第二份为所有队列项占用的内存
- pcWriteTo：用来指向下一个写入的队列项。
- union u：当用于队列时，使用第一个。用于互斥信号量或者递归互斥信号量时，使用第二个。
- xTasksWaitingToSend：当在队列为满，任务继续写入，则会将任务控制块的事件列表项挂入。
- xTasksWaitingToReceive：与上面差不多，只不过是挂载到等待接收列表。
- cRxLock：记录队列锁定期间被移除（接收）的队列项目数量。
- cTxLock：记录队列锁定期间被添加（发送）的队列项目数量。
2.2 共用体的成员结构体：
/* 用于队列时 */
typedef struct QueuePointers
{
int8_t * pcTail; /* 存储区的结束地址 */
int8_t * pcReadFrom; /* 最后一个读取队列的地址 */
} QueuePointers_t;
/* 用于互斥信号量和递归互斥信号量时 */
typedef struct SemaphoreData
{
TaskHandle_t xMutexHolder; /* 互斥信号量的持有者 */
UBaseType_t uxRecursiveCallCount; /* 递归互斥信号量的获取计数值 */

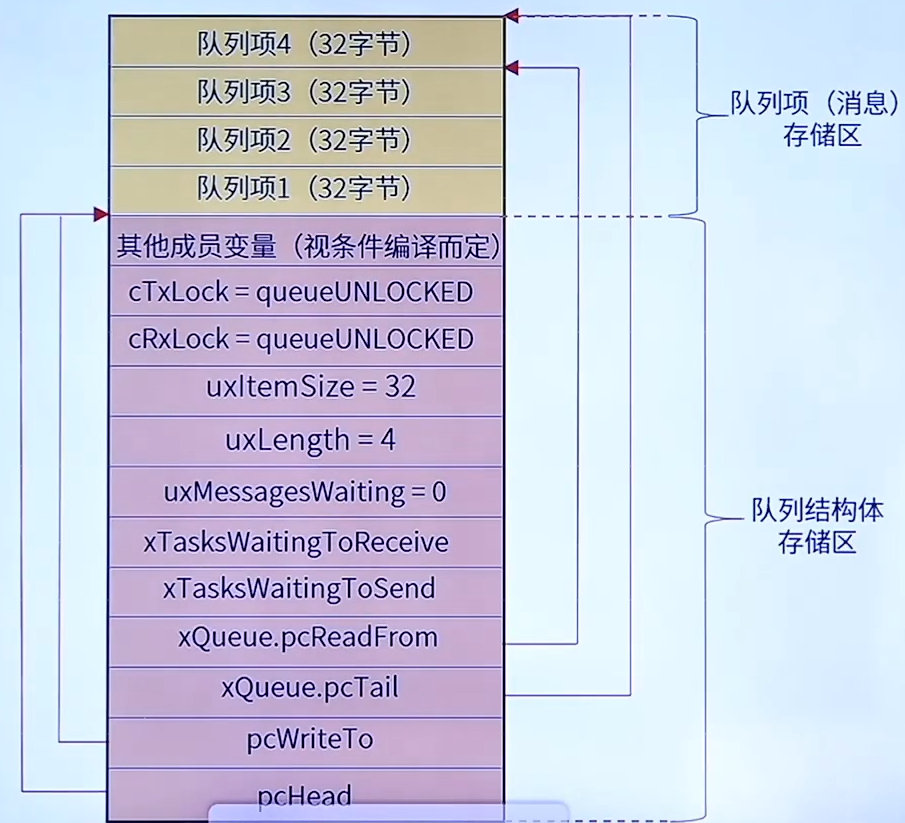

} SemaphoreData_t;2.3 队列结构体示意图：
三、队列相关API函数
3.1 队列创建
/* 动态方式创建队列 */
xQueueCreate( uxQueueLength, /* 队列长度 */
uxItemSize ); /* 队列项大小，单位：字节 */
/* 静态方式创建队列 */
xQueueCreateStatic( uxQueueLength, /* 队列长度 */
uxItemSize, /* 队列项大小 */
pucQueueStorage, /* 指向预分配的队列存储区首地址 */
pxQueueBuffer ); /* 指向队列结构体地址 */上面两个函数都是宏函数，下面只是对动态方式创建进行说明，关于动态创建的宏函数定义如下：
动态创建函数原型为：
QueueHandle_t xQueueGenericCreate( const UBaseType_t uxQueueLength,
const UBaseType_t uxItemSize,
const uint8_t ucQueueType )也就是 xQueueCreate() 函数其实是通过调用 xQueueGenericCreate() 函数实现的，并且对于信号量创建动态创建函数本质上也是调用 xQueueGenericCreate() 函数实现的，下面只讲解参数，具体实现自己去看源码。
相关说明：
- 想要使用宏函数 xQueueCreate()，需要将 configSUPPORT_DYNAMIC_ALLOCATION 置 1
- uxQueueLength：创建队列的长度
- uxItemSize：队列项的大小
- ucQueueType ：使用动态方式创建指定类型的队列，前面说 FreeRTOS 基于队列实现
了多种功能，每一种功能对应一种队列类型，具体代码如下：
#define queueQUEUE_TYPE_BASE ( ( uint8_t ) 0U ) /* 队列 */
#define queueQUEUE_TYPE_SET ( ( uint8_t ) 0U ) /* 队列集 */
#define queueQUEUE_TYPE_MUTEX ( ( uint8_t ) 1U ) /* 互斥信号量 */
#define queueQUEUE_TYPE_COUNTING_SEMAPHORE ( ( uint8_t ) 2U ) /* 计数型信号量 */
#define queueQUEUE_TYPE_BINARY_SEMAPHORE ( ( uint8_t ) 3U ) /* 二值信号量 */
#define queueQUEUE_TYPE_RECURSIVE_MUTEX ( ( uint8_t ) 4U ) /* 递归互斥信号量 */3.2 队列写入消息
/* 往队列的尾部写入消息 */
xQueueSend( xQueue, pvItemToQueue, xTicksToWait )
/* 同 xQueueSend() */
xQueueSendToBack( xQueue, pvItemToQueue, xTicksToWait )
/* 往队列的头部写入消息 */
xQueueSendToFront( xQueue, pvItemToQueue, xTicksToWait )
/* 覆写队列消息（只用于队列长度为 1 的情况）*/
xQueueOverwrite( xQueue, pvItemToQueue )
/* 在中断中往队列的尾部写入消息 */
xQueueSendFromISR( xQueue, pvItemToQueue, pxHigherPriorityTaskWoken )
/* 同 xQueueSendFromISR() */
xQueueSendToBackFromISR( xQueue, pvItemToQueue, pxHigherPriorityTaskWoken )
/* 在中断中往队列的头部写入消息 */
xQueueSendToFrontFromISR( xQueue, pvItemToQueue, pxHigherPriorityTaskWoken )
/* 在中断中覆写队列消息（只用于队列长度为 1 的情况）*/
xQueueOverwriteFromISR( xQueue, pvItemToQueue, pxHigherPriorityTaskWoken )写入消息函数有点多了，只说明一下任务级的写入函数，中断级差不多，只是在中断中调用，个别参数不一样
任务级的写入函数在本质上都是对 xQueueGenericSend() 函数的宏定义，只是由于参数不一样导致写入的情况也不同，xQueueGenericSend() 函数原型如下：
BaseType_t xQueueGenericSend( QueueHandle_t xQueue,
const void * const pvItemToQueue,
TickType_t xTicksToWait,
const BaseType_t xCopyPosition );参数说明：
- xQueue：需要写入的队列
- pvItemToQueue：待写入消息
- xTicksToWait：写入阻塞等待时间，xQueueOverwrite() 函数覆写阻塞时间为 0。
- xCopyPosition：写入的位置，上面任务级函数之间最大的区别就是写入位置封装不一样。
-
queueSEND_TO_BACK 尾部写入。
-
queueSEND_TO_FRONT 头部写入。
-
-
返回值：pdTRUE 队列写入成功，errQUEUE_FULL 队列写入失败。
上面 xQueueGenericSend() 函数的参数列表与宏函数的参数列表是对应的，如果有函数没有相关参数，那就是隐藏了，如：
这个尾部写入并不是在队列的最末尾写入，而是队列的逻辑尾部（即FIFO顺序的末端），头部写入也是类似的。 具体可以看上面的队列写入操作。
3.3 队列读取消息
/* 从队列头部读取消息，并删除消息 */
BaseType_t xQueueReceive( QueueHandle_t xQueue,
void * const pvBuffer,
TickType_t xTicksToWait )
/* 从队列头部读取消息 */
BaseType_t xQueuePeek( QueueHandle_t xQueue,
void * const pvBuffer,
TickType_t xTicksToWait )
/* 在中断中从队列头部读取消息，并删除消息 */
BaseType_t xQueueReceiveFromISR( QueueHandle_t xQueue,
void * const pvBuffer,
BaseType_t * const pxHigherPriorityTaskWoken )
/* 在中断中从队列头部读取消息 */
BaseType_t xQueuePeekFromISR( QueueHandle_t xQueue,void * const pvBuffer )上面的读取消息函数都是从队列头部开始读取的，下面说明限于任务级的。
参数说明：
- xQueue：待读取的队列
- pvBuffer：信息读取缓冲区
- xTicksToWait ：阻塞超时时间
- 返回值：pdTRUE 读取成功，pdFALSE 读取失败
出队与入队有两种方式：先进先出（FIFO），后进先出（LIFO），就是不同读写函数的搭配使用
先进先出（FIFO）：尾部写入，头部读出。
后进先出（LIFO）：头部写入，头部读取。
四、代码示例
创建 4 个任务，start_task，task1，task2，task3，作用如下
| start_task | 创建task1，task2 ，task3这三个任务，并且创建两个队列，一个用于存储键值，一个用于存储字符串 |
| task1 | 进行按键扫描，按键1 发送键值，按键2 发送字符串地址 |
| task2 | 读取队列1，即存储键值的队列并打印 |
| task3 | 读取队列2，读取字符串地址并打印 |
代码如下：
main.c 文件:
#include "malloc.h"
#include "freertos_demo.h"
#include "sys.h"
#include "usart.h"
#include "delay.h"
#include "usmart.h"
#include "led.h"
#include "lcd.h"
#include "key.h"
int main(void)
{
HAL_Init(); /* 初始化HAL库 */
sys_stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
delay_init(72); /* 延时初始化 */
usart_init(115200); /* 串口初始化为115200 */
led_init(); /* 初始化LED */
lcd_init(); /* 初始化LCD */
key_init(); /* 初始化按键 */
my_mem_init(SRAMIN); /* 初始化内部SRAM内存池 */
freertos_demo(); /* 创建起始任务 */
}freertos_demo.c 文件：
#include "freertos_demo.h"
#include "string.h"
#include "usart.h"
#include "led.h"
#include "lcd.h"
#include "key.h"
/*FreeRTOS******************************************************************************/
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
/***************************************************************************************/
/* START_TASK 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK_STACK_SIZE 256
#define TASK_PRIORITY 1
TaskHandle_t start_task_handle;
void start_task(void *pvParameters);
/* TASK1 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK1_STACK_SIZE 256
#define TASK1_PRIORITY 2
TaskHandle_t task1_handle;
void task1(void *pvParameters);
/* TASK2 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK2_STACK_SIZE 256
#define TASK2_PRIORITY 3
TaskHandle_t task2_handle;
void task2(void *pvParameters);
/* TASK3 任务 配置
* 包括: 任务句柄 任务优先级 堆栈大小 创建任务
*/
#define TASK3_STACK_SIZE 256
#define TASK3_PRIORITY 4
TaskHandle_t task3_handle;
void task3(void *pvParameters);
/***************************************************************************************/
QueueHandle_t key_queue; /* 小数据队列句柄 */
QueueHandle_t big_date_queue; /* 大数据队列句柄 */
char buffer[64] = "Hello World"; /* 待发送的字符串 */
/* 在main函数中被调用 */
void freertos_demo(void)
{
xTaskCreate(
(TaskFunction_t )start_task, /*函数指针，函数入口*/
(char * )"start_task", /*任务名字*/
(configSTACK_DEPTH_TYPE)TASK_STACK_SIZE, /*任务堆栈的大小*/
(void * )NULL, /*任务参数*/
(UBaseType_t )TASK_PRIORITY, /*任务优先级*/
(TaskHandle_t * )&start_task_handle /*任务句柄*/
);
vTaskStartScheduler();
}
/* 创建其他任务和队列 */
void start_task(void *pvParameters)
{
taskENTER_CRITICAL();
key_queue = xQueueCreate( 2, sizeof(uint8_t) );
if(key_queue != NULL){
printf("小数据队列创建成功\r\n");
}
big_date_queue = xQueueCreate( 1, sizeof(char *) );
if(big_date_queue != NULL){
printf("大数据队列创建成功\r\n");
}
xTaskCreate(
(TaskFunction_t )task1,
(char * )"task1",
(configSTACK_DEPTH_TYPE)TASK1_STACK_SIZE,
(void * )NULL,
(UBaseType_t )TASK1_PRIORITY,
(TaskHandle_t * )&task1_handle
);
xTaskCreate(
(TaskFunction_t )task2,
(char * )"task2",
(configSTACK_DEPTH_TYPE)TASK2_STACK_SIZE,
(void * )NULL,
(UBaseType_t )TASK2_PRIORITY,
(TaskHandle_t * )&task2_handle
);
xTaskCreate(
(TaskFunction_t )task3,
(char * )"task3",
(configSTACK_DEPTH_TYPE)TASK3_STACK_SIZE,
(void * )NULL,
(UBaseType_t )TASK3_PRIORITY,
(TaskHandle_t * )&task3_handle
);
taskEXIT_CRITICAL();
vTaskDelete(NULL); /*删除当前任务*/
}
/* 任务1：读取小数据队列中的数据 */
void task1(void *pvParameters)
{
uint8_t key_val = 0;
while(1){
xQueueReceive(key_queue ,&key_val,portMAX_DELAY);
printf("接受的键值为：%d\r\n",key_val);
key_val = 0;
vTaskDelay(50);
}
}
/* 任务2：读取大数据队列的数据 */
void task2(void *pvParameters)
{
char * buf;
while(1){
xQueueReceive(big_date_queue,&buf,portMAX_DELAY);
printf("接受的字符串为: %s\r\n",buf);
vTaskDelay(50);
}
}
/* 任务3：按键捕获，往消息队列中发送数据 */
void task3(void *pvParameters)
{
uint8_t key = 0;
char* buf = buffer;
while(1){
key = key_scan(0);
if(key == KEY0_PRES || key == KEY1_PRES){
if(pdTRUE != xQueueSend( key_queue, (void *) &key, portMAX_DELAY))
printf("键值发送失败\r\n");
}else if(key == WKUP_PRES){
if(xQueueSend(big_date_queue,&buf,portMAX_DELAY) != pdTRUE)
printf("字符串发送失败\r\n");
}
vTaskDelay(10);
}
}
