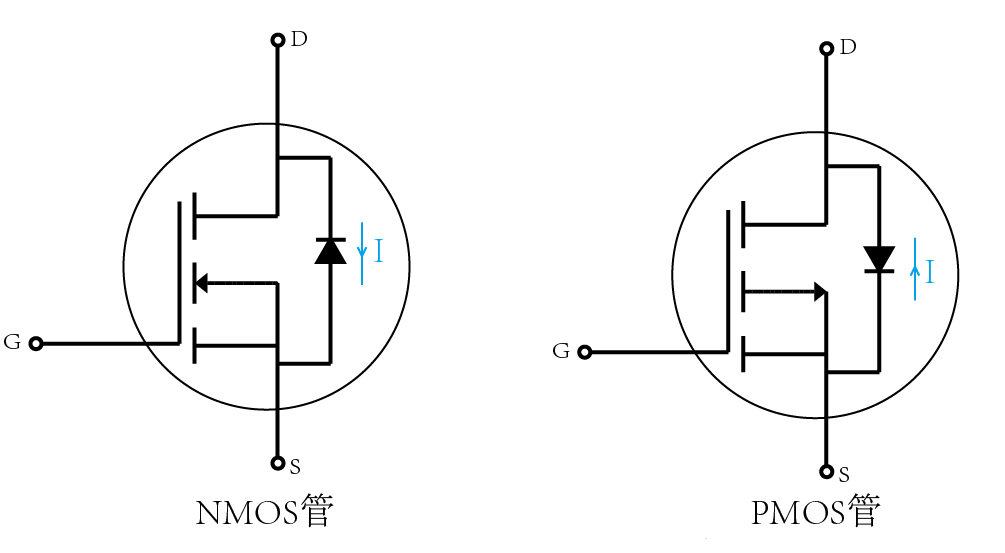

1 区分NMOS和PMOS:衬底箭头指向G级的是NMOS,衬底箭头背向G级的是PMOS
2 区分D和S级:针对NMOS,体二极管的正方向为S级;针对PMOS,体二极管正的方向为D级
3 区分电流方向:针对NMOS,电流方向D->S;针对PMOS,电流方向S->D;
4 基于3的电流方向,也可以得出:针对NMOS,VG>VS时MOS才能导通,针对PMOS,VG<VS时MOS才能导通。
1 区分NMOS和PMOS:衬底箭头指向G级的是NMOS,衬底箭头背向G级的是PMOS
2 区分D和S级:针对NMOS,体二极管的正方向为S级;针对PMOS,体二极管正的方向为D级
3 区分电流方向:针对NMOS,电流方向D->S;针对PMOS,电流方向S->D;
4 基于3的电流方向,也可以得出:针对NMOS,VG>VS时MOS才能导通,针对PMOS,VG<VS时MOS才能导通。
