六、指令流水线

• 前面介绍的指令都是在单周期处理机中采用串行方法执行的，同一时刻 CPU 中只有一条指令在执行，因此各功能部件的使用率不高。
• 现代计算机普遍采用指令流水线技术，同一时刻有多条指令在 CPU 的不同功能部件中并发执行，大大提高了功能部件的并行性和程序的执行效率。

指令流水线的基本概念

• 可以从两方面提高处理机的并行性：

  1. 时间上的并行技术：将一个任务分解为几个不同的子阶段，每个子阶段在不同的功能部件上并行执行，以便在同一时刻能够同时执行多个任务，进而提升系统性能，这种方法被称为流水线技术。
  2. 空间上的并行技术：在一个处理机内设置多个执行相同任务的功能部件，并让这些功能部件并行工作，这样的处理机被称为超标量处理机。

• 一条指令的执行过程可分解为若干阶段，每个阶段由相应的功能部件完成。若将各阶段视为相应的流水段，则指令的执行过程就构成了一条指令流水线。

  • 假设一条指令的执行过程分为如下 5 个阶段（也称功能段或流水段）：

    • 取指（IF）：从指令存储器或 Cache 中取指令。
    • 译码/读寄存器（ID）：操作控制器对指令进行译码，同时从寄存器堆中取操作数。
    • 执行/计算地址（EX）：执行运算操作或计算地址。
    • 访存（MEM）：对存储器进行读/写操作。
    • 写回（WB）：将指令执行结果写回寄存器堆。

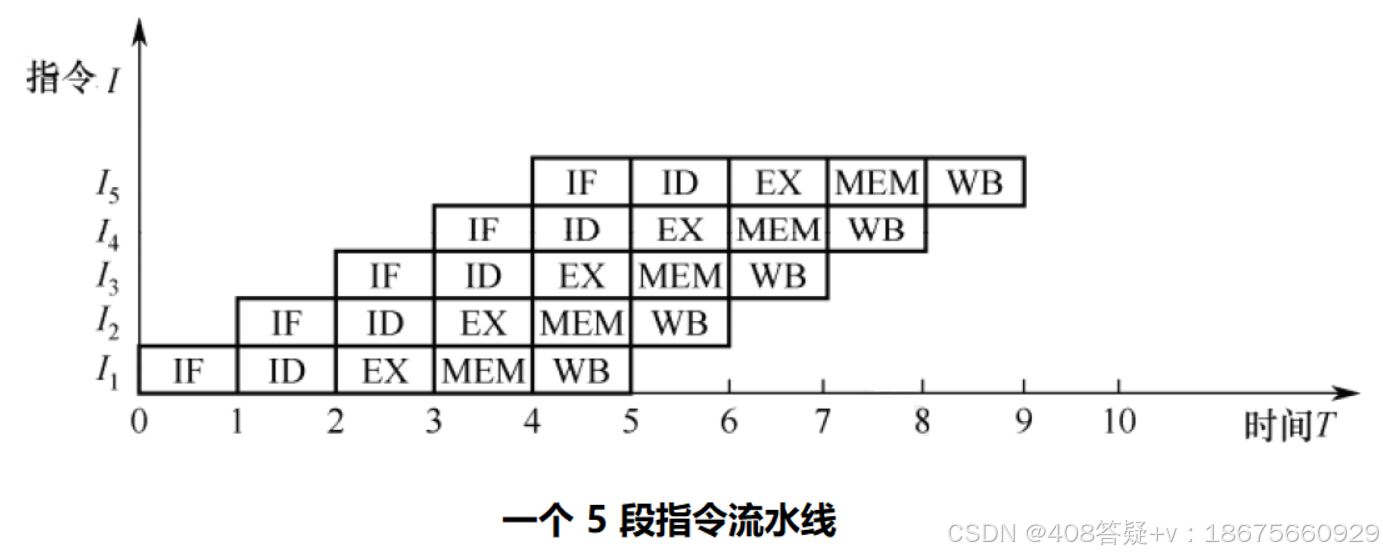

  • 把 $k+1$ 条指令的取指阶段提前到第 $k$ 条指令的译码阶段，从而将第 $k+1$ 条指令的译码阶段与第 $k$ 条指令的执行阶段同时进行，如下图所示。


  • 理想情况下，每个时钟周期都有一条指令进入流水线，每个时钟周期都有一条指令完成，每条指令的时钟周期数（CPI）都为 1。

• 为了利于实现指令流水线，指令集应具有如下特征：

  1. 指令长度应尽量一致：有利于简化取指令和指令译码操作。否则，取指令所花的时间长短不一，使得取指部件极其复杂，并且也不利于指令译码。
  2. 指令格式应尽量规整：尽量保证源寄存器的位置相同，有利于在指令未知时就可取寄存器操作数，否则须译码后才能确定指令中各寄存器编号的位置。
  3. 采用 LOAD/STORE 型指令：其他指令都不能访问存储器，这样可把 LOAD/STORE 指令的地址计算和运算指令的执行步骤规整在同一个周期中，有利于减少操作步骤。
  4. 数据和指令在存储器中“按边界对齐”存放：这样，有利于减少访存次数，使所需数据在一个流水段内就能从存储器中得到。

流水线的基本实现

流水线设计的原则

• 在单周期实现中，虽然不是所有指令都必须经历完整的 5 个阶段，但只能以执行速度最慢的指令作为设计其时钟周期的依据，单周期 CPU 的时钟频率取决于数据通路中的最长路径。

• 流水线设计的原则：

  1. 指令流水线段个数以最复杂指令所用的功能段个数为准；
  2. 流水段的长度以最复杂的操作所花的时间为准。

• 假设某条指令的 5 个阶段所花的时间分别如下：① 取指：200 ps；② 译码：100 ps；③ 执行：150 ps；④ 访存：200 ps；⑤ 写回：100 ps。

  • 该指令的总执行时间为 750 ps。
  • 按照流水线设计原则，每个流水段的长度为 200 ps，所以每条指令的执行时间为 1ns，反而比串行执行时增加了 250 ps。
  • 假设某程序有 $N$ 条指令，单周期处理机所用的时间为 $N\times 750ps$，而流水线处理机所用的时间为 $(N+4)\times 200ps$。
  • 由此可见，流水线方式并不能缩短单条指令的执行时间，但对于整个程序来说，执行效率得到了大幅提高。

流水线的逻辑结构

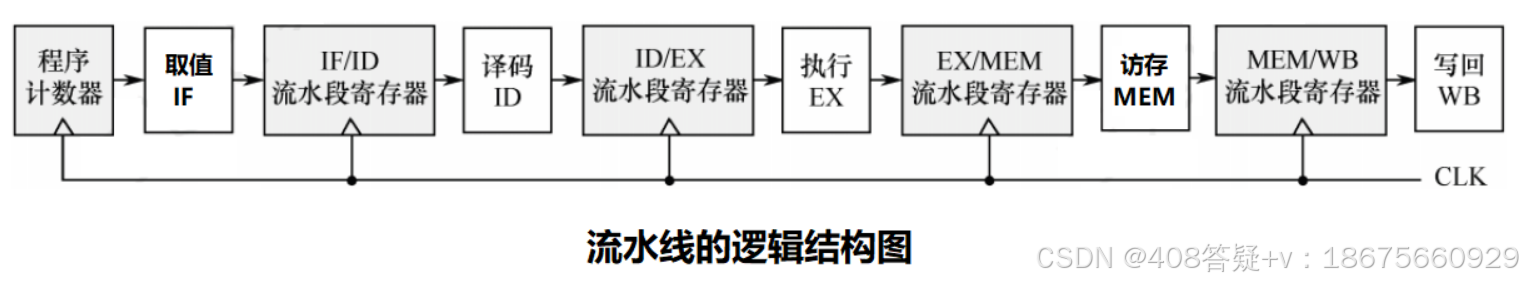

• 每个流水段后面都要增加一个流水段寄存器，用于锁存本段处理完的所有数据，以保证本段的执行结果能在下个时钟周期给下一流水段使用，如下图所示。

• 各种寄存器和数据存储器均采用统一时钟 CLK 进行同步，每来一个时钟，各段处理完的数据都将锁存到段尾的流水段寄存器中，作为后段的输入。同时，当前段也会收到前段通过流水段寄存器传递过来的数据。
• 一条指令会依次进入 IF、ID、EX、MEM、WB 五个功能段进行处理，第一条指令进入 WB 段后，各流水段都包含一条不同的指令，流水线中将同时存在 5 条不同的指令并行执行。

在考试中，若没有明确说明，则可以不用考虑流水寄存器的时延。

流水线的时空图表示

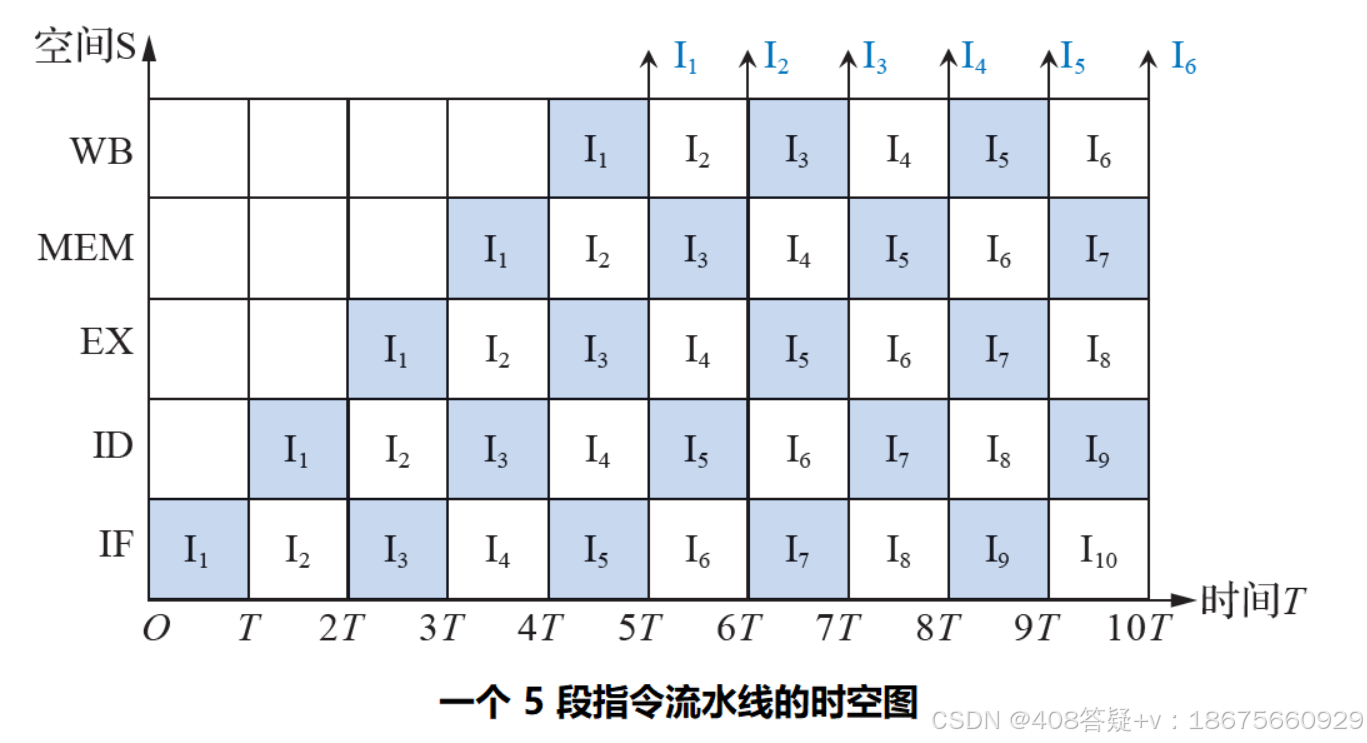

• 通常用时空图来直观地描述流水线的执行情况，如下图所示。


  • 在时空图中，横坐标表示时间，它被分割成长度相等的时间段 $T$；
  • 纵坐标为空间，表示当前指令所处的功能部件。

• 在上图中，

  • 第一条指令 $I_1$ 在时刻 0 进入流水线，在时刻 5T 流出流水线。
  • 第二条指令 $I_2$ 在时刻 $T$ 进入流水线，在时刻 6T 流出流水线。
  • 以此类推，每隔一个时间 $T$ 就有一条指令进入流水线，从时刻 5T 开始每隔一个时间 $T$ 就有一条指令流出流水线。

• 从上图中可看出，在时刻 10T 时，流水线上便有 6 条指令流出。若采用串行方式执行，在时刻 10T 时，只能执行 2 条指令，可见使用流水线方式成倍地提高了计算机的速度。

只有大量连续任务不断输入流水线，才能充分发挥流水线的性能，而指令的执行正好是连续不断的，非常适合采用流水线技术。对于其他部件级流水线，如浮点运算流水线，同样也仅适合于提升浮点运算密集型应用的性能，对于单个运算是无法提升性能的。
