机器人手臂"听不懂"指令？Ethercat转PROFINET网关妙解产线通信僵局
协作机器人（如KUKA iiWA）使用EtherCAT控制，与Profinet主站（如西门子840D CNC）同步动作。
客户反馈：基于Profinet-EtherCAT网关-稳联技术WL-PN-ECATM的机器人协作单元应用案例
场景与需求
某高端精密制造企业在自动化加工生产线中，需要将KUKA iiWA协作机器人（支持EtherCAT）无缝集成到以西门子840D CNC（Profinet主站）为核心的数控系统中，以实现高精度同步上下料及在线检测。产线要求机器人动作与CNC加工节拍严格匹配，同时确保人机协作的安全性。
问题与挑战
1.协议转换难题：机器人采用EtherCAT，而CNC系统基于Profinet，传统方案难以实现低延迟通信。
2. 实时同步要求：加工节拍需控制在1.5秒内，机器人运动轨迹必须与CNC主轴启停精准匹配。
3. 安全与柔性需求：需在保证力控灵敏度的同时，实现急停信号的无损传输。
解决方案：Profinet-EtherCAT网关稳联技术WL-PN-ECATM的应用
1. 硬件架构优化：

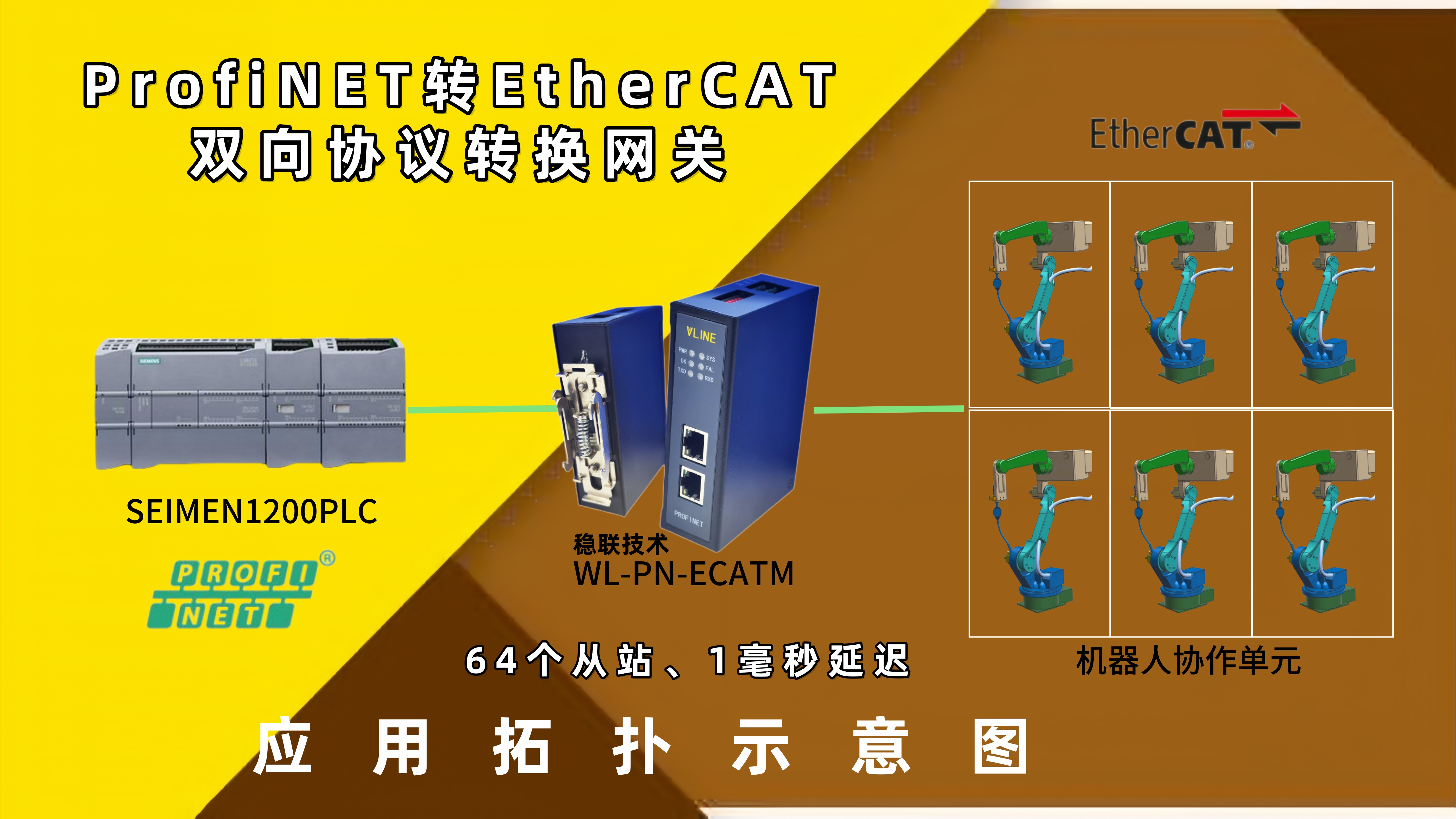

采用**Profinet-EtherCAT网关**（如WL-PN-ECATM）作为协议转换枢纽，实现Profinet主站与EtherCAT从站的实时数据交互。

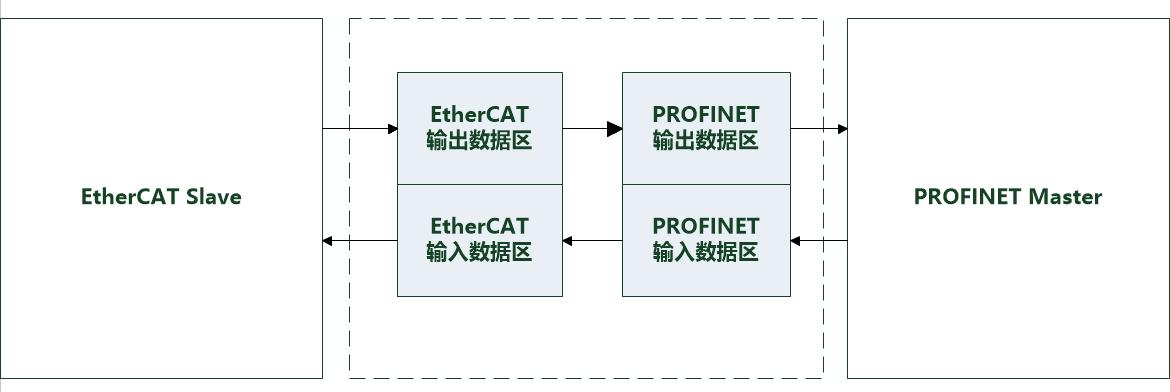

网关配置为Profinet IO设备，同时映射EtherCAT PDO（过程数据对象）至CNC的IO地址空间。
2. 软件配置关键步骤：

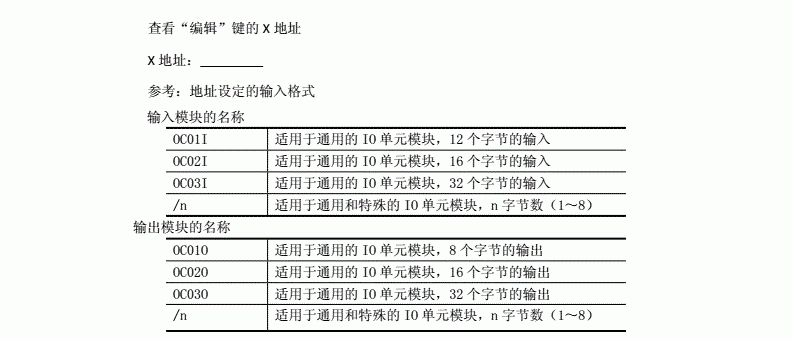

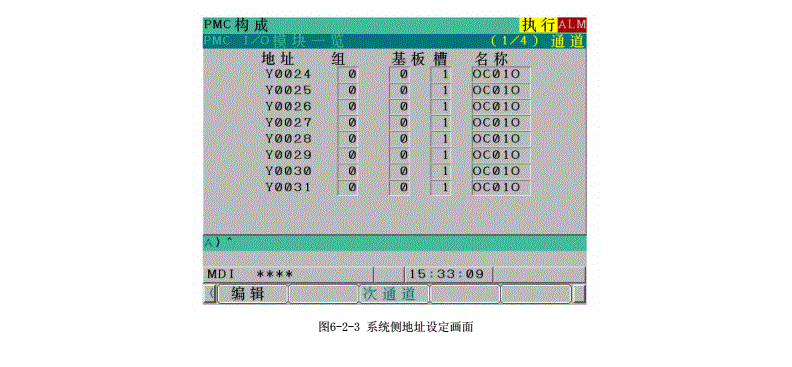

CNC侧：在TIA Portal中定义网关为Profinet IO设备，分配输入/输出字节地址（如IB256-QB256）。
机器人侧：通过KUKA Sunrise.OS配置EtherCAT主站参数，设定同步周期为2ms，确保与CNC的时钟同步（DC同步精度±100ns）。
3. 调试与优化：
使用Wireshark抓包分析网络负载，优化EtherCAT帧结构，减少冗余数据。
在CNC中设置同步域（SyncZone），机器人接收M代码后，在0.3秒内完成定位，误差<±0.1mm。
实施效果
效率提升：产线节拍缩短至1.4秒，设备综合效率（OEE）提高40%。
稳定性验证：网关连续运行6个月无通信故障，Profinet-EtherCAT数据丢包率<0.001%。
客户评价：“稳联技术WL-PN-ECATM网关方案突破了协议壁垒，调试周期比原计划减少60%，且兼容后续扩展的EtherCAT IO模块。”
注：本案例数据基于特定工况，实际效果可能因配置差异有所不同。
