嘉立创上元器件基本都有3D封装，当用AD或其他软件画PCB时，需要用到的3D封装可以从嘉立创EDA中提取。

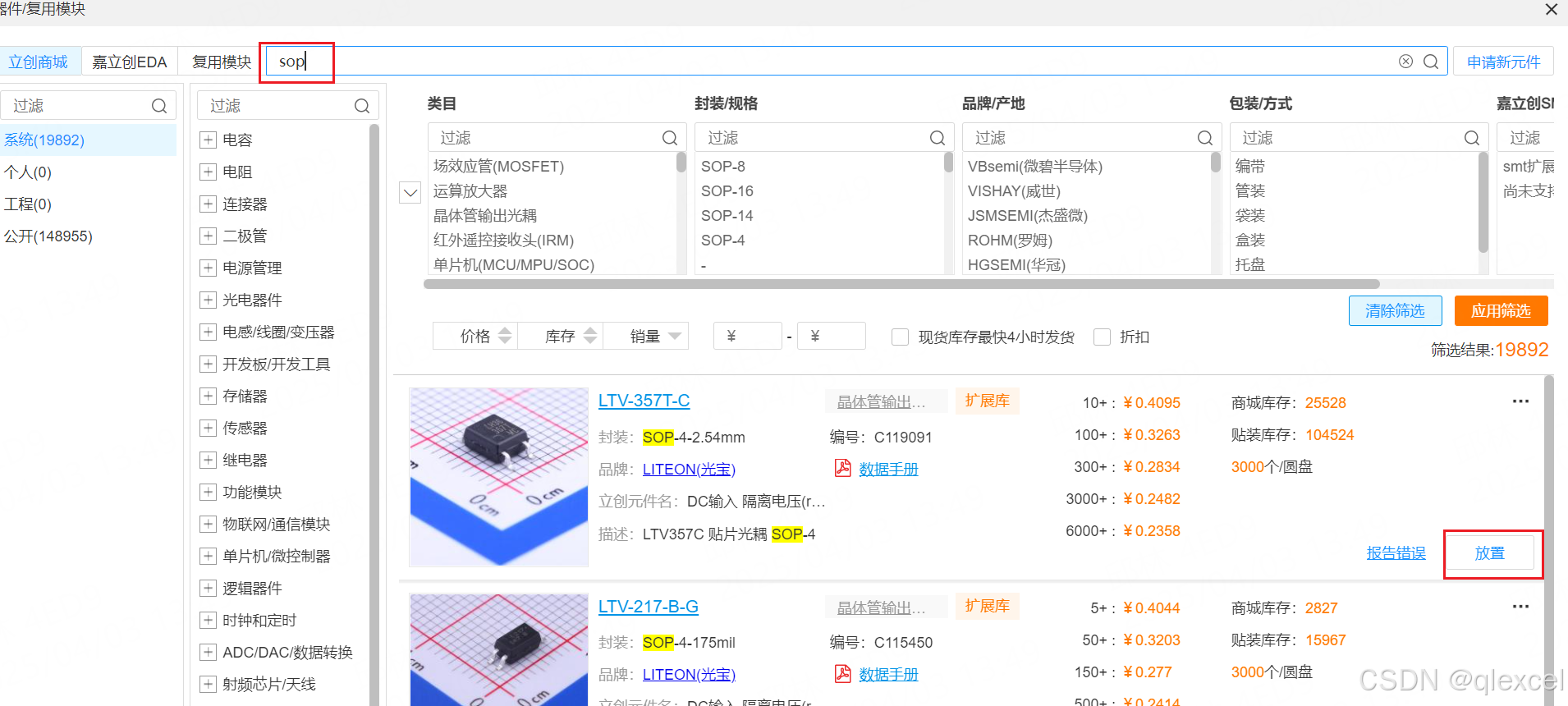

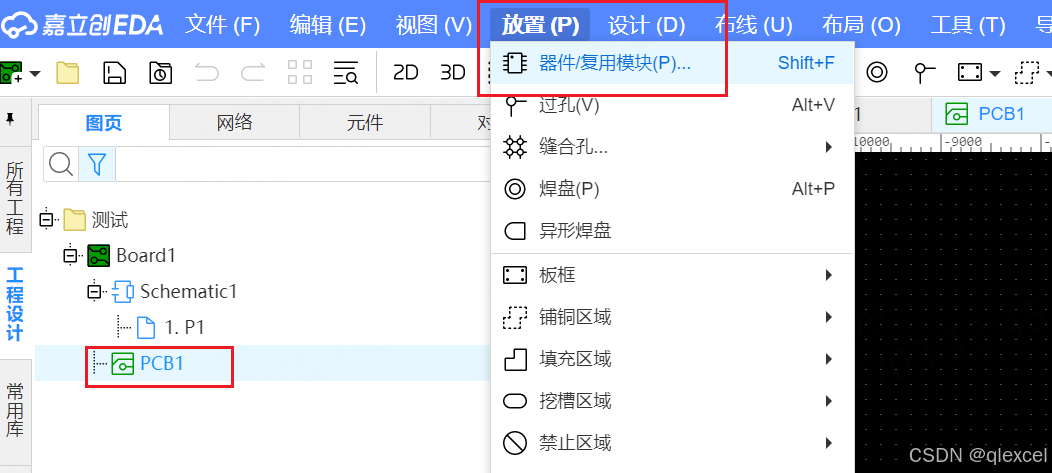

首先新建工程，然后放置要提取3D封装的器件

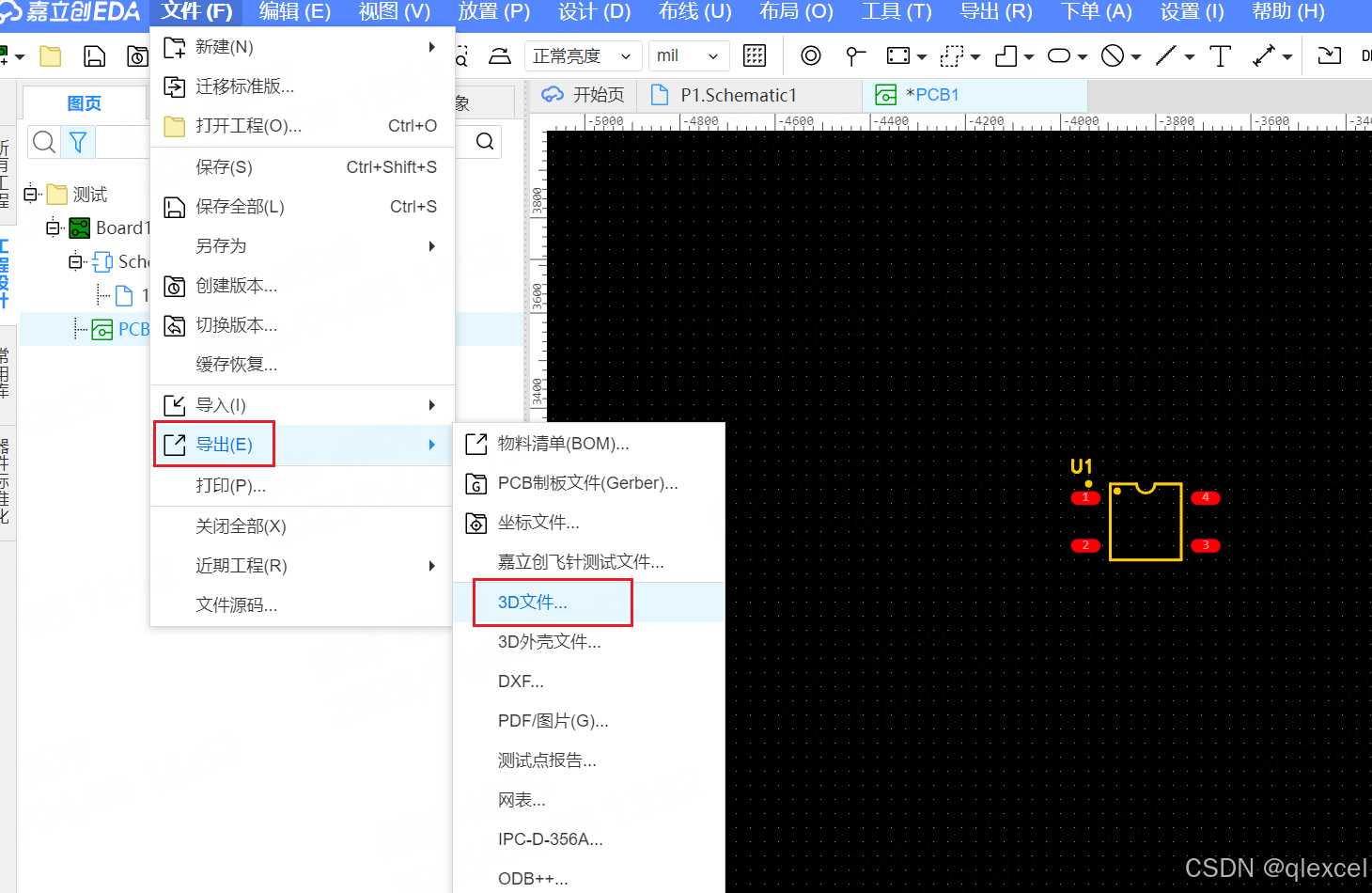

导出-》3D文件
因为导出的文件中包含器件的3D封装和PCB板，需要把PCB板删除才能使用。

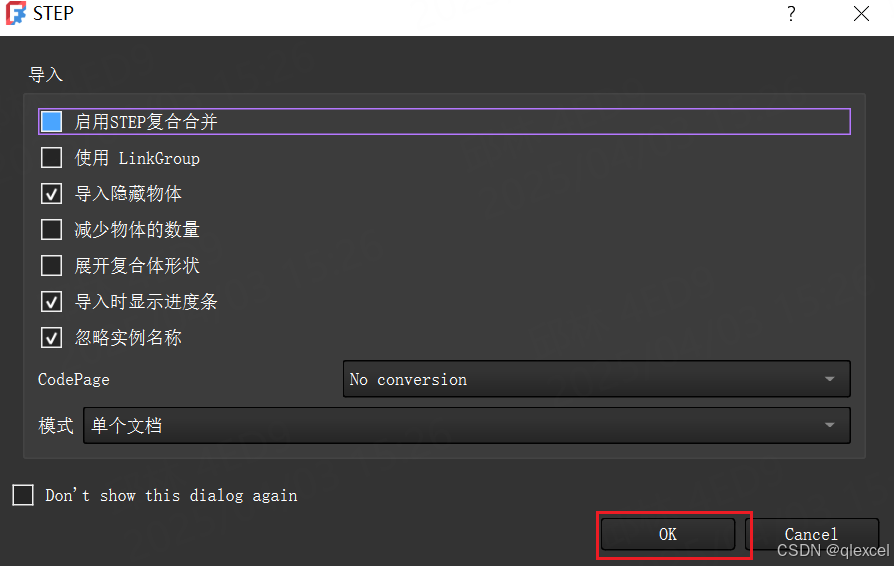

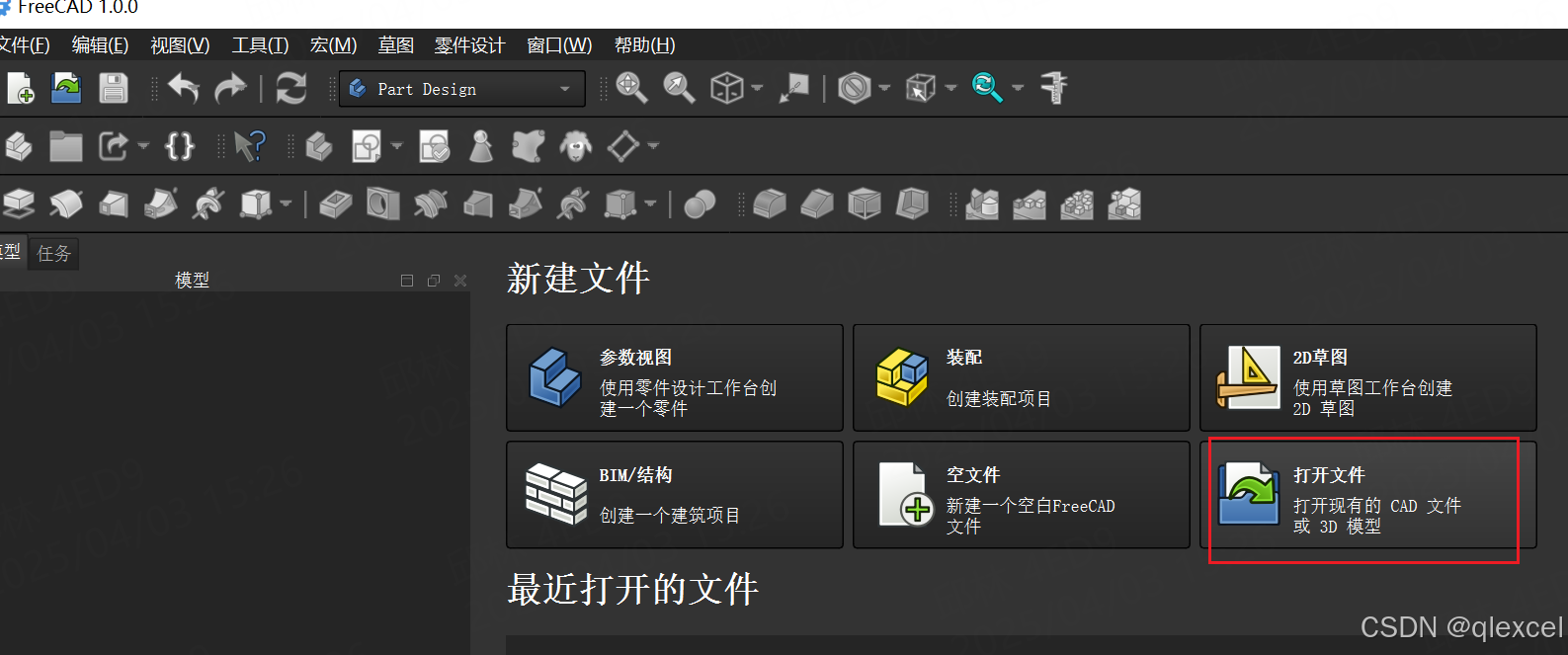

因此用FreeCAD或其他建模软件打开。

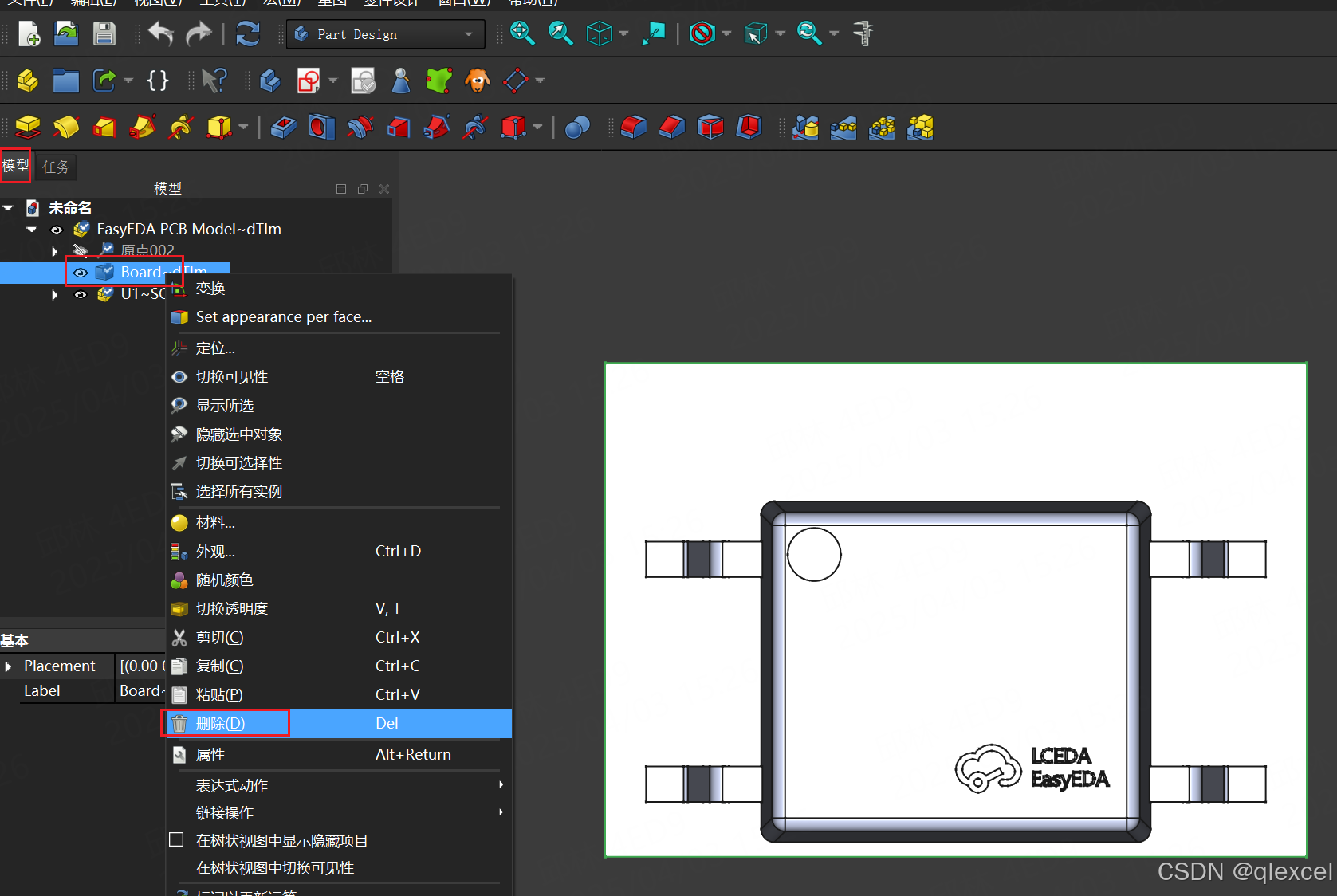

选中PCB板的3D模型，删除

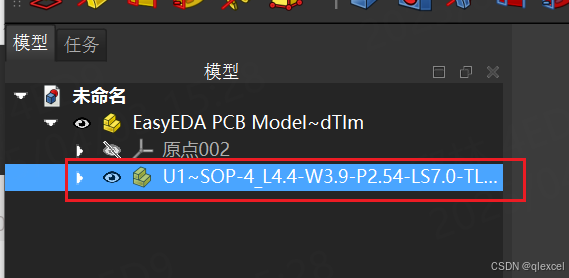

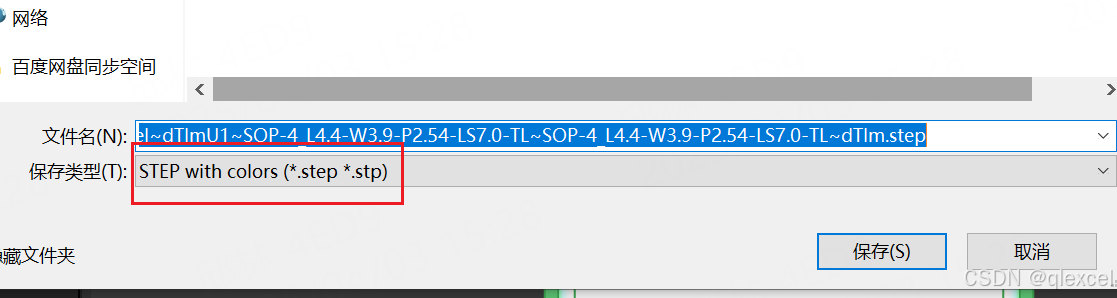

然后再选中器件的3D模型，“文件”-》“导出”，格式选择step
提取嘉立创3D封装
