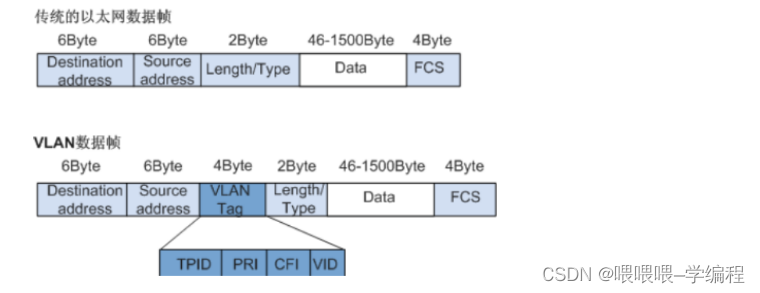

一、802.1Q封装VLAN数据帧格式是？

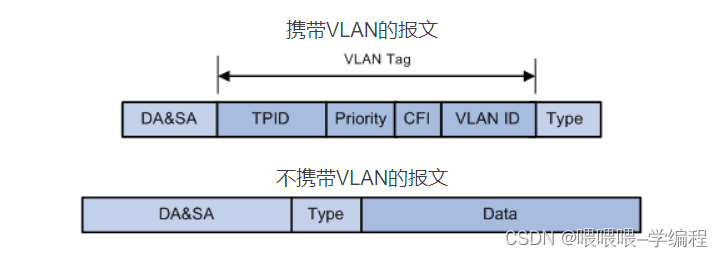

IEEE 802.1Q定义了关于支持VLAN特性的交换机的标准规范。分为由标记帧与无标记帧的帧。
有标记帧(Tagged帧):加入了4字节VLAN标签的帧。
无标记帧(Untagged帧):原始的、未加入4字节VLAN标签的帧。

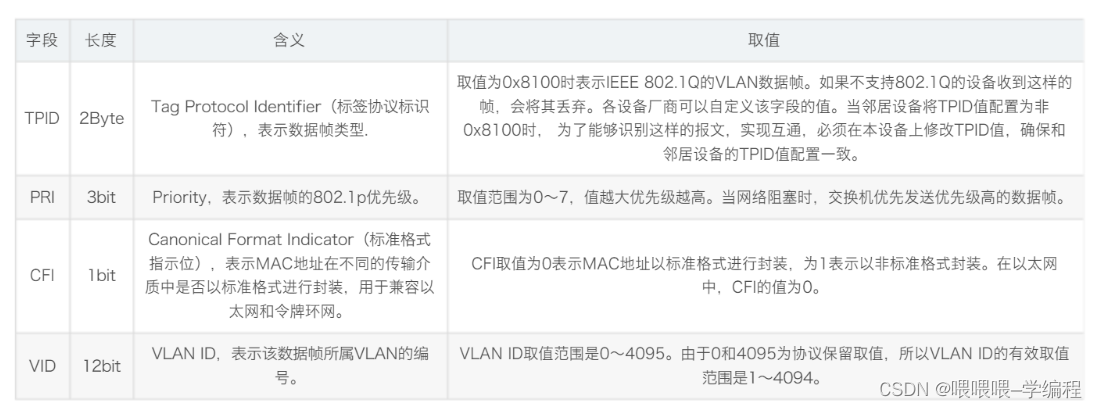

其中VLAN tag解析如下：

标签协议识别符(Tag Protocol Identifier, TPID):
一组16位的域其数值被设置在0x8100，以用来辨别某个IEEE 802.1q的帧成为“已被标注的”，而这个域所被标定位置与以太形式/长度与未标签帧的域相同，这是为了用来区别未标签的帧。
优先权代码点(Priority Code Point, PCP):
以一组3比特的域当作IEEE 802.1p优先权的参考，从0(最低)到7(最高)，用来对数据流(音频、视频、文件等等)作传输的优先级。
标准格式指示(Canonical Format Indicator, CFI):
1比特的域。若是这个域的值为1，则MAC地址则为非标准格式；若为0，则为标准格式；在以太交换器中他通常默认为0。在以太和令牌环中，CFI用来做为两者的兼容。若帧在以太端中接收数据则CFI的值须设为1，且这个端口不能与未标签的其他端口桥接。
虚拟局域网识别符(VLAN Identifier, VID):
12位的域，用来具体指出帧是属于哪个特定VLAN。值为0时，表示帧不属于任何一个VLAN；此时，802.1q标签代表优先权。12位的值0x000和0xFFF为保留值，其他的值都可用来做为共4094个VLAN的识别符。在桥接器上，VLAN1在管理上做为保留值。这个12位的域可分为两个6比特的域以延伸目的(Destination)与源(Source)之48位地址，18位的三重标记(Triple-Tagging)可和原本的48位相加成为66比特的地址。

VID与PVID之间区别是什么？
PVID和PVID经常出现于二、三层交换机里，由于PVID和VID的设置不合理，造成VLAN划分变得混乱。
PVID是交换机上的概念,说的是进入该端口的报文如果没有打vlan id就按pvid的值打上。
VID是报文上的vlan tag的意思。

VLAN
不同vlan间的主机不能直接通信，需要通过路由器或三层交换机等网络层设备进行转发，设备提供vlan接口实现对报文进行三层转发的功能。
vlan接口是一种三层模式下的虚拟接口，主要用于实现vlan间的三层互通，它不作为物理实体存在于设备上。每个vlan对应一个vlan接口，在为vlan接口配置了ip地址后，该接口即可作为本vlan内网络设备的网关，对需要跨网段的报文进行基于ip地址的三层转发。

基于端口的vlan就是我们平常最常用的划分vlan的方法，将指定端口加入到指定vlan中之后，端口就可以转发指定vlan的报文。

二、Access Trunk Hybrid是什么？

交换机的三种端口类型是哪三种、特点？
以太网端口有三种链路类型: Access、 Hybrid 和Trunk。
■ Access 类型的端口只能属于1个VLAN，一 般用于连接计算机的端口;
■ Trunk 类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口;
■ Hybrid 类型的端口可以允许多个VLAN通过，可以接收和发送多个VLAN的报文，可以用于交换机之间连接，也可以用于连接用户的计算机。

Hybrid端口和Trunk端口在接收数据时，处理方法是一样的，唯一不同之处在于发送数据时：Hybrid端口可以允许多个VLAN的报文发送时不打标签，而Trunk端口只允许缺省VLAN的报文发送时不打标签。

三、Access Trunk Hybrid数据处理流程是什么？

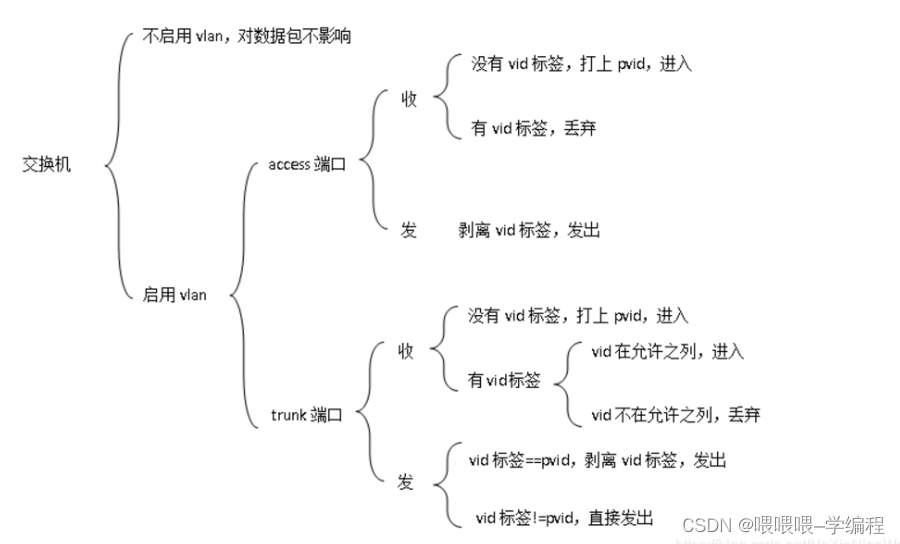

交换机接口出入数据处理过程：

Acess端口收报文:
Acess端口收报文
判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发
如果有则直接丢弃（缺省）
Acess端口发报文：
将报文的VLAN信息剥离，直接发送出去

trunk端口收报文：
Trunk端口收到报文
判断是否有VLAN信息：如果没有，则打上端口的PVID，并进行交换转发
如果有，判断该trunk端口是否允许该VLAN的数据进入：如果可以，则转发，否则丢弃
Trunk端口发报文：
比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，如果不相等则直接转发

hybrid端口收报文：
Hybrid端口收一个报文
判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有则判断该hybrid端口是否允许该VLAN的数据进入：
如果可以则转发，否则丢弃(此时端口上的untag配置是不用考虑的，untag配置只对发送报文时起作用)
Hybrid端口发报文
判断该VLAN在本端口的属性，如果是untag则剥离VLAN信息，再发送，如果是tag则直接发送

VID与PVID区别
简单的说，VID（VLAN ID）是VLAN的标识，定义其中的端口可以接收发自这个VLAN的包；而PVID（Port VLAN ID）定义这个untag端口可以转发哪个VLAN的包。

四、示例

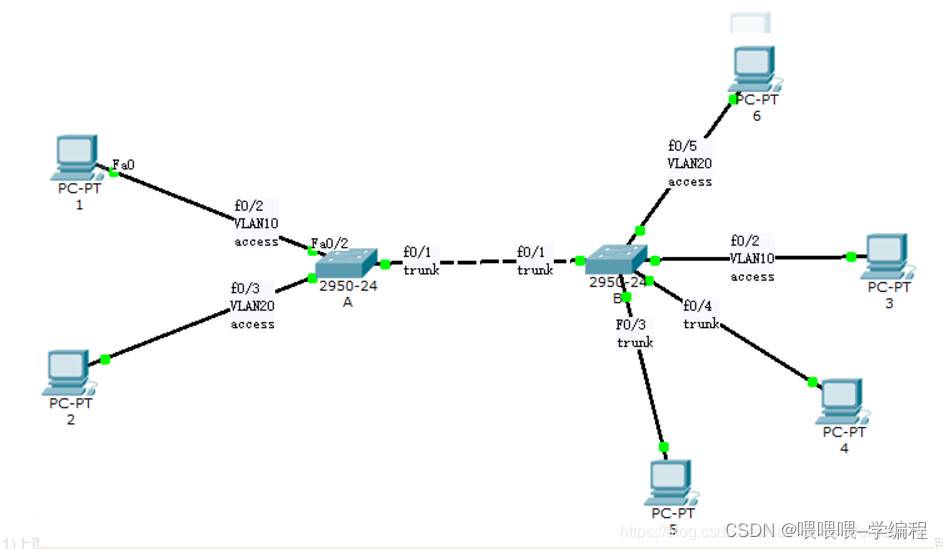

1、pc1不能ping通pc2，因为同一交换机内从pc1进入交换机A的access口的数据包被打上了VLAN10的标记，而和pc2相连的access的是VLAN20，从上面总结的2不满足，无法ping通。同理，pc1和pc3也不能ping通。

2、pc2和pc3能互ping通。因为数据包从pc2进入交换机A的access口时，被打上了VLAN20的标记；交换机A与B相连的access口是VLAN20，所以数据包可以从该口发出。发出的时候去掉了VLAN20的标记，到B时，由于没有标记，可以被B的左边的access口接收并打上VLAN10的标记。由于B的右边的access口也属于VLAN10，所以数据包可以从该口出（出的时候去除掉VLAN10的标记，并到达pc3）。

1、上图中pc1和pc3可以相通，因为数据包从pc1进入A的access口是打上了VLAN10的标记，A的右边trunk口可以接受数据包，并转发到B的trunk口（无论vid是否等于pvid）。而B的acces属于VLAN10所以pc3能收到数据包。
2、同理，pc2和pc6相通

补充学习
学习：三层交换机怎么设置vlan间通信?
https://www.jb51.net/network/450701.html
有三台电脑pc0、pc1、pc2和一台二层交换机相连，二层交换机再和三层交换机相连。其中设置pc0和pc1属于vlan10，pc2属于vlan20

设置流程如下：
1.先设置pc0和pc1、pc2的ip地址。
2.在交换机Switch0上创建vlan 10和vlan 20。
3.在二层交换机上将F0/1口和f0/2口划分到VLAN 10中。将F0/3口划分到VLAN 20中。
4.在二层交换机上与三层交换机相连的端口（此处为F0/4端口）定义为trunk模式。
5.对于三层交换机先开启它的路由功能。
6.在三层交换机的接口f0/1上创建虚拟接口vlan10和vlan 20。
7.在三层交换机与二层交换机相连的接口f0/1上配置成trunk模式。
8.在pc0上通过cmd去ping pc1和pc2都能连通。

五、最简单交换机应用

1、对于普通用户，我们只要区别交换机上的lan口与wan口，家用交换机由多个lan口，一个wan口组成，将wan口接入到互联网上，lan接入到家中pc，这样，就可以进行局域网通信了。
2、搭建了两个局域网，分别是10.20.30.-/255.255.255.0与10.20.40.-/255.255.255.0，相互之间是网络不通的，为了让局域网10.20.30.-与10.20.40.-通信，可以将两个交换机搭建的局域网的wan口接入到路由器上，即三层设备，既可实现不同局域网之间的通信了。

总结

通过本文的学习应该对Trunk access hybrid有了一定的了解，希望对你有所帮助。
