「Redis数据结构」压缩列表（ZipList）

ZipList 是一种特殊的“双端链表” ，由一系列特殊编码的连续内存块组成。可以在任意一端进行压入/弹出操作, 并且该操作的时间复杂度为 O(1)。

一、概述

压缩列表的最大特点，就是它被设计成一种内存紧凑型的数据结构，占用一块连续的内存空间，不仅可以利用 CPU 缓存，而且会针对不同长度的数据，进行相应编码，这种方法可以有效地节省内存开销。

但是，压缩列表的缺陷也是有的：

• 不能保存过多的元素，否则查询效率就会降低；
• 新增或修改某个元素时，压缩列表占用的内存空间需要重新分配，甚至可能引发连锁更新的问题。

因此，Redis 对象（List 对象、Hash 对象、Zset 对象）包含的元素数量较少，或者元素值不大的情况才会使用压缩列表作为底层数据结构。

---

二、结构

压缩列表是 Redis 为了节约内存而开发的，它是由连续内存块组成的顺序型数据结构，有点类似于数组。

压缩列表在表头有三个字段：

• zlbytes，记录整个压缩列表占用对内存字节数；
• zltail，记录压缩列表「尾部」节点距离起始地址由多少字节，也就是列表尾的偏移量；
• zllen，记录压缩列表包含的节点数量；
• zlend，标记压缩列表的结束点，固定值 0xFF（十进制255）。

在压缩列表中，如果我们要查找定位第一个元素和最后一个元素，可以通过表头三个字段（zllen）的长度直接定位，复杂度是 O(1)。而查找其他元素时，就没有这么高效了，只能逐个查找，此时的复杂度就是 O(N) 了，因此压缩列表不适合保存过多的元素。

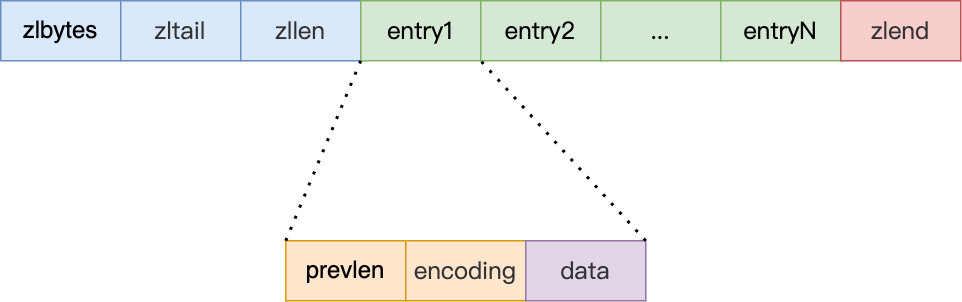

另外，压缩列表节点（entry）的构成如下：

压缩列表节点包含三部分内容：

• prevlen，记录了「前一个节点」的长度，目的是为了实现从后向前遍历；
• encoding，记录了当前节点实际数据的「类型和长度」，类型主要有两种：字符串和整数。
• data，记录了当前节点的实际数据，类型和长度都由 encoding 决定；

当我们往压缩列表中插入数据时，压缩列表就会根据数据类型是字符串还是整数，以及数据的大小，会使用不同空间大小的 prevlen 和 encoding 这两个元素里保存的信息，这种根据数据大小和类型进行不同的空间大小分配的设计思想，正是 Redis 为了节省内存而采用的。

分别说下，prevlen 和 encoding 是如何根据数据的大小和类型来进行不同的空间大小分配。

压缩列表里的每个节点中的 prevlen 属性都记录了「前一个节点的长度」，而且 prevlen 属性的空间大小跟前一个节点长度值有关，比如：

• 如果前一个节点的长度小于 254 字节，那么 prevlen 属性需要用 1 字节的空间来保存这个长度值；
• 如果前一个节点的长度大于等于 254 字节，那么 prevlen 属性需要用 5 字节的空间来保存这个长度值；

encoding 属性的空间大小跟数据是字符串还是整数，以及字符串的长度有关，如下图（下图中的 content 表示的是实际数据，即本文的 data 字段）：

• 如果当前节点的数据是整数，则 encoding 会使用 1 字节的空间进行编码，也就是 encoding 长度为 1 字节。通过 encoding 确认了整数类型，就可以确认整数数据的实际大小了，比如如果 encoding 编码确认了数据是 int16 整数，那么 data 的长度就是 int16 的大小。
• 如果当前节点的数据是字符串，根据字符串的长度大小，encoding 会使用 1 字节/2字节/5字节的空间进行编码，encoding 编码的前两个 bit 表示数据的类型，后续的其他 bit 标识字符串数据的实际长度，即 data 的长度。

---

三、连锁更新问题

ZipList的每个Entry都包含previous_entry_length来记录上一个节点的大小，长度是1个或5个字节：

• 如果前一节点的长度小于254字节，则采用1个字节来保存这个长度值
• 如果前一节点的长度大于等于254字节，则采用5个字节来保存这个长度值，第一个字节为0xfe，后四个字节才是真实长度数据

现在，假设我们有N个连续的、长度为250~253字节之间的entry，因此entry的previous_entry_length属性用1个字节即可表示，如图所示：

ZipList这种特殊情况下产生的连续多次空间扩展操作称之为连锁更新（Cascade Update）。新增、删除都可能导致连锁更新的发生。

---

四、压缩列表的缺陷

空间扩展操作也就是重新分配内存，因此连锁更新一旦发生，就会导致压缩列表占用的内存空间要多次重新分配，这就会直接影响到压缩列表的访问性能。

所以说，虽然压缩列表紧凑型的内存布局能节省内存开销，但是如果保存的元素数量增加了，或是元素变大了，会导致内存重新分配，最糟糕的是会有「连锁更新」的问题。

因此，压缩列表只会用于保存的节点数量不多的场景，只要节点数量足够小，即使发生连锁更新，也是能接受的。

虽说如此，Redis 针对压缩列表在设计上的不足，在后来的版本中，新增设计了两种数据结构：quicklist（Redis 3.2 引入） 和 listpack（Redis 5.0 引入）。这两种数据结构的设计目标，就是尽可能地保持压缩列表节省内存的优势，同时解决压缩列表的「连锁更新」的问题。

---

五、小结

ZipList特性：

• 压缩列表的可以看做一种连续内存空间的"双向链表"
• 列表的节点之间不是通过指针连接，而是记录上一节点和本节点长度来寻址，内存占用较低
• 如果列表数据过多，导致链表过长，可能影响查询性能
• 增或删较大数据时有可能发生连续更新问题
