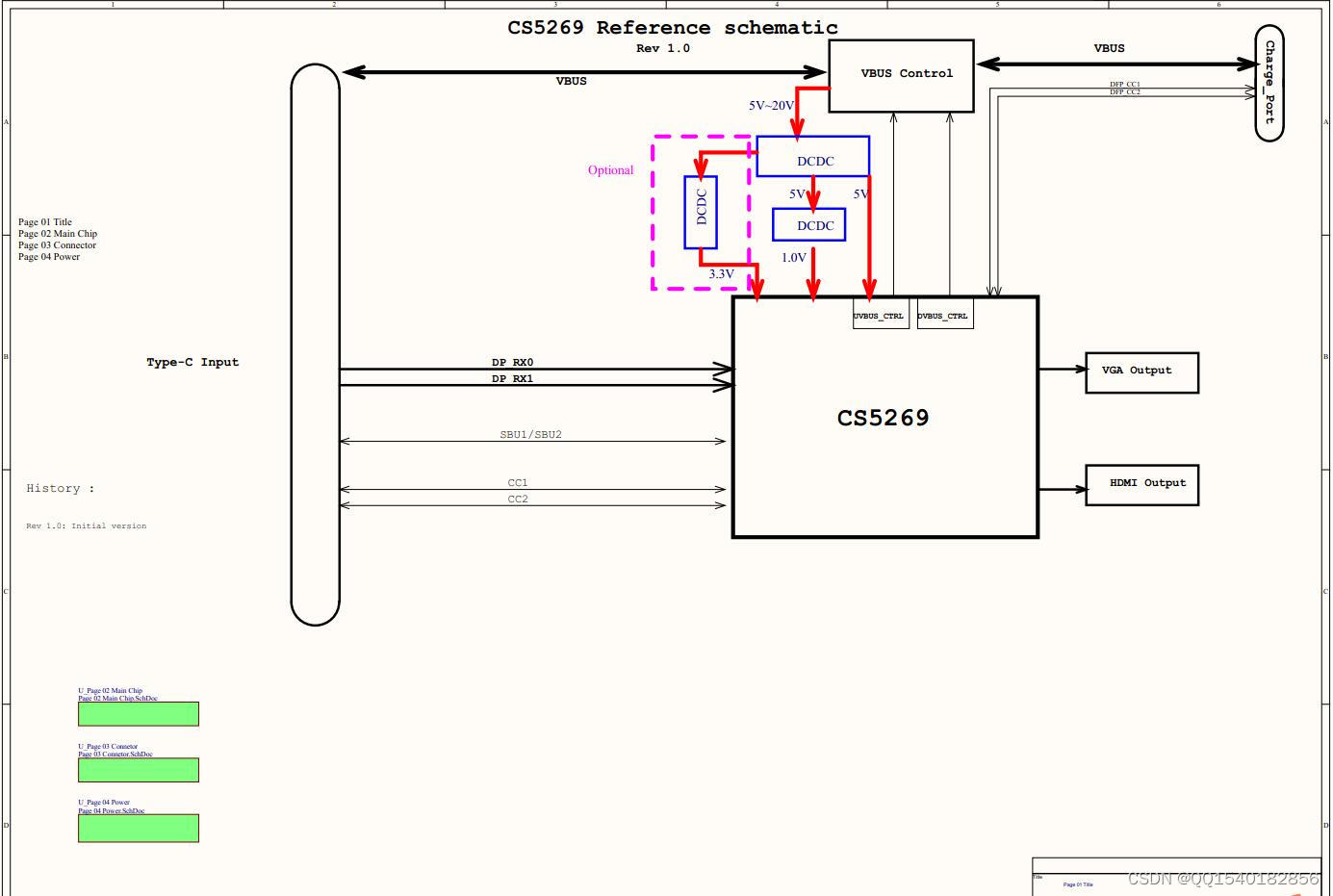

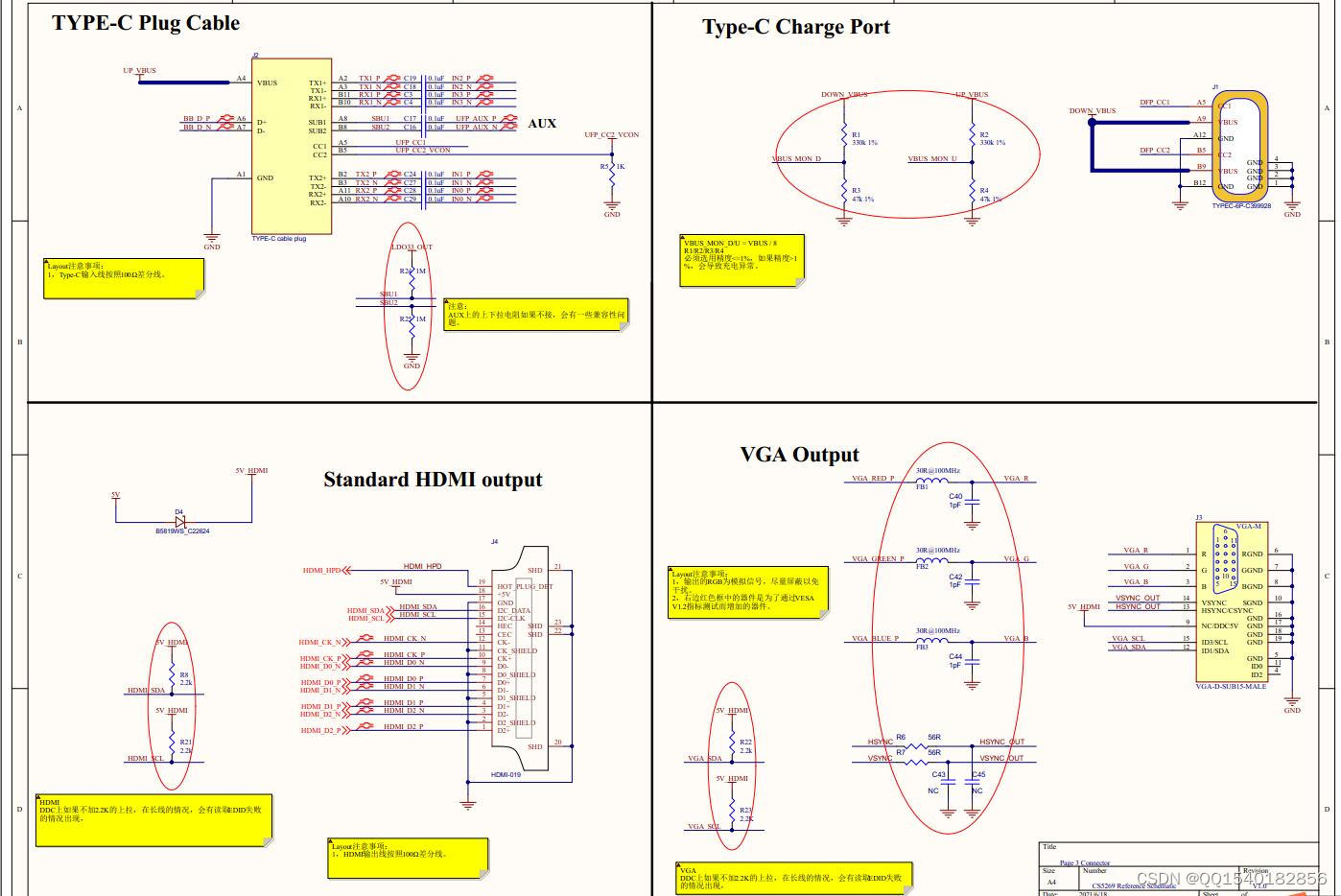

CS5269TypeC转HDMI2.0+VGA带PD100W快充方案芯片原理图：
用于US Type-C或DP1.4连接到HDMI2.0转换器。CS5269集成了DP1.4HDMI2.0的输出端和VGA输出接口。另外，两个CC控制器包括CC通信，以实现DP Alt模式和功率传输功能，一个用于上游类型-C端口和另一个用于下游端口。
DP接口包括4条主通道、辅助通道和HPD信号。机更高支持5.4Gps（HR2）每条车道的数据速率。DP机结合了HDCP1.4和HDCP2.3内容保护方案具有嵌入式密钥，用于数字音视频内容的安全传输。
支持RG 4:4:4 8/10位pc和YCCr 4:4:4、4:2:2、4:2:0 8/10位pc
192KHz x8通道的更大音频采样率
LPCM和压缩音频格式
用于芯片控制的辅助通道、I2C主机接口
US Type-C DisplayPort（DP）Alt模式输入（器）
US Type-C规范1.2和向后兼容Type-C规范1.0
VESA DisplayPort v1.4兼容。支持4车道。
内置CC控制器，用于插头和方向检测
用于充电器和正常通信的双CC端口
高达HR2（5.4-Gps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道
US Type-C通道配置（CC）功能
US电源传输规范3.0兼容集成US电源传输（PD-MC）物理层。对消息的支持
协议。支持策略引擎。支持基本设备策略管理器
支持热插拔检测（HPD）
