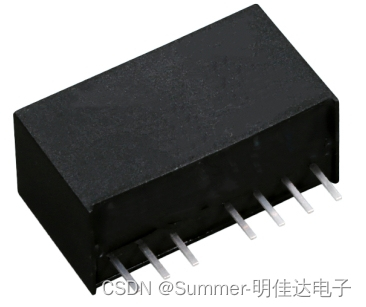

DC/DC 隔离模块MGS102405、MGS102412、MGS60505、MGS62405、MGS62415直流转换器 Module

news2025/7/28 6:10:56

概述

MG DC-DC转换器采用行业标准尺寸，包括SIP6、SIP8、1 “ X 1 ”和1 “ X 2 ”。这些模块具有DC4.5至13V/DC9至36V/DC18至76V的宽输入范围和DC1500V（1分钟）的隔离电压。其他功能包括内置过流保护电路（自动恢复）、内置过压保护电路、内置远程开/关和六面屏蔽。某些型号还通过同步整流电路提供高效率，并通过外部可变电阻提供输出电压可调性。

特征

• 工业-标准尺寸-SIP6，SIP8，1 “ X 1 ”，1 “ X 2 ”
• 输入范围：DC4.5至13V/DC9至36V/DC18至76V
• 通过同步整流电路实现高效率（某些MgF和MGS型号）
• 6面屏蔽
• DC1500V（1分钟）I/O隔离电压
• 内置过流保护电路（自动恢复）
• 内置过压保护电路
• 内置远程开/关
• 可通过外部可变电阻调节输出电压（部分型号）
• 高可靠性，无内置铝和钽电解电容器

规格参数

1、MGS102405 DC DC CONVERTER 5V 隔离模块
类型：隔离模块
输出数：1
电压 - 输入（最小值）：18V
电压 - 输入（最大值）：36V
电压 - 输出 1：5V
电压 - 输出 2：-
电压 - 输出 3：-
电流 - 输出（最大值）：2A
电压 - 隔离：1.5 kV
应用：ITE（商业）
特性：远程开/关，OCP
工作温度：-40°C ~ 85°C（有降额）
效率：0.89
安装类型：通孔
封装/外壳：7-SIP 模块
大小 / 尺寸：0.87" 长 x 0.37" 宽 x 0.47" 高（22.0mm x 9.5mm x 12.0mm）

2、MGS102412 隔离模块直流转换器 1 输出 12V 900mA
类型：隔离模块
输出数：1
电压 - 输入（最小值）：18V
电压 - 输入（最大值）：36V
电压 - 输出 1：12V
电压 - 输出 2：-
电压 - 输出 3：-
电流 - 输出（最大值）：900mA
电压 - 隔离：1.5 kV
应用：ITE（商业）
特性：远程开/关，OCP
工作温度：-40°C ~ 85°C（有降额）
效率：90%
安装类型：通孔
封装/外壳：7-SIP 模块
大小 / 尺寸：0.87" 长 x 0.37" 宽 x 0.47" 高（22.0mm x 9.5mm x 12.0mm）

3、MGS60505 隔离模块直流转换器 1 输出 5V 1.2A
类型：隔离模块
输出数：1
电压 - 输入（最小值）：4.5V
电压 - 输入（最大值）：9V
电压 - 输出 1：5V
电压 - 输出 2：-
电压 - 输出 3：-
电流 - 输出（最大值）：1.2A
电压 - 隔离：1.5 kV
应用：ITE（商业）
特性：远程开/关，OCP
工作温度：-40°C ~ 85°C（有降额）
效率：85%
安装类型：通孔
封装/外壳：7-SIP 模块
大小 / 尺寸：0.87" 长 x 0.37" 宽 x 0.47" 高（22.0mm x 9.5mm x 12.0mm）

4、MGS62405 隔离模块直流转换器 1 输出 5V 1.2A 18V - 36V 输入
类型：隔离模块
输出数：1
电压 - 输入（最小值）：18V
电压 - 输入（最大值）：36V
电压 - 输出 1：5V
电压 - 输出 2：-
电压 - 输出 3：-
电流 - 输出（最大值）：1.2A
电压 - 隔离：1.5 kV
应用：ITE（商业）
特性：远程开/关，OCP
工作温度：-40°C ~ 85°C（有降额）
效率：85%
安装类型：通孔
封装/外壳：7-SIP 模块
大小 / 尺寸：0.87" 长 x 0.37" 宽 x 0.47" 高（22.0mm x 9.5mm x 12.0mm）

5、MGS62415 隔离模块 DC DC CONVERTER 15V
类型：隔离模块
输出数：1
电压 - 输入（最小值）：18V
电压 - 输入（最大值）：36V
电压 - 输出 1：15V
电压 - 输出 2：-
电压 - 输出 3：-
电流 - 输出（最大值）：400mA
电压 - 隔离：1.5 kV
应用：ITE（商业）
特性：远程开/关，OCP
工作温度：-40°C ~ 85°C（有降额）
效率：0.89
安装类型：通孔
封装/外壳：7-SIP 模块
大小 / 尺寸：0.87" 长 x 0.37" 宽 x 0.47" 高（22.0mm x 9.5mm x 12.0mm）
