作者 | 小田老师

Ansys Fluent软件作为通用的流体仿真软件，功能模型虽然多而全，但是缺乏相应的行业专业性。同时仿真分析具有一定的技术门槛，既需要技术人员具备行业基础，也需要积累相关仿真经验，对软件操作要有较高的熟练度，所以对企业技术人员来说，学习周期长入门难度大。定制化的二次开发可以将技术、行业经验与仿真流程封装成仿真模板工具，用户仅需输入工况参数，后台自动执行仿真计算，便得到需要的仿真结果；既解决了行业性问题，也降低了仿真门槛，同时也是数字化资产的沉淀。Ansys IcePak软件大家都有听过吧，它是针对电子行业的散热分析软件，本身就是基于Fluent求解器进行二次开发，融合了电子行业规范、热分析流程等形成的专业工具。

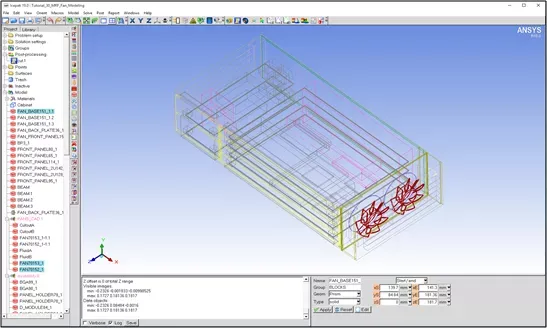

Ansys IcePak基于Fluent求解器开发二、二次开发概述

1、二次开发方向

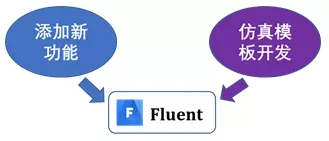

二次开发方向示意

（1）添加新功能通过C语言进行UDF（用户自定义函数）开发，添加自定义物理模型、边界条件和材料属性等，后续可以通过ACT或者Scheme界面开发进行封装。

（2）仿真模板开发对成熟的仿真流程进行自动化脚本开发，然后通过界面开发及软件封装技术，将外部知识、其他仿真工具、仿真流程和标准规范进行集成，形成定制化仿真工具。

通常来说，Fluent中物理模型能满足绝大多数场景需要，所以实际开发多以仿真模板开发为主。

2、开发技术路线开发过程可以分为项目调研、软件设计、软件开发和软件测试四个阶段；其中最为核心的就是脚本开发、界面开发和软件封装的技术。

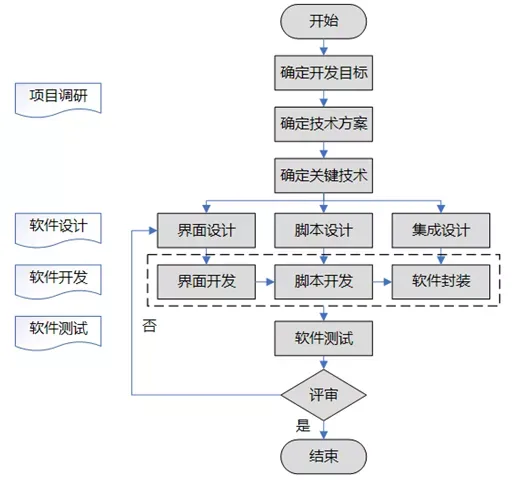

二次开发技术路线示意

三、脚本开发技术

Fluent提供文本用户命令(TUI命令)和界面用户命令(GUI命令)，两者都是基于Scheme语言编写。对于大多数Fluent的GUI操作，都有一个相关的TUI命令对应，而有很多其他的操作只能通过TUI命令完成。下面我们来详细介绍下TUI命令。

1、TUI命令输入在界面右下角处的控制台(Consle)窗口，按<Enter>键查看当前选项，然后通过输入完整的命令或者子菜单命令。输入”q”字符然后<Enter>可以返回TUI树上一级，如下所示。

Fluent中控制台输入TUI命令

2、TUI日志录制

Fluent支持TUI日志文件的录制，便于自动和批量重复仿真工作，具体操作如下：

• ① 点击File > Write > Start Journal(或输入TUI命令：file start-journal )，设置日志文件存放位置和名称，扩展名为*.jou。
• ② 通过GUI界面或者是输入TUI命令来进行仿真流程设置，Fluent后台会自动记录GUI操作和输入的TUI命令。
• ③ 录制完成后，点击 File > Write > Stop Journal(或输入TUI命令：file stop-journal )，停止日志文件录制。
