稳压二极管也被称为齐纳二极管

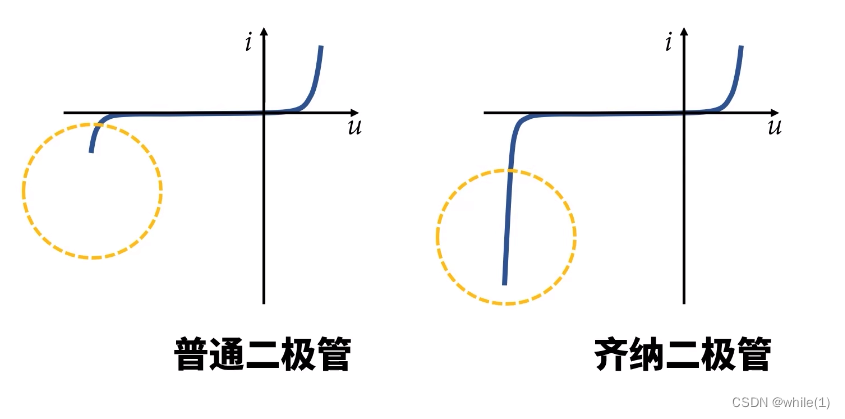

齐纳二极管和普通二极管的伏安特性曲线

齐纳二极管的工作原理
稳压二极管的伏安特性曲线的正向特性和普通二极管差不多，反向特性是在反向电压低于反向击穿电压时，反向申阳很大，反向漏电流极小。但是，当反向电压临近反向电压的临界值时，反向由流骤然增大，称为击穿，在这一临界击穿点上，反向电阻骤然降至很小值。尽管电流在很大的范围内变化，而二极管两端的电压却基本上稳定在击穿电压附近，从而实现了二极管的稳压功能。
计算Ua的电压，当输入电压固定为12V、电阻R1固定为2欧时、齐纳二极管反向击穿电压为6V时，
1）假设负载R2为6欧时，根据电阻分压公式计算，Ua =(R2/(R1+R2))*12 =(6/(2+6)*12)= 9V，但由于齐纳二极管的存在， 且9V大于齐纳二极管的反向击穿电压6V，因此Ua被稳压在6V。
2）假设负载R2为1欧时，根据电阻分压公式计算，Ua =(R2/(R1+R2))*12 =(1/(2+1)*12)= 4V，4V小于齐纳二极管的反向击穿电压6V，所以齐纳二极管未被击穿，Ua为4V。
注意：
1）电阻R1必须存在，否则电流过大会导致齐纳二极管烧掉。
2）负载R2取值有一定的要求，当输入电压固定为12V、电阻R1固定为2欧时、齐纳二极管反向击穿电压为6V时，负载R2不能小于2欧，否则Ua点电压低于6V，就不能将齐纳二极管反向击穿，相当于断路，就没有实现稳压作用。

齐纳二极管可以取代电源芯片吗（局限性）
1）不适合大负载场景，否则发热严重，正常情况下推荐应用于几十毫安的负载场景
2）缺乏反馈，输出不稳定。负载的跳变和输入电源的跳变都会引起输出电压的剧烈波动。
