组合逻辑电路
电路在任意时刻的输出状态仅由该时刻的输入信号决定，与电路在此信号输入之前的状态无关。
组合逻辑电路的分析
分析步骤
①根据逻辑电路图，写出输出逻辑函数的表达式
②根据逻辑表达式，列出真值表
③由真值表或表达式分析电路功能
组合逻辑电路设计
一般步骤
①由实际逻辑问题列出真值表
②由真值表写出逻辑表达式
③化简、变换输出逻辑表达式
④画出逻辑图
组合逻辑电路中的冒险
前面分析组合逻辑电路时，没有考虑门电路的延迟时间对电路的影响。实际上，由于门电路延迟时间的关系，可能会使逻辑电路产生错误输出。通常把这种现象称为竞争冒险。
判断竞争冒险的方法

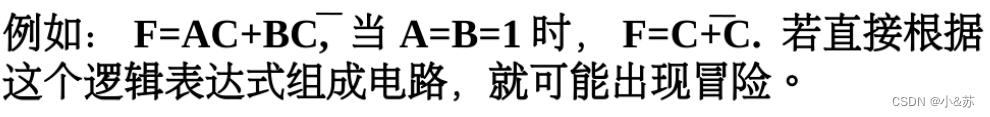

在n个变量的逻辑函数表达式中，给n-1个变量以特定取值（0/1）之后，如果表达式中仅保留某个具有竞争能力的变量x，使逻辑函数表达式变成
的形式，则实现该函数表达式的逻辑电路存在冒险。
消除冒险的方法是增加冗余项。
卡诺图法判断竞争冒险：有圈相切，则有竞争冒险。
消除冒险的方法
①发现并消去互补变量
②增加乘积项
③输出端并联电容器
如果逻辑电路在较慢速度下工作，为了消去冒险，可以在输出端并联一电容，其容量在4~20pF之间，该电容和门的输出电阻构成RC低通网络，对窄脉冲起平滑作用。
