诊断协议那些事儿

诊断协议那些事儿专栏系列文章，本文将介绍安全访问状态图——作为UDS27服务的规范性附件。

可参考前两篇文章：
27服务-SecurityAccess
UDS - 深论Security Access Service

27服务的初衷就是防止无权限人员进行非法数据操作，用来确保车辆ECU的安全，如果任何持有诊断设备的人都可以通过诊断指令对车辆ECU进行操作，将存在较大的安全隐患。为了验证产线、售后的操作人员是否有权限操作，在对车辆ECU进行诊断检查时，需要验证其提供的密钥是否有效，而产生有效密钥的前提需要ECU反馈给诊断设备一个随机的种子Seed，如果Seed不具有随机性，不法分子将通过大量的重试来破解密钥，只有Seed具有随机性，才能确保每次产生的Key不同，因此诊断设备每次应发送不同的密钥来进行解锁。

文章目录

诊断协议那些事儿
NRC判定策略
- ①服务通用规则NRC判断
- ②对于带有子功能的服务（除31服务）的NRC优先级
27服务测试用例
安全访问状态图
- 状态转换参数概览

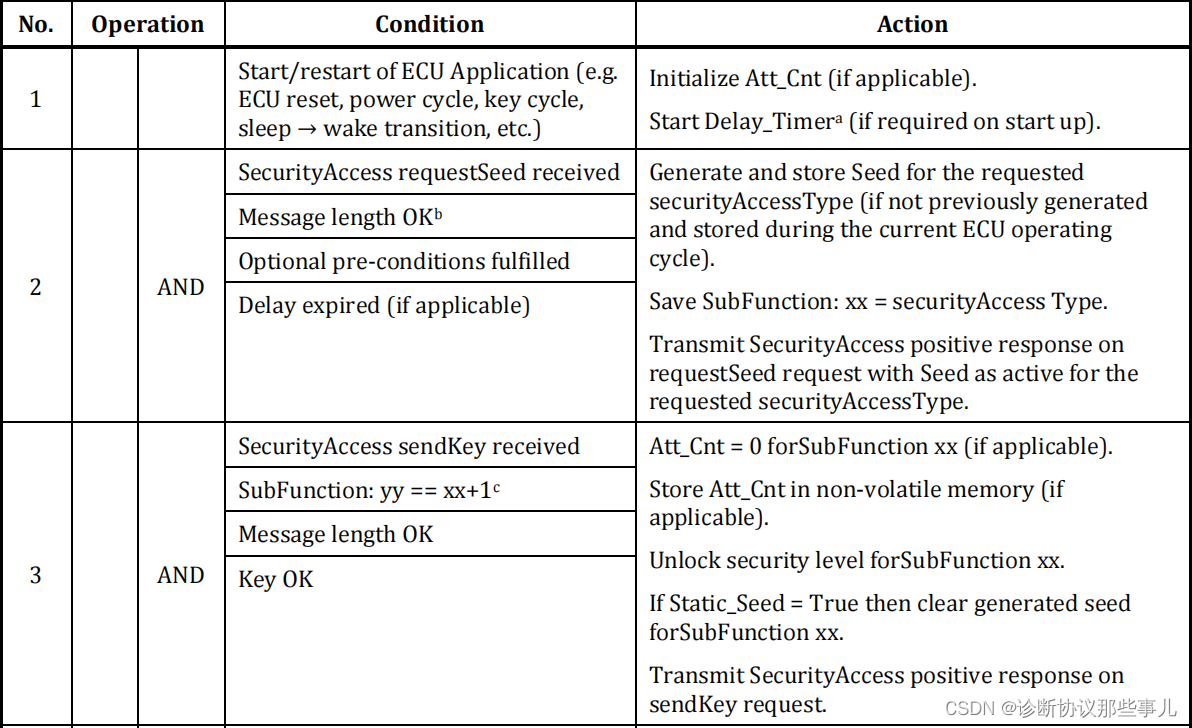

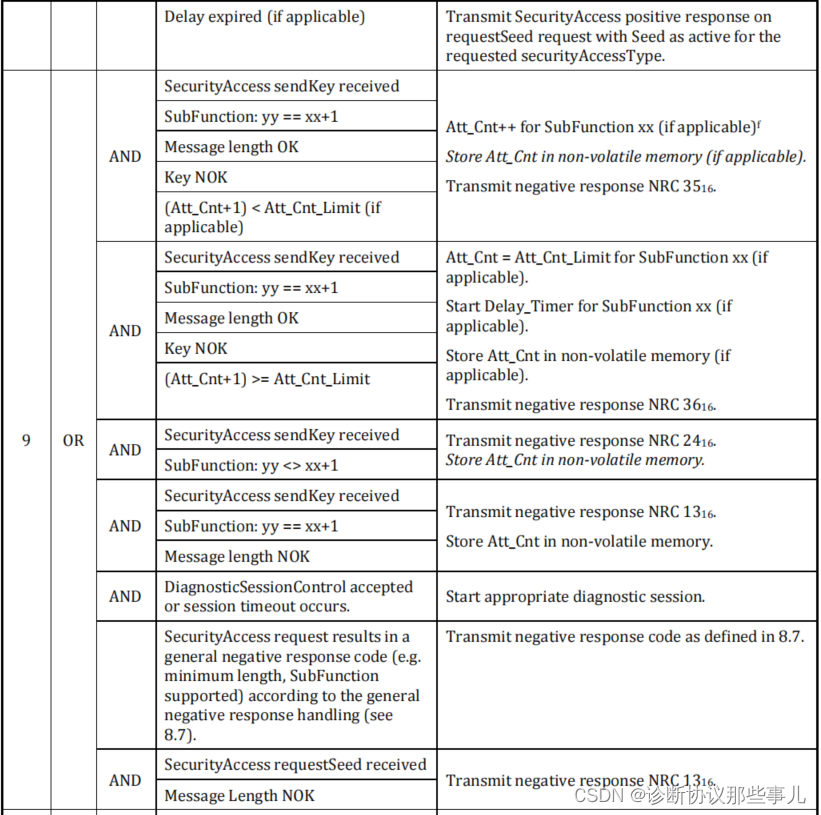

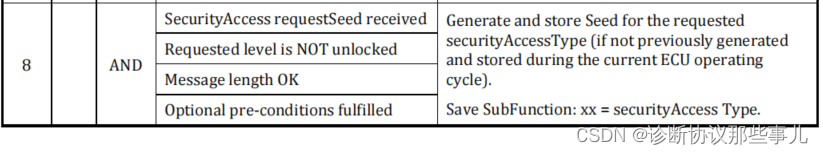

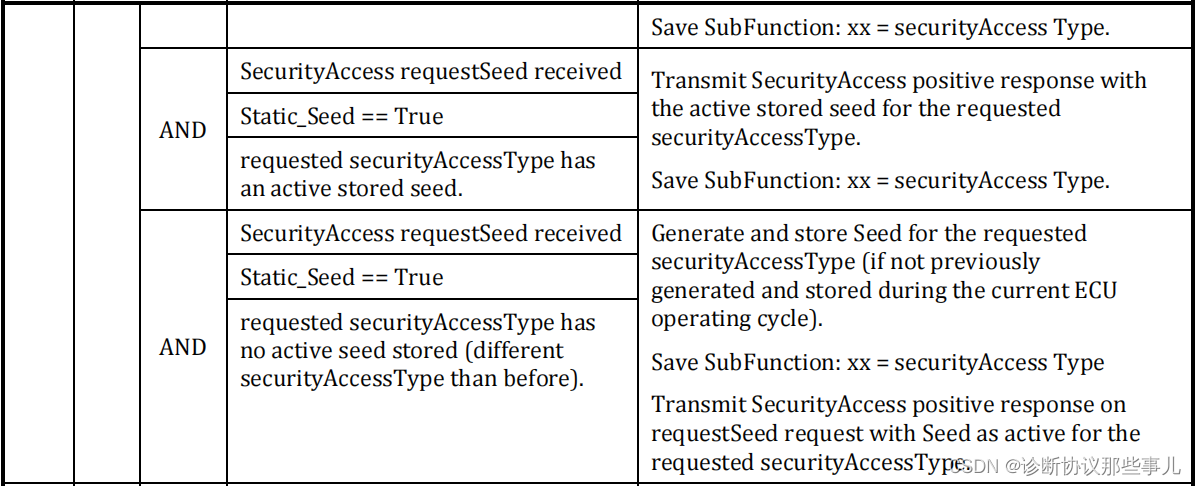

- State transitions-状态转换表
- 说明：
总结

NRC判定策略

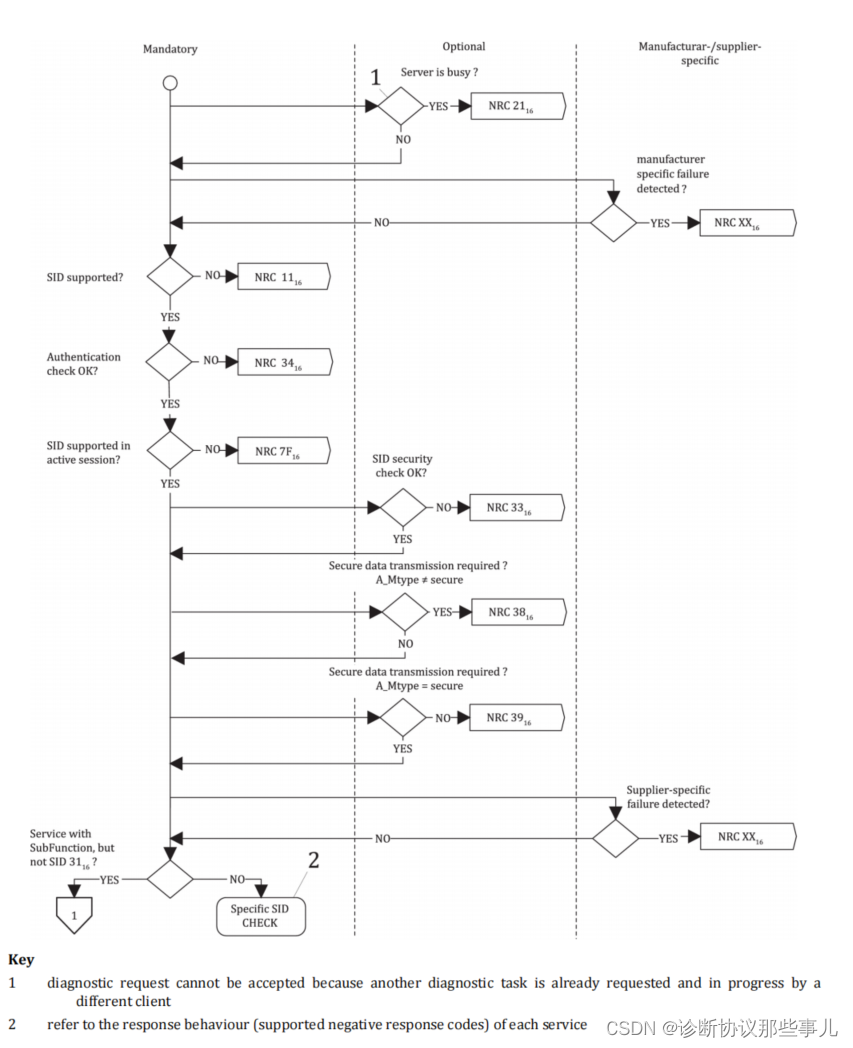

①服务通用规则NRC判断

general

②对于带有子功能的服务（除31服务）的NRC优先级

123

27服务测试用例

假设对应的Seed、Key都是4 Bytes

Step 1：Tester 发送10 03
           ECU 响应50 03
Step 2：Tester 发送27 01
           ECU 响应67 01 11 22 33 44
Step 3：Tester 发送27 02 22 33 44
          ECU 响应7F 27 13
Step 4: Tester 发送27 01
           ECU 响应67 01 12 34 56 78
Step 5：Tester 发送27 02 23 45 67 89
           ECU 响应67 02（表示解锁成功）

Step 6：Tester 发送 27 02 12 21 34
          ECU 响应7F 27 24

此时ECU为什么不回复长度不对（NRC 0x13）？而回复发送顺序不对（NRC 0x24）？

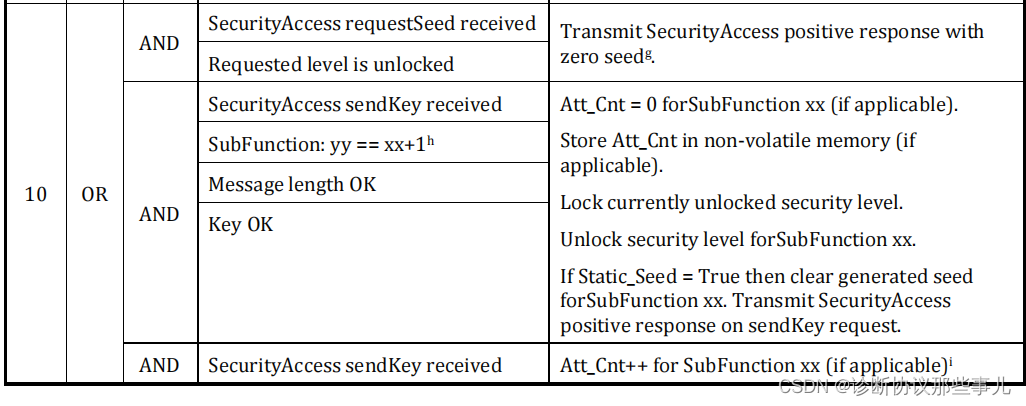

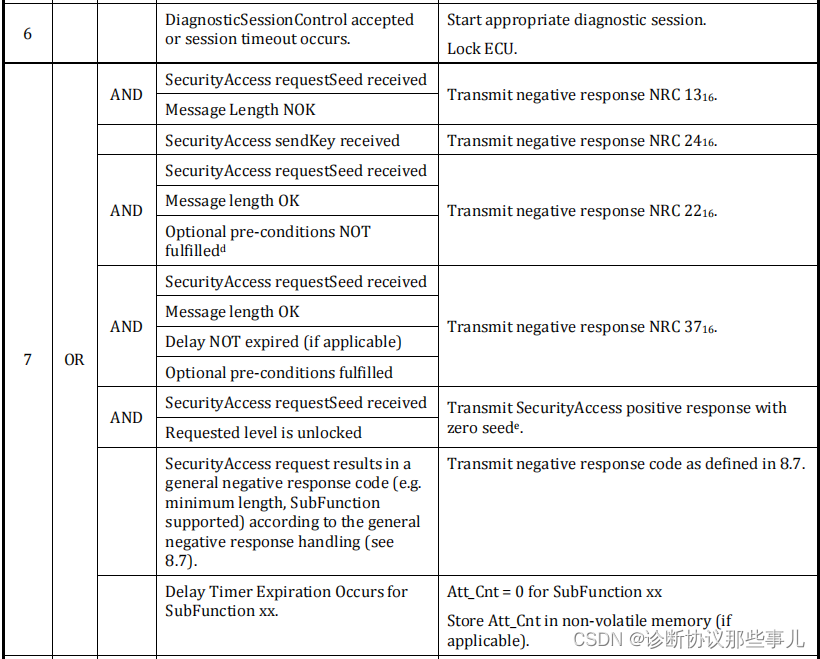

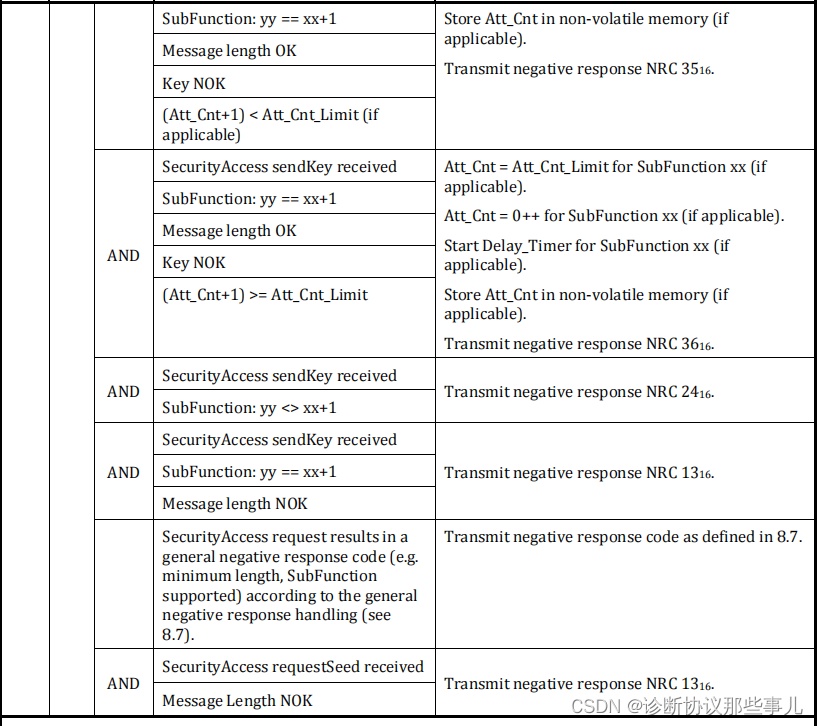

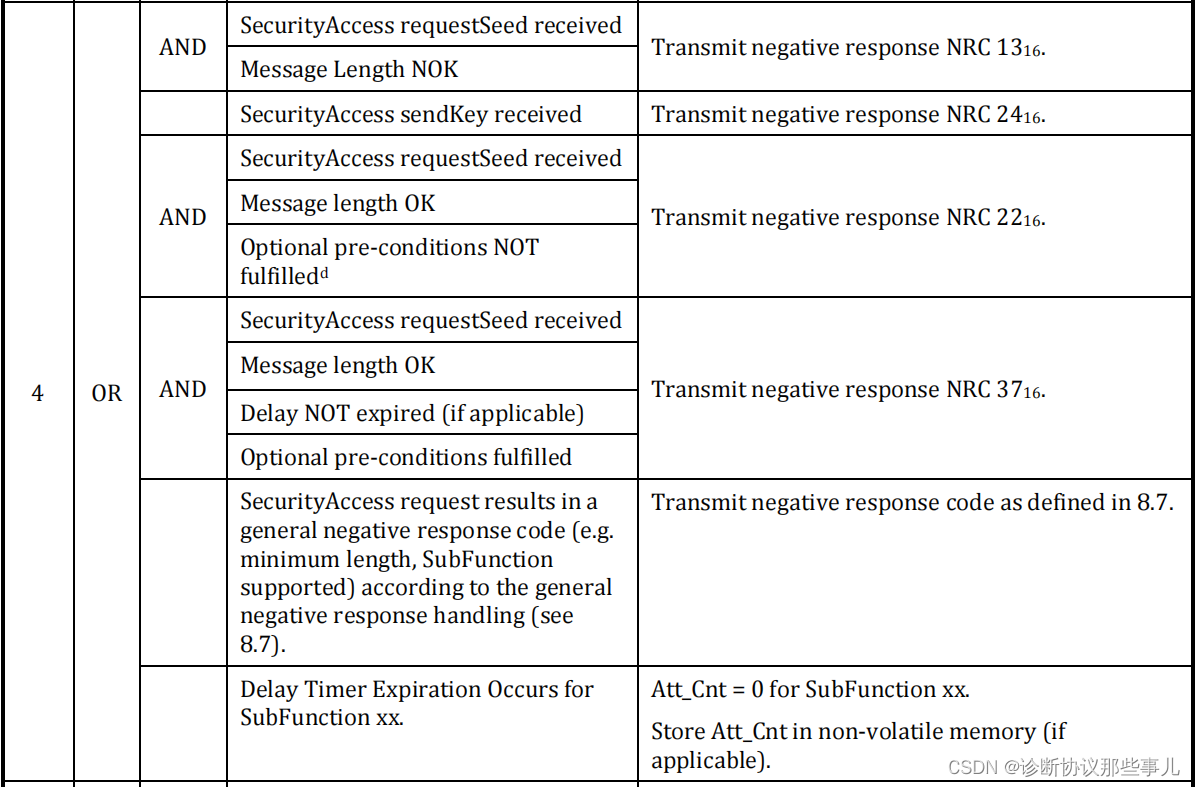

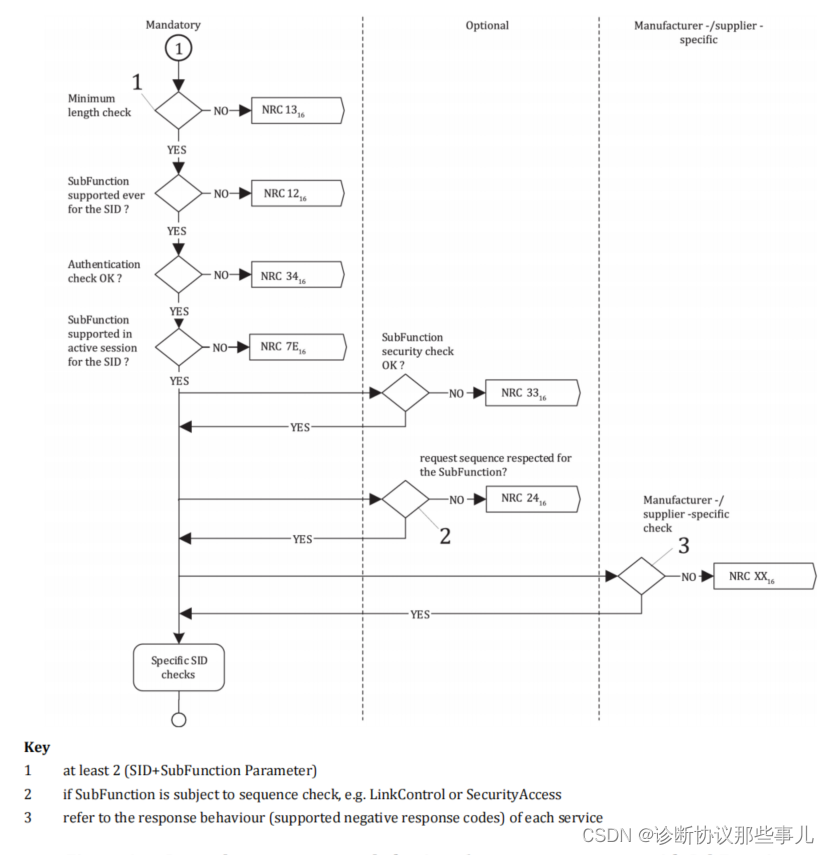

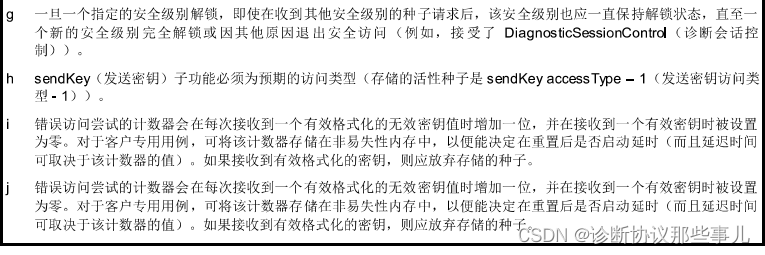

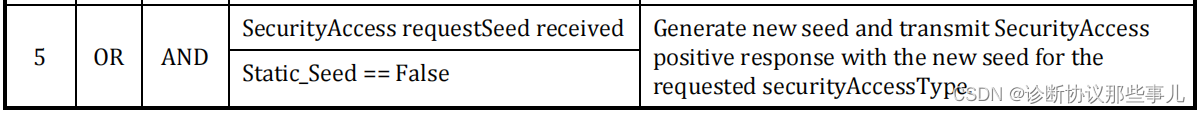

结合下图安全访问状态图线路7中查找具体的状态转换表，可得！

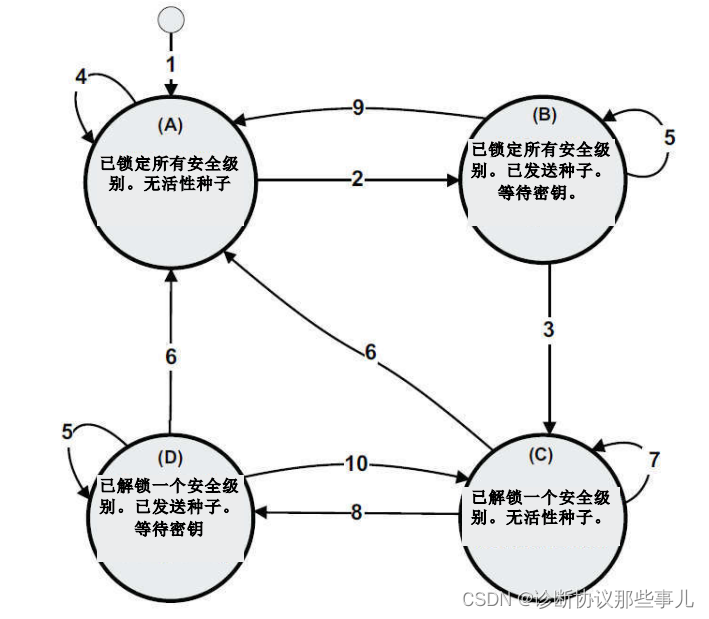

安全访问状态图

本文的目的是根据状态迁移图和状态转换条件、动作来描述ECU中的SecurityAccess服务处理。

状态转换参数概览

名称	说明
Delay_Timer延时计时器	如果支持，则此值表示安全访问尝试达到最大次数后的等待时间。（部分车厂会规定在每次开机、启动时会启动延时计时器），标准用例对于延时计时器有固定值，但特殊情况下也可能具有变量值【时间的长短取决于非易失性存储器中的错误访问尝试次数】
Att_Cnt	如果支持，此值表示启动延时计时器之前的错误安访问尝试的次数（每个安全级别都需要计时器）
Static_Seed静态种子	TRUE：表示根据表State transitions在某些条件下种子被存储并再次用于种子请求；FALSE：表示每次收到新的种子请求时使用一个随机种子
xx	表示服务器收到的最后一个requestSeed securityAccessType
yy	表示服务器接收到的当前sendKey securityAccessType

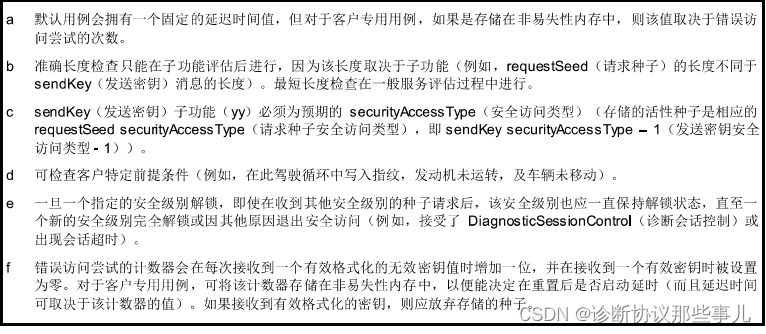

Delay_Timer延时计时器和Att_Cnt参数支持是可选项【由车辆制造商决定】,一般来说，对于较长的种子/密钥长度（如16个byte或更长）,对于这些参数的支持将不再重要。
