一、资源说明

单片机型号	测试条件	模块名称	代码功能
STC89C52RC	1.晶振11.0592M	8X8点阵模块（MAX7219）	8X8点阵模块(MAX7219）显示0-9
STM32F103C8T6	晶振8M 系统时钟72M	8X8点阵模块（MAX7219）

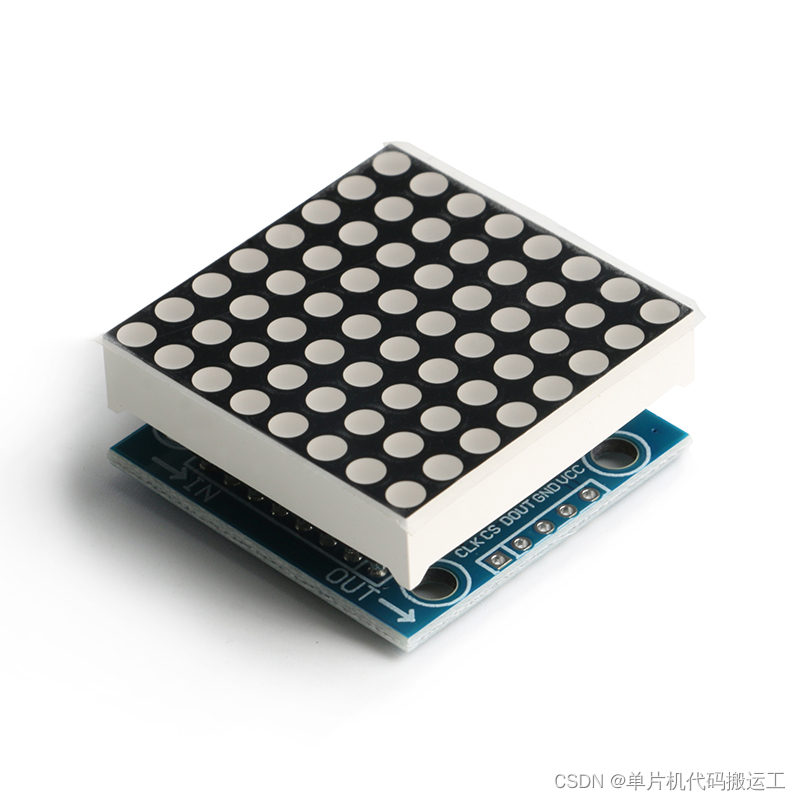

二、基本参数

        1、参数

        2、引脚说明

8X8点阵模块（MAX7219）	引脚说明
VCC	VCC电源引脚，接5V
GND	GND引脚接电源地，如果外接电源，一般必须共地
DIN	串行数据输入端口
CS	片选端。该端为低电平时串行数据被载入移位寄存 器。
CLK	时钟序列输入端

三、通信协议说明

        工作时序

        对应程序:

//写一个字节
void Write_Max7219_byte(uint8_t DATA)
{
		uint8_t i;
		Max7219_pinCS=0;
		for(i=8;i>=1;i--)
		{
				Max7219_pinCLK=0;
				Max7219_pinDIN=DATA&0x80;
				DATA=DATA<<1;
				Max7219_pinCLK=1;
		}
}

四、部分代码说明

        1、接线说明

                需要自定义引脚可在此处更改，STM32要自定义引脚的话也要注意引脚时钟使能的更改

                1.1、STC89C52RC+8X8点阵模块（MAX7219）

//定义Max7219端口
sbit Max7219_pinDIN = P2^0;
sbit Max7219_pinCS  = P2^1;
sbit Max7219_pinCLK = P2^2;

                1.2、STM32F103C8T6+8X8点阵模块（MAX7219）

//定义Max7219端口
#define DIN_GPIO_PORT    	GPIOA		              /* GPIO端口 */
#define DIN_GPIO_CLK 	    RCC_APB2Periph_GPIOA		/* GPIO端口时钟 */
#define DIN_GPIO_PIN			GPIO_Pin_1

#define CS_GPIO_PORT    	GPIOA			              /* GPIO端口 */
#define CS_GPIO_CLK 	    RCC_APB2Periph_GPIOA		/* GPIO端口时钟 */
#define CS_GPIO_PIN		    GPIO_Pin_2

#define CLK_GPIO_PORT    	GPIOA			              /* GPIO端口 */
#define CLK_GPIO_CLK 	    RCC_APB2Periph_GPIOA		/* GPIO端口时钟 */
#define CLK_GPIO_PIN		  GPIO_Pin_3

        2、亮度调节

//范围0x00-0x0f 当前0x01

Write_Max7219(0x0a,0x01);       //亮度

五、基础知识学习与相关资料下载

1. STC89C52RC程序下载 直戳跳转
2. STM32F103C8T6程序下载
   1. 串口下载                直戳跳转
   2. ST-LINK下载             直戳跳转
   3. J-LINK下载              直戳跳转
   4. DAP-LINK下载            直戳跳转

     3.字符软件提取

             PCtoLCD2013软件图形与文字提取          直戳跳转

六、字符提取格式

字符格式：共阴——逐行式——顺向——C51——行前后缀括号去掉（具体格式设置以此为准）



 七、视频效果展示与程序资料获取

        视频连接    直戳跳转

        资料获取   直戳跳转

八、项目所有材料清单

STC89C52RC驱动方案	图片	STM32F103C8T6驱动方案	图片	备注 K_A05_001
STC89C52RC系统板X1		STM32F103C8T6系统板X1		1、STM32系统板两根Micro USB线一根用于J-LINK下载器，另一根用于给系统板供电 2、杜邦线建议不用太长的
8X8点阵模块（MAX7219）x1		8X8点阵模块（MAX7219）x1
Micro USB线X1		Micro USB线X2
母母杜邦线X20根		母母杜邦线X20根
		J-LINK下载器

九、注意事项

1. VCC GND请勿接反，接反易烧
2. 显示异常时，排除接线接触不良
3. 同程序换其他同类模块后需要按单片机复位才会正常显示

十、接线表格

单片机型号	模块	对应引脚（上:模块引脚 下：单片机引脚）
STM32F103C8T6	8X8点阵模块（MAX7219）	VCC	GND	CLK	CS	DIO
		5V	GND	PA3	PA2	PA1
STC89C52RC	8X8点阵模块（MAX7219）	VCC	GND	CLK	CS	DIO
		5V	GND	P2.2	P2.1	P2.0
