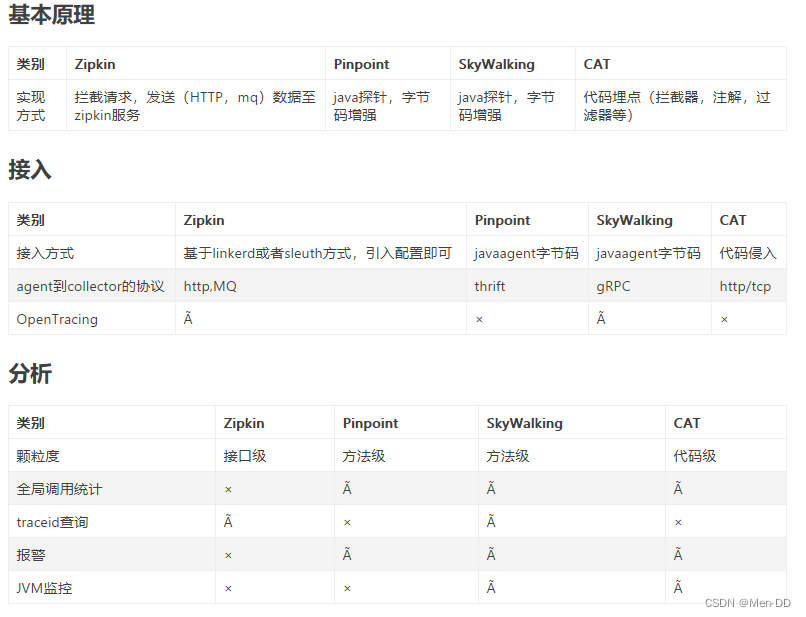

链路追踪组件选型

• Zipkin是Twitter开源的调用链分析工具，目前基于springcloud sleuth得到了广泛的使用，特点是轻量，使用部署简单。
• Pinpoint是韩国人开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多种插件，UI功能强大，接入端无代码侵入。
• SkyWalking是本土开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多种插件，UI功能较强，接入端无代码侵入。目前已加入Apache孵化器。
• CAT是大众点评开源的基于编码和配置的调用链分析，应用监控分析，日志采集，监控报警等一系列的监控平台工具。

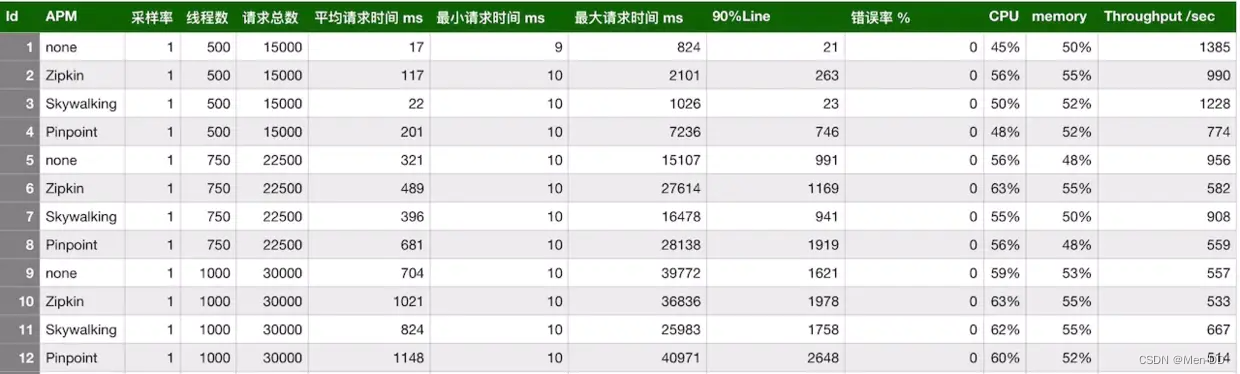

探针性能对比:

在三种链路监控组件中，skywalking的探针对吞吐量的影响最小，zipkin的吞吐量居中。pinpoint的探针对吞吐量的影响较为明显

skywalking是什么

skywalking是一个国产开源框架，2015年由吴晟开源 ， 2017年加入Apache孵化器。skywalking是分布式系统的应用程序性能监视工具，专为微服务、云原生架构和基于容器（Docker、K8s、Mesos）架构而设计。SkyWalking 是观察性分析平台和应用性能管理系统，提供分布式追踪、服务网格遥测分析、度量聚合和可视化一体化解决方案。

• 官网：http://skywalking.apache.org/

• 下载：http://skywalking.apache.org/downloads/

• Github：https://github.com/apache/skywalking

• 文档：https://skywalking.apache.org/docs/main/v9.1.0/readme/

• 中文文档： https://skyapm.github.io/document-cn-translation-of-skywalking/

• 版本： v9.2.0

• 采集数据——》传输数据——》存储数据——》分析数据——》监控报警

Skywalking主要功能特性

1. 多种监控手段，可以通过语言探针和service mesh获得监控的数据；
2. 支持多种语言自动探针，包括 Java，.NET Core 和 Node.JS；
3. 轻量高效，无需大数据平台和大量的服务器资源；
4. 模块化，UI、存储、集群管理都有多种机制可选；
5. 支持告警；
6. 优秀的可视化解决方案；

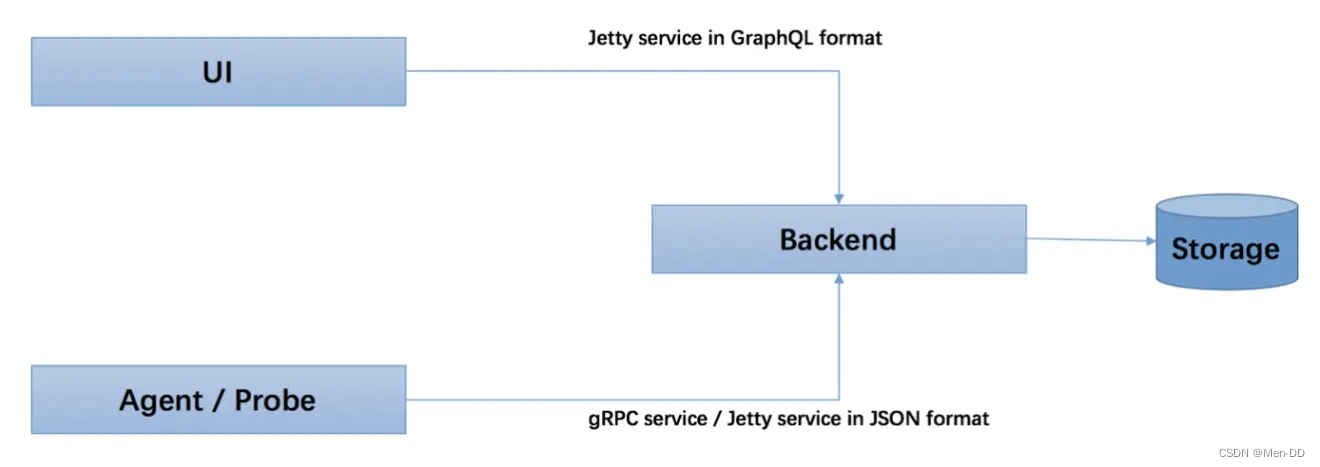

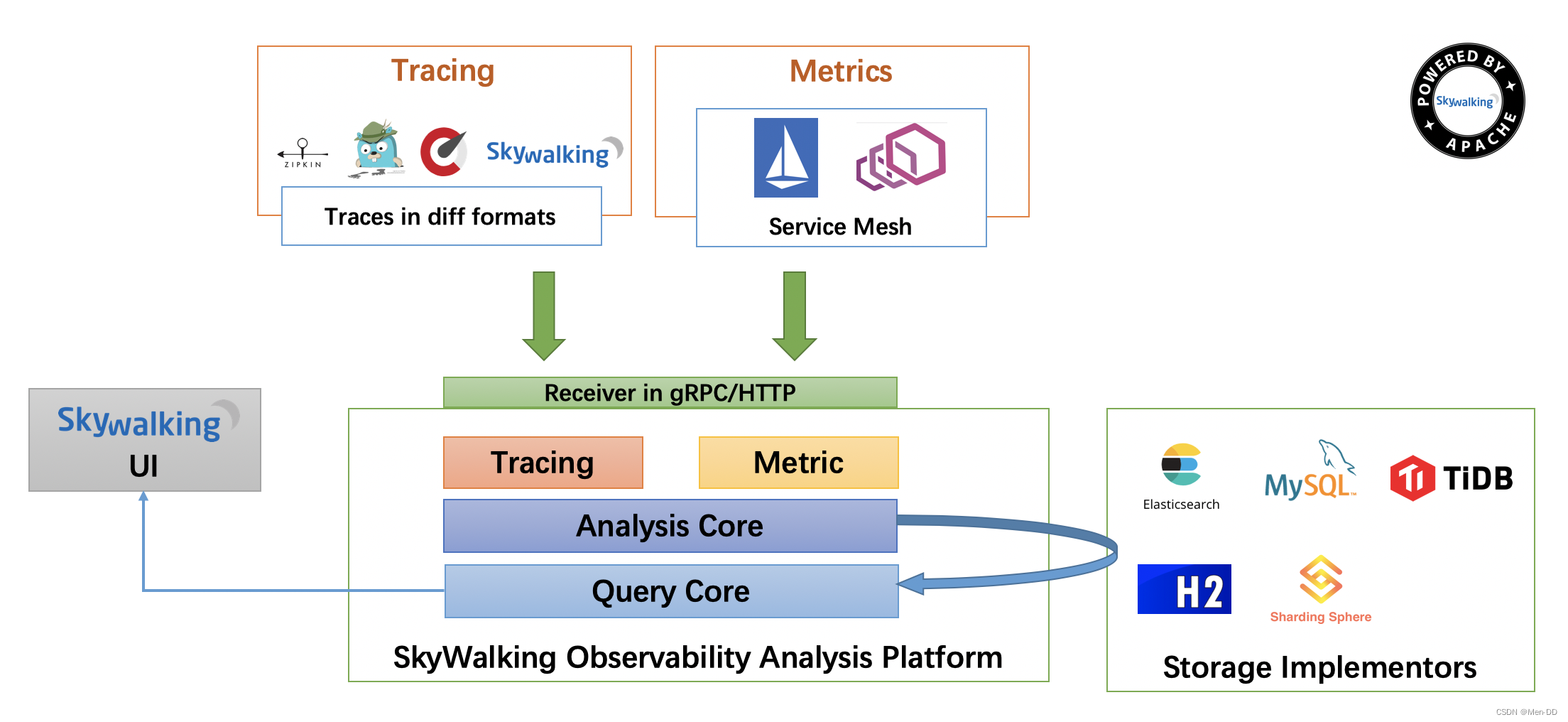

Skywalking整体架构

整个架构分成四部分：

• 上部分Agent ：负责从应用中，收集链路信息，发送给 SkyWalking OAP 服务器；
• 下部分 SkyWalking OAP ：负责接收Agent发送的Tracing数据信息，然后进行分析(Analysis Core)，存储到外部存储器(Storage)，最终提供查询(Query)功能；
• 右部分Storage：Tracing数据存储，目前支持ES、MySQL、Sharding Sphere、TiDB、H2多种存储器，目前采用较多的是ES，主要考虑是SkyWalking开发团队自己的生产环境采用ES为主；
• 左部分SkyWalking UI：负责提供控制台，查看链路等等；

SkyWalking支持三种探针：

• Agent – 基于ByteBuddy字节码增强技术实现，通过jvm的agent参数加载，并在程序启动时拦截指定的方法来收集数据。
• SDK – 程序中显式调用SkyWalking提供的SDK来收集数据，对应用有侵入。
• Service Mesh – 通过Service mesh的网络代理来收集数据。

后端（Backend）

接受探针发送过来的数据，进行度量分析，调用链分析和存储。后端主要分为两部分：

• OAP（Observability Analysis Platform）- 进行度量分析和调用链分析的后端平台，并支持将数据存储到各种数据库中，如：ElasticSearch，MySQL，InfluxDB等。
• OAL（Observability Analysis Language）- 用来进行度量分析的DSL，类似于SQL，用于查询度量分析结果和警报。

界面(UI)

• RocketBot UI – SkyWalking 7.0.0 的默认web UI
• CLI – 命令行界面

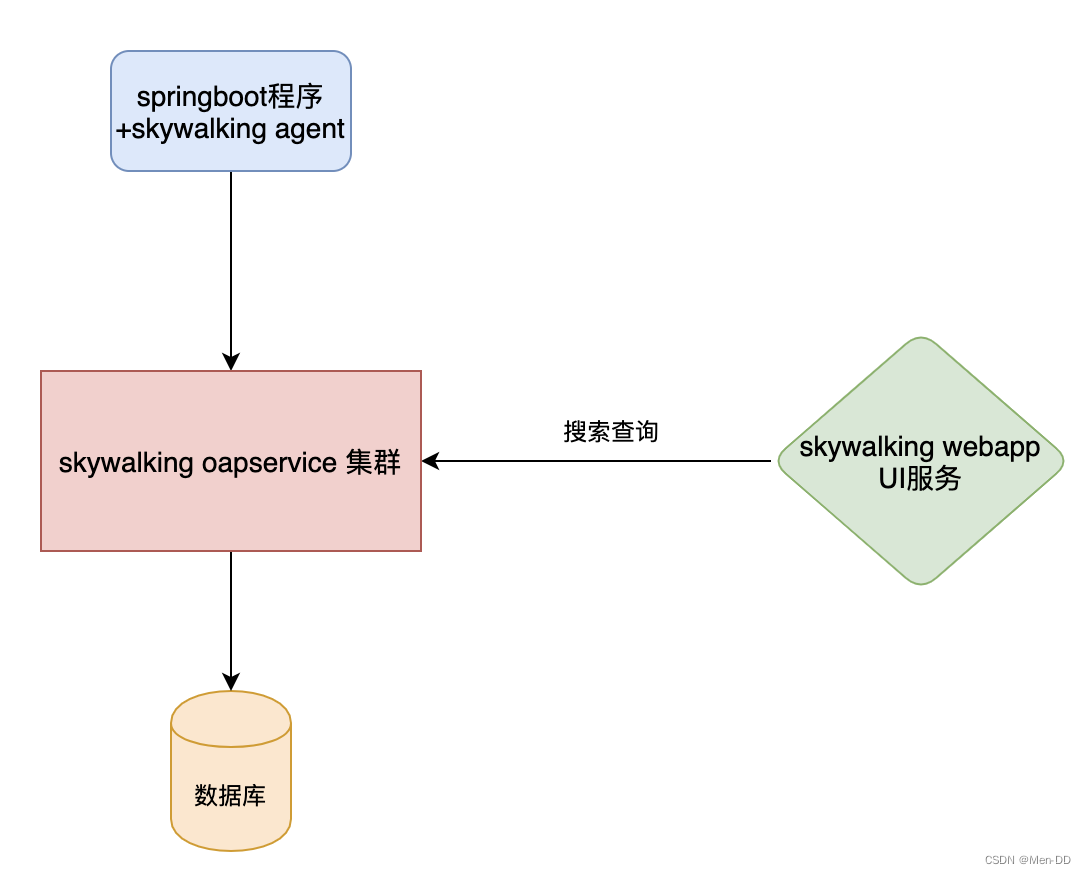

SkyWalking 环境搭建部署

• skywalking agent和业务系统绑定在一起，负责收集各种监控数据
• Skywalking oapservice是负责处理监控数据的，比如接受skywalking agent的监控数据，并存储在数据库中;接受skywalking webapp的前端请求，从数据库查询数据，并返回数据给前端。- Skywalking oapservice通常以集群的形式存在。
• skywalking webapp，前端界面，用于展示数据。
• 用于存储监控数据的数据库，比如mysql、elasticsearch等。

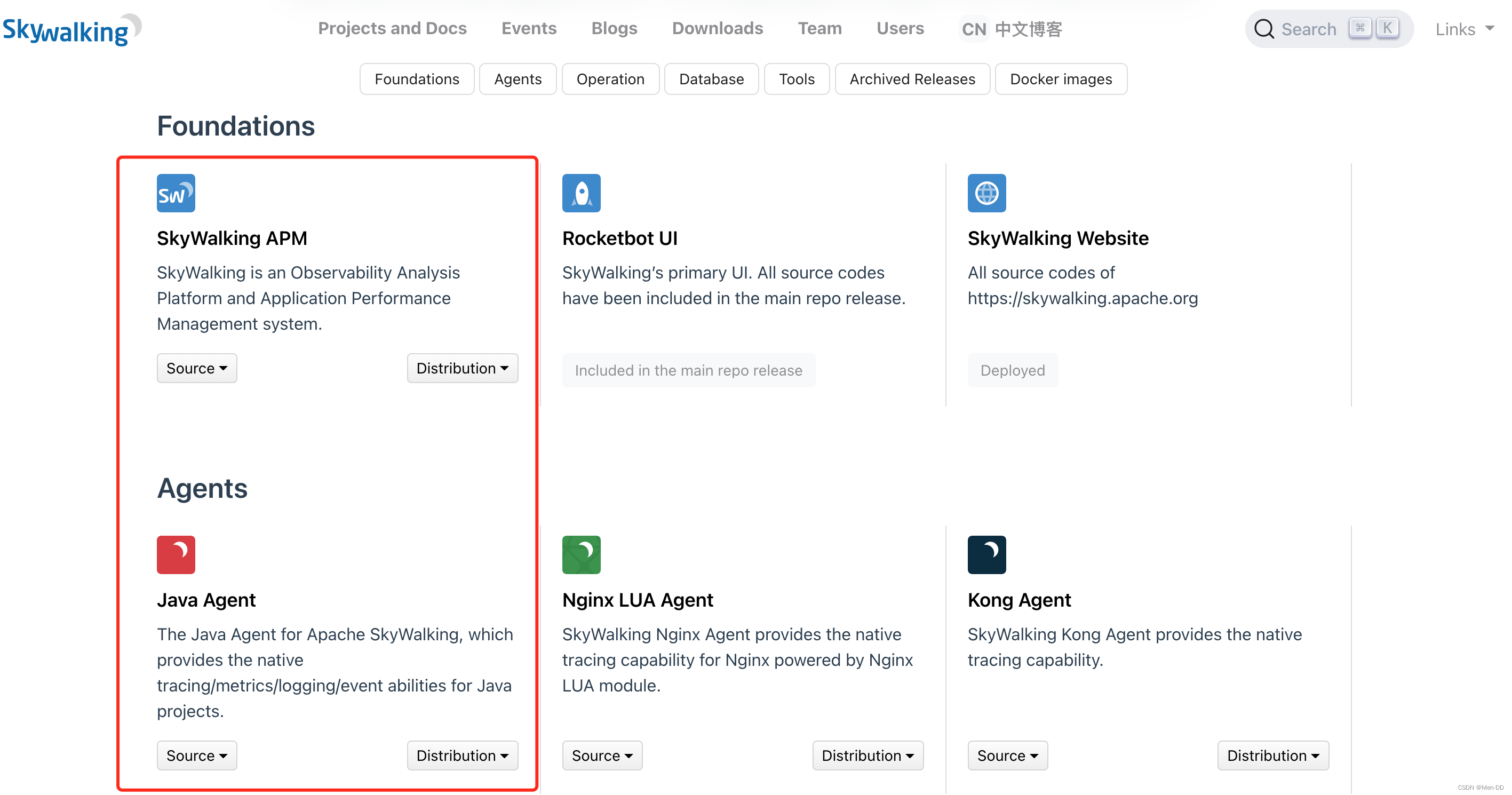

SkyWalking APM
Java Agent

搭建SkyWalking OAP 服务

1）先使用默认的H2数据库存储,不用修改配置
config/application.yml

2）启动脚本bin/startup.sh

➜  apache-skywalking-apm-bin ./bin/startup.sh
SkyWalking OAP started successfully!
SkyWalking Web Application started successfully!

日志信息存储在logs目录

启动成功后会启动 skywalking-oap-server 和 skywalking-web-ui

skywalking-oap-server服务启动后会暴露端口，修改端口可以修改config/applicaiton.yml

• 11800 收集监控数据端口
• 12800 接受前端请求端口

skywalking-web-ui服务会占用 8080 端口， 修改端口可以修改webapp/webapp.yml

• server.port：SkyWalking UI服务端口，默认是8080；
• spring.cloud.discovery.client.simple.instances.oap-service：SkyWalking OAP服务地址数组，SkyWalking UI界面的数据是通过请求SkyWalking OAP服务来获得；

SkyWalking中三个概念

• 服务(Service) ：表示对请求提供相同行为的一系列或一组工作负载，在使用Agent时，可以定义服务的名字；
• 服务实例(Service Instance) ：上述的一组工作负载中的每一个工作负载称为一个实例， 一个服务实例实际就是操作系统上的一个真实进程；
• 端点(Endpoint) ：对于特定服务所接收的请求路径, 如HTTP的URI路径和gRPC服务的类名 + 方法签名；


SkyWalking快速开始

1. 通过jar包方式接入
   startup.sh

#!/bin/sh
# SkyWalking Agent配置
export SW_AGENT_NAME=springboot-skywalking-demo #Agent名字,一般使用`spring.application.name`
export SW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800 #配置 Collector 地址。
export SW_AGENT_SPAN_LIMIT=2000 #配置链路的最大Span数量，默认为 300。
export JAVA_AGENT=-javaagent:/root/skywalking-agent/skywalking-agent.jar
java $JAVA_AGENT -jar springboot-skywalking-demo-0.0.1-SNAPSHOT.jar #jar启动

java -javaagent:/root/skywalking-agent/skywalking-agent.jar
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800
-DSW_AGENT_NAME=springboot-skywalking-demo -jar springboot-skywalking-demo-0.0.1-SNAPSHOT.jar

-javaagent:/root/skywalking-agent/skywalking-agent.jar
-Dskywalking.agent.service_name=springboot-skywalking-demo
-Dskywalking.collector.backend_service=127.0.0.1:11800

使用skywalking.+配置文件中的配置名作为系统配置项来进行覆盖。 javaagent参数配置方式优先级更高

2. IDEA中使用Skywalking
   在运行的程序配置jvm参数

-javaagent:/root/skywalking-agent/skywalking-agent.jar
-DSW_AGENT_NAME=springboot-skywalking-demo
-DSW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800

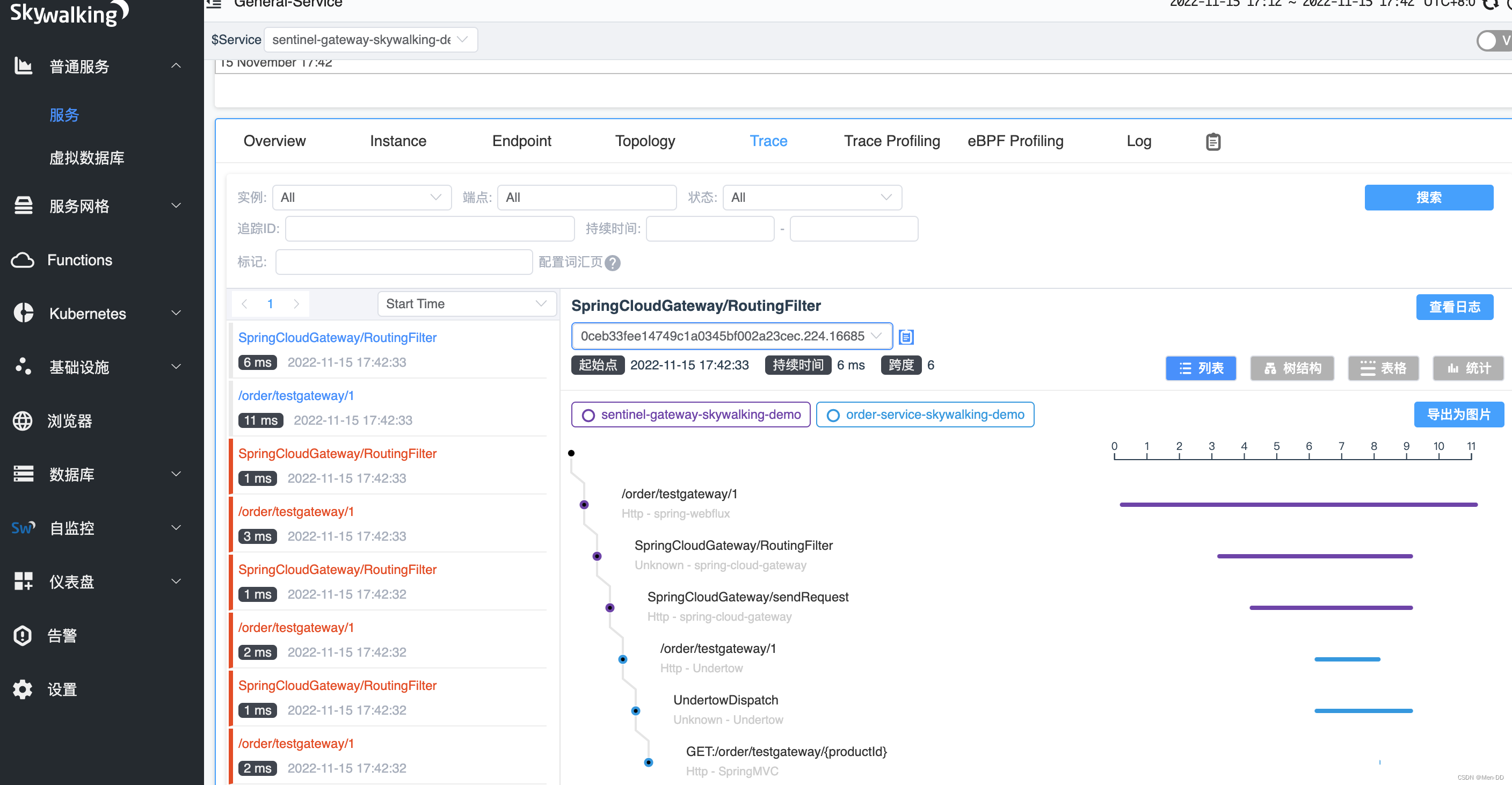

Skywalking跨多个微服务追踪 gateway(bug)

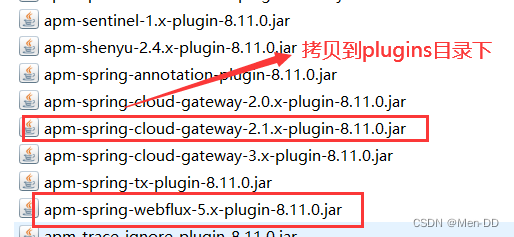

解决方案：拷贝agent/optional-plugins目录下的gateway插件和webflux插件到agent/plugins目录

Skywalking集成日志框架

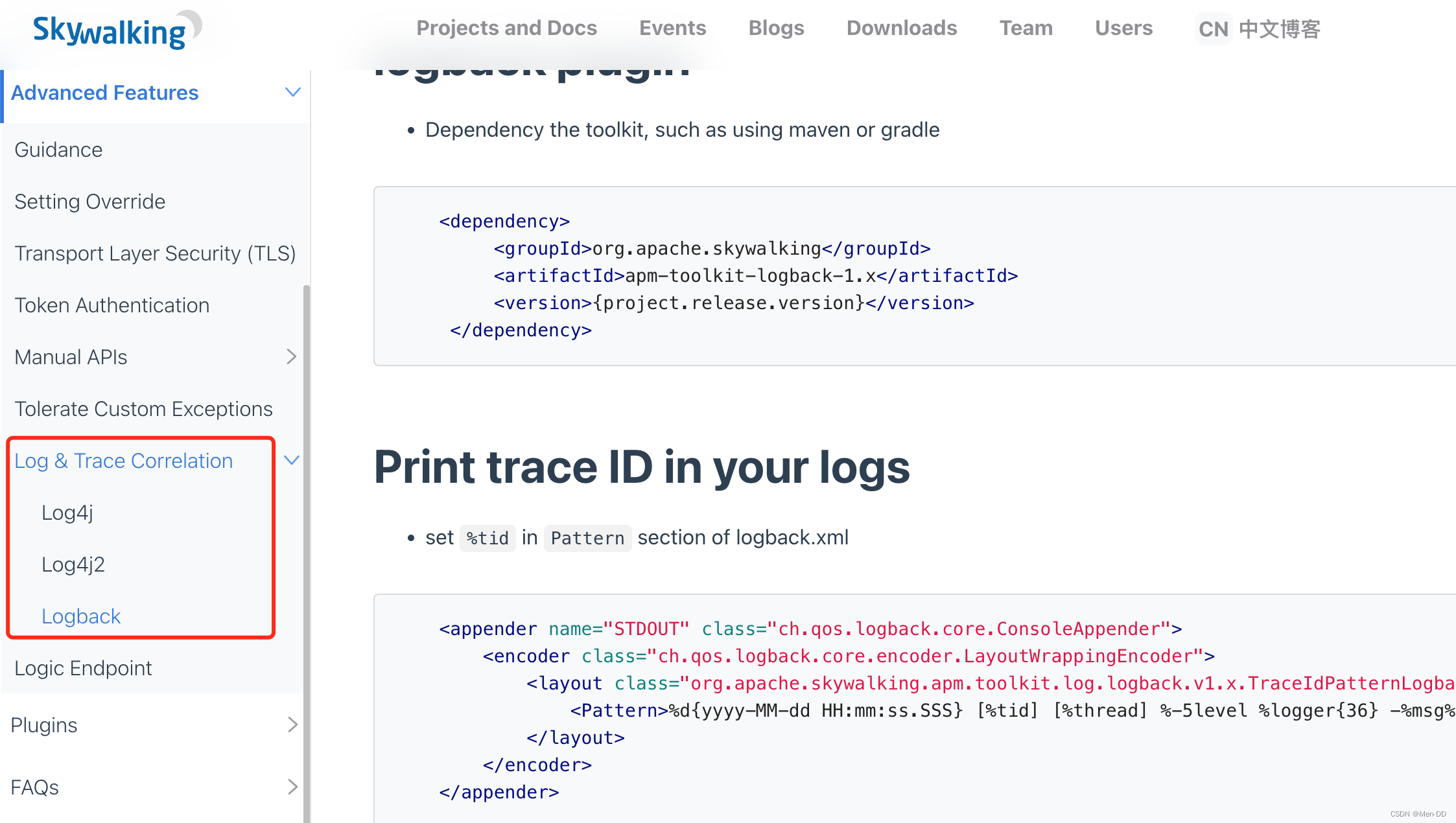

https://skywalking.apache.org/docs/skywalking-java/latest/en/setup/service-agent/java-agent/application-toolkit-logback-1.x/

引入依赖

<!-- apm-toolkit-logback-1.x -->
<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-logback-1.x</artifactId>
    <version>8.11.0</version>
</dependency>

微服务添加logback-spring.xml文件，并配置 %tid 占位符

<?xml version="1.0" encoding="UTF-8"?>
<configuration>

    <appender name="console" class="ch.qos.logback.core.ConsoleAppender">
        <!-- 日志的格式化 -->
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%tid] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </layout>
        </encoder>
    </appender>

    <!-- https://skywalking.apache.org/docs/skywalking-java/latest/en/setup/service-agent/java-agent/application-toolkit-logback-1.x/  -->
    <!-- 通过grpc上报日志到skywalking oap-->
    <appender name="grpc-log" class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.log.GRPCLogClientAppender">
        <encoder class="ch.qos.logback.core.encoder.LayoutWrappingEncoder">
            <layout class="org.apache.skywalking.apm.toolkit.log.logback.v1.x.TraceIdPatternLogbackLayout">
                <Pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%tid] [%thread] %-5level %logger{36} -%msg%n</Pattern>
            </layout>
        </encoder>
    </appender>

    <!-- 设置 Appender -->
    <root level="INFO">
        <appender-ref ref="console"/>
        <appender-ref ref="grpc-log"/>
    </root>

</configuration>

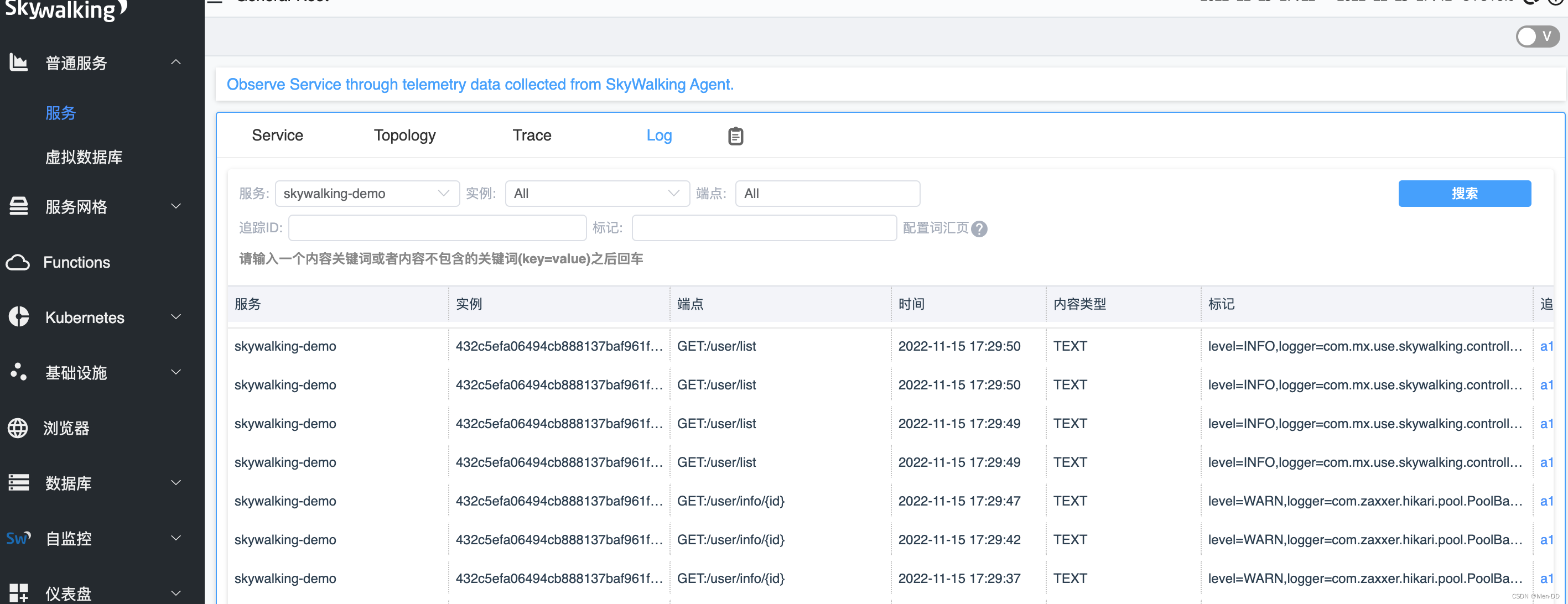

Skywalking通过grpc上报日志 （需要v8.4.0以上）
gRPC报告程序可以将收集到的日志转发到SkyWalking OAP服务器上

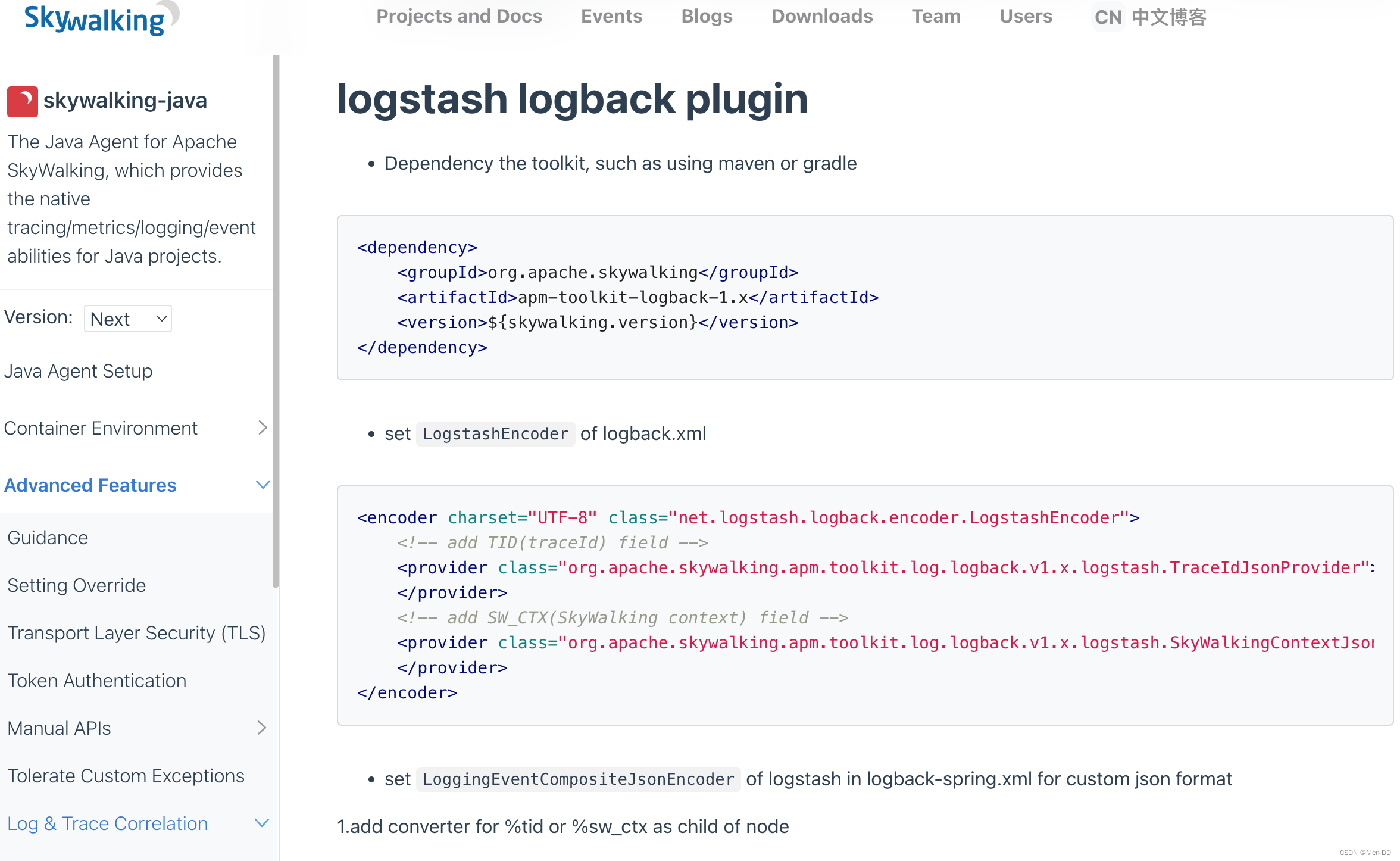

兼容ELK 配置 Logstash

Skywalking告警通知

skywalking告警的核心由一组规则驱动，这些规则定义在config/alarm-settings.yml文件中，告警规则的定义分为三部分:

• 告警规则：它们定义了应该如何触发度量警报，应该考虑什么条件；
• 网络钩子(Webhook}：当警告触发时，哪些服务终端需要被通知；
• gRPC钩子：远程gRPC方法的主机和端口，告警触发后调用；

为了方便，skywalking发行版中提供了默认的alarm-setting.yml文件，包括一些规则，每个规则有英文注释，可以根据注释得知每个规则的作用：

• 在最近10分钟的3分钟内服务平均响应时间超过1000ms
• 最近10分钟内，服务成功率在2分钟内低于80%
• 服务实例的响应时间在过去10分钟的2分钟内超过1000ms
• 数据库访问{name}的响应时间在过去10分钟的2分钟内超过1000ms

只要我们的服务请求符合alarm-setting.yml文件中的某一条规则就会触发告警。

比如service_resp_time_rule规则：

该规则表示服务{name}的响应时间在最近10分钟的3分钟内超过1000ms

• metrics-name：度量名称，也是OAL脚本中的度量名。默认配置中可以用于告警的度量有：服务，实例，端点，服务关系，实例关系，端点关系。它只支持long,double和int类型。
• op：操作符。
• threshold：阈值。
• period：多久告警规则需要被检查一下。这是一个时间窗口，与后端部署环境时间相匹配。
• count：在一个周期窗口中，如果按op计算超过阈值的次数达到count，则发送告警
• silence-period：在时间N中触发报警后，在N -> N + silence-period这段时间内不告警。
• message：该规则触发时，发送的通知消息。

demo

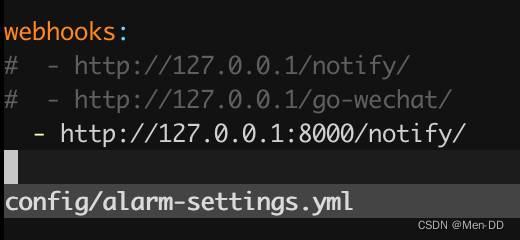

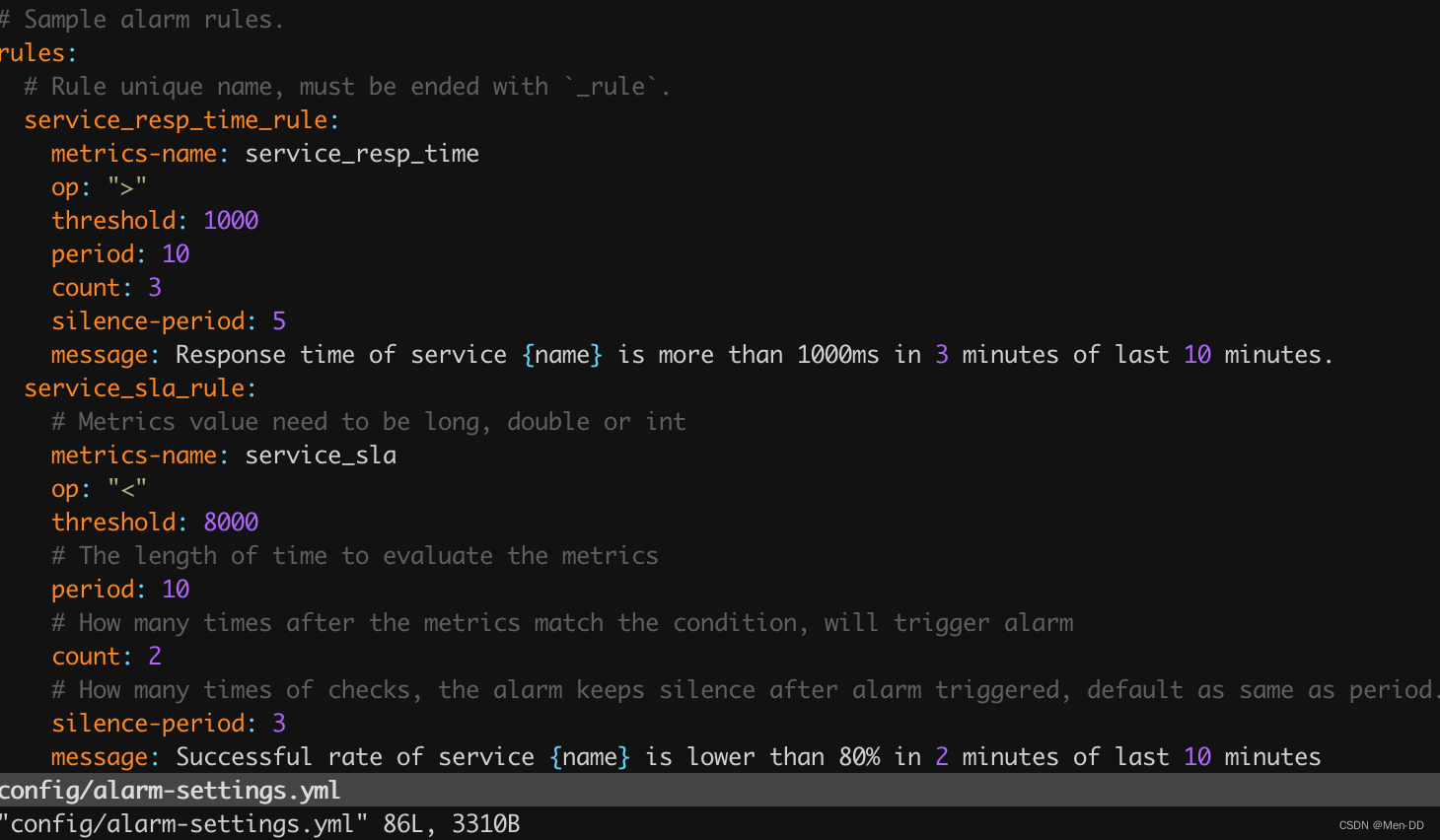

1. config/alarm-settings.yml

2. notify

 @RequestMapping("/notify")
 public String notify(@RequestBody Object obj) {
     //TODO 告警信息，给技术负责人发短信，钉钉消息，邮件，微信通知等
     System.err.println(obj.toString());
     return "notify successfully";
 }

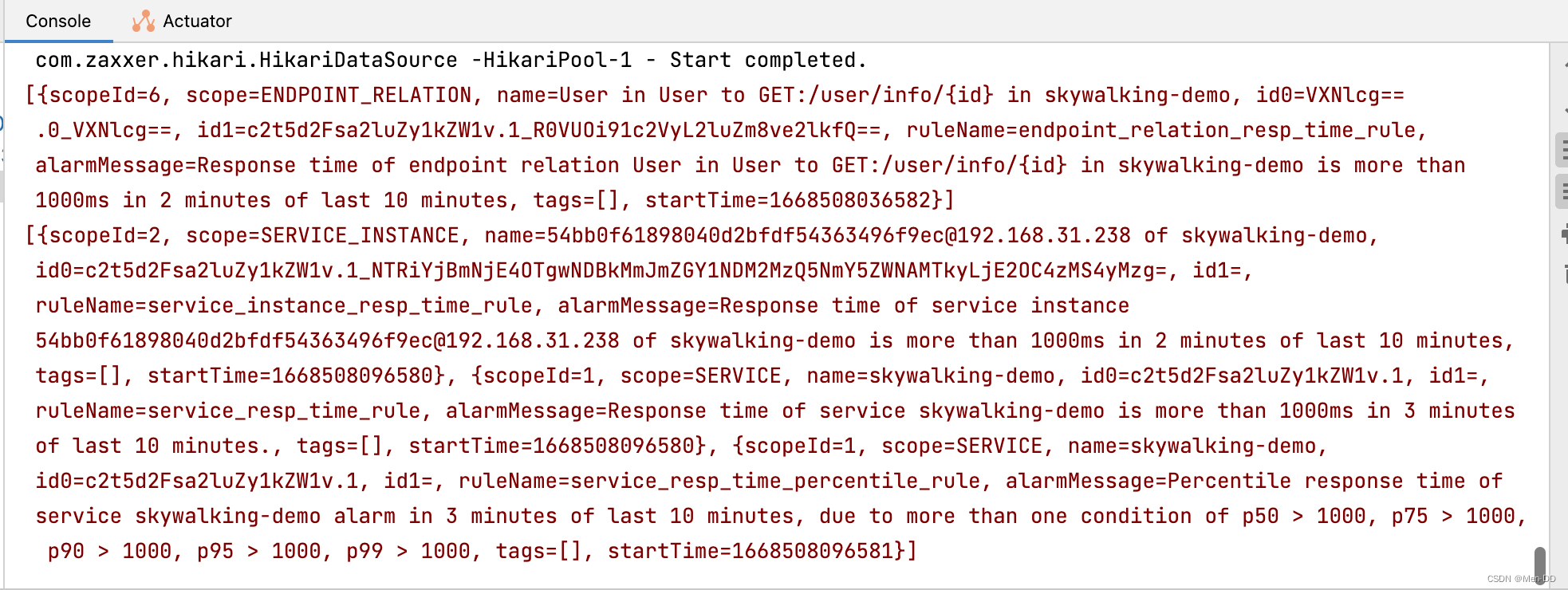

3. log

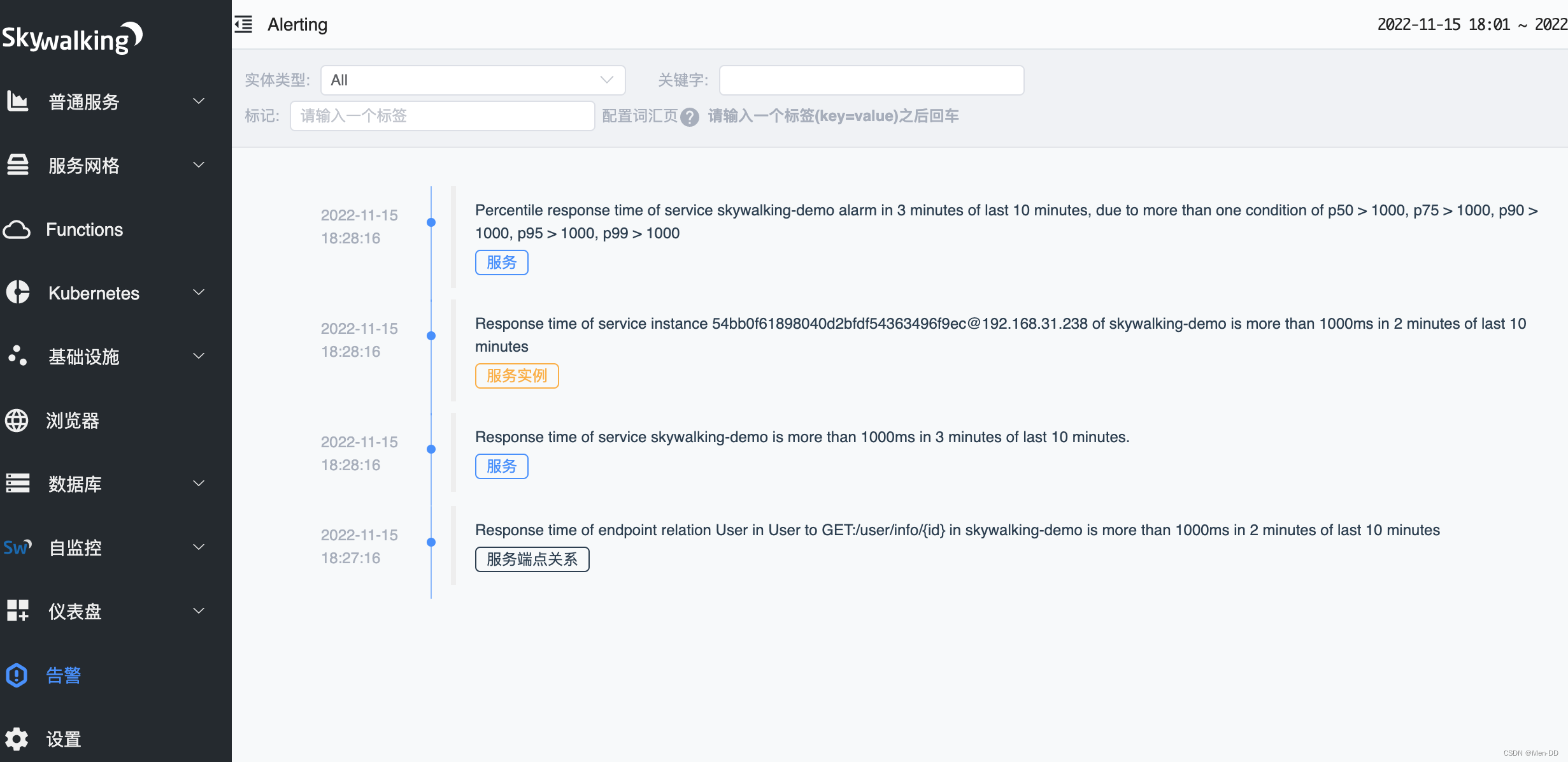

4. 控制台

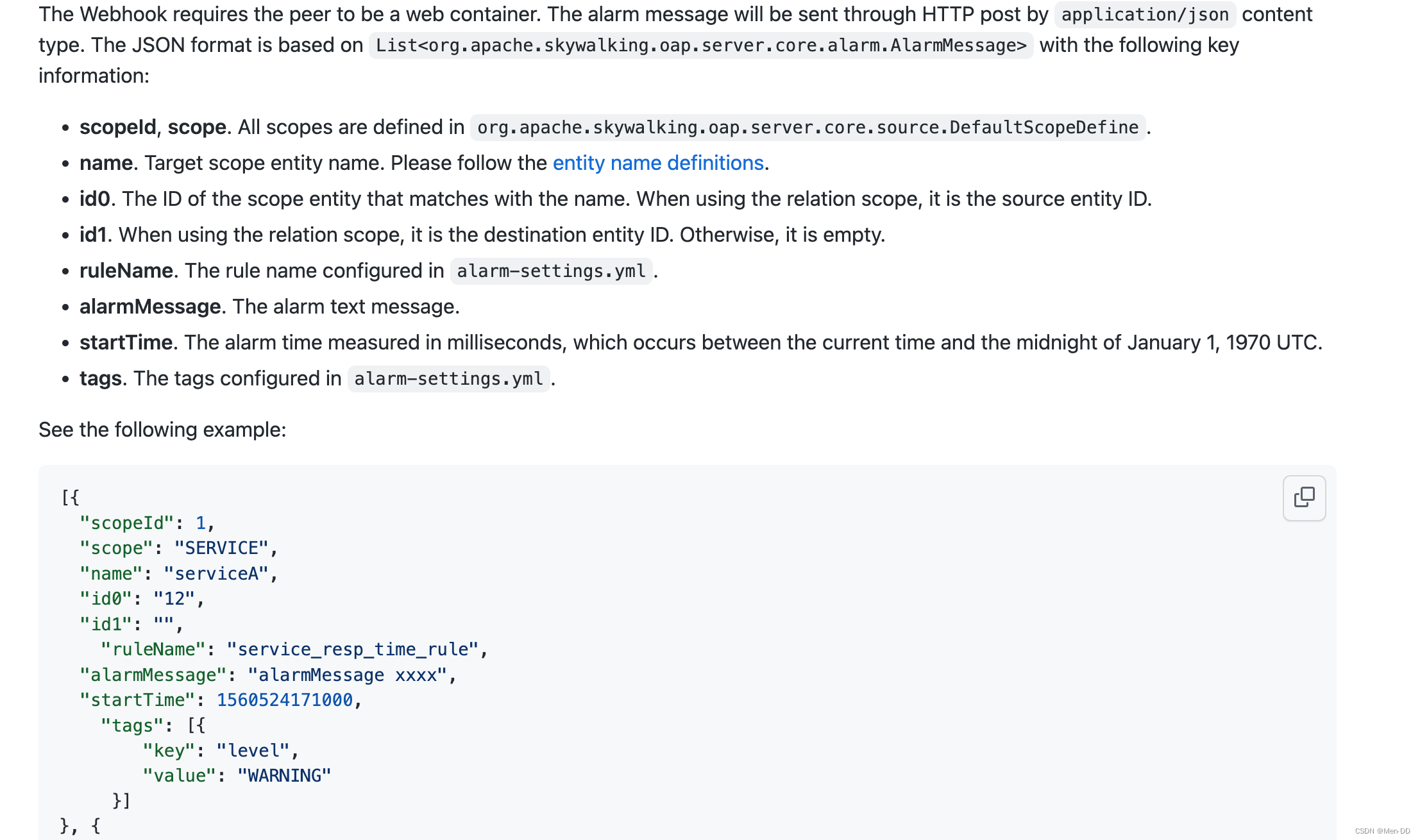

   参考：https://github.com/apache/skywalking/blob/master/docs/en/setup/backend/backend-alarm.md

Skywalking持久化追踪数据

基于mysql持久化

1. 修改config目录下的application.yml，使用mysql作为持久化存储的仓库
2. 修改mysql连接配置

storage:
  #选择使用mysql   默认使用h2，不会持久化，重启skyWalking之前的数据会丢失
  selector: ${SW_STORAGE:mysql}
  #使用mysql作为持久化存储的仓库
  mysql:
    properties:
      #数据库连接地址  创建swtest数据库
      jdbcUrl: ${SW_JDBC_URL:"jdbc:mysql://1ocalhost:3306/swtest"}
      #用户名
      dataSource.user: ${SW_DATA_SOURCE_USER:root}
      #密码
      dataSource.password: ${SW_DATA_SOURCE_PASSWORD:root}

3. 添加mysql驱动包

➜  apache-skywalking-apm-bin ls oap-libs/mysql-connector-java-8.0.19.jar
oap-libs/mysql-connector-java-8.0.19.jar

注意：需要添加mysql数据驱动包，因为在lib目录下是没有mysql数据驱动包的，所以修改完配置启动是会报错，启动失败的。

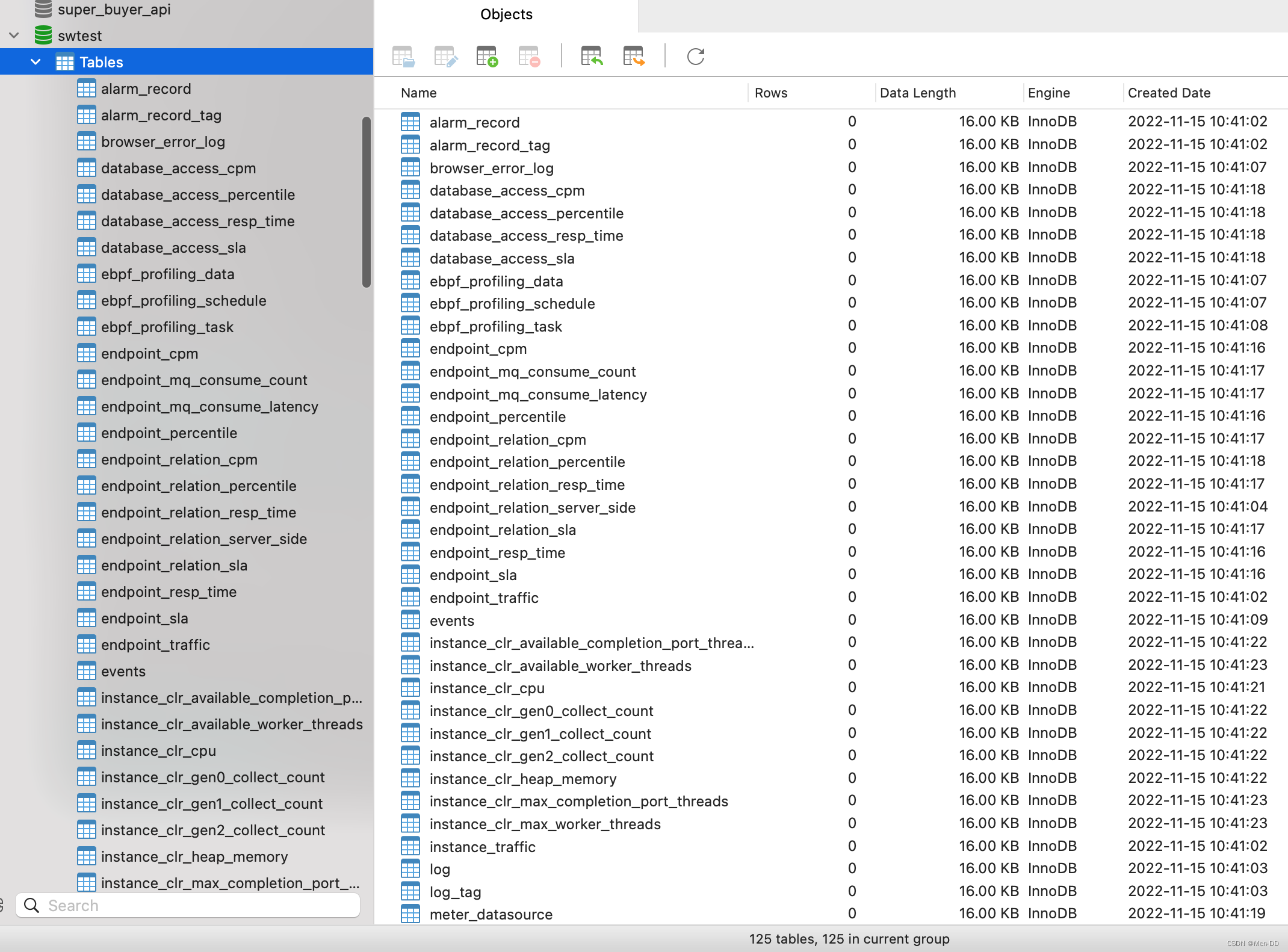

4. 启动Skywalking 查看swtest库生成的表

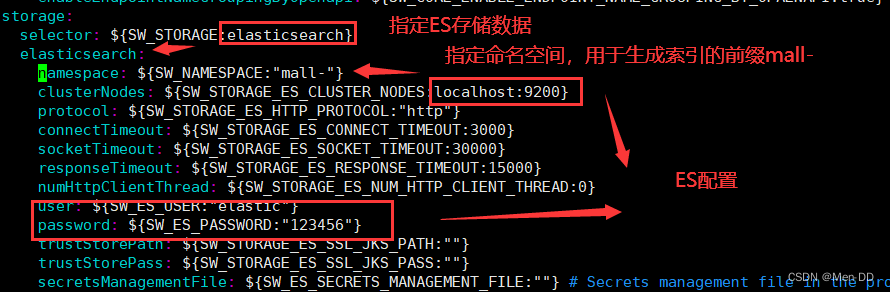

同样 Elasticsearch （注意添加索引前缀 namespace）

自定义SkyWalking链路追踪

<!-- SkyWalking 工具类 -->
<dependency>
    <groupId>org.apache.skywalking</groupId>
    <artifactId>apm-toolkit-trace</artifactId>
    <version>8.11.0</version>
</dependency>

1. 在业务方法中可以TraceContext获取到traceId

@RequestMapping("/list")
public List<User> list(){

    //TraceContext可以绑定key-value
    TraceContext.putCorrelation("name", "fox");
    Optional<String> op = TraceContext.getCorrelation("name");
    log.info("name = {} ", op.get());
    //获取追踪的traceId
    String traceId = TraceContext.traceId();
    log.info("traceId = {} ", traceId);

    return userService.list();
}

2. @Trace将方法加入追踪链路

如果一个业务方法想在ui界面的追踪链路上显示出来，只需要在业务方法上加上@Trace注解即可

加入@Tags或@Tag为追踪链路增加其他额外的信息，比如记录参数和返回信息

@Service
public class UserServiceImpl implements UserService {
    @Autowired
    private UserMapper userMapper;

    @Trace
    @Tag(key = "list", value = "returnedObj")
    @Override
    public List<User> list() {
        return userMapper.list();
    }

    @Trace
    @Tags({@Tag(key = "param", value = "arg[0]"),
            @Tag(key = "user", value = "returnedObj")})
    @Override
    public User getById(Integer id) {
        return userMapper.getById(id);
    }
}

Skywalking集群部署(oap服务高可用)

Skywalking集群是将skywalking oap作为一个服务注册到nacos上，只要skywalking oap服务没有全部宕机，保证有一个skywalking oap在运行，就能进行追踪。
搭建一个skywalking oap集群需要：
（1）至少一个Nacos（也可以是nacos集群）
（2）至少一个ElasticSearch（也可以是es集群）
（3）至少2个skywalking oap服务；
（4）至少1个UI（UI也可以集群多个，用Nginx代理统一入口）

1. 修改config/application.yml文件
   • 使用nacos作为注册中心
   • 修改nacos配置
   • 可以选择性修改监听端口

cluster:
	selector: ${SW_CLUSTER:nacos}
  nacos:
    serviceName: ${SW_SERVICE_NAME:"SkyWalking_OAP_Cluster"}
    hostPort: ${SW_CLUSTER_NACOS_HOST_PORT:localhost:8848}
    # Nacos Configuration namespace
    namespace: ${SW_CLUSTER_NACOS_NAMESPACE:"public"}
    # Nacos auth username
    username: ${SW_CLUSTER_NACOS_USERNAME:""}
    password: ${SW_CLUSTER_NACOS_PASSWORD:""}
    # Nacos auth accessKey
    accessKey: ${SW_CLUSTER_NACOS_ACCESSKEY:""}
    secretKey: ${SW_CLUSTER_NACOS_SECRETKEY:""}
    internalComHost: ${SW_CLUSTER_INTERNAL_COM_HOST:""}
    internalComPort: ${SW_CLUSTER_INTERNAL_COM_PORT:-1}

2. 配置ui服务webapp.yml文件的oap-service，写多个oap服务地址
3. 指定微服务的jvm参数 -Dskywalking.collector.backend_service=ip1:11800,ip2:11800
4. 启动微服务测试
