TiDB 数据库架构概述

TiDB体系架构

• 水平扩容或者缩容
• 金融级高可用
• 实时HTAP
• 云原生的分布式数据
• 兼容MYSQL5.7

Region：存储单位，96~144MB之间,分布式存储在TiKV中

TiKV：默认三副本，将分布式数据存储，并进行存储副本。分布式事务，MCC原理。可以通过添加TIKV的节点数量进行扩容。

PD：集群的大脑，SQL执行 要到PD去查询我的数据region在两个或者三个TiKV当中。 查询sql的开始时间，以标识（TSO）时间戳来标识。开始TSO和结束TSO由PD提供。

TiDB Server

• 处理客户端的连接
• SQL语句的解析和编译，生成执行语句，如果是INSERT，将数据转成键值对，存成region到TiKV当中
• 关系型数据库与KV的转化
• SQL语句的执行
• 执行online DDL，（建表，建索引等操作）
• 垃圾回收，GC机制：默认十分钟回收

TiKV

• 数据持久化，内部使用rocksDB数据库进行数据持久化。单机引擎
• 副本的强一致性和高可用性 Raft协议
• MVCC（多版本并发控制）
• 分布式事务支持，Transaction
• Coprocessor（算子下推），投影、聚合，分布式计算的一个模型

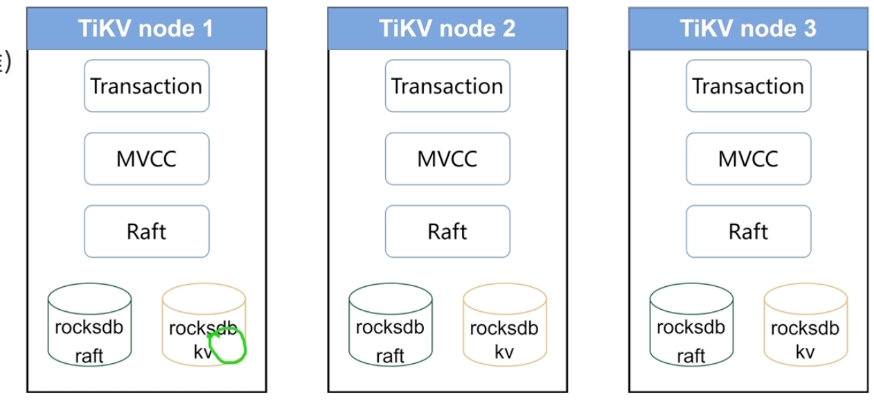

单机：

rocksdbraft：存储指令，将所有指令先存储到这里。

rocksdbkv：存储键值对

由这两个做到数据持久化。OLTP业务。

三个副本有一个leader角色，只有leader副本才能够进行修改。通过Raft协议，子副本和leader同步数据。

PD

• 整个集群TiKV的元数据存储
• 分配全局ID和事务的ID
• 生成全局的时间戳TSO
• 手机群信息进行调度,TiKV及时上报
• 提供TiDB Dashboard服务

TiFlash

和TiKV是实时一致的。

• 异步复制
• 一致性
• 列式存储提高分析查询效率
• 业务隔离
• 智能选择

承载OLAP分析型业务。

HTAP=OLAP+OLTP
