5
系统功能测试及仿真
在完成系统硬件电路板的设计和软件程序的开发后，本章分别对
A/D
采集模块、
DDR3 SDRAM
存储模块的读写波形进行了测试，并对千兆网卡传输模块通过
Wireshark
软件进行抓包测速，调试成功并确认无误后将各模块组装起来对系统进行整体测试，试

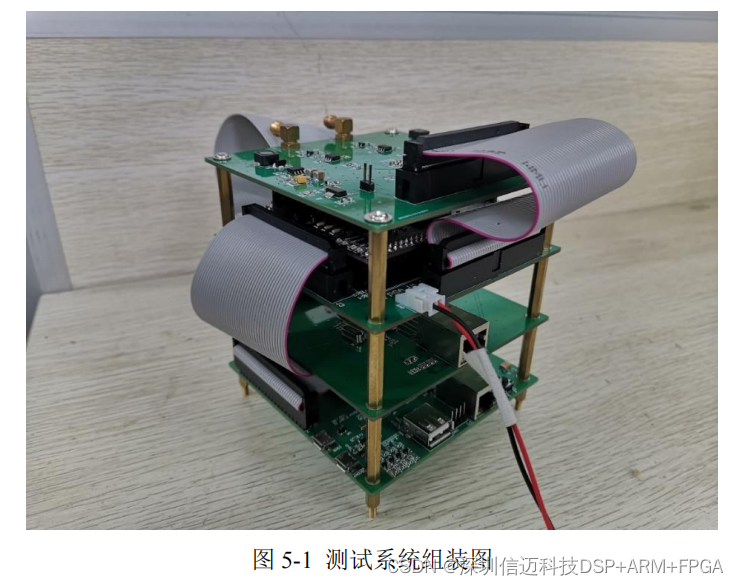

验系统功能能否达到要求。数据采集系统组装图如图
5-1
所示，从上往下依次为
AD9238
模数转换模块、
FPGA
模块、千兆网卡模块和
DSP
模块，后期可根据试验要求进行模块
扩展。
验证
A/D
模块的直流性能之后，将安捷伦信号发生器的输出接口同
A/D
模块通道
1
的
SMA
接口连接，发送峰峰值为
4V
（
-2V~+2V
)，频率为
500KHz
的正弦波信号，
FPGA
控制
AD9238
以
65M/s

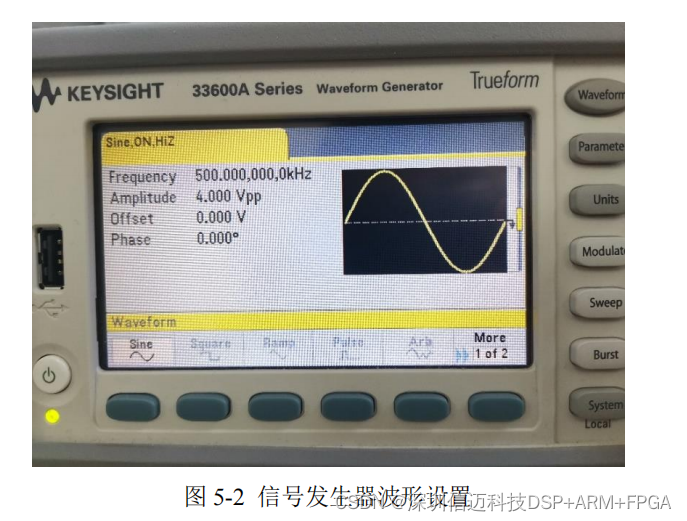

的速度对信号进行采集，信号发生器端被测信号的设置如图
5-2
所示。

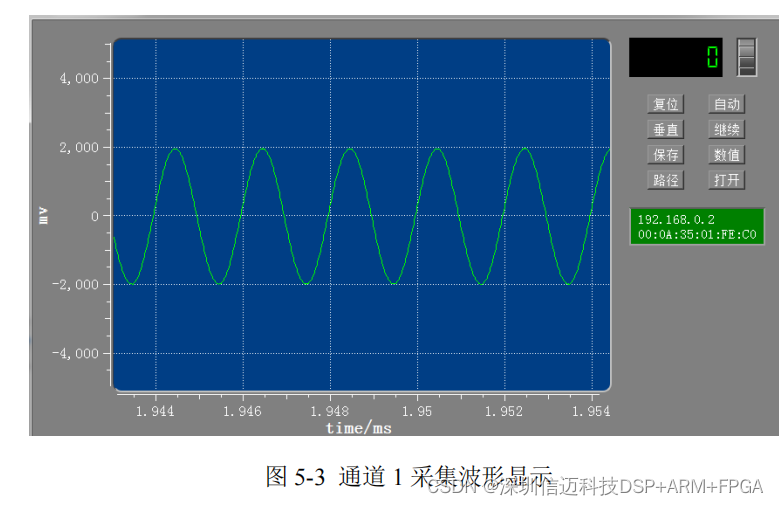

如图
5-3
所示为信号发生器发送频率为
500KHz
的正弦波时
A/D
模块通道
1
所得的
采集结果。
5.4
系统整体测试
冲击波超压测试系统设计完成后，为综合评估其整体性能，进行了总体测试。由于
冲击波测试环境复杂，本文选择在静态环境下进行冲击波信号的测量来验证系统可行性，
通过使用信号发生器产生某型弹的静爆冲击波波形（通过试验获得），然后使用所设计
的系统进行信号采集，通过此种方法测试，便于重复性试验验证系统的可靠性，且经济
成本低。
为获得某型弹爆炸时的冲击波波形，进行了现场测试实验，并采用瞬态信号采集仪

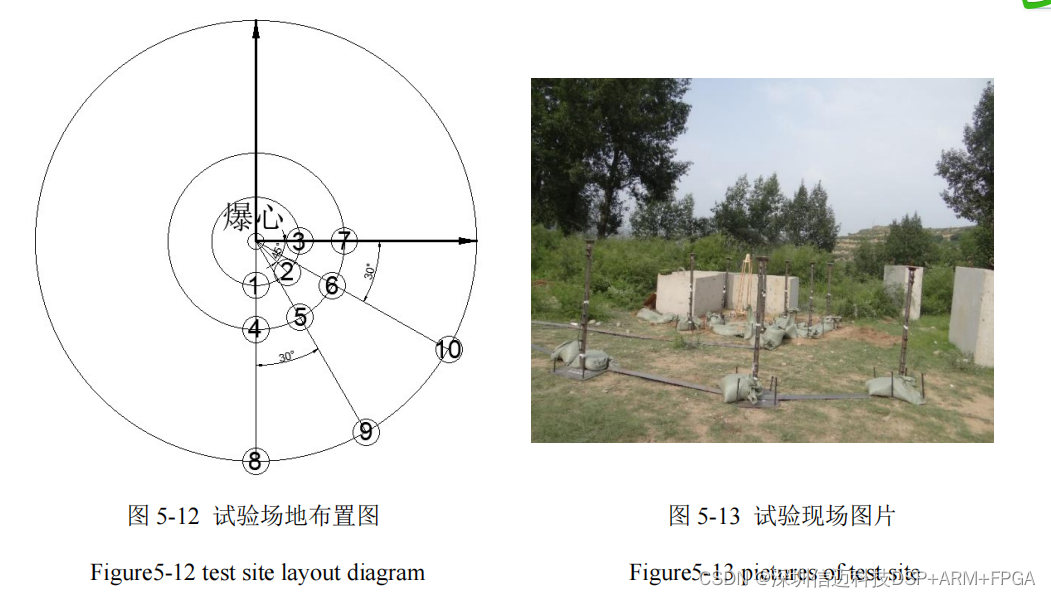

采集到了准确的信号波形，现对该试验做如下简单阐述。如图
5-12
所示为试验场地设备
布置图，试验共有
10
个测点，将弹药放置在中心支架上，以弹药的投影为爆心，从夹
角
30
°、
45
°、
60
°和
90
°四个径向方向布设测点，测试半径分别为
1m
、
2m
和
5m，
将所选用的
120B15
、
102B16
系列传感器通过夹具固定在支架顶端呈扇形分布，如图
5-
13
所示为试验现场图。

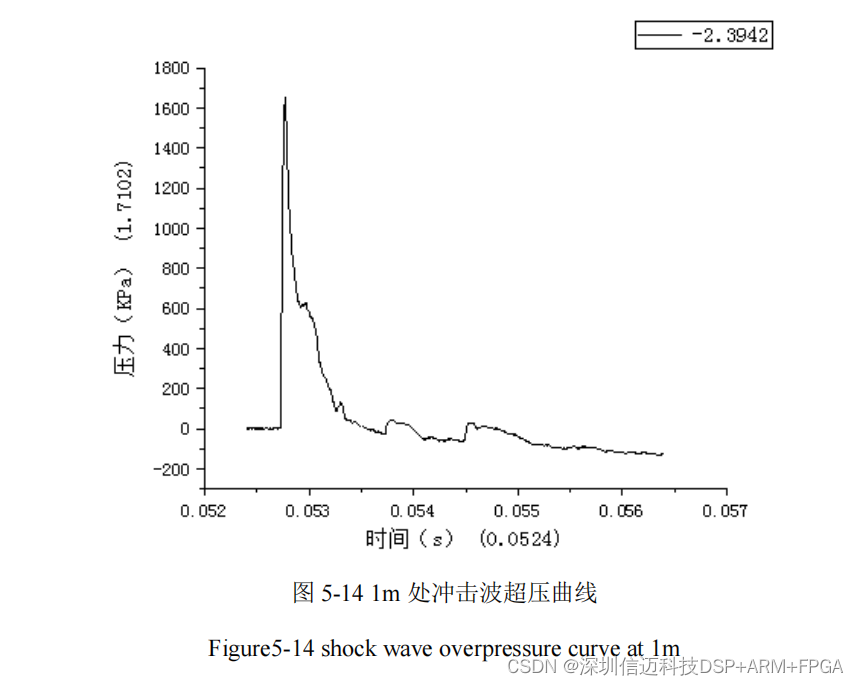

从图中可以看出，测得的数据曲线毛刺较少，该曲线上升沿陡峭，超压峰值高（约
为
1.65MPa
），正压作用时间短，负压低，压力衰减过程呈指数衰减，具有明显的冲击波
信号特点，验证了所选择传感器的性能，通过使用该型号传感器能够得到正确的测试结
果。
（
1
）试验准备阶段：
为检验测试系统的工作稳定性和可靠性，将所采集的冲击波数据导出至上位机，将
各采样点数据转换为电压值输入至信号发生器，使信号发生器产生冲击波信号，方便对

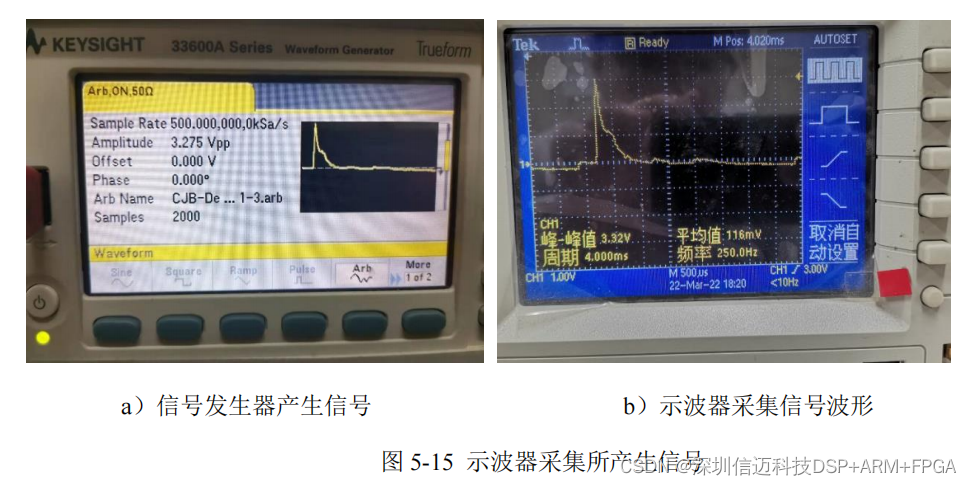

系统进行重复性试验。如图
5-15
所示为信号发生器端产生的冲击波信号，由图可知，信
号振幅为
3.275V
，示波器采集的冲击波曲线同信号发生器输出的波形一致，信号发生器
输出正常。
（2）试验过程：
在保证各模块可以正常工作的基础上，将数据采集系统拼装，进行系统功能的测试，
对系统检查无误后将其上电，通过仿真器将程序烧录至系统，信号发生器的输出通道与
A/D
模块的一个通道连接，同时通过千兆网卡连接至上位机，
FPGA
控制
A/D
模块以
65M/S
的速度对信号进行采集，打开上位机端的示波软件观察波形，采集环境如图
5-16
所示。
如图
5-17
所示为采集到的冲击波曲线，由图可知采集到的信号无毛刺，波形清晰明
朗，同信号发生器端的信号波形一致。
