Allegro输出DXF文件操作指导
Allegro支持输出DXF文件，用于检查PCB的结构，具体操作如下
-

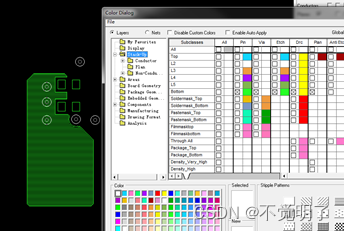

首先在PCB上打开需要的输出的层面，需要哪层开哪层，如下图所示
-

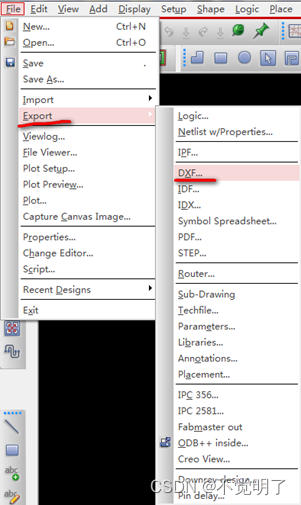

点击file-export
-

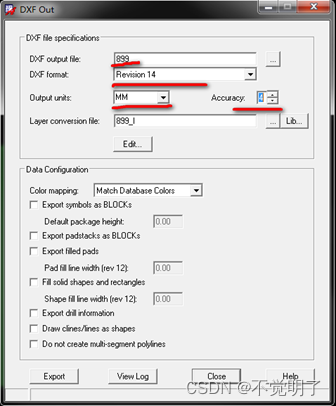

弹出一个对话框，输入文件名，格式选择Reversion14 ，单位选择mm，精度选择4
-

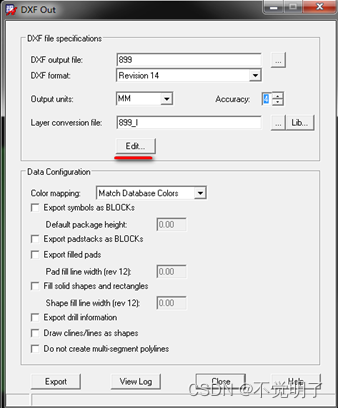

然后点击Edit
-
会出现一个对话框，选择select all ，勾选Use layer names。。。，最后点击Map
-
最后点击ok
