基于遗传算法的微电网经济运行优化matlab程序

news2025/7/5 19:25:47

摘要: 微电网作为智能电网的一部分，是分布式电源接入电网的一种有效手段，微电网经济运行是其中一个重要研究方面。考察微电网经济性，通常是从最小运行成本和最小环境污染物排放成本两方面入手进行微电网的多目标优化，通过给适应度函数设置权重系数，将多目标函数转换为单目标函数。结合具体的微电网系统算例进行了仿真研究，结果显示: 运用权重系数法能够使优化目标中经济成本与环境成本达到一个相对平衡的状态，实现了微电网经济运行。
关键词: 微电网; 遗传算法; 多目标优化; 权重系数法
基于遗传算法的微电网经济运行优化

1 微电网电源构成
1.1 微型燃气轮机( MT)
微型燃气轮机利用天然气、沼气等多种燃料提供热能与电能。在这里插入图片描述
1.2 光伏电池( PV)
光伏电池将太阳能转化为直流电能，其是一种非线性电能，电压与电流随着光照强度和温度的改变呈现出非线性。 1.3 风力发电( WT)
风力发电是利用风电机组叶片从风中获得能量转换为机械能，然后传送给发电机，转化为电能，因此风力发电燃料成本和气体排放治理成本为 0。风力发电机组的输出功率与风速有关在这里插入图片描述
1.4 蓄电池储能( SB)
微电网中蓄电池充放电过程交替进行，充电达到额定容量后进入放电过程，放电达到 SOC ( 荷电状态) 为额定容量的 30% 时，停止放电，进入充电。

2 微电网的运行优化
2.1 目标函数

运行成本目标函数为
环境成本目标函数为
2.2 约束条件
功率平衡约束:
微电源出力约束:
3 算例分析
夏季一天24 h 电负荷、光伏电池和风力发电机的输出功率已知。另外，燃气轮机额定功率为 120kW，蓄电池最大输出功率为20 kW，按照对蓄电池运行策略的控制，并网方式时随时可以放电和充电。

4 算例结果如下

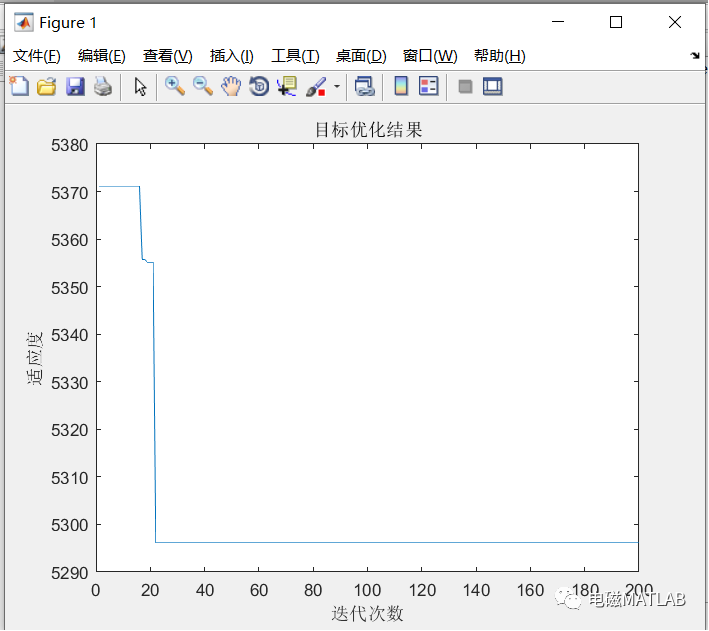

1）迭代结果
在这里插入图片描述

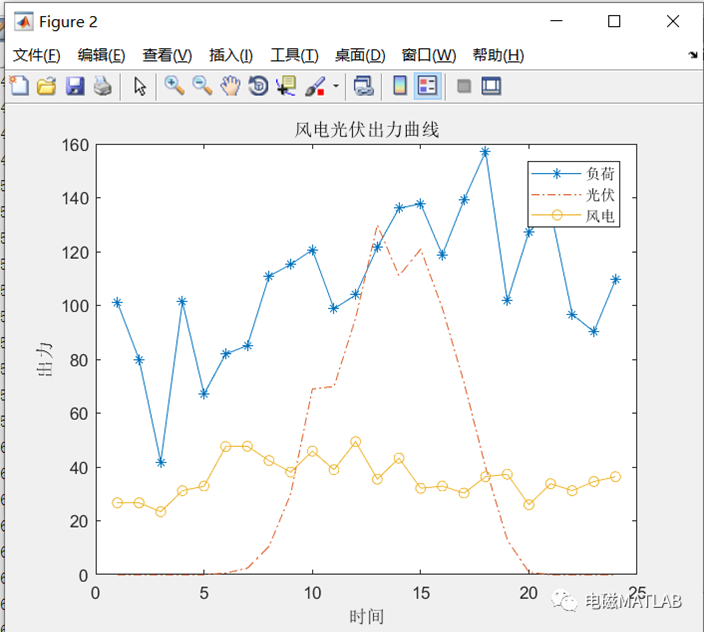

2）光伏、风电出力
3）微型燃机、蓄电池出力
5 matlab程序

// 基于遗传算法的微电网经济运行优化matlab程序
%% 清空环境
clc
clear
tic;
close all
global Load pv wt
%% 24小时负荷，光伏与风力
Load=[101.049,79.991,41.862,101.312,67.139,82,85.085,110.875,115.249,120.687,98.786,103.944,121.629,136.151,137.752,118.824,139.221,157.158,101.689,127.4,135.312,96.692,90.243,109.587];%负荷.
pv=[0,0,0,0,0,0.6,2.4,10.5,30,69,69.9,95.4,129.9,111,120.9,99,71.4,39.9,12.9,0.9,0,0,0,0];%光伏发电
wt=10*[2.67,2.67,2.34,3.12,3.29,4.76,4.77,4.24,3.81,4.59,3.9,4.94,3.55,4.33,3.21,3.29,3.03,3.64,3.73,2.6,3.38,3.12,3.46,3.64];%风力发电
%% 遗传算法参数
MAXGEN=200;                         %进化代数
sizepop=40;                       %种群规模
pcross=0.6;                      %交叉概率
pmutation=0.01;                  %变异概率
lenchrom=ones(1,48);                    %变量字串长度,48个变量
bound=[-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
-20  20
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120
30  120];                 %BS、DE变量范围
trace=zeros(1,MAXGEN);
%% 个体初始化
gen=1;
fprintf('%d\n',gen);
individuals=struct('fitness',zeros(1,sizepop), 'chrom',[],'pgrid',[],'Ebat',[]);  %种群结构体
bestfitness=[];                                              %种群最佳适应度
bestchrom=[];                                                %适应度最好染色体
% 初始化种群
for i=1:sizepop
    individuals.chrom(i,:)=Code(lenchrom,bound);       %随机产生个体
    X=individuals.chrom(i,:);
    [money pgrid Ebat]=fun(X);
    individuals.fitness(i)=money;                     %个体适应度
    individuals.pgrid(i,:)=pgrid;
    individuals.Ebat(i,:)=Ebat;
end
%找最好的染色体
[bestfitness bestindex]=min(individuals.fitness);
bestchrom=individuals.chrom(bestindex,:);  %最好的染色体
bestpgrid=individuals.pgrid(bestindex,:);
bestEbat=individuals.Ebat(bestindex,:);
。。。。。。。。。。。略
